IC LM 386:Полное руководство

Возможно, вы сознательно или бессознательно сталкивались с усилителем IC LM 386 для аудиоэнтузиастов. Он получает питание от источников низкого напряжения, таких как батареи, например, для питания аудиоустройств.

Итак, целью этой статьи будет знакомство с тонкостями LM386. К тому времени, когда мы закончим эту часть, мы полностью поймем работу LM386.

Что такое микросхема LM386?

Как указывалось ранее, LM386 — это микросхема, работающая как усилитель. Он использует маломощный источник питания от батарей или общий тип входного электричества постоянного тока. Микросхема LM386 поставляется с 8-контактной конфигурацией, благодаря чему она имеет два коэффициента усиления:заземление, Vout, Bypass и другие.

Интересно, что усиление напряжения по умолчанию обычно регулируется до 20, но вы также можете увеличить это усиление до 200, подключив к ИС внешние резисторы и конденсаторы. Эта настройка позволяет соответствующим образом регулировать громкость внешнего аудиоисточника.

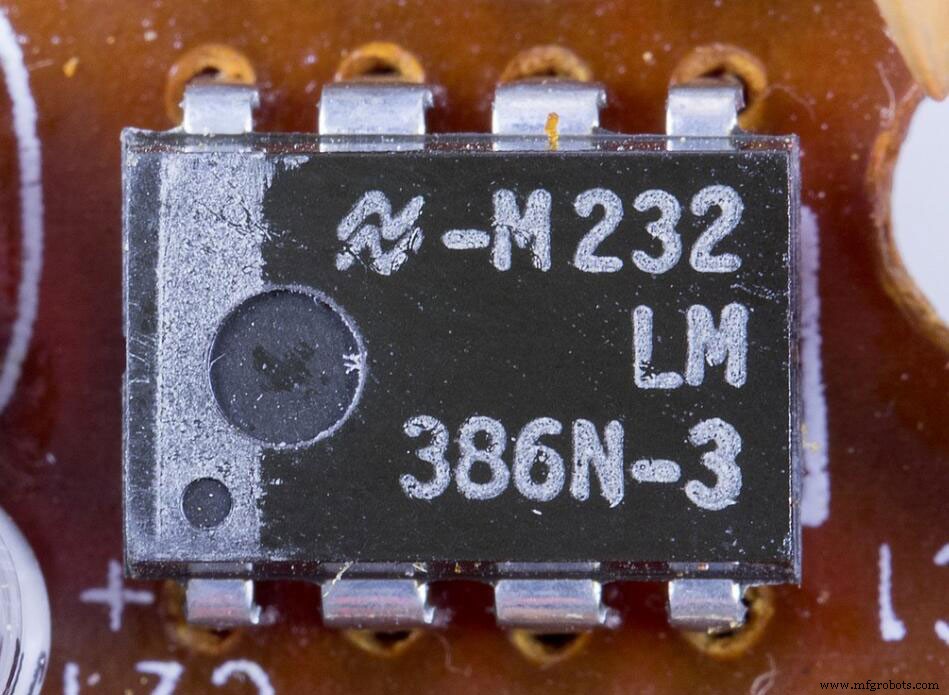

(фотография микросхемы LM386 крупным планом)

IC LM 386:характеристики LM386

Микросхема LM386 обладает некоторыми уникальными чертами, которые обсуждаются ниже.

• Искажение менее 0,2%
• Низкое напряжение питания от 4 В до 15 В.
• Минимальное потребление статического электричества 4 мА.
• Максимальное аналоговое входное напряжение 0,4 В.
• Сопротивление динамика 4 Ом.
• Широкий диапазон коэффициента усиления по напряжению от 20 до 200 (от 26 дБ до 46 дБ)
• Он имеет 8-контактную конфигурацию.

Конфигурация контактов LM386

LM386 имеет 8-контактную конфигурацию и показан ниже.

PIN-код	Пин-код	Функция
1	Усиление	Отрегулируйте усиление усилителя, подключив IC к внешнему конденсатору
2	-IN Инвертирование	Это контакт инвертора, который имеет соединение с землей
3	+IN без инвертирования	Подает звуковой сигнал
4	Земля	Вывод заземления, подключенный к клемме заземления
5	Выход	Выходной контакт для вывода звука на динамик
6	Vss/Vcc	Подключается к источнику питания
7	Обход	Ссылки на развязывающий конденсатор
8	Усиление	Отрегулируйте усиление усилителя, подключив IC к внешнему конденсатору

Схема усилителя звука LM386 и принцип работы

Вы можете быстро построить аудиоусилитель с минимальным количеством компонентов; микросхема LM386, конденсаторы, потенциометр, пара резисторов, источник питания 12 В, динамик 4 Ом, макетная плата, а затем подключите провода, и все готово. Нужно знать, что усилитель имеет три блока:Power and Output, Gain control и Bypass.

Когда у вас есть все три, вы можете спроектировать схему, что не очень сложно с технической точки зрения.

Для начала подключите контакты источника питания 4 к контакту заземления 6.

Затем вы можете подключить свой входной контакт от любого аудиоустройства, скажем, стереосистемы или мобильного телефона. Большинство из них имеют разъем 3,5 мм, который обычно имеет заземление, левый и правый аудио.

Затем вы можете контролировать уровень входного сигнала с помощью потенциометра на входе. Кроме того, конденсатор, подключенный к информации, удалит компоненты постоянного тока.

Усиление автоматически поднимется до 20, но при подключении внешнего конденсатора между выводами 1 и 8 плата возрастает до 200.

Что касается выходного соединения, подключите внешний резистор 10 Ом и конденсатор 0,05 мкФ последовательно с контактом GND и контактом Vout микросхемы LM386. Теперь он сформирует сеть Цобеля, которая будет полностью использовать входной импеданс.

Вы можете подключить портативный динамик с диапазоном импеданса от 4 Ом до 32 Ом, поскольку в этих диапазонах IC будет оптимальным.

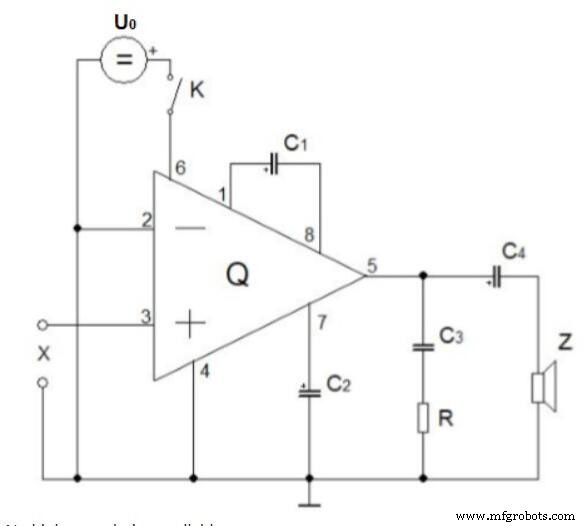

(2D-схема микросхемы LM386)

IC LM 386:приложение

Микросхема LM386 является наиболее распространенным типом микросхем в аудиоустройствах. Поэтому он находит применение в большинстве повседневных устройств. Его приложение включает в себя;

• Усилители FM-радио
• Усилители мощности
• Осциллятор Винбриджа
• Портативные аудиоплееры
• Диктофоны
• Интеркомы
• Усилители звука

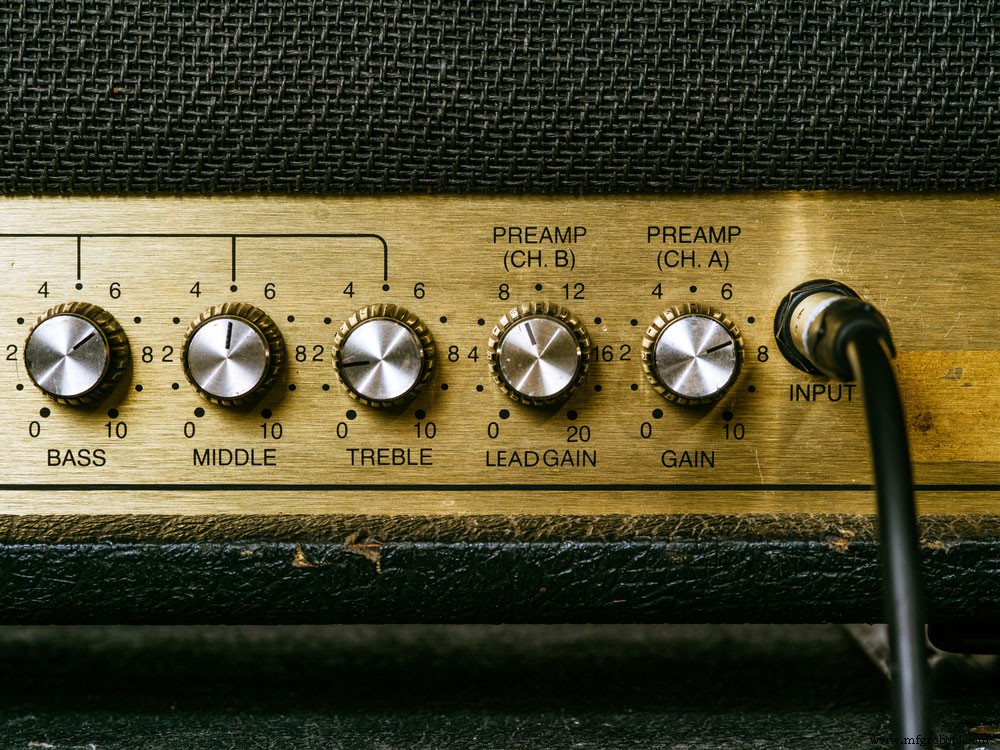

(Изображение усилителя на микросхеме LM386)

Заключение

Подходя к концу статьи, мы надеемся, что вы сможете эффективно использовать LM386 во всех своих аудиопроектах. Когда дело доходит до улучшения качества звука любого устройства, интеграция микросхемы LM386 имеет решающее значение. Это микросхема, которая находит ежедневное применение в повседневных устройствах.

Если вам нужны дополнительные разъяснения относительно LM386, не стесняйтесь обращаться к нам, и мы будем рады помочь.
