Распиновка 74hc00:где и как ее использовать

В вентилях NAND используется передовая технология CMOS с кремниевыми вентилями для достижения высоких рабочих скоростей. Рабочие скорости аналогичны затворам LS-TTL с низким энергопотреблением стандартной интегральной схемы CMOS. Кроме того, каждый вентиль может выполнять функцию И-НЕ.

В этой статье обсуждается микросхема 74HC00, где и как ее использовать.

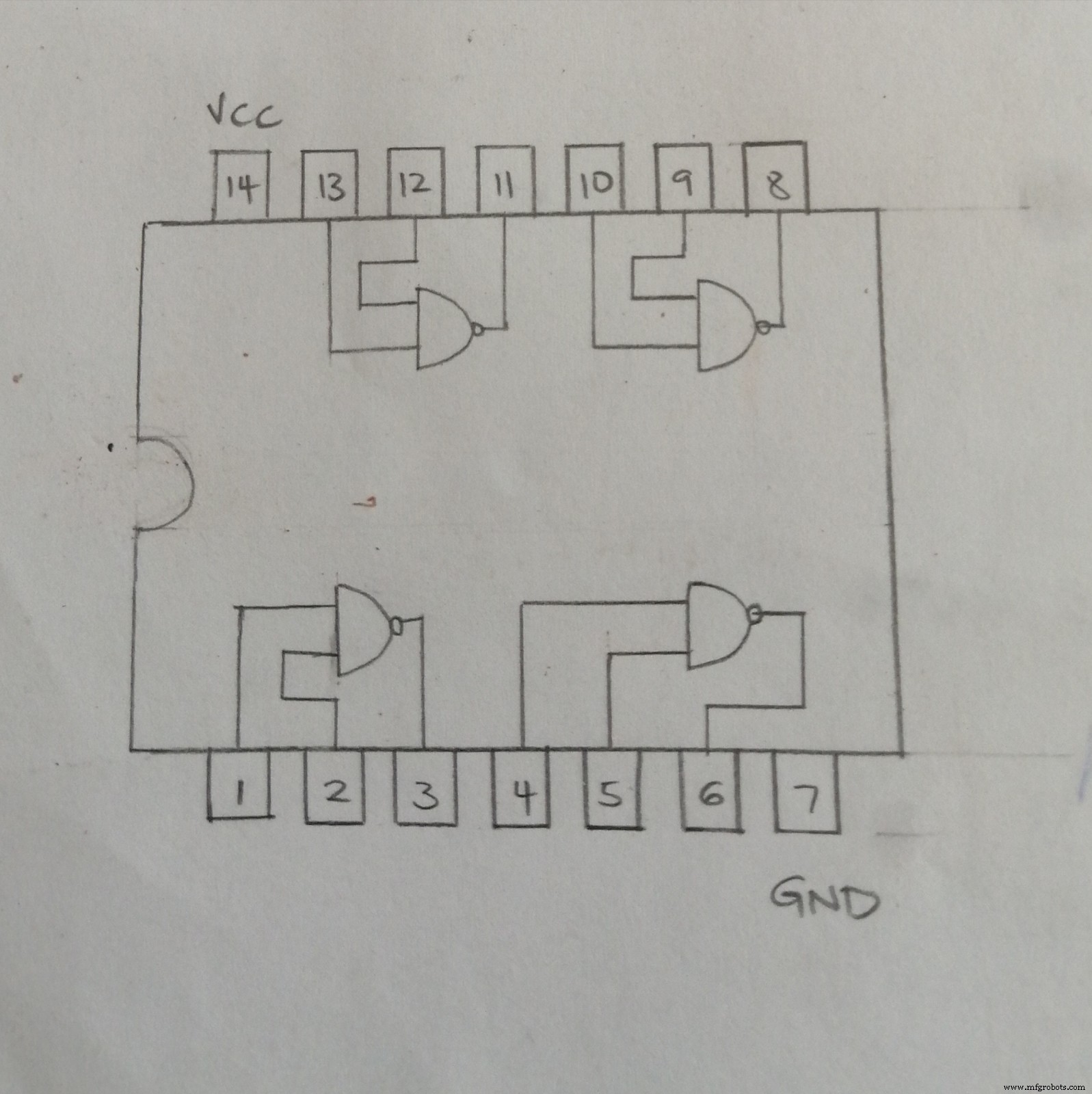

Конфигурация контактов 74HC00.

Устройство 74HCC00 имеет 14-контактное расположение. Примечательно, что эти контакты являются как входными, так и выходными. В таблице ниже описаны все контакты устройства.

PIN-код	ИМЯ	ОПИСАНИЕ.
1,4,11,14	Эти четыре контакта являются входным контактом вентиля И-НЕ (A).	Служат в качестве первых входных контактов для вентиля И-НЕ.
2,5,12,15	Как и в первом наборе, контакты 2,5,12,15 также являются входными контактами вентиля И-НЕ (B).	В отличие от контактов 1,4,11 и 14, эти контакты являются вторыми входными контактами для вентиля И-НЕ.
3,4,12,13	Эти четыре контакта являются выходными контактами логического элемента И-НЕ (Q)	Служат в качестве выходных контактов для вентиля ИЛИ.
7	Земля	Заземляющий контакт подключается к земле электронной схемы.
16	Vcc(Vdd)	Вывод Vcc подает питание на микросхему. Обычно для управления микросхемой требуется источник питания +5 В.

(интегральная схема с выводами.)

Что такое микросхема 74HC00?

74HC00 представляет собой стандартную интегральную схему TTL NAND с четырьмя входами и двумя входами. Эта микросхема относится к серии цифровых логических вентилей серии 7400. Эти микросхемы получили свое название потому, что с помощью логических элементов И-НЕ можно решать любые логические функции. Кроме того, NAND означает инвертированную версию, и, следовательно, вывод NAND дополняет вывод AND. Например, если FALSE является выходом NAND, то это означает, что все входы имеют значение TRUE, и наоборот.

Функции или технические характеристики

• Во-первых, диапазон рабочего напряжения составляет от -0,5 В до 7 В.
• Во-вторых, микросхема представляет собой четырехканальный вентиль И-НЕ с двумя входами.
• В-третьих, это устройство TTL имеет типичное рабочее напряжение 5 В.
• Кроме того, максимальная задержка распространения при напряжении питания 5 В составляет 28 нс.
• Кроме того, 74HC00 имеет входной постоянный ток ≶20 мА.
• Эта микросхема имеет минимальное высокое логическое напряжение 3,15 В при питании 5 В.
• Кроме того, 1,35 В — это минимальное логическое низкое напряжение при питании 5 В.
• Наконец, эти системы логических вентилей выпускаются в 14-контактных корпусах PDSO, PDIP и GDIP.

(ИС на печатной плате.)

Замены и эквиваленты.

Как и любое другое электрооборудование, микросхема 74HC00 имеет аналоги, а именно CD4011 и SN54LS00. Кроме того, вы можете переконфигурировать любые два транзистора, которые образуют вентиль И-НЕ.

Распиновка 74hc00:где используется микросхема 74HC00

Есть несколько ситуаций, когда микросхема 74HC00 необходима для электронных схем. Основная функция этой микросхемы — выполнение функций NAND. Кроме того, каждый логический элемент NAND микросхемы 74HC00 играет определенную роль.

Если вам нужен логический инвертор, присутствующие вентили И-НЕ изменятся на вентили НЕ. Следовательно, при возникновении ситуации можно сделать вентили НЕ из вентилей И-НЕ.

Кроме того, когда вам нужна высокоскоростная работа вентиля NAND, чип 74HC00 идеально подходит для этой работы. Важно отметить, что эта ИС имеет меньшее время перехода, необходимое для высокоскоростных приложений. Поэтому вы можете использовать чип в высокочастотных системах.

Микросхема 74HC00 популярна, поскольку она очень доступна по цене и доступна на местных рынках.

(электронная схема с ИС)

Распиновка 74hc00:как использовать микросхему 74HC00?

Как упоминалось выше, эта микросхема имеет четыре вентиля И-НЕ.

( внутренние соединения вентилей И-НЕ.)

Примечание. Элемент И-НЕ представляет собой комбинацию элементов И и НЕ.

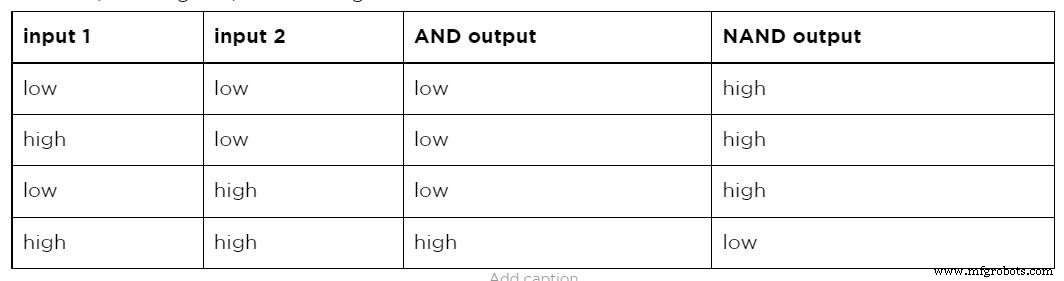

Однако, как и все вентили, вентиль И-НЕ имеет таблицу истинности.

Распиновка 74hc00:пример схемы

Посмотрите на схему ниже, чтобы лучше понять, как работают вентили И-НЕ.

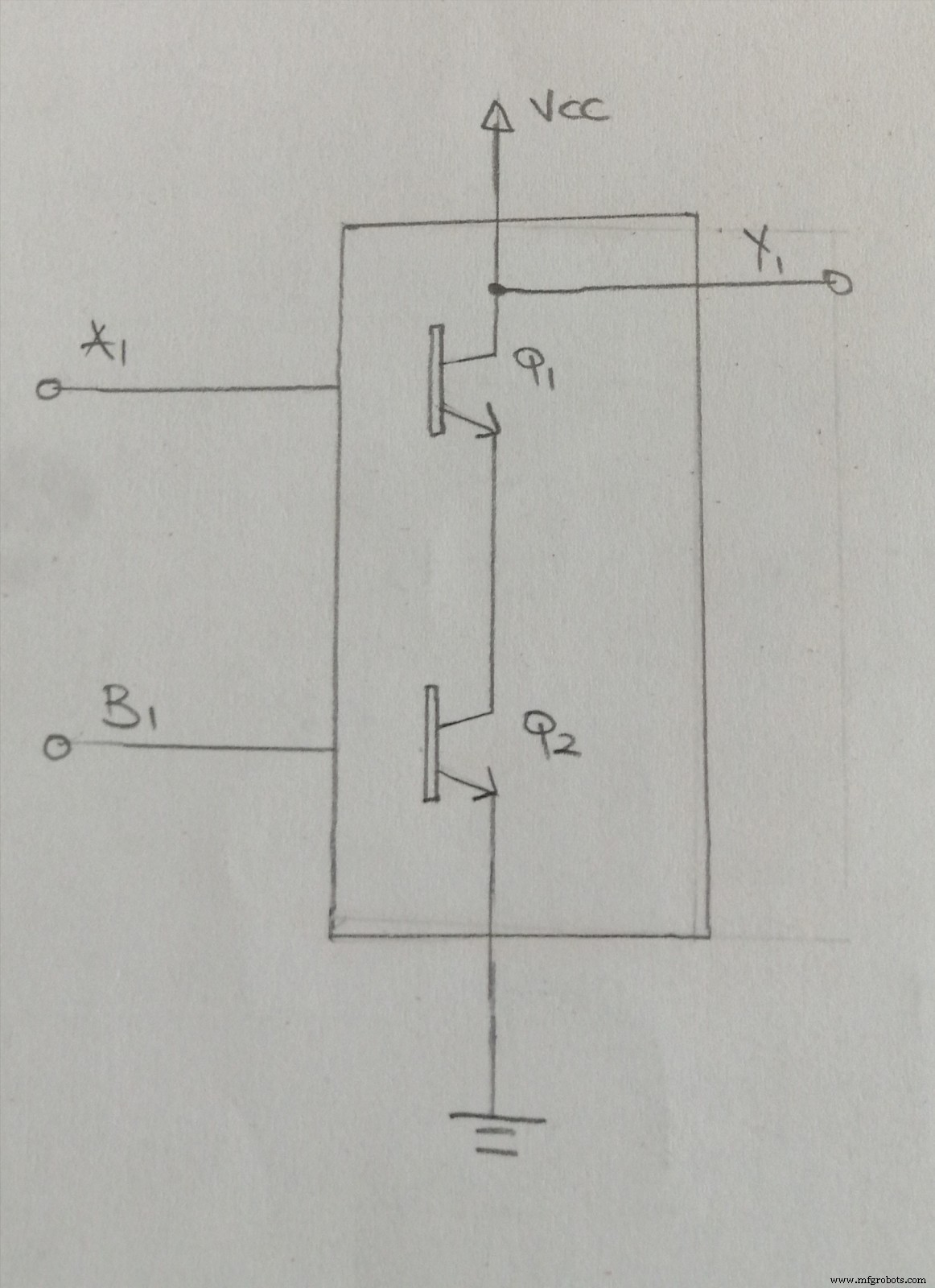

(внутренняя схема вентиля И-НЕ.)

Когда обе точки A1 и B1 имеют низкий уровень, оба транзистора Q1 и Q2 отключатся от цепи. Поэтому общее напряжение питания показано на транзисторах Q1 и Q2. Поскольку выход Y1 представляет собой напряжение на транзисторах, Y1 будет высоким.

Однако только соответствующий транзистор будет работать в сценарии с высоким уровнем на одном входе. Следовательно, другой выключается. В такой ситуации вы будете записывать все напряжение питания на выключенном транзисторе. Поскольку выход Y1 представляет собой напряжение на транзисторах, Y1 будет высоким.

Но когда оба входа устройства имеют высокий уровень, оба транзистора будут включены. Однако общее напряжение питания на обоих выходах будет пустым.

Следовательно, весь вывод Y1 будет ниже.

Приведенные выше утверждения помогают обосновать приведенную выше таблицу истинности.

(ИС и другие электрические компоненты, установленные на печатной плате.)

Распиновка 74hc00:схема приложения

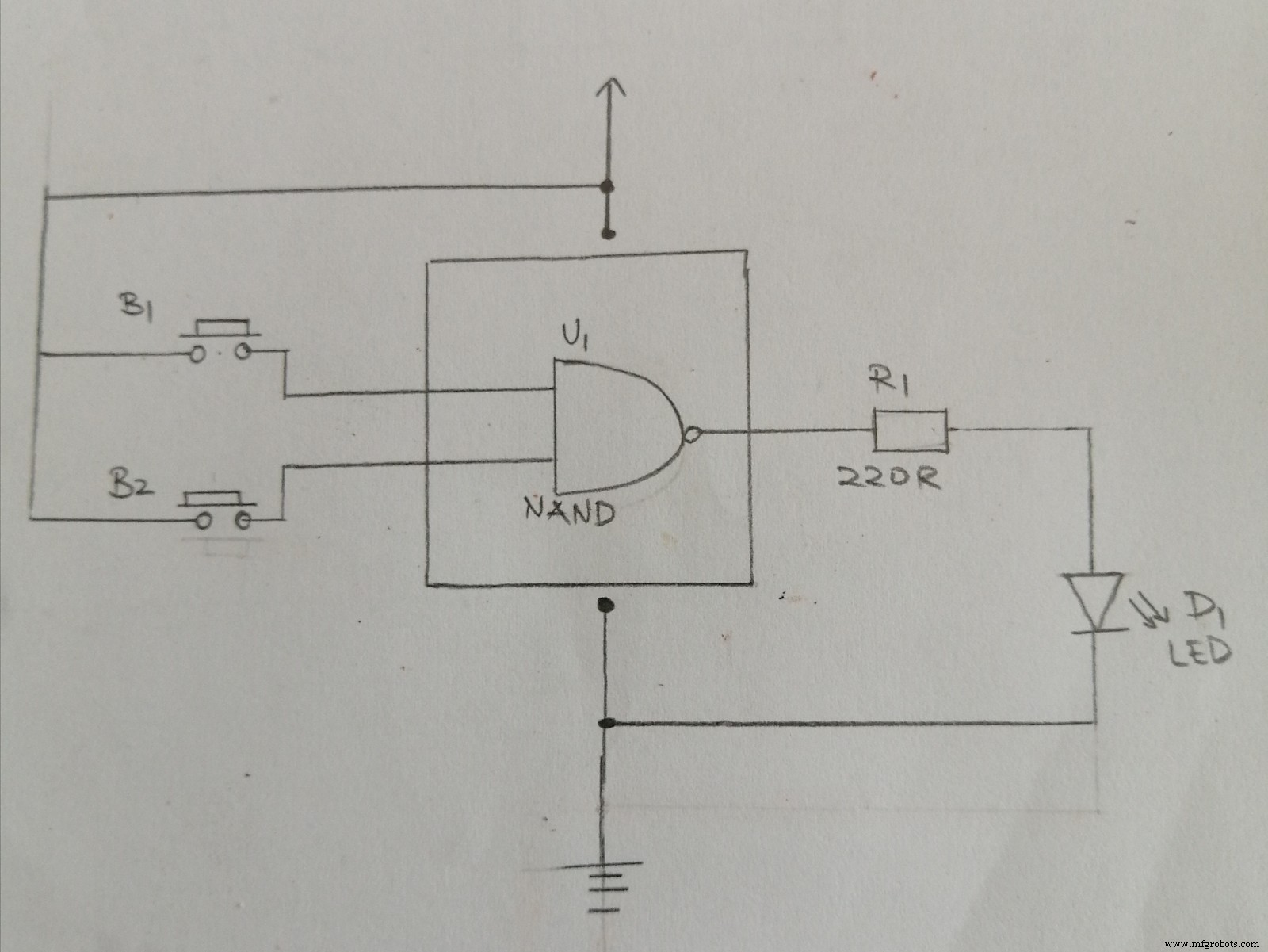

Вы можете увидеть простую схему приложения для вентиля И-НЕ ниже.

(прикладная схема для вентиля И-НЕ.)

В этой схеме мы объединяем две входные кнопки, а выход подключаем к светодиоду. Когда этот индикатор загорается и гаснет, вы можете идентифицировать выходной логический элемент системы.

В настройках по умолчанию две кнопки ввода обычно открыты. Следовательно, возникает низкий входной сигнал на затворе. Однако, когда оба входа являются стандартными, выход будет высоким, что приведет к включению светодиода.

Напротив, когда вы закрываете обе кнопки, один из входов будет ниже. Тогда как другой будет высоким. В этом случае мощность коллектора будет увеличена. Поэтому светодиод включается.

Если вы нажмете обе кнопки, результат будет низким. Этот низкий уровень выходного сигнала выключит светодиод.

Три случая обсуждались, чтобы объяснить приведенную выше таблицу истинности и то, как использовать вентили И-НЕ для достижения ваших результатов.

(чип электронной интегральной схемы.)

Распиновка 74hc00:приложения

• Во-первых, вы можете использовать логические счетверенные логические элементы И-НЕ с двумя входами в цифровых схемах.
• Во-вторых, диапазон выходного напряжения этой микросхемы позволяет использовать схему генератора.
• В-третьих, 74HC00 имеет низкое энергопотребление, поэтому подходит для кодировщиков и декодеров.
• Кроме того, микросхему можно использовать в мультиплексорах и демультиплексорах.
• Кроме того, вы можете применить микросхему 74HC00 в базовой логической схеме.
• Наконец, вы можете использовать эти логические счетверенные логические элементы NAND с двумя входами в сетевых и цифровых системах.

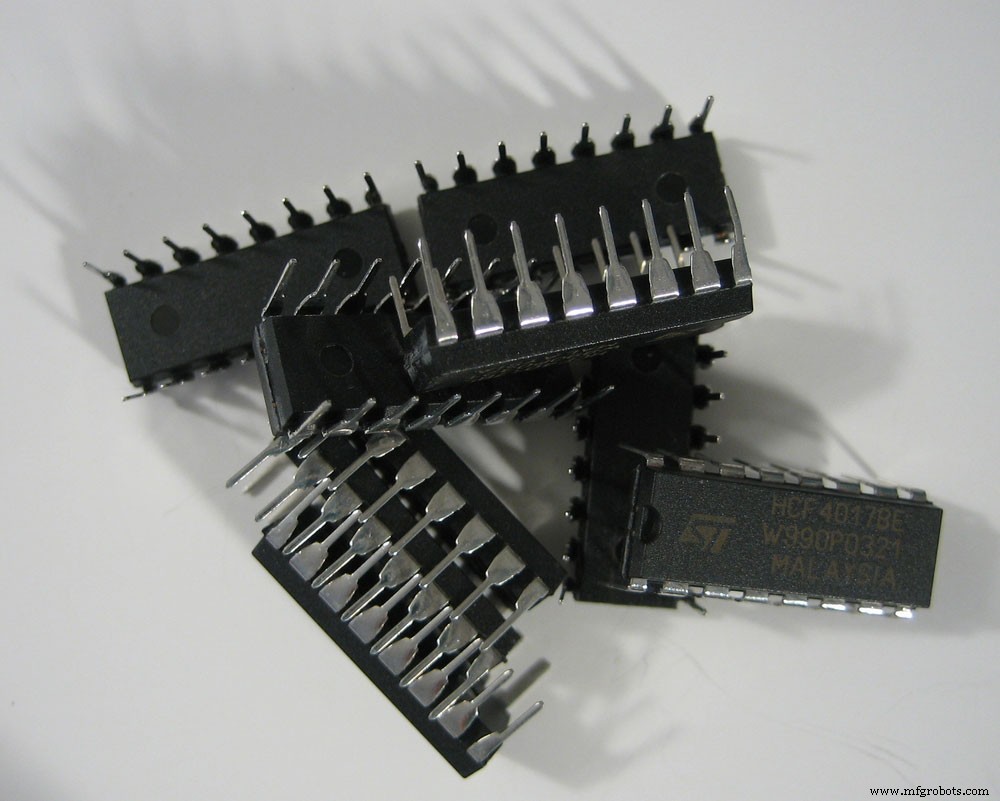

(фото микросхем)

Обзор

Мы надеемся, что эта статья ответит на все ваши вопросы. Кроме того, не стесняйтесь обращаться к нам за дополнительной информацией.
