9 советов по выбору лучшей печатной платы с помощью опции

Через печатную плату состоит из медных цилиндров, которые соединяют контактные площадки, дорожки и полигоны на двух слоях печатной платы вместе посредством теплового или электрического соединения. Via обеспечивает прохождение и распределение тепловой и электрической энергии между слоями печатной платы.

Например, чем больше энергии может передать слой печатной платы, тем больше Via он должен иметь. Поэтому процесс проектирования и разработки печатных плат Via имеет решающее значение.

Каждый разработчик печатных плат должен понимать, какие существуют типы переходных отверстий для печатных плат, как они влияют на плату и когда они могут быть полезны. Это и многое другое — вот чему нас научит эта статья. Давайте взглянем на эти советы, которые, если их использовать, обеспечат вам наилучший дизайн печатной платы.

Варианты пути

Существует три основных типа переходов:слепой переход, погребенный переход и сквозной переход.

1. Слепой переход:находится между внешним и внутренним слоями печатной платы, соединяя один с другим.

2. Погребенный переход:находится между двумя внутренними слоями печатной платы, соединяя один с другим.

3. Сквозной переход:находится между двумя внешними слоями печатной платы, соединяет один с другим.

Другие типы печатных плат Via включают:

1. Micro Via:сложный вариант Via для печатных плат, используемый для подключения переменной длины для межсоединений с высокой плотностью.

2. Via-in-pad:наиболее сложный вариант печатной платы Via между двумя внешними поверхностями платы или между внешней платой и соединением внутренней платы, используемый для трассировки компонентов с исключительными углами наклона.

Какой тип следует использовать?

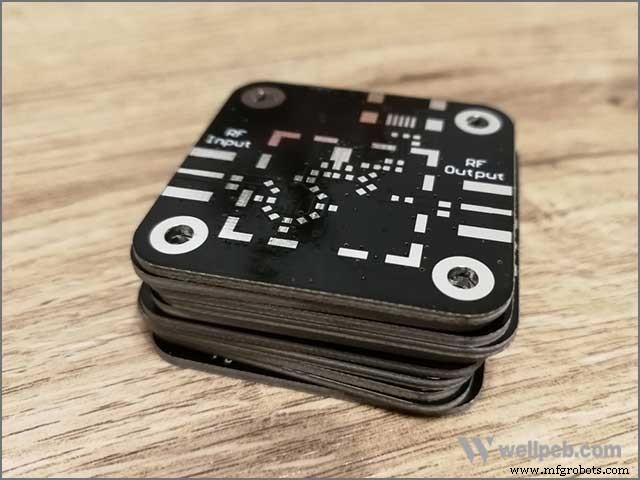

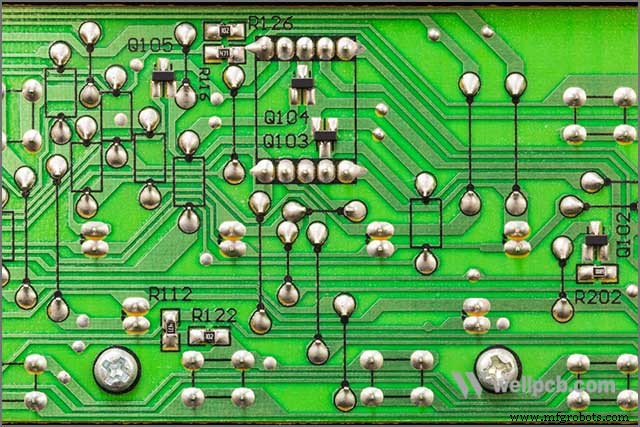

Сквозные переходы подходят для двухслойных печатных плат; для более сложных печатных плат можно рассмотреть возможность использования встроенных и слепых переходных отверстий. Via — самый экономичный и надежный из трех, а Buried Via — самый дорогой и наименее безопасный. Помимо проблем с надежностью и дороговизны, Buried Via сложно устранять неполадки.

Из-за его низкой стоимости и высокой надежности некоторые производители часто используют сквозные переходы вместо печатных плат с глухими переходными отверстиями. Но этот метод приводит к созданию ненужных отверстий, которые могут мешать другим соединениям между слоями печатной платы. Слепой переход, с другой стороны, только создаст ненужные отверстия между двумя соединяемыми слоями.

В конце концов, рассмотрите все варианты, доступные для целей проектирования вашей печатной платы, и выберите наилучший выбор.

Размер должен быть через?

Хотя вы можете указать любой размер переходного отверстия, пусть переходное отверстие на вашей печатной плате будет того же размера. Если вы используете разные размеры переходных отверстий, вам придется использовать сверла разных размеров. У каждого производителя есть свои минимальные диаметры сверла, и они могут не принять вашу работу, если вы выберете ширину, которая не соответствует их возможностям.

Если указан слишком большой размер переходного отверстия, он займет много места на печатной плате и затруднит маршрутизацию и производство печатных плат дороже. Если указано, размер переходного отверстия меньше предпочтительного минимального диаметра вашего производителя. Вы усложните работу своему производителю, сделав весь процесс более дорогим для себя. Лучше всего получить размер переходного отверстия, превышающий или равный предпочтительному минимальному диаметру переходного отверстия многих производителей, чтобы не зацикливаться на одном производителе.

Если у вас есть предпочтительный производитель печатных плат, спросите его о предпочтительном минимальном размере сверла или проверьте раздел возможностей веб-сайта компании, чтобы быть уверенным в своем выборе Via.

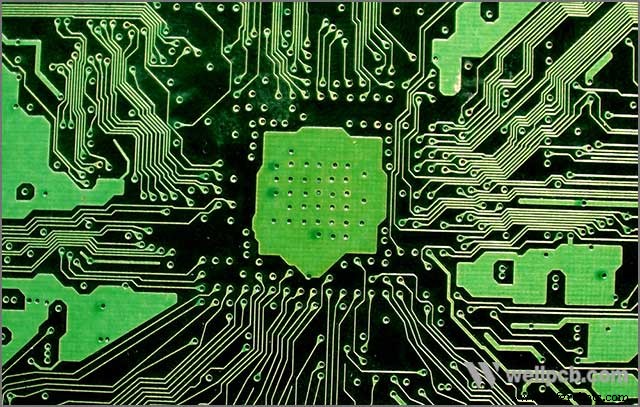

Лучшее место для многих небольших плат с переходными отверстиями, но не для всех больших плат с переходными отверстиями, размещается после всей теплопроводности и теплопроводности. Проблема в том, что вся плата выйдет из строя в тот момент, когда выйдет из строя один массивный Via.

Токопроводящая или непроводящая эпоксидная заливка?

Непроводящее заполнение более рентабельно и подходит для большинства проектов разводки сигналов на печатных платах, чем проводящее заполнение. В большинстве случаев лучше использовать непроводящую эпоксидную заливку, чем проводящую. В отличие от токопроводящего наполнителя, непроводящий наполнитель предотвращает растрескивание и разрушение платы, сужаясь и расширяясь соответственно при охлаждении и нагреве печатной платы соответственно.

Токопроводящая заливка предпочтительнее в качестве теплопроводности печатных плат, когда теплопроводность имеет первостепенное значение, так как непроводящая эпоксидная смола препятствует теплопроводности между платами. В отличие от названия, непроводящая эпоксидная смола может без помех передавать электрическую энергию через свою покрытую медью поверхность.

Минимально используйте составные переходы для маршрутизации внутреннего слоя

Stacked Via — это вариант переходных отверстий для печатных плат, используемый вместо слепого переходного отверстия из-за проблемы маршрутизации, которая делает невозможным последовательное ламинирование. Последующие проблемы с ламинированием могут возникнуть, если конечный слой глухого переходного отверстия находится там, где расположен другой глухой или заглубленный переходный канал.

Преимущество Stacked Via заключается в том, что он предоставляет больше места для разводки печатных плат, так как несколько переходных отверстий могут быть наложены друг на друга. Однако размещение разных переходных отверстий в одном и том же месте может ослабить эту конкретную часть платы и привести к выходу ее из строя.

Старайтесь минимально использовать составные переходные отверстия для внутренней разводки, поскольку их изготовление требует гораздо большей точности, чем другие варианты переходных отверстий.

Когда использовать Blind and Buried Via в моем дизайне

Маршрутизация проводов, называемая путем, следует за «шагом размещения» активного компонента при сборке печатных плат или интегральных схем (ИС). Он предполагает соединение всех активных ингредиентов на плате с помощью проводов.

На конструкцию высокоскоростной печатной платы обычно влияют физические характеристики платы, такие как подключение, расположение компонентов и корпус. Эти физические особенности обычно влияют на целостность высокоскоростной печатной платы.

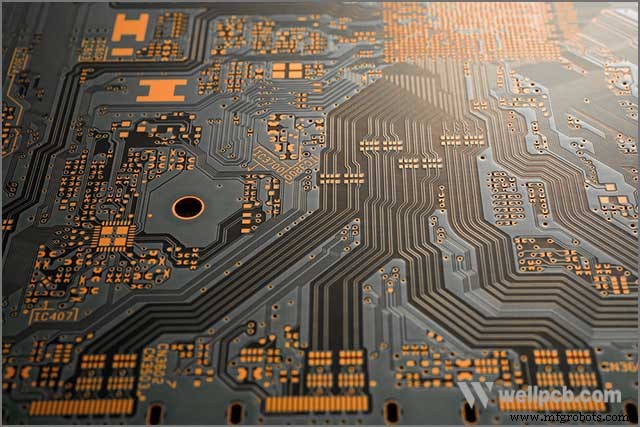

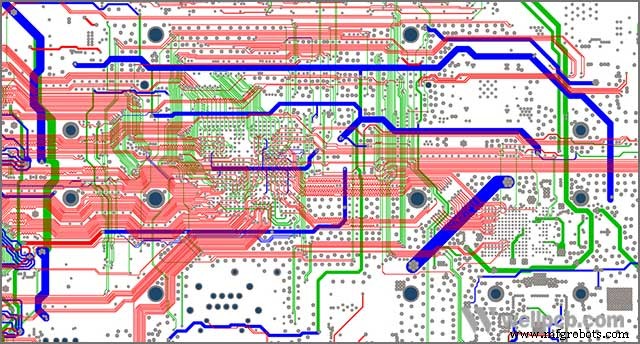

Используйте «слепой» или «скрытый» переход в проекте печатной платы при разводке печатных плат с высокоскоростными сигналами, такими как мультимедийный интерфейс высокой четкости (HDMI). Таким образом, целостность знаков и соединений компонентов намного лучше защищена.

Советы по использованию тентованного перехода

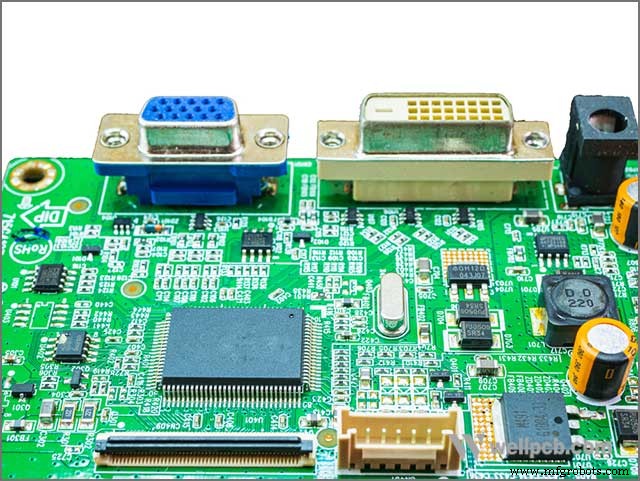

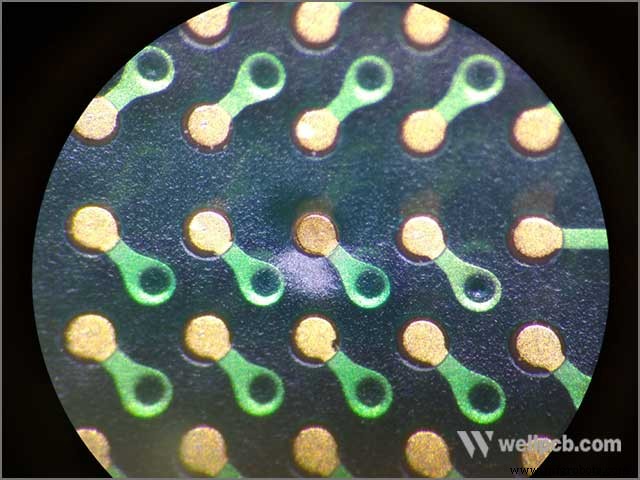

Некоторые переходные отверстия не выходят на поверхность печатной платы (например, встроенные переходные отверстия). А некоторые выходят на поверхность печатной платы (например, Via). Платы Via, выходящие на поверхность платы, бывают закрытыми или открытыми. Закрытые переходные отверстия для печатных плат называются шатровыми переходными отверстиями.

Когда производители печатных плат используют припой для покрытия отверстий переходных отверстий, чтобы уменьшить количество открытых контактных площадок на плате, создается шатровое переходное отверстие.

Убедитесь, что ваш шатер Via максимально плоский, чтобы предотвратить надгробную плиту или паяный мост. Ситуация, при которой некоторые активные компоненты отделяются при пайке.

Советы по использованию Via-in-Pad

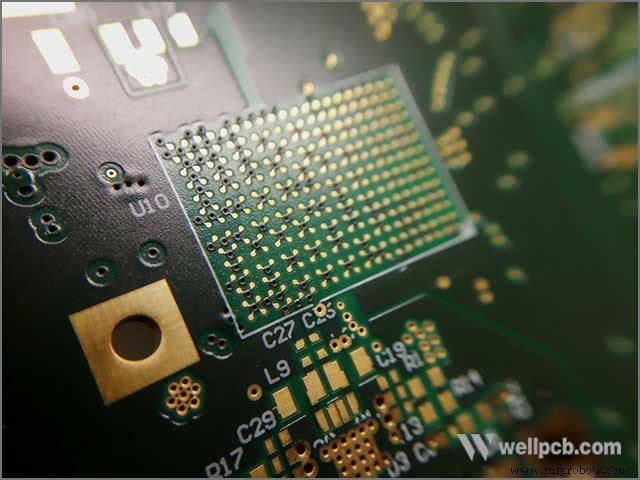

Вариант «через-в-паде» труден для маршрутизации, занимает больше времени и требует больше денег. Тем не менее, он также имеет свои преимущества. Маршрутизация через контактную площадку является адекватной, если у вас есть ограничения по размеру платы. ограничение варианта маршрутизации или ограничение точек подключения на компонентах вашей печатной платы. Таким образом, этот тип пути полезен для массива с шариковой решеткой (BGA) и пакета масштабирования микросхемы (CSP).

Когда дело доходит до варианта Via, лучше всего выбрать наименее сложный вариант, который может удовлетворить ваши потребности. В соответствии с этим сделайте Via-in-pad своим последним средством, так как это самое сложное из всех. Используйте его только в том случае, если другие варианты разводки печатных плат не подходят для ваших нужд. При принятии решения о печатной плате учитывайте потребности вашей печатной платы, надежность платы, целостность сигнала и технологичность платы.

Используйте производителя, который может успешно разработать дизайн вашей печатной платы

Как видите, есть много моментов, которые следует учитывать при выборе варианта Via PCBs. От ваших требований к размерам до ваших потребностей и сложности печатных плат. Ваш выбор производителя печатных плат определит успех вашего проекта.

Изучите доступные вам возможности потенциальных производителей печатных плат. Сравните финансовые затраты у каждого из производителей. В конце концов, убедитесь, что вы выбрали производителя, который может успешно разработать дизайн вашей печатной платы в рамках бюджета и в срок.

Заключение

Выбор лучших печатных плат через вариант может показаться сложной задачей для многих разработчиков печатных плат. но каждый дизайнер может найти облегчение, следуя девяти советам, изложенным выше.
