7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

PCB — основа работы электроники. Ошибка на плате = неработающее устройство. Проблемы многослойного fabrication — вызов для производителей: многое может пойти не так. 7 главных проблем процесса.

Зная их, дизайнер учитывает риски при проектировании, избегая повреждений платы.

1. Дизайн: Bow и Twist (искривление и скручивание)

При проектировании многослойок возникают bow (цилиндрическое/сферическое изгибание) и twist (деформация параллельно диагонали). Меры профилактики:

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

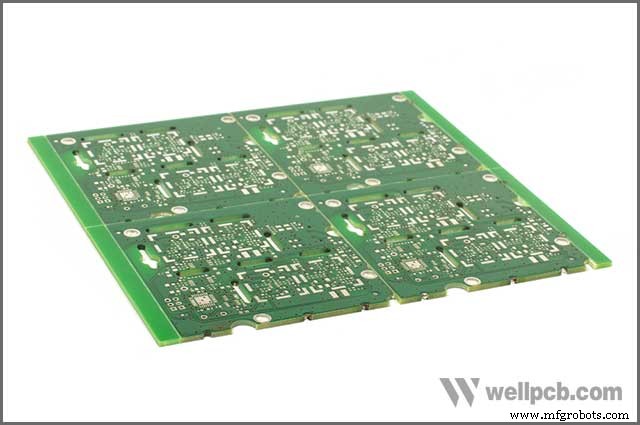

2. Прессовка многослойных PCB (Lamination)

Многослойки = стек из изоляторов и меди (stack-up) перед layout. Сложность — прессовка пакета. Заводы сталкиваются с трудностями сцепления слоев. Решение: лучшие пресс-станки и качественные ламинаты.

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

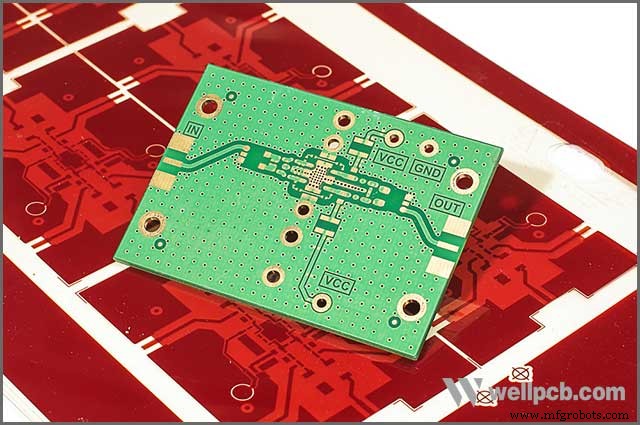

3. Выбор субстратного материала

Материал базы: проводит электричество (медь) и изолирует слои. От выбора зависит успех/провал. Влияет на термическое, механическое, электрическое поведение.

• Диэлектрическая постоянная (Dk)

Высокочастотные платы нуждаются в малом и стабильном Dk.

• Свойства субстрата

Теплостойкость, стабильность, ударная вязкость, химическая стойкость, технологичность. Низкая гигроскопичность для high-speed/high-frequency. Медная фолья — высокое сцепление (peel strength).

• Изоляция

FR-4 — универсальный бюджетный материал с отличной электрической изоляцией и высокой диэлектрической прочностью.

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

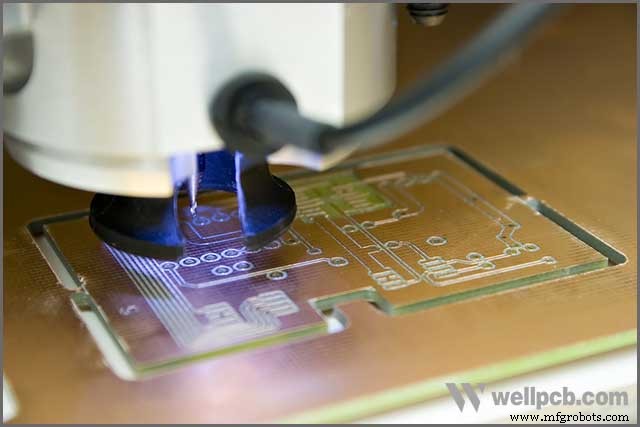

4. Fabrication resin-plugged via (заполнение виа смолой)

Стандарт для высокочастотных толстых многослойок, HDI. Решает проблемы, нерешаемые давиванием или зеленой маской. Проблема — resin plug hole. Решение — вакуумная заполнительная машина.

Заполнение смолой предотвращает попадание припоя в виа при пайке. Смола сцепляет волокна и защищает от внешних факторов.

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

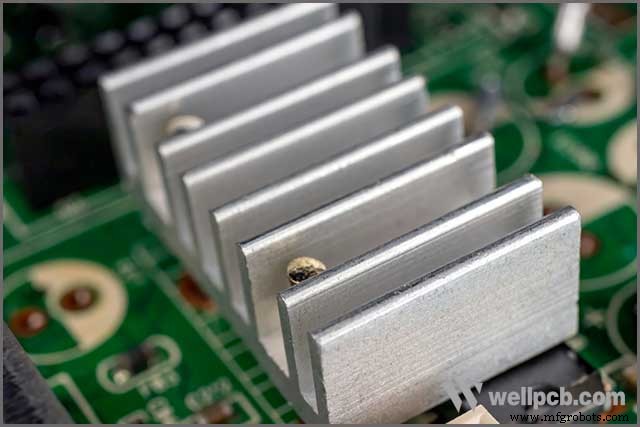

5. Плотные отверстия для теплоотвода

Теплоотвод — перенос тепла от горячих зон к холодным (конвекция, проводимость, излучение). Проблема у многих заводов. Решение — рекомендованные теплоотводные материалы (алюминий).

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

6. Back Drilling (контролируемое глубинное бурение)

Техника для high-speed многослойок: удаление неиспользуемых стабов металлизированных отверстий, уменьшающих паразитные индуктивности/емкости. Улучшает сигнальную целостность, снижает шум, упрощает fabrication.

Вызовы back drilling: очистка отверстий, залегание барита, застревание труб, потеря циркуляции, нестабильность шейлов.

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

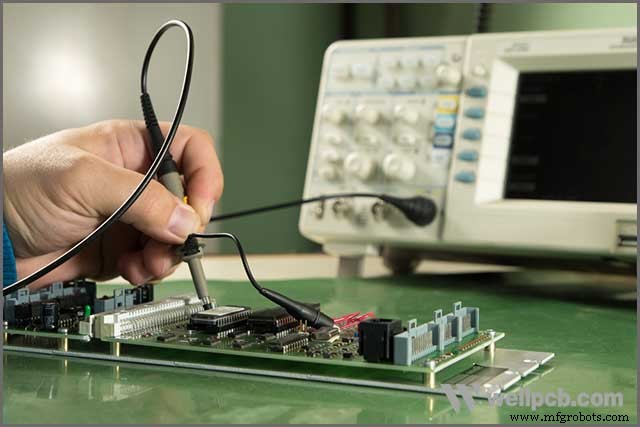

7. Тестирование многослойных PCB

Тестирование — критичный этап цикла разработки. Экономит деньги, предотвращает проблемы на серийном запуске. К сожалению, многие заводы не используют лучшие методы. Рекомендуемые: bare-board test, in-circuit test, functional test, assembly level test. Выявляют технические дефекты многослойок.

7 ключевых вызовов в fabrication многослойных PCB: экспертные инсайты

Резюме

7 проблем fabrication многослойок. Следующий заказ — доверьте WellPCB. Опыт многослойок, строгие тесты, исключение вышеперечисленных проблем. WellPCB — прозрачная компания, клиент на первом месте. Срочные заказы — только к нам.
