Советы по проектированию листового металла для лучшего изготовления

Изготовление листового металла является важным производственным процессом во многих отраслях промышленности. Например, он играет важную роль в аэрокосмической и автомобильной промышленности, выступая в качестве важной опоры. Как дизайнер, чтобы наилучшим образом использовать процесс, вы должны иметь четкий набор целей и стратегий проектирования.

Стратегия проектирования включает в себя знание различных методов проектирования листового металла, а также советы и рекомендации по изготовлению листового металла, которые помогут упростить процесс. Таким образом, эта статья покажет вам некоторые советы по проектированию листового металла, которые можно использовать для процесса изготовления гладкого листового металла. Читайте дальше.

Листовой металл Советы по дизайну <сильный> Вы можете использовать

Основываясь на стандартном проектировании для производственной практики, тщательном анализе результатов и меняющихся промышленных требованиях, ниже приведены советы по проектированию листового металла, которым вы должны следовать в процессе изготовления листового металла. Эти советы следует рассматривать как руководство. Это необходимо для обеспечения эффективного проектирования компонентов из листового металла. Ниже приведены важные советы по проектированию листового металла, которые помогут вам производить листовой металл высокого качества:

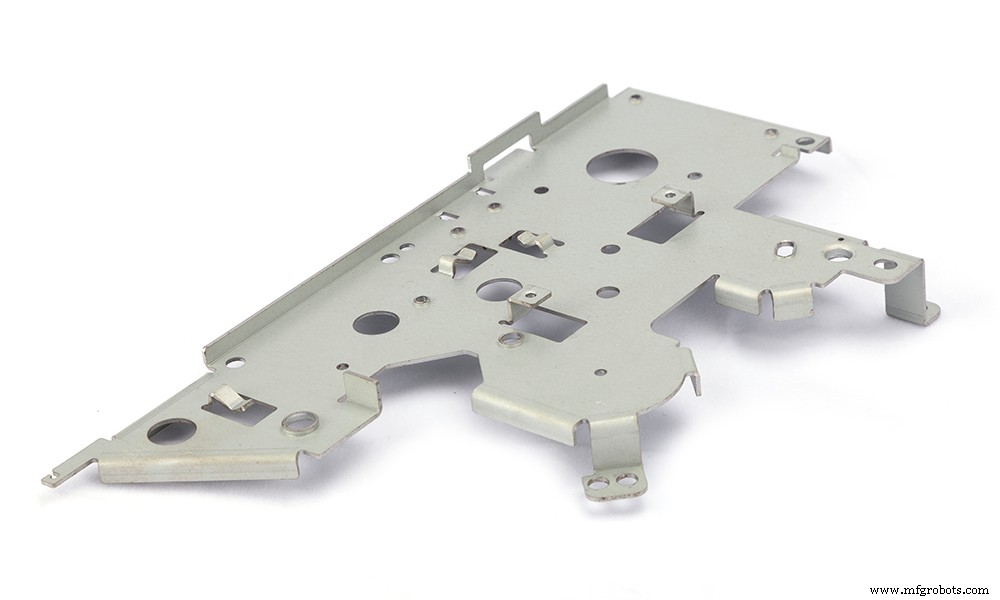

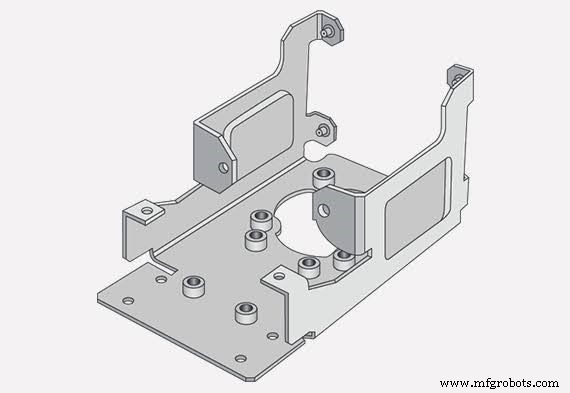

Размер отверстия

При проектировании листового металла вы должны убедиться, что все отверстия в конструкции имеют диаметр, по крайней мере, равный толщине материала листового металла.

Использование этого наконечника из листового металла снижает вероятность поломки или повреждения инструмента. Следовательно, это может увеличить время производства и затраты. Точно так же использование одинаковых диаметров отверстий для данной детали может ускорить производство, поскольку потребуется меньшее количество смен инструмента.

Наконец, отверстия должны располагаться вдали от завитков и не располагаться друг от друга ближе, чем в шесть раз на толщину материала.

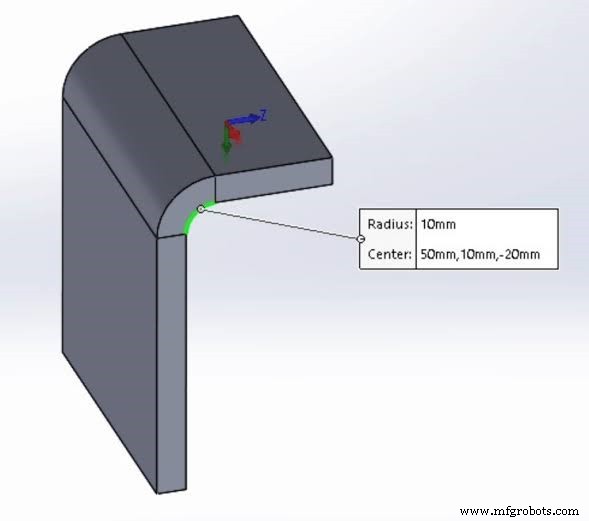

Радиус изгиба

При проектировании детали из листового металла важным советом является то, что чем меньше радиус изгиба, тем большую нагрузку он создает для заготовки.

Как правило, внутренний радиус изгиба должен быть равен толщине листового металла. (Это особенно верно для пластичных металлов, таких как нержавеющая сталь. Другие более хрупкие металлы часто выигрывают от еще большего радиуса изгиба.)

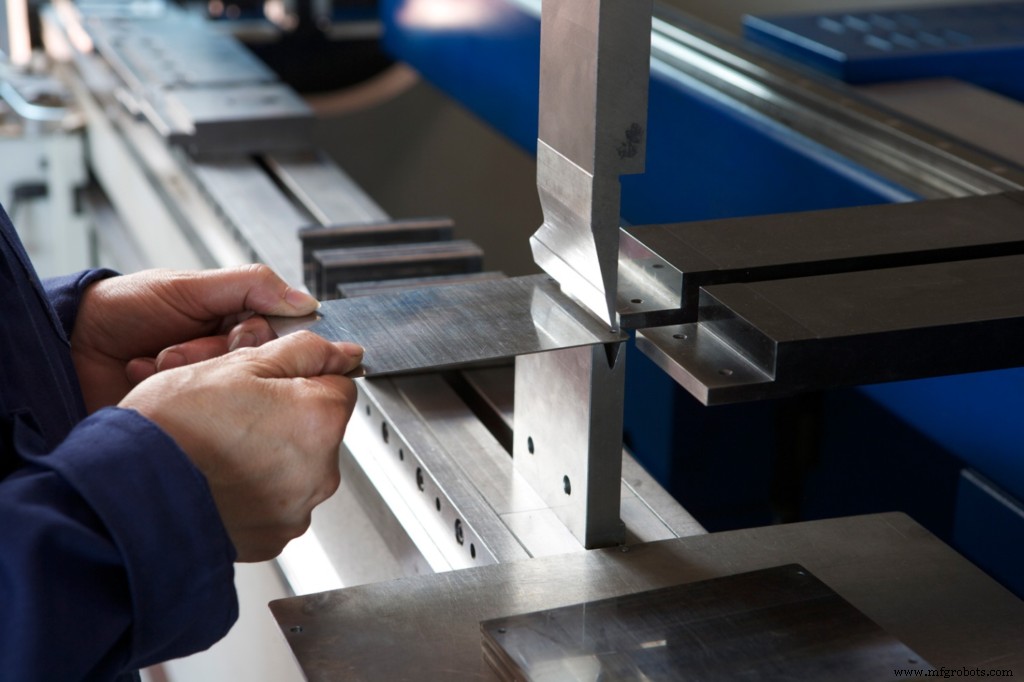

Ориентация сгиба

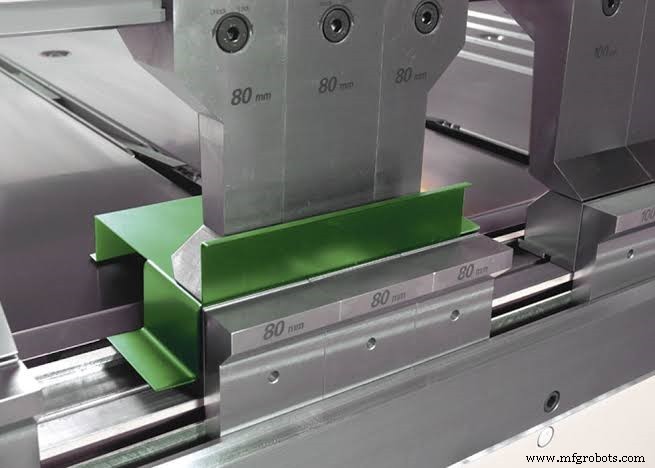

Гибка является одним из распространенных методов проектирования листового металла, при котором тормоза изгибают листовой металл в желаемую геометрию. Чтобы облегчить производственный процесс и снизить общие затраты, следует принять во внимание этот дизайнерский совет. Убедитесь, что изгибы, насколько это возможно, имеют одинаковую ориентацию. Таким образом, исчезнет необходимость переориентации деталей в производственном процессе, что сэкономит время и, в конечном счете, деньги.

Подол

При изготовлении листового металла кромки используются для создания безопасных кромок на изделиях путем складывания края металлического листа на себя. Ключевой совет по дизайну, которому следует следовать при интеграции подгибки в деталь, — избегать плоских подгибок. Вместо этого часто предпочтительнее открытый или каплевидный шов, так как он менее подвержен риску перелома.

При проектировании открытых кромок целесообразно сохранять внутренний диаметр не менее толщины листового металла. Длина кромки (т. е. насколько она подвернута) должна как минимум в четыре раза превышать толщину. Кромки с каплевидным вырезом должны соответствовать тем же соотношениям, и вы должны рассмотреть возможность открытия размером не менее 1/4 толщины листового металла.

Выступы и выемки

При проектировании детали с выступами или выемками ключевым советом по проектированию является знание того, что определенные коэффициенты измерения приводят к оптимизированной конструкции. Например, выступы не должны быть длиннее, чем в пять раз больше их ширины, и их ширина должна быть как минимум в два раза больше толщины листового металла.

Вырезы, со своей стороны, должны быть по крайней мере такой же ширины, как и толщина материала, и лучше всего располагаться на расстоянии не менее 1/8 дюйма друг от друга. Если выемки или выступы расположены рядом с изгибом, они должны быть на расстоянии не менее трехкратной толщины материала (плюс радиус изгиба) от изгиба. В противном случае они могут покоробиться или деформироваться.

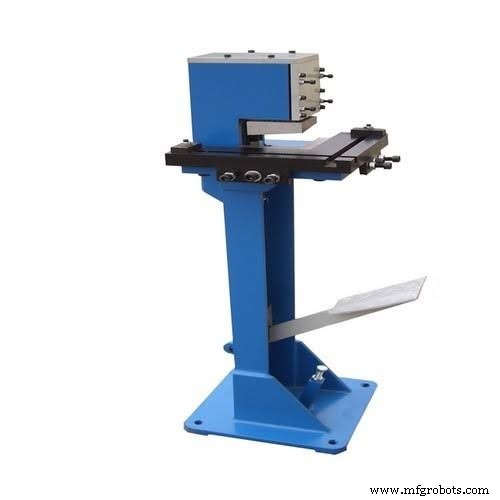

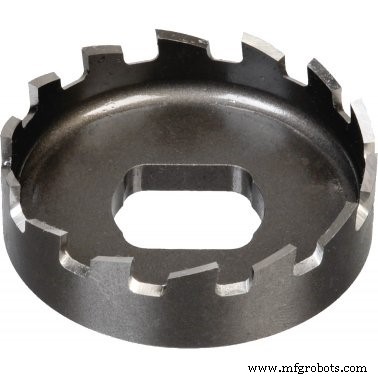

Выбор инструментов

Этот совет по проектированию относится не только к методам проектирования листового металла, но и к обработке на станках с ЧПУ. Проектируя детали с изгибами, радиусами и отверстиями, сделанными с помощью обычных инструментов, производственные услуги, такие как RapidDirect, могут сэкономить время в производственном процессе. Другими словами, если вы поддерживаете стандартные размеры и размеры всей детали из листового металла, ее производство будет быстрее и дешевле. Аналогичным образом, чем проще конструкция детали, тем проще (и дешевле) ее производить.

Жесткие допуски

Еще один важный совет при использовании методов проектирования из листового металла — ограничить использование жестких допусков. Многие строят свои прототипы с ненужным жестким допуском. Тем не менее, чем более четкие выноски вы включаете в свой дизайн, тем дороже конечный продукт. Вместо этого включайте только функции и поверхности, критически важные для функционирования вашего проекта.

Складки

В общем, чем сложнее ваша конструкция, тем выше ее стоимость. Чтобы сэкономить свой кошелек, упростите углы, которые вы используете в поворотах. Хороший совет по проектированию листового металла:наилучшие сгибы листового металла должны иметь радиус, равный или превышающий толщину используемого металла.

Небольшие изгибы на толстых деталях менее точны, чем на тонких. Избегайте небольших изгибов, если вы используете толстые детали, если в этом нет необходимости. Если это не так, вернитесь к проекту из листового металла и посмотрите, можно ли их обойти.

Смещения

Смещения — это Z-образные изгибы, которые можно использовать на кронштейнах и зажимах. Ключевой совет, который применим здесь, — сохранить все радиусы изгиба одинаковыми. Кроме того, параллельные плоскости должны находиться на расстоянии не менее двух толщин материала друг от друга.

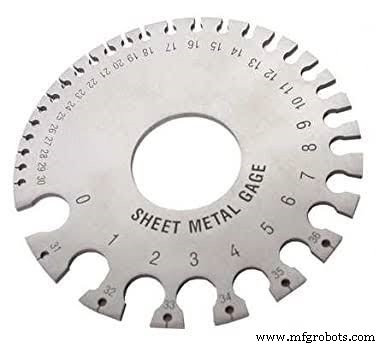

Шкала листового металла

Один из самых важных советов по проектированию листового металла, который вам следует внедрить, — это соответствующий размер листового металла.

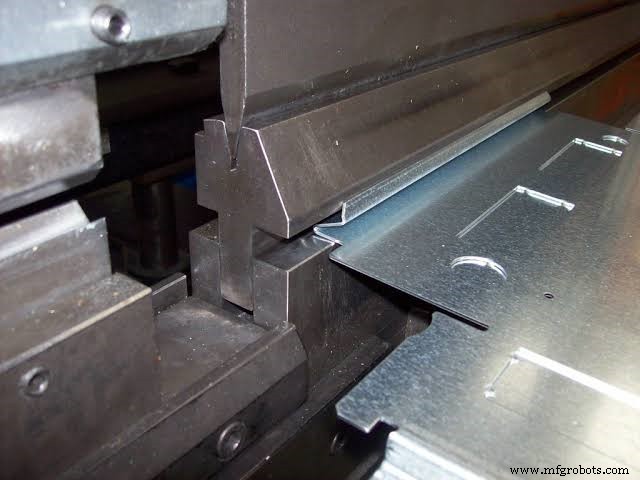

Толщина листового металла зависит от проекта и геометрии детали. Однако толстый листовой металл ограничивает угол изгиба, достижимый на листогибочном прессе. Слишком острые изгибы сложны для листогибочного пресса или традиционного пробивного пресса. Он также создает микроскопические трещины в металле, что делает металл хрупким и легко ломается. Следовательно, существует риск дорогостоящих настроек и длительного времени производства.

Если не требуется, независимо от методов проектирования листового металла, один из ключевых советов по дизайну листового металла — держаться подальше от толстого листового металла. Выберите более тонкий и гибкий металл.

Материалы

Недостаточно знать различные типы листового металла и их особенности при использовании методов проектирования из листового металла. Лучше знать, как правильно выбрать материал. Это важный ключевой совет при изготовлении листового металла. Ниже приведены несколько факторов, которые следует учитывать при выборе подходящего материала для вашего проекта.

• Жесткость: Это способность листового металла сдерживать сильное нажатие.
• Прочность на растяжение: Это определяет максимальную нагрузку, которую материал может выдержать без разрушения.
• Максимальная температура: Это важно, так как это повлияет на свойства листового металла. Например, температура может привести к изменению электрического сопротивления и т. д.
• Гибкость: Выбранный вами листовой металл должен быть пластичным в соответствии с требованиями вашего проекта.
• Коэффициент удлинения: Это объясняет соотношение удлиненного материала образца к соотношению материала образца после разрыва.

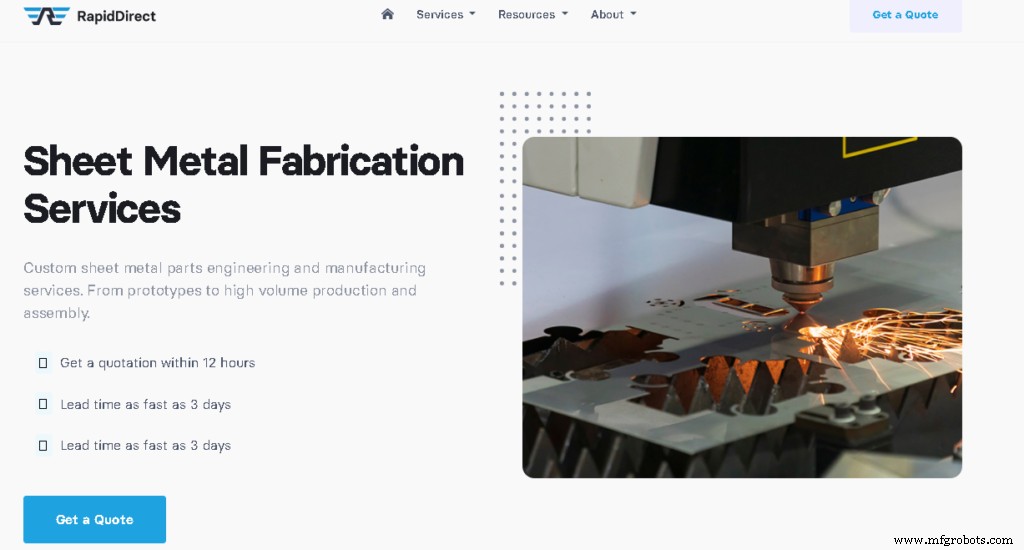

Rapiddirect — ваш идеальный партнер в области производства листового металла

В целом, изготовление листового металла представляет собой универсальный производственный процесс, который включает использование методов проектирования листового металла для металлических деталей. Независимо от области применения, каждый из этих советов по проектированию листового металла поможет оптимизировать производство вашей детали. Таким образом, работа становится проще и дешевле.

Наша команда экспертов RapidDirect рада работать с вами, чтобы обеспечить надлежащую оптимизацию конструкции листового металла для наших процессов изготовления листового металла. Мы также окажем необходимую поддержку на этапе подготовки проекта. Поэтому мы оценим и исправим любые проблемы на этапе проектирования, прежде чем переходить к производству. Таким образом, экономя всем время и деньги.
