Пайка и её виды

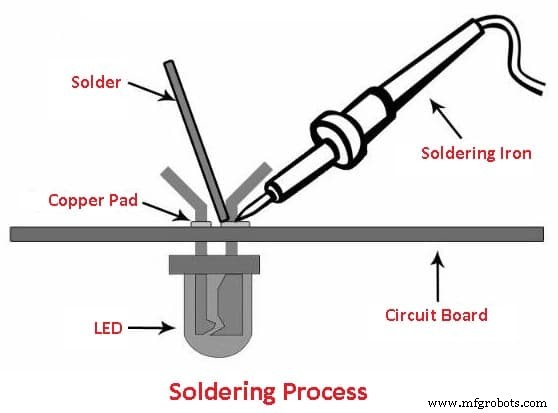

Пайка — процесс соединения двух деталей из листового металла путем добавления наплавного металла с температурой плавления ниже 450 °C. Материалы для пайки называются припой — сплав олова и свинца.

Флюс для пайки состоит из хлорида цинка и хлорида аммония. Функция флюса — не допускать окисления расплавленного припоя и обеспечивать его смачивание и текучесть в шве. Обычно используют сплавы свинца и олова в различных пропорциях в зависимости от назначения шва.

Прочность паяного шва зависит от прочности сплава и его адгезионных качеств. После пайки остатки флюса нужно удалить тщательной промывкой водой для предотвращения коррозии. Прочность паяного шва относительно невысока. Пайка широко применяется в электрике и электронике, листовом металле, проводных соединениях, герметизации металлических емкостей и мелких деталях.

Читайте также: Что такое TIG и MIG сварка? и Разница между TIG и MIG сваркой

Виды пайки

Основные виды пайки:

1. Мягкая пайка (Soft soldering)
2. Твердая или серебряная пайка (Hard/Silver soldering)
3. Высокотемпературная пайка / пайка твердыми сплавами (Brazing)

1. Мягкая пайка

Применяется в листовом металле для соединения деталей, не подвергающихся высоким температурам и экстремальным нагрузкам. Также для соединения проводов и мелких компонентов.

Припой, состоящий в основном из свинца и олова, имеет интервал плавления 150–350 °C. Всегда используется подходящий флюс.

Его функция — предотвратить окисление поверхностей для пайки или растворить оксиды, осевшие на металле при нагреве. Хотя коррозионно активен, хлорид цинка — самый распространенный флюс для мягкой пайки.

Колифония некоррозионна, но не обладает очищающими свойствами хлорида цинка. Газовый горелка или паяльник — прибор для нагрева базовых металлов и плавления припоя и флюса.

Мягкая пайка имеет наименьшую температуру плавления наплавного металла (менее ~400 °C), обычно сплавы с температурой плавления ниже 350 °C.

Благодаря низким температурам термические напряжения в компонентах минимальны, но швы невысокой прочности — непригодны для несущих нагрузку соединений.

2. Твердая или серебряная пайка

Использует припои, плавящиеся при более высоких температурах и более прочные, чем при мягкой пайке. Серебряная пайка — метод твердой пайки, используется припой из серебра с оловым.

Температуры плавления различных твердых припоев — примерно 600–900 °C. Флюсы в основном в пастообразной форме, наносятся кисточкой на шов перед нагревом. Оборудование — газовый горелка.

Разные составы припоя для разных целей:

1. Мягкий припой — свинец 37%, олово 63%
2. Средний припой — свинец 50%, олово 50%
3. Сантехнический припой — свинец 70%, олово 30%
4. Электромонтерский припой — свинец 58%, олово 42%

3. Высокотемпературная пайка (Brazing)

Использует наплавные металлы с еще более высокой температурой плавления, чем при твердой и мягкой пайке. Похожа на твердую пайку, но базовый металл нагревается до температуры плавления припоя, а не плавится сам.

Когда оба материала достаточно нагреты, наплавной металл укладывается между ними, плавится и выступает связующим агентом.

Инструменты для пайки

Основные инструменты:

1. Паяльник
2. Паяльная станция
3. Сменные стинги (острия)
4. Латунная или обычная губка
5. Стойка для паяльника
6. Припой
7. Третья рука (Helping Hand)

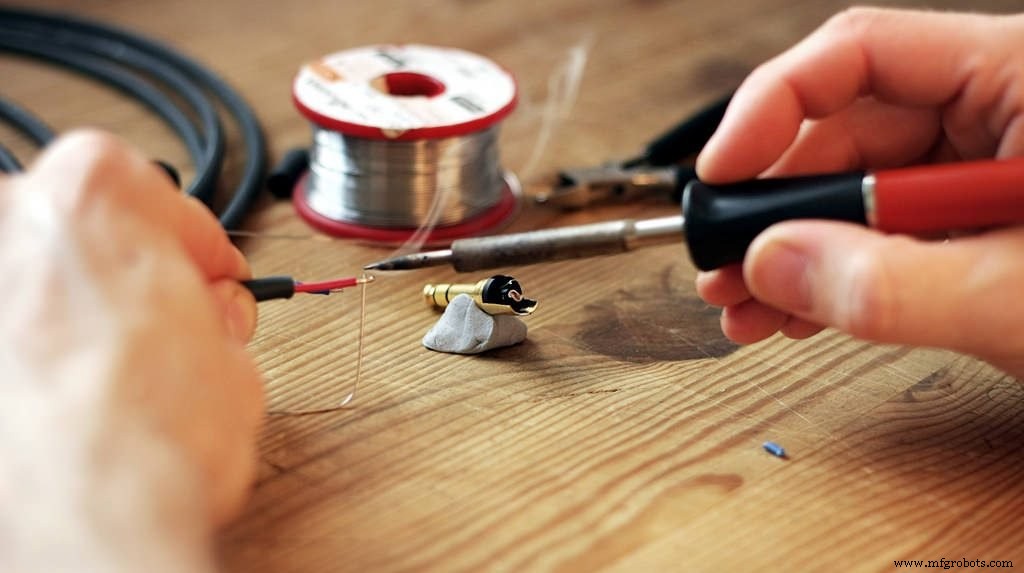

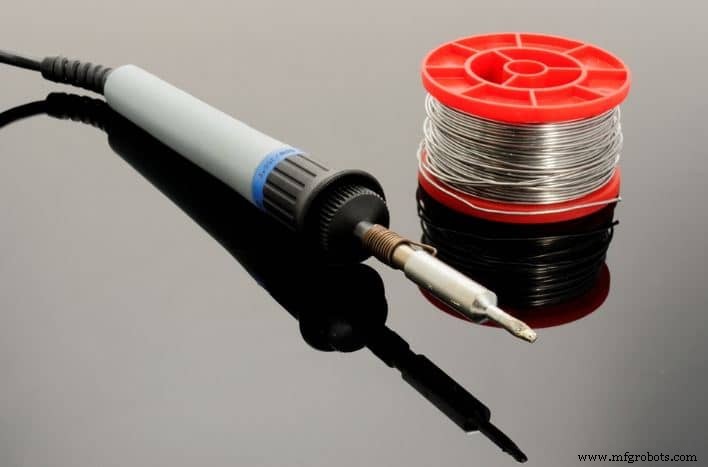

1. Паяльник

Ручной инструмент для нагрева припоя, обычно от электросети, до температур выше точки плавления металлического сплава. Позволяет припой течь между соединяемыми деталями.

Составлен из изолированной рукоятки и нагреваемого заостренного металлического стинга. Помимо инженерного применения, используется для различных соединений.

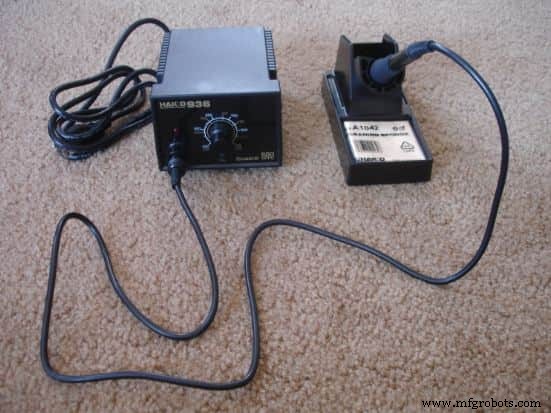

2. Паяльная станция

Если планируется много пайки — отличный выбор за гибкость и контроль. Главное преимущество — возможность точной регулировки температуры стинга.

Также создают безопасное рабочее место: некоторые модели включают продвинутые датчики температуры, предупреждающие настройки и парольную защиту.

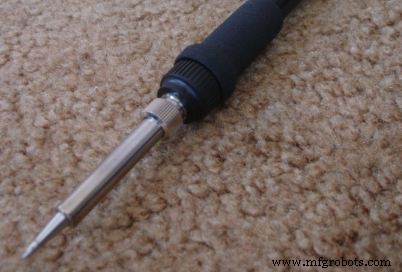

3. Стинг паяльника

У большинства паяльников конец — сменная часть (стинг). Много форм и размеров. Каждый для конкретной задачи и дает преимущества.

Наиболее частые стинги для электроники:

1. Конусный (Conical tip)
2. Отверточный/мечевидный (Chisel tip)

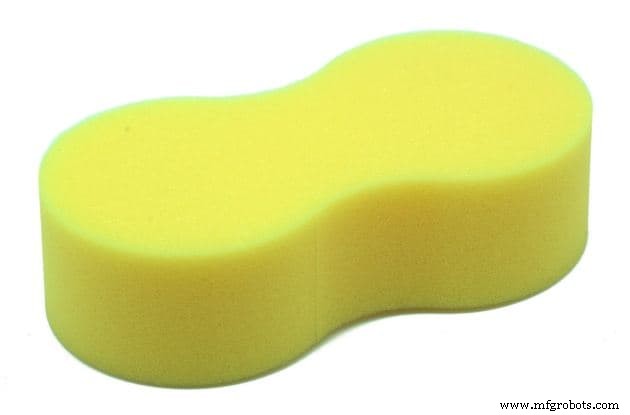

4. Латунная/обычная губка

Паяльщики используют губку для очистки стинга от окислов. При окислении стинг чернеет и не смачивается припоем. Можно использовать влажную губку, но это сокращает ресурс стинга из-за температурных циклов. К тому же температура стинга временно падает при вытирании влажной губкой. Лучше использовать латунную губку.

5. Стойка для паяльника

Простая, но очень полезная вещь. Не дает горячему стингу коснуться легковоспламеняющихся материалов или случайно обжечь руку.

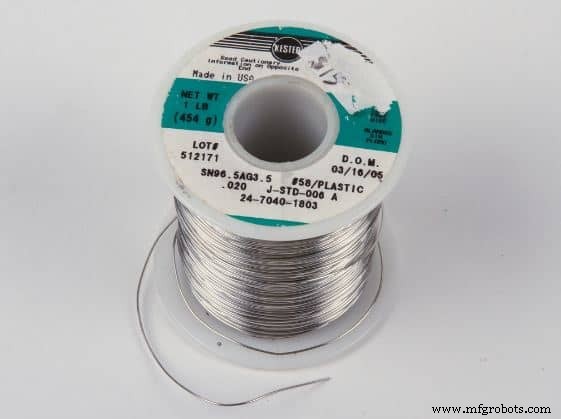

6. Припой

Металлический сплав, который плавится для создания постоянной связи между электрическими деталями. Внутри сердечника — флюс, улучшающий электрический контакт и механическую прочность.

Наиболее распространенный тип — безсвинцовый розиновый сердечник для электронной пайки.

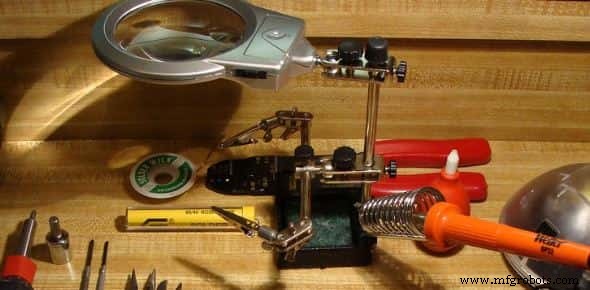

7. Третья рука (Helping Hand)

Устройство с 2+ зажимами, иногда с лупой/светом. Зажимы удерживают детали, пока вы паяете паяльником и припоем. Очень полезный инструмент.

Читайте также: Как работает подводная сварка? и Виды подводной сварки

Безопасность при пайке

Температура паяльника может достигать 800 °F (~427 °C), поэтому важно всегда знать, где находится паяльник. Используйте стойку для предотвращения случайных повреждений.

При нагреве припоя выделяются пары, опасные для глаз и легких. Рекомендуется использовать вытяжку с угольным фильтром, поглощающую вредные пары припоя.

Обязательно носите защитные очки при пайке — защита от случайных брызг горячего припоя.

Преимущества пайки

Основные преимущества:

1. Простой и экономный процесс.
2. Так как выполняется при низких температурах, нет металлографического повреждения базового металла.
3. Мягкий паяной шов легко разобрать простым нагревом.
4. Усталость оператора меньше по сравнению со сваркой. Пайка делится на мягкую и твердую.

Недостатки пайки

Основные недостатки:

1. Процесс ограничен минимальной толщиной (3 мм).
2. Требуется квалифицированный оператор.
3. Прочность шва по сравнению со сваркой ниже.

Применение пайки

Основные области применения:

1. Соединение радиаторных сердцевин автомобилей.
2. Сантехника.
3. Прежде всего — электроника: радио, ТВ, компьютеры.
4. Соединение проводов и кабелей с наконечниками в электротехнике.

---
