Практические применения резонанса в цепях переменного тока

Резонанс — гораздо больше, чем лабораторное любопытство; это мощный инструмент в проектировании цепей переменного тока. Хотя некоторые специалисты когда-то рассматривали резонанс лишь как неприятность — особенно когда последовательный резонанс создаёт короткое замыкание через источник переменного напряжения — современные инженеры используют его уникальные свойства для реальных задач.

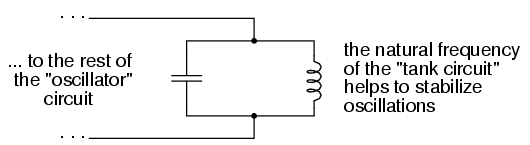

Одно из самых ценных применений резонанса — установление стабильной частоты в генераторах. Параллельная (контурная) цепь, состоящая из конденсатора и катушки, соединённых напрямую, обменивается энергией туда-сюда. Резонансная частота зависит исключительно от значений L и C, независимо от амплитуды сигнала. Это аналогично маятнику, поддерживающему идеальный ритм часового механизма. В электрических терминах контурная цепь закрепляет выходную частоту генератора на точном значении, обеспечивая надёжную генерацию сигнала.

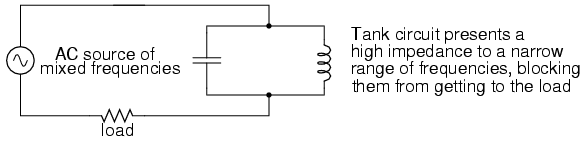

Резонанс также играет критическую роль в управлении импедансом. Настройка цепи на определённую частоту может резко повысить импеданс — эффективно «блокируя» эту частоту — или снизить его почти до нуля, пропуская её. Эти частотно-селективные структуры являются основой электронных фильтров. Проектирование фильтров — целая дисциплина, фокусирующаяся на формировании спектров сигналов за счёт эксплуатации резонансных пиков и впадин импеданса.

На практике принцип используется в аналоговых радиоприёмниках: контурная схема тюнера выделяет частоту одной станции из насыщенного спектра. Подстраивая резонансную частоту под желаемую станцию, тюнер подавляет все остальные сигналы, выдавая чистый звуковой выход.

Ключевые выводы

• Резонансные контурные цепи стабилизируют частоту генераторов, как маятник поддерживает ритм часов.
• Резонансные цепи могут драматически менять импеданс на целевых частотах, образуя основу фильтров, выделяющих или блокирующих конкретные компоненты сигнала.

Связанные рабочие листы

• Рабочий лист: Основы радиосвязи
