Пассивная схема управления тоном:применение, дизайн и преимущества

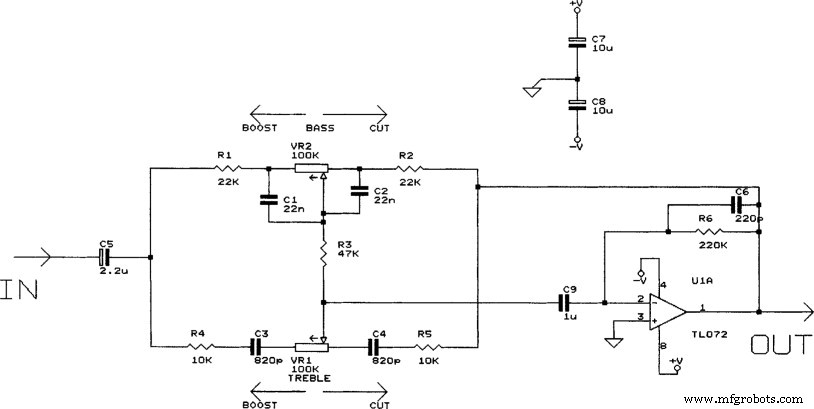

Схема управления тоном

Источник:Flickr

Зачем вам нужна схема управления звуковым тоном? Во-первых, он позволяет регулировать ширину полосы пропускания сигнала, поступающего на усилитель мощности звука. Без сомнения, если ваша полоса пропускания не ограничена, вы не сможете получить исходный сигнал. Во-вторых, пассивная схема управления тембром помогает вам наслаждаться музыкой. Что делать, если вы хотите разделить частоты в вашем звуковом сигнале? Что ж, для этого вам понадобятся схемы управления тональностью звука.

И у нас есть два типа:схема пассивного управления тоном и схема активного управления. Итак, разница между обоими типами заключается в том, что у первого нет усилителя, а у второго есть.

В этой статье основное внимание будет уделено схеме пассивного управления тоном, тому, как она работает, ее применению и многому другому.

Давайте начнем!

Что такое пассивная регулировка тембра?

Вам не нужна электроэнергия для пассивной системы. А пассивные части состоят из таких компонентов, как конденсаторы и резисторы.

Но в активной системе есть такие компоненты, как интегральные схемы, например, операционные усилители, транзисторы и т. д. И эти части могут работать только от внешнего источника питания.

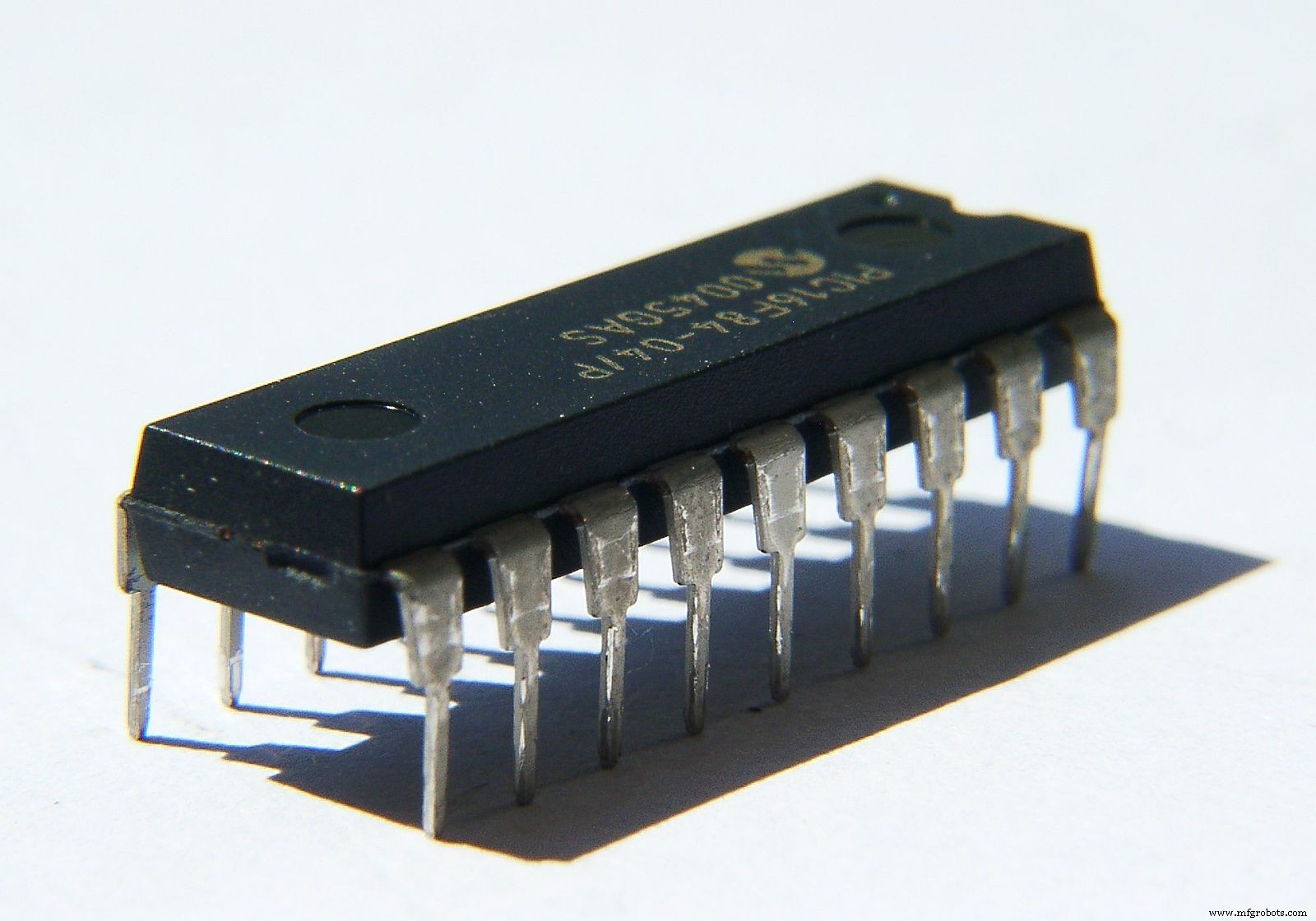

Интегральная схема

Источник:Викисклад

Кроме того, пассивная регулировка тембра может срезать высокочастотный спад. Тем не менее, вы можете определить этот термин как фильтр нижних частот, который имеет конденсатор и потенциометр (переменный резистор).

Кроме того, принципиальная схема пассивного регулятора тембра показывает, что он может работать эффективно, даже если вы подаете источник с низким импедансом и переходите к высокому импедансу нагрузки.

Тем не менее, может быть плохой идеей повышать и срезать (с точки зрения элементов управления). И это из-за пассивных особенностей схемы.

Кроме того, схема имеет тенденцию к потерям, если вы настроите ее на усиление высоких или низких частот. Но на самом деле схема предлагает уменьшение потерь вместо увеличения уровня сигнала. Следовательно, при работе с этой конструкцией идеально учитывать основные потери около 12 дБ.

Можно ли использовать пассивный регулятор тембра для выхода на наушники? О да, это возможно. Но вам нужно будет уменьшить затухание сигнала, изменив значения некоторых резисторов. Следовательно, он будет регулировать реакцию схемы.

Как работает пассивная регулировка тембра?

Во-первых, вам нужно подать входной сигнал на вход схемы. Следовательно, звуковой сигнал будет иметь два пути. Первый путь будет через фильтр нижних частот. А фильтр нижних частот состоит из C1, R1, C2, R2.

Кроме того, фильтр нижних частот имеет фильтр VR1. Таким образом, вы можете изменить VR1 на усиление низких частот или басов.

Второй путь, с другой стороны, проходит через фильтр верхних частот. И этот раздел состоит из таких компонентов, как VR2, R5, C4 и C5. Следовательно, вы можете настроить значения для регулирования высоких или высоких частот.

После этого сигналы с ФНЧ и ФВЧ будут проходить на выход через R3 и R4. При этом шумовой сигнал будет выходить через C3.

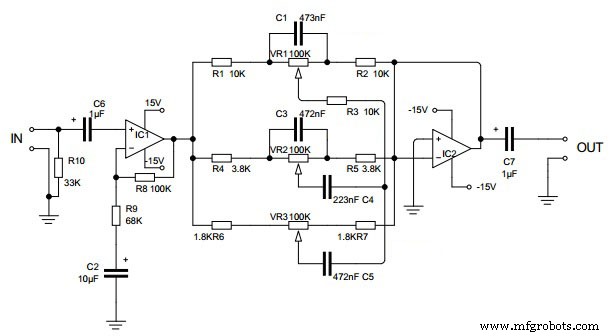

Схема пассивного управления тоном

Схема пассивного тонального сигнала

Источник:Викисклад

Компоненты:

• VR1
• R1
• R2
• VR2
• R3
• С1
• C2
• C3
• C4
• C5

Где:

• VR — потенциометры
• R – резисторы
• C – керамические конденсаторы

Схема пассивного управления тоном состоит из двух частей.

Первая часть - это каскад предварительного усилителя (на основе операционного усилителя). И вторая часть — схемотехника (пассивный регулятор тембра Baxandall).

Тем не менее, R2 является резистором обратной связи, а каскад предварительного усилителя относится к неинвертирующему усилителю, который вы можете использовать на TL072. Кроме того, R2 объединяется с R1 для установки усиления этого каскада.

Кроме того, вы можете использовать это уравнение, чтобы показать коэффициент усиления по напряжению в неинвертирующем режиме:Av =1 + (R2/R1). Итак, вы можете получить значение R3, используя оценку выходного импеданса TL072.

А C2 ставит запредельную отсечку низких частот. Кроме того, C2 является входом конденсатора развязки по постоянному току. R4, с другой стороны, помогает уменьшить влияние напряжения смещения (выходного) на выход усилителя.

Кроме того, R4 означает резистор, уменьшающий смещение. Кроме того, значение R4 является оценкой параллельности R1 и R2 (R1 || R2).

Кроме того, вы можете запитать каскад предварительного усилителя с помощью двойного источника питания (+15/-15). Кроме того, C3 сочетает в себе каскад регулировки тембра и каскад предусилителя.

Этап управления тоном

Стадия регулировки тембра относится к пассивной схеме регулировки тембра Baxandall. И это помогает производить усиление или срез (20 дБ). Тем не менее, вы можете контролировать высокие частоты с помощью POT R9. Кроме того, POT R6 помогает регулировать басы.

Какова функция POT R10 и R11? POT R10 помогает вам контролировать громкость, а POT R11 помогает изменять баланс. Кроме того, вы можете использовать R8, чтобы обеспечить некоторую изоляцию между каскадами управления высокими и низкими частотами.

Зачем вам нужна пассивная схема управления тембром Baxandall? Этот этап имеет решающее значение для качественных аудиоприложений. В конце концов, это помогает модифицировать высокие и низкие частоты независимо друг от друга. И производительность относительно выше, даже если схема имеет пассивные компоненты.

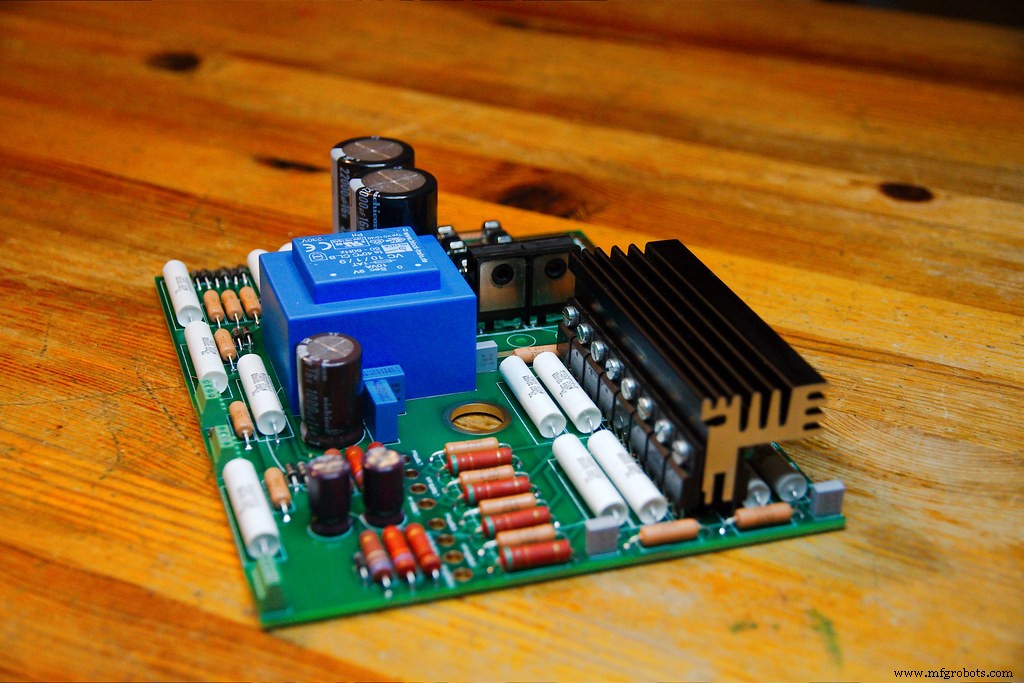

Схема управления тоном Baxandall

Источник:Science Direct

Моделирование

Судя по всему, пассивная тональная схема не имеет линейного отклика. Кроме того, если вы решите установить схему на 15%, вы заметите ровную характеристику. Следовательно, это означает, что схема больше фокусируется на ослаблении сигналов, чем на их усилении.

Кроме того, если вы установите схему на 100% высоких и низких частот, вы заметите большее снижение на средней частоте. Таким образом, вы получите эффект усиления высоких и низких частот. Следовательно, схема идеально подходит для источников высокого уровня, таких как выходы на наушники и т. д.

Важные моменты

• Оптимальным вариантом сборки схемы является печатная плата. Но вы можете выбрать доску Perf или Vero.
• Очень важно установить TL072 (IC1) на держатель.
• Вы можете изменить каскад предварительного усилителя, изменив значение коэффициента усиления по напряжению (R1 и R2)
• R2, C1 и C2 влияют на уровень низких частот.
• Итак, если вы увеличите количество конденсаторов и уменьшите резистор, уровень басов повысится.
• C3 и C4 помогают регулировать высокие частоты.

Преимущества схемы управления звуковым тоном

• Он достаточно портативный.
• Схема помогает при нарушениях слуха.
• Схема дешевая
• Вы можете использовать меньше компонентов
• Это скрывает недостатки записи.
• Схема позволяет настроить звук в соответствии с вашими предпочтениями.

Применение схемы управления звуковым тоном

Вы можете использовать блок управления звуковым тоном в следующем приложении:

• Дискотека
• Стереоусилитель
• Выход для наушников
• Музыкальные проигрыватели
• Выход на динамик

Заключительные слова

Пассивная схема управления тембром эффективно регулирует низкие и высокие частоты. Кроме того, его можно использовать только для источника высокого уровня. И это потому, что схема может только уменьшить сигнал.

Кроме того, если вы хотите использовать эту схему для выхода на наушники, очень важно изменить значения некоторых резисторов. Следовательно, это поможет уменьшить затухание сигнала, что изменяет отклик схемы.

Итак, что вы думаете по теме? Вам нужна помощь с пассивной схемой управления тоном? Свяжитесь с нами.
