4 простых способа охладить шаговые двигатели 3D-принтера

Шаговые двигатели преобразуют электричество в движение и тепло. При токах 1–2 А они нагреваются до 50–80°C в норме, но при плохом охлаждении, высоких токах или замкнутом корпусе температура может превысить 100°C. Это ведет к пропуску шагов, потере момента, деградации магнитов и преждевременному износу. Вот 4 простых и эффективных способа держать их в норме.

Симптомы перегрева шагового двигателя

• Пропуск шагов (layer shifting): двигатель теряет момент при нагреве ротора/статора → смещение слоев по X/Y.
• Вибрация и гул: термическое расширение меняет зазор ротор-статор, резонансы усиливаются.
• Запах गरящей изоляции/пластика: критический перегрев >120°C, изоляция обмоток плавится.
• Корпус горячий на ощупь (>60°C): норма до 50–55°C. Если не можете держать палец >3 сек — перегрев.

Активное vs Пассивное охлаждение

• Активное: вентилятор дует на корпус двигателя. Наиболее эффективно, требует питания и места.
• Пассивное: радиатор (алюминий/медь) на корпусе, конвекция. Бесшумно, беспитательно, но менее эффективно при высоких нагрузках.

Лучшее — комбо: радиатор на двигателе + вентилятор, дующий через него.

4 простых способа охлаждения

1. Обеспечьте вентиляцию корпуса (база)

Если принтер в закрытом корпусе (энклоузере) для ABS/ASA/PC — двигатели внутри тоже греются. Обязательны:

• Вентиляционные отверстия с пыльными фильтрами (вход + выхлоп).
• Корпусной вентилятор (80×80 или 120×120 мм) на вытяжку горячего воздуха из зоны двигателей.
• Для Ender 3 / открытых принтеров — просто не ставьте принтер вплотность к стене, уберите пыль с радиаторов драйверов и тел двигателей.

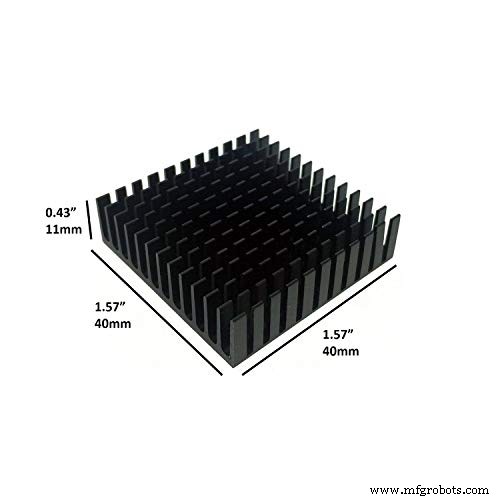

2. Радиаторы на двигателях (пассивное, дешево, эффективно)

Клейте алюминиевые/медные радиаторы (heat sinks) на боковые грани двигателя термоклеем (Arctic Silver Thermal Adhesive, 3M 8810) или термопастой + затяжка.

• Размер: 20×20×5 мм или 40×40×10 мм (под NEMA 17).
• Площадь рассеивания ↑ в 3–5 раз → температура ↓ на 10–20°C.
• Для осей X/Y — легкие радиаторы, чтобы не увеличить подвижную массу. Для Z и экструдера — можно массивнее.

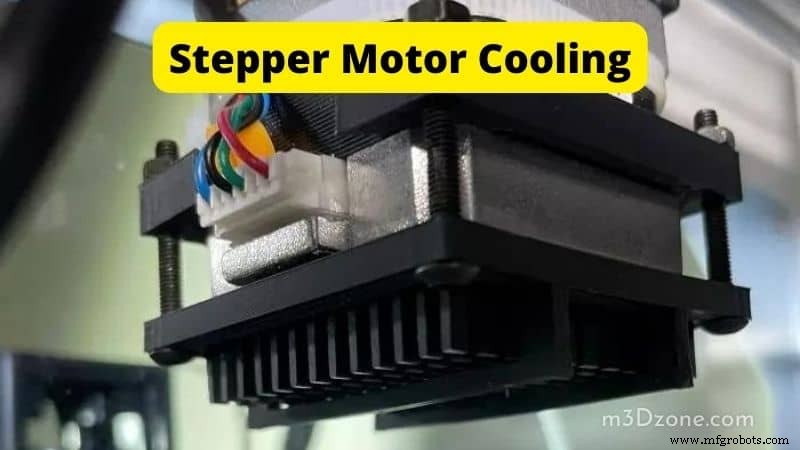

3. Вентиляторы на двигателях (активное, максимально эффективно)

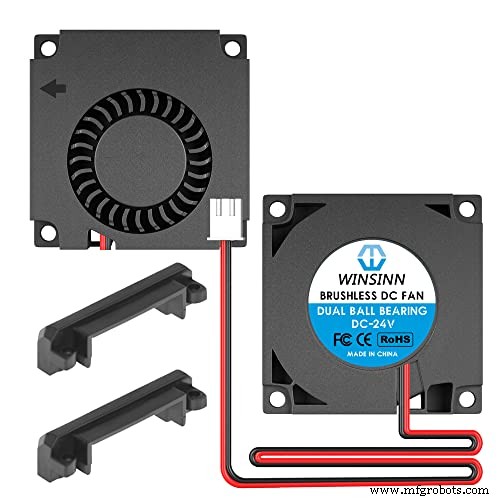

Малые вентиляторы 30×30×10 мм или 40×40×10 мм (5В/12В/24В) на кронштейнах, дующие на радиатор/корпус двигателя.

• Питание: от блока питания принтера (12В/24В через бак-конвертер на 5В/12В) или от всегда включенного выхода платы (FAN0/FAN1).
• Управление: можно включить по термисту (есть прошивки с термостатом на драйвере/двигателе) или просто всегда включены при печати.
• Шум: выбирайте качественные (Noctua NF-A4x10 5V, Sunon MagLev) — почти бесшумны.

4. Правильная настройка тока драйверов (программное, бесплатно)

Ток драйвера (Vref) напрямую определяет тепловыделение двигателя (P ≈ I²R). Многие ставят ток «с запасом» (1.5 А на двигатель 1 А) → лишнее тепло.

• Установите ток = **номинальный ток двигателя × 0.8–0.9** (для 1 А → 0.85–0.9 А RMS).
• В Klipper: `run_current: 0.85` в секции `[stepper_x]`. В Marlin: `DEFAULT_AXIS_CURRENT` или M906.
• Проверьте: двигатель не должен пропускать шаги при ускорениях 3000–5000 мм/с². Если пропускает — поднимайте ток на 0.05 А.
• Режим **StealthChop** (TMC2209/5160) на низких скоростях снижает ток и тепло. Включите `stealthchop_threshold` в Klipper.

Это самый недооцененный способ: правильный ток дает -15–25°C бесплатно.

Охлаждение драйверов (Stepper Drivers) — не менее важно

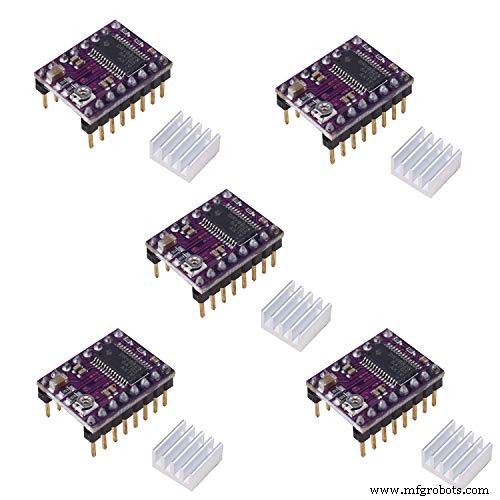

Драйверы (TMC2209, TMC5160, A4988) выделяют тепло сами. На платах SKR / BTT они часто стоят чипом вниз к плате — тепло уходит в плату. Решения:

• Радиаторы на драйверах (в комплекте с BTT) + вентилятор платы (дует на драйверы).
• Модульные драйверы (BigTreeTech) — чип вверх, радиатор в потоке вентилятора корпуса.
• Клиппер: `driver_TEMPERATURE_WARN: 70` `driver_TEMPERATURE_SHUTDOWN: 85` — защита.

Драйверы с встроенными вентиляторами не бывают (слишком громоздко). Охлаждают корпусную вентиляцией.

Ender 3: конкретные апгрейды охлаждения двигателей

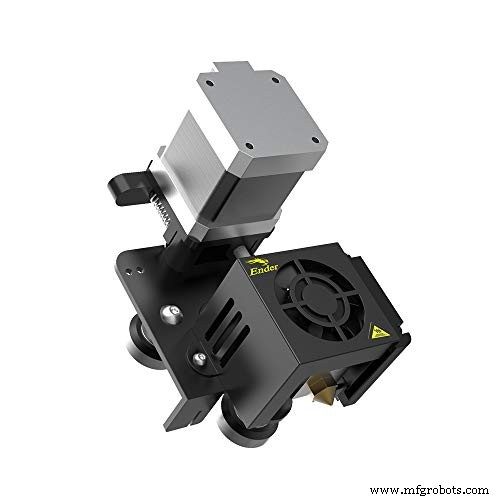

• Экструдер (прямой/Bowden): кронштейн с вентилятором 30×30 или 40×40 на корпус двигателя (много моделей на Printables: «Ender 3 motor fan mount»).
• Оси X/Y: радиаторы 20×20×5 мм на боковины. Вентиляторы не ставят — увеличивают подвижную массу.
• Ось Z: радиатор + при необходимости вентилятор 30×30 (неподвижная масса).
• Корпусная вентиляция (для энклоуза): 2× 120×120 мм на втяжку/вытяжку + фильтры. Датчик температуры внутри (Klipper + DS18B20).
• Водяное охлаждение: водяные блоки на NEMA 17 существуют (Bitspower, Alphacool), но избыточны для 99% пользователей. Сложность/цена несоразмерны эффекту vs радиатор+вентилятор.

Как проверить температуру двигателей?

• ИК-пирометр (термометр-пульт) — $15–20, мгновенно, бесконтактно. Мерьте корпус двигателя после 30 мин печати.
• Термопара/термистор на корпусе — в Klipper/Marlin для мониторинга и автоотключения.
• Тепловизор (FLIR One, Seek Thermal) — идеально, показывает горячие точки на драйверах, двигателях, контактах.

Норма: **40–55°C** в процессе печати. >70°C — требует действий. >90°C — критично.

Заключение

Перегрев двигателей убивает качество печати и оборудование. Приоритет действий:

1. Настройте ток драйверов (Vref) под номинал двигателя × 0.85 — бесплатно, -15°C.
2. Приклейте радиаторы на все двигатели — $5, -10–15°C.
3. Добавьте вентилятор на экструдер (самый нагруженный) — $8, -10°C.
4. Обеспечьте корпусную вентиляцию при печати в энклоузере.

Используйте качественные драйверы TMC2209/TMC5160 с UART/SPI — они сами управляют током и режимами для минимума тепла. Регулярно проверяйте температуру ИК-пирометром. Ваш принтер скажется тишиной, точностью и долговечностью.
