Почему нагреватый стол критически важен для качественной 3D-печати

Нагреватый стол — база для печати с возможностью нагрева, что критично для определенных пластиков. Не у всех принтеров он есть, но для ABS, например — обязателен.

В некоторых случаях материал требует нагреватого стола, чтобы избежать отслаивания краев (warping — усадка/искривление). Он удерживает температуру экструдированного пластика стабильной, предотвращая слишком быстрое неравномерное остывание.

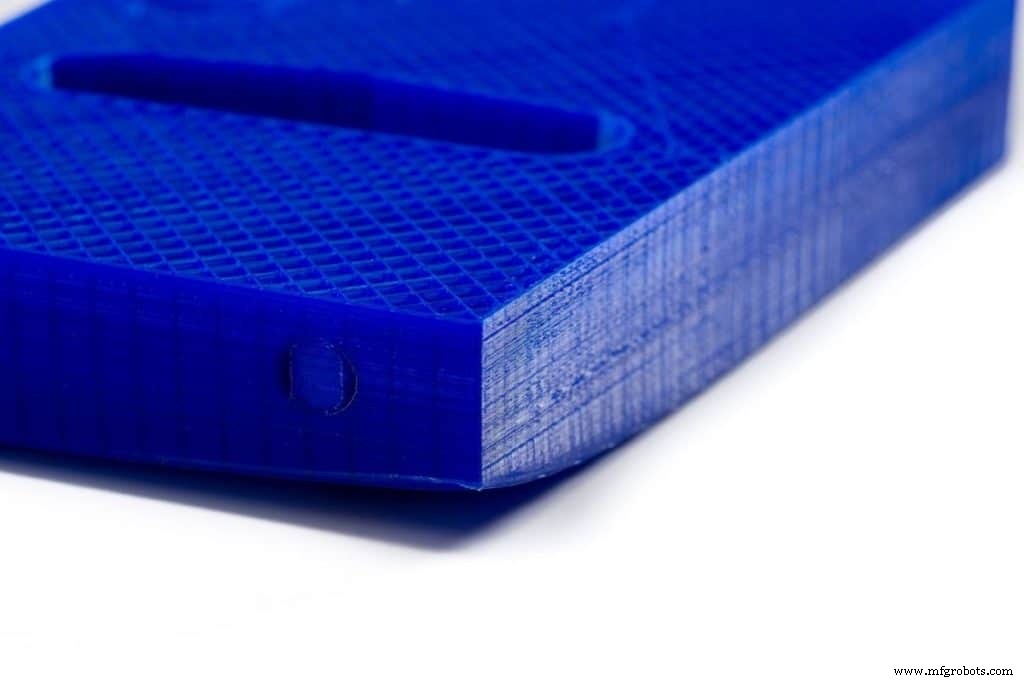

Усадка (warping) возникает из-за усаживания материала при охлаждении: углы отрываются от стола. Пластики расширяются при нагревании и сжимаются при остывании — модель загибается вверх.

Суть: нагреватый стол повышает качество печати, предотвращая слишком быстрое и неравномерное остывание экструдированного пластика, что ведет к усадке по краям и углам.

Материалы ведут себя по-разному — нужны разные условия. Температура — главный фактор, определяющий, будет усадка или нет.

На маленьких моделях проблема незначительна, но на больших — даже при хорошей адгезии первого слоя последующие слои скручивают и отрывают модель от стола. Особенно актуально для крупных/длинных деталей из высокотемпературных материалов (ABS). Главный драйвер — поведение пластика при остывании. Пример: ABS при 230 °C, остывающий до 25 °C, усаживается ~1.5%. На большой модели каждый слой скручивается, накопленная сила отрывает модель. Результат — брак и потери материала.

Нагреватый стол регулирует температуру нижней части печати, предотвращая усадку. Обеспечивает лучшую адгезию первого слоя, модель остается плоской.

Существует разные типы нагреватых столов (под разные материалы) — подробнее в конце.

Даже без нагреватого стола можно бороться с усадкой: наклеить на стол материалы как печатающую поверхность — малярный скотч, каптон, лак для волос, клей.

Распространенные решения против усадки

• Использовать нагреватый стол.
• Отключить обдув вентилятором.
• Использовать закрытую камеру (enclosure).
• Использовать бримы (brims) и рафты (rafts).

Общий знаменатель — контроль температуры. Нагреватый стол отлично справляется, так как создан для этого.

Усадка особенно проблематична для ABS — поэтому критически важно знать оптимальные температуры для каждого пластика, особенно ABS. Читайте дальше — таблица температур.

Примечание: идеальные температуры печати и стола указаны на этикетке катушки филамента.

Рекомендуемые температуры

Разные филаменты (ABS, PLA, Nylon, PETG, RE-Pet, Tech-G, PolyFlex, Carbon Fiber и др.) имеют разные физ. свойства → разные температуры печати/стола, разные адгезионные материалы. Сложность печати и прочность тоже варьируются. Для данной статьи фокус на ABS.

Что такое температура стеклования?

Температура стеклования (Glass Transition Temperature) — когда полимер при нагревании становится вязким, приобретает стеклянное состояние: хрупкость, жесткость, ригидность (переход из твердого в «резиновое» состояние).

У каждого пластика своя: у ABS мин/макс 90–102 °C — далеко ниже температуры печати, поэтому усадка сильная. Температура стола ставят 90–100 °C, чтобы удержать материал в зоне стеклования. PETG: стеклование 70–80 °C → стол 70–80 °C.

ABS сложен: сильно усаживается при остывании — главная причина усадки. Слои могут расслаиваться (делламинация) или трескаться от внутреннего напряжения при остывании.

Полезная таблица температур для основных пластиков:

Таблица температурных диапазонов

Пластик	ABS	PLA	Nylon	PETG	PolyFlex	Tech-G	RE-Pet
Тип филамента	Стандартный	Стандартный	Стандартный	PET	Гибкие	PET	PET
Темп. печати	210–250 °C	180–230 °C	220–260 °C	210–250 °C	195–255 °C	200–238 °C	200–230 °C
Темп. стола	50–100 °C	0	50–100 °C	70–80 °C	50 °C	45–68 °C	30–70 °C
Сложность	Высокая	Низкая	Низкая	Средняя	Средняя	Низкая	Низкая
Адгезия стола	Каптон	Лак для волос	Каптон	Клей-карандаш	Лак для волос	Клей-карандаш	Клей-карандаш
Применение	Мех. детали	Прототипы, биоразл.	Функц. детали	Пищевые контакты	Эластичные детали	Инж. дизайн, архитектура	Пластиковые изделия

Теперь, зная, зачем нужен нагреватый стол и какие температуры ставить, разберем типы нагреватых столов.

Типы нагреватых столов

Много вариантов, некоторые идут в комплекте (большинство — нет, идут обычные).

PCB-нагревательный стол (PCB Heated Bed)

Разработал Josef Prusa. Работает за счет тока через проводник. Популярен: хорошая работа, дешевизна, простая установка и калибровка. Ровный нагрев, минимальная вертикальная свобода (по сравнению с нержавейкой + резисторы).

Каптоновый пленочный нагреватель (Kapton Film Heater)

Каптон — электропроводящая полиимидная пленка для приложений, где нужен тонкий, легкий, равномерный нагреватель. Тонкий → быстрый нагрев/охлаждение. Рассчитан на среды с быстрой терморассеяностью, чтобы пластик быстро нагревался/остывал без усадки.

Алюминиевые обкладные нагреватели (Aluminum Clad Heaters)

Электрическая цепь с термистором и изолятором для температурно-чувствительных элементов. Эффективны и дешевы, но сложная установка: прикручиваются к поверхности, рекомендуется термопаста между нагревателем и поверхностью.

Лучше купить принтер, где нагреватый стол уже есть — отдельная покупка может дать проблемы совместимости. Большинство принтеров идут без нагреватого стола — проверяйте перед покупкой (например, XVICO Open Source Marlin2.0 Semi-Assemble DIY).

Адгезионные покрытия для нагреватого стола

Ранее упоминал адгезионы, наклеиваемые на стол. Даже с нагреватым столом иногда нужны они.

Малярный скотч и каптон — отличные адгезионы для ABS за счет шероховатости. Каптон хорошо работает и с PLA — удерживает модель на столе.

Лаки для волос и клеи тоже работают с ABS для усиления адгезии. Лаки рекомендуются на стекле.
