Что такое профиль потока и как его создать?

Хотя может быть проще плыть по течению и предположить, что размер вашего компрессора правильный, чтобы убедиться, что он находится на вершине своей игры, вам необходимо создать профиль потока.

Профиль потока измеряет использование вашего потока (CFM) и показывает, какой поток должен использовать ваше оборудование. Часто измеряют давление (PSI), потому что это просто и недорого, в отличие от измерения расхода с помощью расходомера. К сожалению, это означает, что многие пользователи компрессоров редко знают, какой поток они используют или какой поток им нужен.

Почему вы должны заботиться о своем профиле потока?

• Поток так же важен для операционной эффективности, как и давление. Важно понимать как CFM, так и PSI, потому что в хорошо управляемой системе сжатого воздуха вы не можете иметь одно без другого. Поток – это объем воздуха, а давление – это сила или скорость воздуха. Если у вашего компрессора достаточно PSI, но недостаточно CFM, это похоже на то, что у вас есть сила, но нет выносливости, чтобы использовать его.
• Оборудование или инструменты не будут работать, если значение CFM слишком низкое. Это вызывает производственные проблемы на линии. Если вы добавляете к линии дополнительное оборудование или запускаете несколько машин одновременно, CFM может быть слишком низким.
• Если CFM слишком высок, вашему компрессору может потребоваться сервисное обслуживание. В свою очередь, компрессор будет потреблять больше энергии, чем необходимо, и вызовет короткие циклы или работу преобразователя частоты на более низких оборотах, чем рекомендуется. Это может сократить срок службы вашего компрессора.

Итак, как построить профиль потока?

1. Аудит
2. Грубые расчеты

Из этих двух наиболее точным вариантом является аудит. Как правило, проверка работы системы занимает около недели, и, установив расходомер, вы можете увидеть, работаете ли вы с оптимальным потоком для вашей системы.

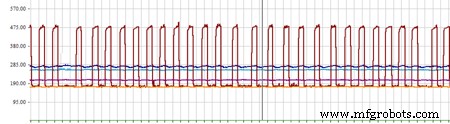

Ниже представлен образец аудита. В системе пять компрессоров. Обратите внимание, что оранжевый, фиолетовый, голубой и черный компрессоры постоянно работают под нагрузкой. Но коричневый компрессор быстро загружается и разгружается.

Эта проверка показала, что коричневый компрессор слишком велик для нужд системы. Замена его компрессором примерно вдвое меньше, чем сейчас, значительно улучшит его функциональность.

Второй вариант заключается в расчете профиля потока на основе того, какое оборудование использует воздух, когда используется воздух и сколько CFM необходимо для работы оборудования. Также важно учитывать изменения в графиках производства и работы.

Независимо от того, какой вариант вы выберете, построить профиль потока лучше, чем не делать его вообще. Это может продлить срок службы вашего компрессора и гарантировать, что он использует оптимальный поток для своей рабочей нагрузки.
