Centroid ЧПУ: коды аварий и ошибок для T-Series и M-Series

Полный список аварий и сообщений об ошибках Centroid CNC для наладчиков фрезерных/токарных станков с контроллерами T-Series/M-Series.

Коды аварий и ошибок Centroid CNC

Ошибки запуска ПО ЧПУ

• 102 — Ошибка инициализации CPU... продолжение невозможно
• 103 — Ошибка отправки настройки
• 104 — Ошибка отправки PID-настроек
• 105 — Ошибка чтения mpu.plc... продолжение невозможно
• 106 — Часы ПК кажутся неверными
• 199 — ЧПУ запущено

Сообщения при выходе из ПО ЧПУ

• 201 — Выход из ЧПУ из-за известной ошибки
• 202 — Выход из ЧПУ из-за математической ошибки
• 204 — Выход из ЧПУ... Нормальный выход
• 222 — Автонастройка выполнена

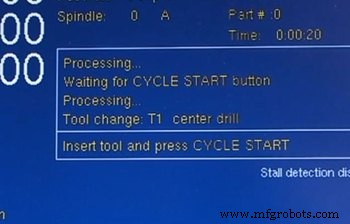

Сообщения и подсказки в окне статуса оператора

• 301 — Остановлен
• 302 — Движение...
• 303 — Пауза...
• 304 — MDI...
• 305 — Обработка...
• 306 — Работа завершена
• 307 — Оператор прервал: работа отменена
• 308 — Ожидание входа #NN
• 309 — Ожидание кнопки CYCLE START
• 310 — Ожидание выхода #NN
• 311 — Ожидание памяти #NN
• 312 — Ожидание операции PLC (Mnn)
• 313 — Ожидание времени выдержки
• 314 — Ожидание системы #NN
• 315 — Поиск...
• 317 — Ожидание автоматической смены инструмента
• 318 — Оператор прервал: пробирование отменено
• 319 — Цикл пробирования отменен
• 320 — Зонд застрял
• 322 — Заклинивание: пробирование отменено
• 323 — Заклинивание: работа отменена
• 324 — Предел: пробирование отменено
• 325 — Предел: работа отменена
• 326 — Неисправность: пробирование отменено
• 327 — Неисправность: работа отменена
• 328 — Ошибка компенсации режущего инструмента: работа отменена
• 329 — Недопустимый параметр: работа отменена
• 330 — Ошибка заранее запрограммированного цикла: работа отменена
• 331 — Ошибка резьбонарезания: работа отменена
• 332 — Поиск не удался
• 334 — Локализация позиции для продолжения работы...
• 335 — Аварийный стоп отпущен
• 336 — Оцифровка отменена
• 337 — Оцифровка завершена
• 338 — Работа отменена
• 339 — Ручной режим...
• 340 — Предел (#__) сброшен
• 341 — Цикл пробирования завершен
• 342 — Ожидание остановки движения
• 343 — Ожидание сброса причины остановки
• 344 — Подача изменена из-за шпинделя
• 345 — Ожидание набора оборотов шпинделя
• 346 — Ожидание направления шпинделя

Аварийные остановки (неисправности)

Порядок обнаружения: PLC, сервопривод, шпиндельный привод, смазка, ESTOP. Если и серво, и шпиндельный привод в аварии — покажется ошибка сервопривода.

• 401 — Обнаружен сбой PLC
• 404 — Обнаружен сбой шпиндельного привода
• 405 — Низкий уровень смазки
• 406 — Обнаружен аварийный стоп
• 407 — Сработал предельный выключатель (#1)
• 408 — Истекло программируемое время действия
• 409 — _ ось: запаздывание (lag)
• 410 — _ ось: ошибка позиции
• 411 — _ ось: полная мощность без движения
• 412 — _ ось: дифференциальная ошибка энкодера
• 417 — Аварийное завершение работы
• 418 — Строка или блок поиска не найден
• 419 — Строка поиска во встроенной подпрограмме
• 420 — _ ось: перегрев двигателя
• 421 — Двигатель(и) слишком горячие: работа отменена
• 422 — Проверьте кабель панели ручного управления
• 428 — Проверьте кабель MPG
• 434 — _ ось: слишком высокий ток холостого хода: снятие питания
• 435 — _ ось: самобег: проверьте обмотки двигателя
• 436 — Отключение сервопривода
• 437 — Питание серво снято
• 438 — Ошибка позиции ведомого шпинделя
• 439 — _ ось: ошибка вывода данных сервопривода
• 441 — _ ось: перенапряжение
• 442 — _ ось: недостаточное напряжение
• 443 — _ ось: плохой энкодер коммутации
• 444 — _ ось: обнаружен перегрев
• 445 — _ ось: обнаружен переток
• 446 — _ ось: ошибка ввода данных сервопривода
• 447 — _ ось (#): обнаружен плохой импульс индекса
• 449 — Ручное движение в ограниченной зоне
• 450 — Применено тормозное напряжение
• 451 — Применен тормозной ток
• 452 — Ошибка приема данных ПК
• 453 — Ошибка приема данных CPU
• 453 — Дрожание при обнаружении зонда
• 454 — _ ось: дифференциальная ошибка энкодера масштаба
• 455 — _ ось: квадратурная ошибка энкодера
• 456 — _ ось: квадратурная ошибка энкодера масштаба
• 457 — Не удалось найти Home
• 461 — Ось шпинделя не задана
• 462 — Треугольная вращательная.axis вне диапазона
• 487 — Недопустимые параметры наклонного стола

Синтаксические ошибки ЧПУ

• 501 — Недопустимый символ в строке NNNNN
• 502 — Недопустимый G-код в строке NNNNN
• 503 — Недопустимая M-функция в строке NNNNN
• 504 — Недопустимый параметр в строке NNNNN
• 505 — Недопустимое значение в строке NNNNN
• 506 — Только 1 M-код в строке
• 507 — Нет закрывающей кавычки
• 508 — Слишком глубокая вложенность макросов
• 509 — Опция недоступна
• 510 — Слишком много аргументов макроса
• 511 — Отсутствует параметр
• 513 — Ожидалось «=»
• 514 — Пустое выражение
• 515 — Синтаксическая ошибка в выражении
• 516 — Несбалансированная скобка
• 517 — Переполнение стека вычислений
• 518 — Неопределенная переменная
• 519 — Слишком много переменных
• 520 — Недопустимое имя переменной
• 521 — Деление на ноль
• 522 — Ошибка области определения
• 523 — Недопустимое значение в присваивании
• 524 — Переменная только для чтения
• 526 — M22x: отсутствует начальная переменная
• 527 — M22x: ошибка разбора начальной переменной
• 528 — M22x: строковая переменная недопустима
• 529 — M22x: недопустимая переменная
• 530 — M224: недопустимая переменная
• 531 — M22x: отсутствует начальная кавычка
• 532 — M22x: отсутствует конечная кавычка
• 533 — M22x: встроенная кавычка недопустима
• 534 — M22x: превышен лимит символов
• 535 — M22x: недопустимая форматная строка
• 536 — M22x: отсутствует спецификатор формата
• 537 — M22x: отсутствует аргумент
• 538 — M22x: ошибка разбора аргумента
• 539 — M22x: несоответствие типа переменной
• 540 — M22x: переменную нельзя прочитать
• 542 — M22x: превышен лимит символов
• 543 — Отсутствует параметр L
• 544 — Слишком много осей
• 545 — Значение вне диапазона
• 547 — Движение по счетчикам недопустимо
• 548 — Строка слишком длинная
• 549 — Строка слишком длинная

Ошибки компенсации режущего инструмента

• 601 — Ошибка: нет компенсации в MDI
• 603 — Дуга как первое нескомпенсированное движение в строке NNNNN
• 605 — Заранее запрограммированный цикл недопустим в строке NNNNN
• 606 — G53 недопустим в строке NNNNN
• 607 — Установка Home недопустима в строке NNNNN
• 608 — Движение к референтной точке недопустимо в строке NNNNN

Ошибки установки параметров

• 701 — G10 ошибка: нет R-значения в строке NNNNN
• 702 — G10 ошибка: недопустимый D в строке NNNNN
• 703 — G10 ошибка: недопустимый H в строке NNNNN
• 704 — G10 ошибка: недопустимый P в строке NNNNN
• 705 — G10 ошибка: нет D, H или P в строке NNNNN

Ошибки заранее запрограммированных циклов

• 801 — Ошибка: нет точки R в строке NNNNN
• 802 — Ошибка: Q = 0 в строке NNNNN
• 803 — Ошибка: нет точки Z в строке NNNNN
• 804 — Ошибка: Ggg недопустим в строке NNNNN (gg = 76, 86, 87, 88)
• 805 — Ошибка: нет значения Q в строке NNNNN
• 806 — Ошибка: нет значения P в строке NNNNN
• 807 — Ошибка: нельзя выполнить G__ когда ось B повернута

Прочие ошибки

• 901 — Референтная точка недопустима в строке NNNNN
• 902 — Нет предыдущего G28 или G30 в строке NNNNN
• 903 — Предупреждение: нет координат для G50 в строке NNNNN
• 905 — Предупреждение: нулевой радиус дуги в строке NNNNN
• 906 — Предупреждение: неизвестная дуга в строке NNNNN
• 907 — _ ось: превышение хода в строке NNNNN
• 909 — Программа слишком длинная: работа отменена
• 910 — Нет подпрограмм в MDI
• 911 — Недопустимая рекурсия
• 913 — Не удалось открыть файл filename.ext
• 915 — DSP window retry sN fN rN
• 916 — Неожиданный контакт зонда
• 917 — Недопустимая таблица наклонного поиска
• 918 — Зонд не может обнаружить поверхность
• 919 — DSP window failed maximum retries
• 920 — Не удалось устранить препятствие
• 922 — Нехватка памяти
• 924 — Ошибка чтения файла
• 925 — Ошибка чтения файла работы
• 926 — Не удалось найти позицию продолжения работы
• 927 — Слишком много вызовов подпрограмм
• 928 — Ошибка загрузки конфигурации логов... Используются значения по умолчанию
• 929 — Уровень лога установлен в __
• 930 — Файл конфигурации уровня лога не найден... Создается новый
• 932 — Ошибка при проверке инструмента
• 933 — Файл лога инициализирован
• 934 — Предупреждение: лишняя точность обрезана
• 935 — _ ось (#): масштаб отключен
• 936 — _ ось (#): масштаб включен
• 944 — MPU запросил повторную отправку
• 945 — ПК запросил повторную отправку
• 946 — ПК повторная отправка
• 947 — ПК получены данные в неправильном порядке
• 948 — ПК ошибка пакета
• 949 — Карта приводов не соответствует оборудованию

Ошибки масштабирования/зеркалирования

• 1001 — Недопустимый параметр масштабирования в строке NNNNN
• 1002 — Недопустимый центр масштабирования в строке NNNNN
• 1003 — G-код недопустим при включенном масштабировании в строке NNNNN
• 1004 — Выключите масштабирование перед повторным масштабированием
• 1005 — Нельзя масштабировать дуги с разными коэффициентами масштаба
