Как работает макет:важность построения электрических цепей

Возможно, вы только что нарисовали принципиальную схему и думаете, как воплотить свой проект в жизнь. Существует не так много лучших способов стимулировать ваш окончательный дизайн схемы, чем использование макетной платы. Но как именно работает макетная плата?

Этот прототип платы в основном «подключи и работай». Вам нужно только вставить компоненты и посмотреть, как они работают при правильной настройке — пайка не требуется. Далее в этой инструкции вы узнаете, как это работает. Кроме того, вы узнаете, как подключить электронные компоненты к макетной плате, чтобы построить простую схему.

Что такое макет?

Макетная плата — это просто пластиковая электронная рабочая плата для прототипов схем. Разработчики схем используют сплошной провод калибра 24 для соединения этих цепей на плате. В других случаях в макетной плате для удобства используются разноцветные провода.

Макетные платы также называют коммутационными панелями для электронных компонентов. Современные макетные платы состоят из небольших розеток в базовой компоновке размером около 0,1 дюйма каждая. Эти разъемы позволяют вставлять выводы компонентов или луженые медные провода.

С обеих сторон макетной платы имеются длинные контактные ряды отверстий для подключения внешнего источника питания. Хотя некоторые типы макетных плат имеют встроенный источник питания, другие представляют собой связанные блоки, подходящие для более крупных схем.

Как работает макет?

В большинстве случаев типичная макетная плата состоит из двух металлических полос. Это терминал и автобусные полосы. В полосе шины вы видите два металлических зажима, которые проходят по всей длине платы. В некоторых случаях он работает для обеспечения напряжения внешнего источника питания или VCC. В других случаях он служит заземлением цепи (GND).

Для наглядности линия напряжения питания отмечена красной меткой. С другой стороны, земля может быть синей или черной, в зависимости от макетной платы.

.

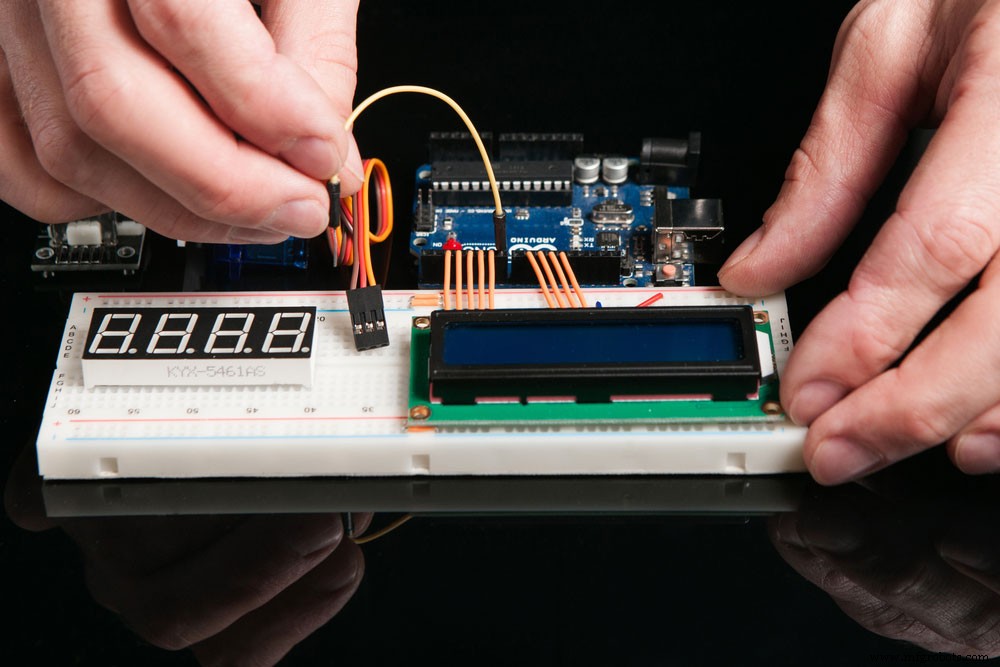

(Сборщик схем, соединяющий Arduino Uno с макетной платой).

Технологии создания макетов

Итеративный процесс построения схемы с помощью макетов обеспечивает более гибкое тестирование и моделирование. В отличие от печатной платы, здесь можно легко менять компоненты схемы, поскольку плата не требует пайки.

Возьмем пример со схемой усилителя. Как правило, схема усилителя состоит из широкополосного усилителя с высоким импедансом и малой входной емкостью. В A1 и Q1 у нас есть путь высоких частот, в то время как коэффициент усиления делителя обратной связи составляет от 900 Ом до 100 Ом. Q2 и A2, с другой стороны, образуют замкнутую цепь постоянного тока. В результате они объединяются для уменьшения смещения постоянного тока на входе и выходе курса.

Учимся пользоваться макетной доской

(Короткое видео о том, как пользоваться макетной платой).

Как использовать макет?

Наиболее распространенный способ использования макетных плат без пайки - это создание базовых схем. Поэтому очень важно собрать электрические компоненты для вашего проекта.

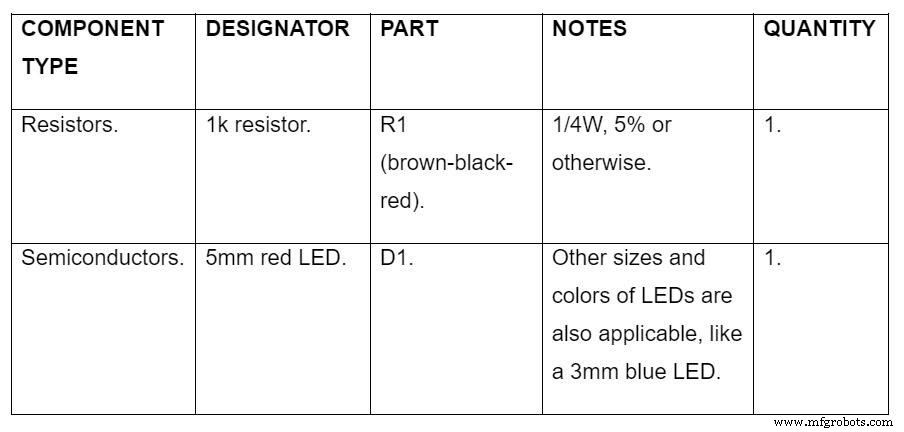

Необходимые материалы

Другие необходимые материалы

• Макет.
• Комплект гибких перемычек.
• Аккумулятор 9 В.
• Красный и черный зажимы для батареек.

Что нужно сделать

Во-первых, вам нужно подготовить источник питания схемы и другие электрические соединения. Было бы полезно, если бы вы подключили аккумулятор от положительной клеммы (часто отмеченной красным зажимом) к резистору 1 кОм. Затем другой вывод резистора подключается к аноду светодиода. Аналогичным образом подсоедините катод светодиода к отрицательной клемме аккумулятора (черный зажим).

Шаг 1. Подключите светодиод, вставив его в макетную плату.

Вам нужно только согнуть длинную полосу металлического провода светодиода (анод) в верхнюю направляющую макетной платы. Однако другой конец ножек светодиодного компонента входит в другое гнездо на центральной макетной плате.

Шаг 2. Подключите резистор 1 кОм.

Сначала слегка согните металлические контакты резистора. Затем вставьте один конец в отдельное отверстие под катодным выводом светодиода.

Кроме того, вставьте другой конец в разъем в центре макетной платы электроники.

По завершении вы успешно подключили катод светодиода и резистор.

Шаг 3. Закрепите перемычки.

Следующим шагом будет вставка проволочной перемычки ниже вывода резистора. Этот разъем входит в нижнюю направляющую макетной платы.

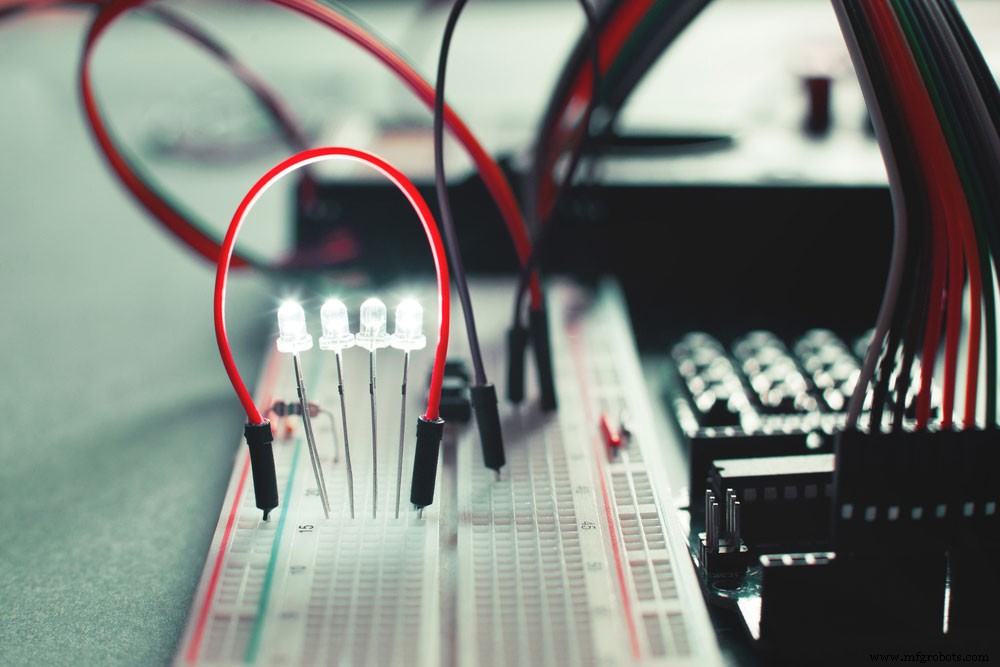

(Вид крупным планом на светодиоды и перемычки, подключенные к макетной плате).

Шаг 4. Закрепите зажимы аккумулятора на макетной плате.

Для этого подключите положительный (красный) кабель зажима к верхней направляющей макетной платы. Затем подключите отрицательную клемму (черную) зажима аккумулятора к хвостовой части макетной платы.

Последний шаг:подключите аккумулятор к зажиму.

Наконец, соедините зажим батареи с батареей, чтобы подать питание на схему. При правильном подключении загорается светодиодный индикатор. В противном случае неправильное подключение приведет к обратной полярности и может повредить цепь.

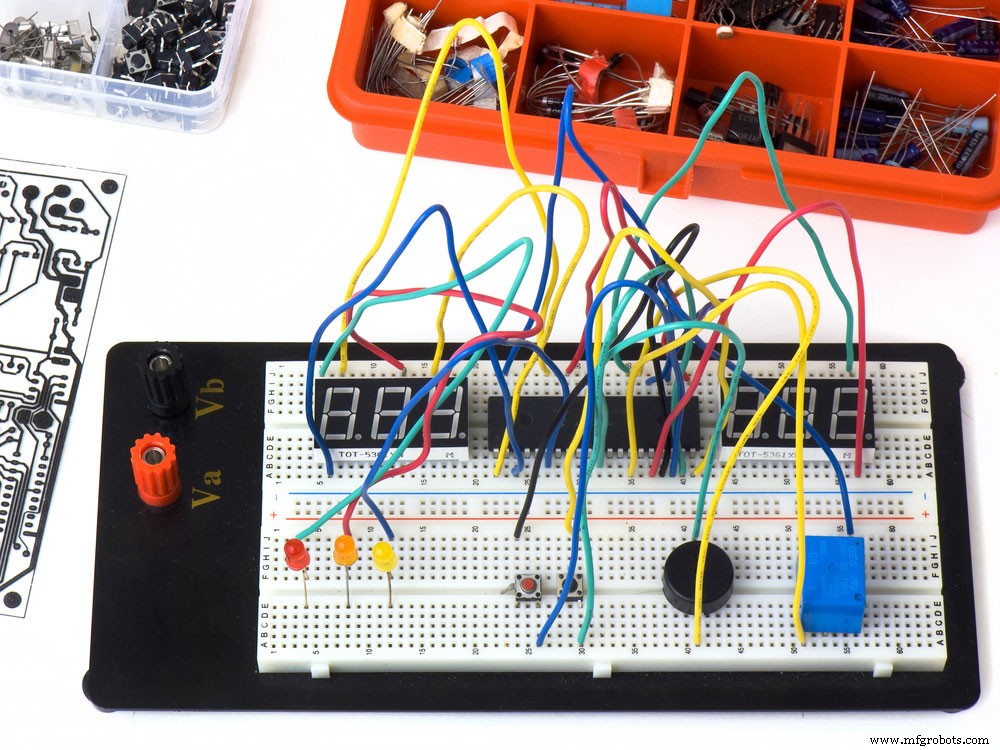

(Белая пластиковая макетная плата, соединенная с несколькими электрическими компонентами).

Заключение

Таким образом, макетные платы — это тестовые платы для простых и сложных схем. Он позволяет создавать временные схемы и выполнять электронные проекты. Тем не менее, с помощью этих макетных плат лучше всего, чтобы ваши электронные схемы были простыми и легко регулируемыми.

Помимо того, что мы рассмотрели до сих пор, вы можете захотеть построить другие сложные проекты. Вы можете обратиться на нашу страницу за помощью в макетировании любого электронного проекта.
