Как создаются схемы

Понимание того, как создаются схемы, дает нам лучшее понимание самих схем. Цепи – это набор взаимосвязанных устройств, которые позволяют передавать электрические сигналы между собой.

Схемы есть везде, от маленьких простых схем, таких как в пульте дистанционного управления вашего телевизора, до сложных комбинаций схем в компьютерной системе вашего автомобиля или графическом процессоре вашего смартфона. Они могут варьироваться от трех компонентов до более чем двух десятков.

Схемы есть в электронике повсюду. Мы используем его во многих аспектах жизни, включая медицинские технологии и системы производства продуктов питания. Схемные технологии сегодня используются повсюду, и без них мир не был бы таким, какой он есть.

Цепи используются для переноса электронов по проводам. Они составляют основу большинства современных электронных устройств и особенно важны для компьютеров, где схемы передают данные через двоичный код с ошеломляющей скоростью. Схемы существовали веками, но технологические достижения 20-го века увеличили их использование на порядок.

Схемотехника была разработана в 1800-х годах с изобретением лампочки — Томас Эдисон был одним из ее пионеров. Ранние схемы состояли из медных проводов, уложенных на доски или вплетенных в листы ткани, которые напоминали примитивные электрические схемы. Эти первые печатные платы использовались в некоторых первых телефонах и радиоприемниках, поскольку микропроцессоры были разработаны в 1970-х годах.

Каковы 5 компонентов цепи?

Давайте посмотрим на различные компоненты, из которых состоит схема.

Цепи состоят из пяти основных компонентов:

Диоды:полупроводниковые устройства, пропускающие ток только в одном направлении. Они бывают разных форм и размеров и могут использоваться для самых разных целей, например для выпрямления переменного тока и фильтрации «шумных» источников питания.

Катушки индуктивности:компоненты электрической цепи, способные накапливать энергию при подаче напряжения. Он может высвободить эту накопленную энергию при подаче тока.

Конденсаторы. Конденсатор – это пассивный электрический компонент с двумя выводами, который временно накапливает и высвобождает электрический заряд через свои пластины.

Транзисторы. В электронике транзистор — это полупроводниковое устройство, которое можно использовать для усиления или переключения электронных сигналов и питания.

Резисторы:электронные компоненты, регулирующие ток. Эти компоненты обычно изготавливаются из металлических сплавов с высоким уровнем электрического сопротивления.

Каждый из этих компонентов схемы аккуратно и очень сложным образом собран на печатной плате. Понимание различных компонентов схемы и того, как работает плата, важно для получения желаемого результата. Вот почему важно сотрудничать с профессиональным поставщиком печатных плат с хорошей репутацией.

3 основных компонента, необходимых для схемы?

Для существования цепи необходимы три основных компонента:ток, сопротивление и напряжение.

Давайте рассмотрим их немного подробнее:

Электрическое напряжение измеряется в вольтах, где 1 вольт — это разность электрических потенциалов между двумя точками, которая создает силу в 1 ньютон на кулон проходящего через нее заряда.

Электрическое сопротивление — это свойство материала, которое заставляет его сопротивляться прохождению через него электрического тока. Мерой этого сопротивления является сопротивление, и измеряется оно в омах.

Электрический ток – это поток электронов через проводник. Проводник — это любой материал, который позволяет электронам свободно двигаться. Сила тока измеряется в амперах или, для краткости, в амперах.

Как работает электрическая цепь?

Электрическая цепь представляет собой замкнутый контур из проводящего материала, обычно из металлической проволоки, который обеспечивает путь для прохождения электрического тока. Электрический ток генерируется внешним источником электродвижущей силы, который заставляет электроны течь через петлю. Цепь может быть прямой или изогнутой. Замкнутая петля называется «замкнутой» схемой; один с электрическим током, текущим в обоих направлениях вокруг петли, называется «разомкнутой» цепью.

Как создаются схемы?

Первый шаг — найти материалы, которые вам понадобятся для этой схемы. Вам понадобится макетная плата, небольшая светодиодная лампочка и провода. Макетная плата представляет собой пластиковую плату с короткими металлическими полосами, которую можно использовать для создания схем без пайки. Провода используются для соединения различных частей цепи вместе. Они бывают разных цветов и длины. У некоторых проводов есть зажимы на одном конце, чтобы их можно было вставить в отверстия на макетной плате, а у других есть зажимы, чтобы их можно было соединить напрямую друг с другом или другим компонентом, например светодиодом.

Используя провода, вы можете соединить разные части макетной платы вместе, чтобы получить разные результаты.

В чем разница между цепью переменного и постоянного тока?

Цепь переменного тока сложнее, чем цепь постоянного тока. Он имеет как положительные, так и отрицательные заряды, тогда как цепь постоянного тока имеет только один заряд. Разница между ними заключается в том, что цепи постоянного тока обычно используются для питания двигателей или осветительных приборов, а цепи переменного тока используются для других целей, таких как передача энергии или сигналов.

Цепь переменного тока — это тип электрической цепи, в которой напряжение периодически меняет полярность, которая используется для питания бытовых приборов, таких как телевизоры и компьютеры. Постоянный ток означает постоянный ток, и хотя он обычно не используется для питания повседневных предметов, он имеет постоянное напряжение.

Какие существуют типы цепей?

Электрическая цепь — это устройство, которое может разорвать или замкнуть электрическую цепь, пропуская или блокируя электрический ток.

Различают три типа цепей:последовательные, параллельные и смешанные. Последовательная цепь имеет один путь к земле. Это означает, что ток должен пройти через все компоненты, чтобы достичь заземляющего провода. Есть два или более путей к земле, по которым электричество может течь из одной точки в другую без прерывания в параллельной цепи. В смешанной цепи есть как последовательные, так и параллельные соединения, что позволяет электричеству течь из одной точки в другую по разным маршрутам.

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, которое ограничивает протекание тока в электрической цепи, быстро размыкая и замыкая ее, прерывая поток электричества, когда протекает слишком большой ток. Он работает, определяя количество тока, потребляемого от источника питания, и автоматически открывается, когда он достигает установленного предела. Автоматические выключатели используются в качестве устройств защиты от пожаров или поражения электрическим током.

Большинство современных автоматических выключателей работают с 3-проводными соединениями, но могут различаться 2-проводными соединениями или 4-проводными соединениями с заземляющими проводами.

Автоматические выключатели также известны как предохранители. Эти два термина взаимозаменяемы в некоторых частях мира.

Как технология поверхностного монтажа продвинула схемы?

Технология поверхностного монтажа, или SMT, представляет собой пайку электронных компонентов на поверхность печатной платы. Этот метод позволил миниатюризировать устройства и станет неотъемлемой частью будущего электроники. Это позволяет печатным платам более высокой плотности быть более экономичными и потреблять меньше энергии.

Это технология, представляющая собой набор производственных технологий, разработанных для сборки электронных схем. Их можно использовать для сборки практически любого типа схемы с минимальными трудностями.

История поверхностного монтажа начинается в конце 1960-х годов, когда компании перешли от пайки через сквозное отверстие к поверхностному монтажу. Эта тенденция распространилась в начале 2000-х годов, и современные продукты не производятся без нее.

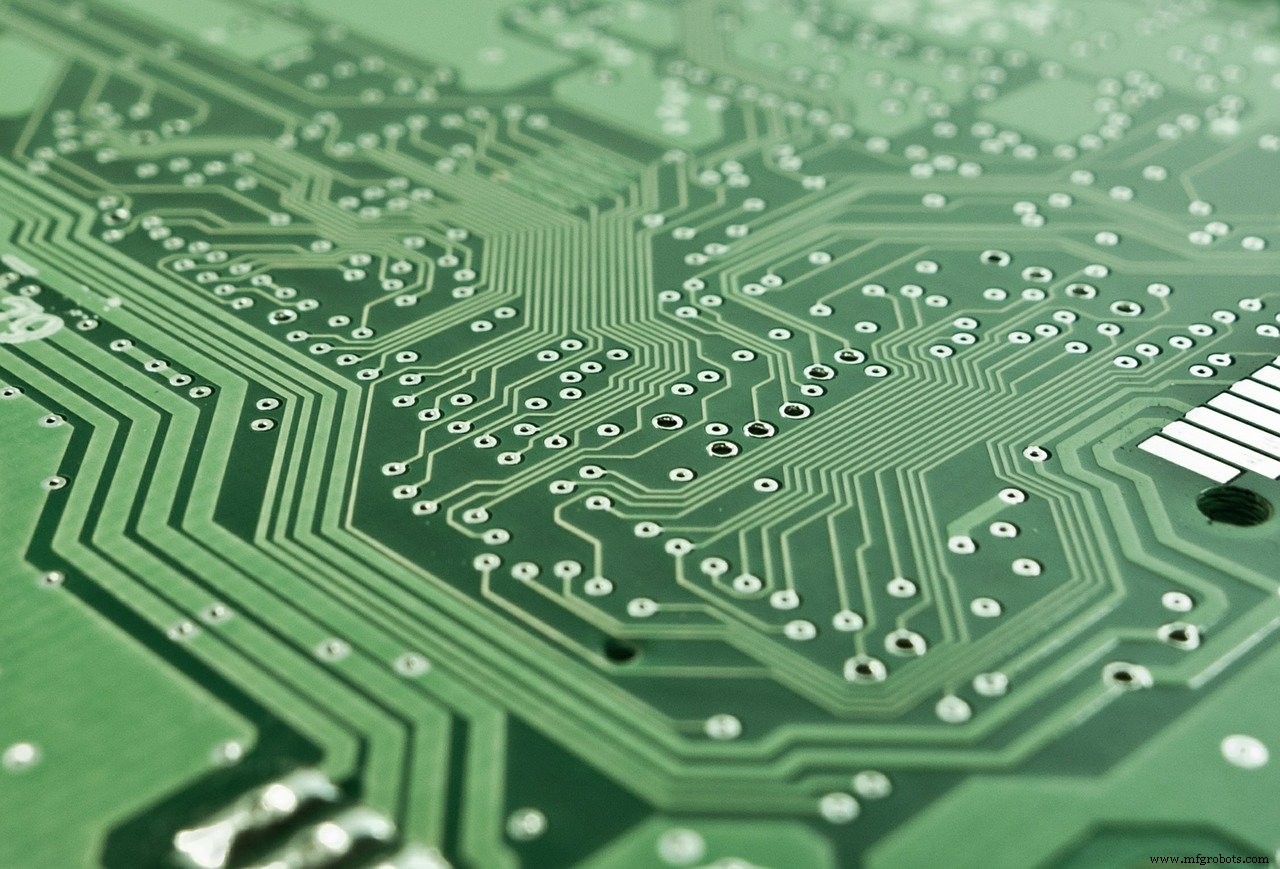

Из чего состоит печатная плата?

Печатная плата — это печатная схема, которую можно изготовить путем травления меди или другого металла на поверхности платы. Печатные платы используются для размещения и соединения электронных схем, а также для соединения всех компонентов электрического устройства.

Печатная плата представляет собой ламинированный лист материала с отверстиями, позволяющими выполнять электрические соединения. Материалом может быть медь, свинец, припой или стекловолокно. Эти платы сегодня используются в различных устройствах. На самом деле, вы, вероятно, не смогли бы осмотреть любую комнату и не найти что-то, в чем используется печатная плата.

Раньше печатные платы использовались только для питания больших электронных устройств, таких как радиоприемники и телевизоры. Однако сегодня вы найдете их даже в одноразовых устройствах, таких как солнечный свет или калькуляторы.

Печатные платы необходимы для любого электронного устройства — без них схема была бы неполной. Печатные платы похожи на позвоночник любого электрического устройства. Они состоят из медных проводов, которые проводят электричество к различным компонентам устройства.

Каждый компонент имеет свою функцию; одни компоненты помогают с питанием, другие с хранением данных. Например, интегральная схема — это кремниевый чип, который помогает хранить данные на жестких дисках и USB-накопителях, а видеокарта помогает обрабатывать изображения и видео на вашем компьютере.

PCBs означает печатные платы. Печатные платы, вероятно, являются одним из самых важных элементов любой электронной схемы. Он состоит из тонкой металлической фольги, ламинированной с обеих сторон изоляционными материалами, такими как стекловолокно, а затем вытравленной медью для создания цепи. Процесс начинается со схемы, которая используется для проектирования макета платы.

Знание того, как создаются схемы, дает лучшее представление о цепях. Цепи:совокупность взаимосвязанных устройств, позволяющих передавать электрические сигналы между собой.
