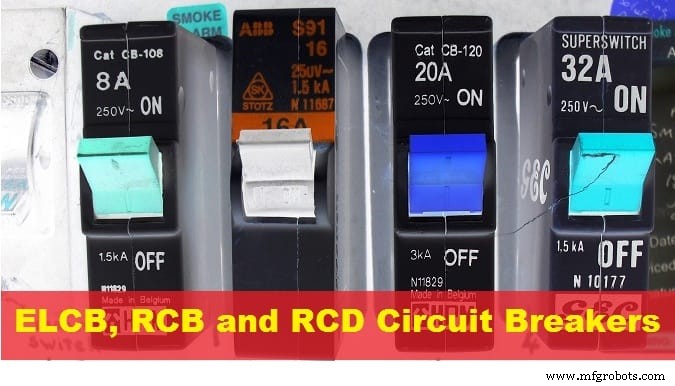

Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD (RCB или RCCB)

Разница между автоматическими выключателями MCB, MCCB, ELCB и RCCB (RCD или RCB) и RCBO

Различные типы автоматических выключателей устанавливаются и используются в целях безопасности как в жилых, так и в коммерческих и промышленных зонах. В распределении электроэнергии нам нужны автоматические выключатели на разных уровнях. В зависимости от допустимой нагрузки по току, отключающей способности и других функций мы выбираем подходящий автоматический выключатель в соответствии с нашими потребностями, например, VCB, ACB (воздушный автоматический выключатель), MCCB, а затем MCB , это обычная иерархия, которой следуют в системах распределения электроэнергии.

Запись по теме: Разница между батареей и конденсатором

Что такое автоматический выключатель (CB)?

CB (автоматический выключатель) — это устройство, которое:

Управлять (замыкать или размыкать) цепью вручную или с помощью дистанционного управления в нормальных условиях и при неисправностях.
Автоматически размыкать цепь в условиях неисправности (например, перегрузка по току, короткое замыкание и т. д.).

Воздушный автоматический выключатель

Работает на воздухе (где воздушная продувка используется как дугогасящая среда) при атмосферном давлении.
Он полностью заменен масляным автоматическим выключателем.
Нет шансов возгорания масла, как в масляном автоматическом выключателе.
Номинальный ток до 10 кА.
Пороги срабатывания и задержки настраиваются.
С электронным и микропроцессорным управлением.
Используется на крупных промышленных предприятиях для основного распределения электроэнергии.

Чтобы узнать больше об автоматических выключателях, прочитайте статью «Воздушный автоматический выключатель (ACB) — конструкция, работа, типы и применение».

Что такое MCB (миниатюрный автоматический выключатель)?

МКБ расшифровывается как «Миниатюрный прерыватель цепи». ".
Номинальный ток менее 100 ампер.
Размыкающий ток менее 18 000 ампер.
Характеристики поездки изменить нельзя.
Принцип работы основан на тепловом или термомагнитном режиме.
Подходит для слаботочных цепей (с низким энергопотреблением), например, для домашней проводки.
Обычно используется там, где нормальный ток менее 100 Ампер.

Чтобы узнать больше о MCB, прочтите предыдущую публикацию «MCB (миниатюрный автоматический выключатель) — конструкция, работа, типы и применение».

Что такое MCCB (автоматический выключатель в литом корпусе)?

МКББ расшифровывается как «автоматический выключатель в литом корпусе “.
Номинальный ток в диапазоне 10–2500 А.
Термоуправление для перегрузки и магнитное управление для мгновенного срабатывания при коротком замыкании (короткое замыкание).
Ток отключения может составлять от 10 000 до 200 000 ампер.
Характеристики отключения настраиваются.
Подходит для высокой номинальной мощности и высокой энергии, то есть для коммерческого и промышленного использования.
Обычно используется там, где нормальный ток превышает 100 Ампер.

Основное различие между MCB и MCCB

Основное различие между MCB и MCCB заключается в номинальном токе прерывания, который составляет до 1800 ампер для MCB и 10–200 кА для MCCB.

Публикация по теме: Основное различие между контактором и пускателем.

В следующей таблице показано сравнение и основные различия между MCB и MCCB для разных характеристик.

Имейте в виду, что и MCB, и MCCB классифицируются как автоматические выключатели низкого напряжения, и принцип работы обоих устройств основан на термомагнитном воздействии.

Запись по теме: Разница между реле и автоматическим выключателем

Выбор MCB и MCCB

Теперь вопрос в том, что для ситуации, когда требуется стандартная допустимая нагрузка по току составляет 100 А с отключающей способностью 15 кА, что следует использовать? MCCB или MCCB? Мы предполагаем, что стоимость не сильно отличается.

Оба находятся в литом корпусе и имеют почти одинаковые характеристики, особенно когда мы сравниваем MCCB с фиксированной температурной настройкой, и они классифицируются как автоматические выключатели низкого напряжения. Для магнитной настройки мы можем выбрать MCB в соответствии с кривой, и MCCB будет иметь либо фиксированную настройку, либо ее можно будет отрегулировать.

Публикация по теме: Разница между автоматическим выключателем и изолятором/разъединителем

Каковы критерии выбора MCB или MCCB? Пространство может быть важным моментом, поскольку автоматические выключатели более компактны, но это не имеет большого значения, так как больший размер MCCB также дает много преимуществ, таких как лучший механизм устранения неисправностей. имейте в виду, что и MCB, и MCCB являются автоматическими выключателями низкого напряжения и созданы в соответствии со стандартами IEC 947 (мы собираемся обсудить эти стандарты ниже)

На самом деле существует разница в стандартах, которым они следуют. Предполагается, что MCB работает в соответствии с IEC 60898-1. (Если не указано иное) и поэтому тестируется соответствующим образом. Хотя MCCB тестируется в соответствии с IEC60947-2 . Итак, чтобы понять разницу между MCB и MCCB, нам нужно получить краткое представление об этих двух стандартах.

Публикация по теме: Основное различие между электротехникой и электроникой?

Разница между IEC 60898-1 и IEC 60947-2

IEC60898-1

Определяет поведение автоматического выключателя с номинальным рабочим напряжением не более 440 В (между фазами), номинальным током не более 125 А (у нас есть диапазон 0,5–125 А) и номинальным током короткого замыкания. емкость цепи не более 25 кА (обычно это 10 кА в MCB). Это предназначено для неквалифицированного пользователя (или, скажем, непроинструктированного пользователя) и для устройств, которые, следовательно, не обслуживаются. Также рассматривается степень загрязнения от нуля до максимального загрязнения (степень 2). Это автоматические выключатели, которые мы находим в жилых домах, магазинах, школах и офисах в электрических распределительных щитах.

Похожая статья:В чем разница между нейтралью, землей и землей?

IEC60947-2

Настоящий стандарт распространяется на автоматические выключатели, главные контакты которых предназначены для подключения к цепям, номинальное напряжение которых не превышает 1000 В переменного тока. или 1500 В постоянного тока; он также содержит дополнительные требования к автоматическим выключателям со встроенными предохранителями. Он охватывает очень широкий диапазон стандартной допустимой нагрузки по току (у нас есть диапазон от 6 до 6300 А) и предназначен для опытного пользователя. Устройство также должно поддерживаться должным образом. Также степень загрязнения должна быть 3 и более. Эти автоматические выключатели предназначены для промышленного применения и защищают распределительную сеть до 1000 вольт переменного тока. и 1500 вольт постоянного тока. (Для автоматических выключателей, автоматических выключателей и автоматических выключателей)

Поэтому становится ясно, что эти элементы различаются по своей сути. Автоматический автоматический выключатель, предназначенный для использования в помещении без загрязнения окружающей среды, не подходит для работы в суровых условиях на открытом воздухе, где требуется степень загрязнения 3.

Как правило, автоматические выключатели, сертифицированные по стандарту IEC 60898-1, обладают минимальными характеристиками, необходимыми для обеспечения надлежащей защиты бытовых установок:степень загрязнения 2, импульсное напряжение 4 кВ, напряжение изоляции такое же, как номинальное напряжение. 440В. Именно поэтому мы обычно встречаем ограниченное количество технической информации, напечатанной на автоматических выключателях.

Не обязательно, чтобы автоматические выключатели, сертифицированные по IEC 60898-1, не могли быть сертифицированы по IEC 60947-2, но любой производитель обязательно должен пройти сертификацию. Рейтинг одного и того же MCB может отличаться для разных стандартов, поэтому настоятельно рекомендуется проверять правильность напечатанных на нем данных.

Публикация по теме: Схема электропроводки на лестнице — как управлять лампой из двух мест с помощью двухпозиционных переключателей?

Таким образом, приложение и потребности будут решать, какое устройство следует использовать или выбрать.

Сравнение IEC 69896-1 и IEC 60947-2

Характеристика MCB	IEC 60898-1	IEC 60947-2
Номинальный ток:In	6 – 125 А	0,5–160 А
Отключающая способность SC	<25kA	<50kA
Номинальное напряжение:Ue	400 В	440 В, 500 В, 690 В
Импульсное напряжение:Uimp	4 кВ	6кВ – 8кВ
Степень загрязнения	2	3
Кривые	B,C,D	B,C,D,K,Z,MA
Текущее приложение	AC	AC или DC
Вспомогательные электрические устройства	Нет	Управление мониторингом

Как выбрать MCB или MCCB на разных уровнях цепи?

Ну, так как мы очистили все в приведенных выше разделах, а также данные паспортной таблички MCB также дают соответствующую информацию, но выбор MCB или MCCB основан на определенных такие факторы и условия, как;

Я_CS в % от I_CU . (См. Различие между I_CS и я_CU с точки зрения автоматических выключателей)
Максимальное рабочее напряжение
Напряжение изоляции
Механическая работа (выносливость и долговечность)
Отключающая способность для каждого рабочего напряжения

Ниже приведены типы автоматических выключателей с защитой от магнитных замыканий. Кроме того, чтобы предотвратить случайную перегрузку кабеля без неисправности, в автоматическом выключателе имеется тепловое устройство, исключающее возможность нежелательного срабатывания автоматического выключателя. Для защиты от короткого замыкания в бытовых приборах номинальный ток составляет около 6 кА, а для тяжелой и промышленной эксплуатации он превышает 10 кА.

Тип MCB	Минимальный ток отключения (Ir)	Макс. ток отключения (Ir)	Время работы
Тип B	3	5	0,04–13 сек
Введите C	5	10	0,04–5 сек
Введите D	10	20	0,04–3 сек

кстати, это зависит от ваших потребностей и требований к тому, что вы хотите установить. На ситуацию влияет множество других различных факторов, поэтому вам придется прочитать следующую статью ниже, поскольку мы добавили несколько простых расчетов и формул для установки и выбора MCB для электропроводки.

Приложения	Следующие стандарты
Жилые здания	IEC 60898-1
Коммерческие здания	IEC 60898-1 или IEC 60947-2
Отрасли	IEC 60947-2

В любом случае вам придется прочитать следующую статью о правильном выборе MCB или MCCB в соответствии с вашими цепями нагрузки.

Разница между I_CS и я_CU с точки зрения автоматических выключателей.

Я_CS =Рабочая тормозная способность (означает, что автоматический выключатель может устранить неисправность, но впоследствии его нельзя будет использовать.)

Я_CU =Предельная тормозная способность (означает, что автоматический выключатель может устранить неисправность и остаться в рабочем состоянии)

Характеристики MCB и FUSE

Номинальные значения как автоматического выключателя, так и предохранителя указаны в амперах, что называется номинальным током или номинальным током.
Имейте в виду, что автоматический выключатель или предохранитель с номинальным током 50 А не сработают, если через них протекает ток более 50 А.
Причина в том, что MCB и предохранитель с одинаковым номинальным током имеют разные свойства.
Для MCB на 63 А и предохранителя на 60 А, где он должен сработать через 0,2 с, автоматический выключатель сработает при 260 А, а предохранитель сработает при 600 А. Это показывает, что задержка Fuse очень велика по сравнению с MCB.
Иногда предохранитель перегорает сам по себе без причины. Это может быть связано с предыдущими перегрузками в течение определенного времени, которые не были замечены.
В случае предохранителя, если номинальный ток составляет 60 А, он будет выдерживать до 80 А в течение часа или двух. Это то же самое, как современные кабели из ПВХ выдерживают 50-процентную перегрузку в течение часа.
Для получения более подробной информации можно прочитать предыдущий пост под заголовком «Основные различия между предохранителями и автоматическими выключателями и символы, используемые для автоматических выключателей, предохранителей и защитных устройств».

Что такое ELCB (автомат защиты от утечки на землю)

ELCB расшифровывается как «Автомат защиты от утечки на землю». ” и используется для защиты человека от поражения электрическим током и травм. Потребность в этих устройствах возникает из-за увеличения числа травм, а также смертей от поражения электрическим током.

Это устройство изобретено почти 50 лет назад, но в настоящее время ELCB не подходит из-за его некоторых недостатков, поэтому другое устройство RCB (автоматический выключатель) или RCD (устройство защитного отключения), чье функциональность такая же, но больше преимуществ, но принцип работы полностью отличается от ELCB. некоторые из характеристик ELCB следующие:

Как следует из названия, он работает от тока утечки на землю.
Линия (фаза или фаза), нейтраль (N) и провод заземления, подключенные к точкам нагрузки через ELCB.

Конструкция ELCB:

Согласно международному стандарту каждый корпус электронного устройства должен быть заземлен. Таким образом, не было бы никаких шансов на поражение электрическим током. Для правильной работы ELCB необходимо закопать металлический стержень глубоко в почву, а ELCB соединить между проводом, идущим от стержня, к проводу, прикрепленному к внешнему металлическому корпусу электрического устройства, или можно сказать, что ELCB подключен к провод заземления.

Операция ELCB:

Когда провод под напряжением (случайно) касается металлического корпуса подключенного устройства или прибора, между заземляющим стержнем и металлическим корпусом этого устройства возникает потенциал. Схема (внутри ELCB) определяет разность потенциалов, и когда эта разность потенциалов достигает 50 вольт, ELCB отключает основной источник питания от подключенного устройства. Таким образом, обеспечивается безопасность людей.

Публикация по теме: Как подключить портативный генератор к домашней системе электроснабжения (три способа)

Чтобы узнать время работы ELCB, рассмотрим следующий пример.

Самый безопасный предел тока, который может выдержать человеческое тело (зависит от множества факторов), составляет 30 мА с. Предположим, что сопротивление тела человека (руки-ноги) составляет 500 Ом, и он прикасается к токоведущему проводу с напряжением 230 В переменного тока на землю. Ток, протекающий через тело на землю, будет:

I =220 В/100 Ом =440 мА

Теперь ELCB должен работать в

30 мА с / 440 А =0,068 м с.

Однако в настоящее время он не используется широко из-за некоторых серьезных недостатков, упомянутых в следующем разделе.

Недостатки ELCB:

Без надлежащего заземления ELCB не будет работать. Если провод, прикрепленный к заземленному стержню, ослаблен или оборван, то ELCB не сможет обнаружить потенциально опасное напряжение на металлическом корпусе электрического/электронного устройства.
ELCB крепится между заземляющим проводом и металлическим корпусом электроприборов. Но есть много других параллельных путей для токов, протекающих от корпуса подключенного устройства к земле, минуя заземляющий провод. Например. в доме много металлических труб, которые могут обеспечить параллельный путь для тока, протекающего к земле. Таким образом, иногда ELCB не может обнаружить опасное напряжение на металлическом корпусе устройства, что может привести к серьезным травмам.
Если кто-то коснется фазного провода под напряжением, ELCB не сработает, потому что в этом случае в проводе заземления не будет протекать ток. На самом деле ток течет от провода под напряжением к земле через тело человека.
Когда провод под напряжением соприкасается с нейтральным проводом, происходит короткое замыкание, следовательно, ELCB не сработает, поскольку в проводе заземления не будет тока.
Есть много случаев, когда в заземляющем проводе протекает ток, но в таких случаях ситуация не является опасной, но дает ложное срабатывание, например. удар молнии, в заземляющем проводе начинает течь ток, и ELCB отключается.

Чтобы преодолеть вышеуказанные недостатки ELCB, было изобретено другое устройство, называемое устройством защитного отключения (RCB), которое можно использовать для защиты от утечки на землю.

Похожие сообщения

ELCB (автоматический выключатель с защитой от утечки на землю) — конструкция, типы и работа
Как найти номинальное сечение кабеля и провода для электропроводки

Что такое RCD , RCB или RCCB ?

Остаточное текущее устройство (УЗО ) также известен как автоматический выключатель (Рефлексия ) или Автомат защитного отключения (RCCB ).

Устройство защитного отключения (RCB) работает на основе предположения, что ток, идущий к электронному устройству, должен выходить из нейтрального провода, если нет другого пути для протекания тока. Проще говоря, RCB измеряет ток, проходящий внутри подключенного устройства и выходящий из устройства. Если бы оба этих тока были равны, то проблем с нормальной работой устройства не было бы.

Это устройство также известно как Current Operated ELCB. который в настоящее время известен как RCCB. . Это устройство является более чувствительным и точным, чем ELCB, и его функциональность не зависит (полностью) от соединения заземленного провода, как ELCB напряжения. Некоторые из характеристик RCCB (RCD или RCB) следующие:

Наиболее широко используется УЗО от 30 мА до 10 мА.
УЗО от 300 до 500 мА используются для противопожарной защиты, например, в цепях освещения с небольшой вероятностью поражения электрическим током.
Линия (фаза или фаза) и нейтраль (N), оба провода подключены к точкам нагрузки через УЗО (УЗО)
УЗО срабатывает и отключается при наличии тока замыкания на землю в цепи.
То же количество тока должно протекать через нейтральный провод, что и ток, протекающий по проводу под напряжением (фазе), т. е. равный ток должен протекать как по фазному, так и по нейтральному проводу.
Если УЗО обнаружит неравный ток (Ток фазы и нейтрали должен быть таким же, как указано выше) в фазном или нейтральном проводе, он разомкнет цепь и отключит точки нагрузки через 30 м с.
Устройства RCD очень эффективны для защиты от поражения электрическим током.
В доме, где система заземления подключена только к заземляющему стержню, а не к основным входящим кабелям питания, все цепи должны быть защищены с помощью УЗО, в противном случае MCB может не получить указанный ток короткого замыкания, что важно для отключения MCB от подключенные цепи.

Работа с УЗО или УЗО с током:

Полярность фазной обмотки и нейтральной обмотки в нормальных условиях противоположны. Следовательно, ЭДС, создаваемая фазным проводом, уравновешивается ЭДС нейтрального провода. Если есть разница входящих и исходящих токов, то результирующая ЭДС не будет равна нулю и может быть воспринята ТТ УЗО. Сигнал с трансформатора тока RCB поступает в цепь RCB и размыкает главные силовые контакты.

Преимущества RCD:

Если нет связи между землей и корпусом устройства, и человек касается металлического корпуса этого устройства. В этом случае входящий и исходящий ток будут разными, и RCB сработает, в отличие от ELCB.
Удары молнии не влияют на работу устройства защитного отключения.
Ошибка срабатывания отсутствует.

Запись по теме:Типы коммутаторов — конструкция, работа и применение

Недостатки RCD:

УЗО не обеспечивает защиту от перегрузки по току . Но главный автоматический выключатель отключит цепь, так как УЗО не сработает в случае неисправности фазной или нейтральной линии, т. е. короткого замыкания и перегрузки. По этой причине RCBO (MCB с RCD в одном блоке) используются для надлежащей защиты.
Он работает только с нормальными формами волны предложения т. е. он не обнаружит пульсирующий постоянный ток и полуволновую выпрямленную форму волны. По этой причине используются специальные ВДТ, также работающие на выпрямленном пульсирующем постоянном напряжении.
Раздражающая работа УЗО при резких изменениях тока нагрузки . УЗО очень чувствительны и очень быстро срабатывают даже при очень небольшом токе неисправности. В случае включения старых электроприборов через землю протекает небольшой постоянный ток, который приводит к отключению цепи.
УЗО не защитит от перегрева, ударов под напряжением и нейтралью и подключения розетки к клеммам под напряжением и нейтралью .

АВДТ (автоматический выключатель остаточного тока с перегрузкой)

Поскольку мы знаем, что УЗО не обеспечивает защиту от перегрузки, поэтому MCB и RCD представлены в одном блоке, известном как RCBO (автоматический выключатель остаточного тока с перегрузкой). . Принципы работы такие же, как и выше, но они обеспечивают более надежную работу с защитой от перегрузки в одном корпусе.

Публикация по теме: Различные типы систем электропроводки и способы монтажа электропроводки

Разница между ELCB и RCD (RCCB)

В следующей таблице показаны основные различия между ELCB и RCD (также известными как RCCB или RCB).

Характеристика	ELCB	RCCB (также известный как RCD или RCB)
Аббревиатура	Автомат защиты от утечки на землю	Автомат защитного отключения
Операция	Управляемое напряжением устройство (старое название, старая технология).	Используемое в настоящее время устройство (новое имя, новая технология).
Обнаружение ошибок	Обнаруживает только замыкания на землю, которые проходят через главный заземляющий провод.	Он обнаружит любое замыкание на землю. Вот почему сейчас они используют вместо ELCB.
Соединение	Подключение к фазе, нейтрали и проводу заземления.	Он подключается только к фазе и нейтральному проводу.
Установка	Необходимо заземление.	Заземление не требуется.
Типы	AC = используется для переменного тока. A =используется для прямоугольной волны. B = Привык к DC.	AC =используется для переменного тока. A =используется для прямоугольной волны. B =Используется для постоянного тока
Неприятное срабатывание	Меньше	Высокий
Стоимость	Дорого	Меньше затрат
Приложения	Не рекомендуется. Замените его на RCCD.	В настоящее время почти все системы электропроводки используют УЗО.

Имейте в виду, что и ELCB, и RCCB используются для одной и той же цели, но соединение проводки отличается, т.е. в RCCB через него должны быть подключены только фаза и нулевой провод, тогда как в ELCB, основной провод заземления подключен через него.

Публикация по теме: Разница между конденсатором и суперконденсатором

Вот таблица на изображении для справки.

В следующей сравнительной таблице показаны различия между MCB, MCCB, RCD и ELCB с функциями защиты.

Изображение	Имя	Короткое замыкание	Перегрузка	Утечка земли
	MCB Миниатюрный автоматический выключатель	✅	✅	❌
	MCCB Автоматический выключатель в литом корпусе	✅	✅	❌
	УЗО Остаточное текущее устройство	✅	✅	✅
	ELCB Автомат защиты от утечки на землю	❌	️✅	✅
