Термины, которые необходимо знать для установки уплотнения в центробежных насосах

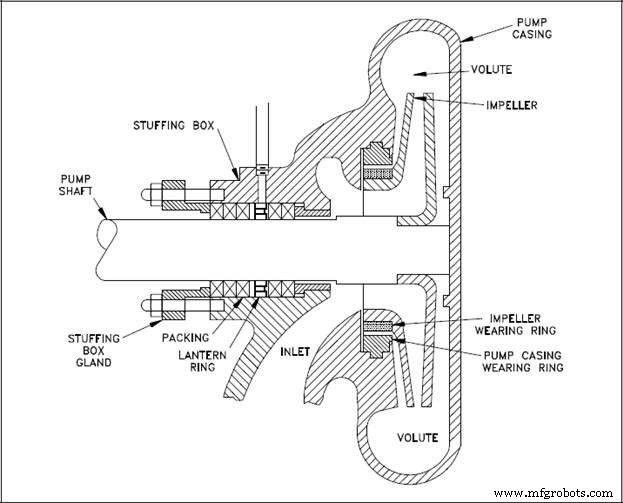

Фонарное кольцо, сальник, сальник… Смогли бы вы идентифицировать эти детали на центробежном насосе и правильно определить их назначение? Центробежные насосы содержат множество деталей с названиями, неизвестными тем, кто только начинает работать с системами обработки жидкости. Я отправился в Центр технического обслуживания кранов. чтобы получить общую информацию о деталях, о которых вам нужно знать для набивки центробежных насосов.

Основное кольцо (втулка сальника)

При набивке насоса базовое кольцо или втулка сальниковой коробки устанавливается в первую очередь на дно сальниковой коробки. Эта втулка предназначена для предотвращения выдавливания набивки через дно сальниковой коробки.

Втулка вала

Втулка вала представляет собой полую металлическую трубку, которая защищает вал от износа уплотнения. В упаковочных материалах он обычно имеет твердосплавное покрытие для увеличения срока службы.

Упаковка

Упаковка бывает разных размеров и типов. Выбор упаковки определяется приложением. Существуют различные набивки для абразивных, высокотемпературных, санитарных и коррозионно-активных сред. Уплотнение, как правило, имеет низкие первоначальные затраты, но со временем может стать более дорогим, поскольку требует большего обслуживания и допускает большие потери продукта, чем механические уплотнения. У нас есть еще одна запись в блоге, в которой объясняются основные различия между набивкой и механическими уплотнениями. также. В любом случае в сальниковую коробку устанавливается несколько колец набивки, при этом фонарное кольцо ориентировано в разных местах. Обратитесь к руководству по эксплуатации и техническому обслуживанию для правильной ориентации.

Кольцо фонаря

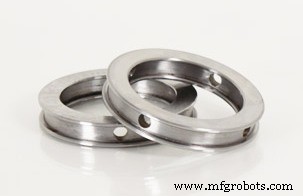

Фонарные кольца, также называемые «уплотнительной клеткой» или «водяными уплотнительными кольцами», используются, когда необходима внешняя смазка. Обычно они изготавливаются из ПТФЭ или бронзы и обычно разъемные. Фонарное кольцо имеет несколько отверстий по бокам для облегчения смазки. Набивка требует смазки, чтобы сохранять ее прохладной и вымывать коррозионно-активные химические вещества и абразивные частицы. Часто бывает необходимо промыть фонарное кольцо из внешнего источника, особенно если перекачиваемый продукт загрязнен или очень абразивен.

Сальник

Эта деталь устанавливается в последнюю очередь, после того как набивка уже установлена ​​в сальник. Сальник помогает удерживать набивку внутри сальниковой коробки. Очень важно НЕ перетяните этот кусок! Часто операторы перетягивают сальник, пытаясь предотвратить утечку. Тем не менее, набивка спроектирована так, чтобы допускать некоторую утечку, чтобы обеспечить надлежащую смазку области уплотнения. Подробнее об этом читайте в нашем блоге, в котором объясняется, почему помпа потребляет слишком много энергии. .

Слишком плотный сальник также может привести к тому, что насос будет потреблять больше энергии. Когда набивка сжимается, она плотно сжимается вокруг втулки вала, вызывая дополнительное сопротивление валу.

Знание названий различных частей центробежного насоса и их функций имеет решающее значение для правильного обслуживания и эксплуатации насоса. Потратьте время, чтобы обучить себя и свою команду всем компонентам, чтобы сократить время простоя на техническое обслуживание и обеспечить эффективную работу насосов.
