Элементы TTL NOR и OR

Анализ цепей TTL

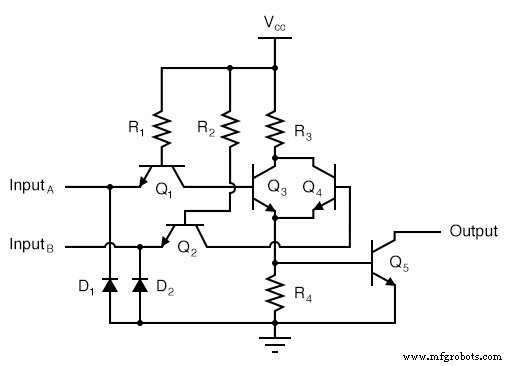

Давайте рассмотрим следующую схему TTL и проанализируем ее работу:

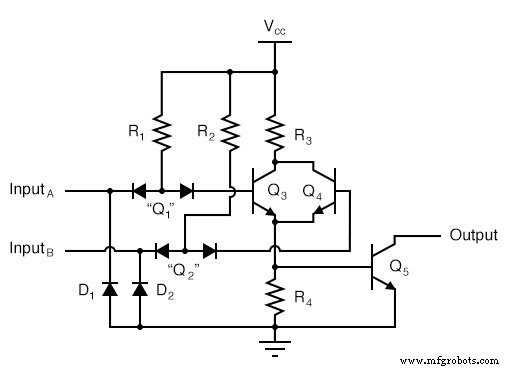

Транзисторы Q1 и Q2 расположены так же, как транзистор Q1 во всех других схемах TTL. Вместо того, чтобы работать как усилители, Q1 и Q2 оба используются как двухдиодные «управляющие» цепи. Мы можем заменить Q1 и Q2 наборами диодов, чтобы проиллюстрировать:

Если вход A остается плавающим (или подключен к Vcc), ток будет проходить через базу транзистора Q3, насыщая его. Если вход A заземлен, этот ток отводится от базы Q3 через левый управляющий диод «Q1», тем самым заставляя Q3 отключаться. То же самое можно сказать о входе B и транзисторе Q4:логический уровень входа B определяет проводимость Q4:либо насыщенная, либо отсечка.

Обратите внимание, как транзисторы Q3 и Q4 подключены параллельно на их выводах коллектора и эмиттера. По сути, эти два транзистора действуют как параллельные переключатели, пропуская ток через резисторы R3 и R4 в соответствии с логическими уровнями входов A и B. Если любой вход находится на «высоком» (1) уровне, то по крайней мере один из двух транзисторов (Q3 и / или Q4) будет насыщен, пропуская ток через резисторы R3 и R4, и включит конечный выходной транзистор Q5 на « низкий »(0) логический уровень выхода. Единственный способ, которым выход этой схемы может когда-либо перейти в состояние «высокий» (1), - это если оба Q3 и Q4 обрезаны, что означает оба входы должны быть заземлены или иметь низкий уровень (0).

Таблица истинности NOR Gate

Таким образом, таблица истинности этой схемы эквивалентна логическому элементу ИЛИ-НЕ:

Преобразование схемы TTL логического элемента ИЛИ в логический элемент ИЛИ

Чтобы превратить эту схему затвора ИЛИ-ИЛИ в затвор ИЛИ, нам нужно будет инвертировать выходной логический уровень с помощью другого транзисторного каскада, как мы это сделали в примере с затвором И-И-И:

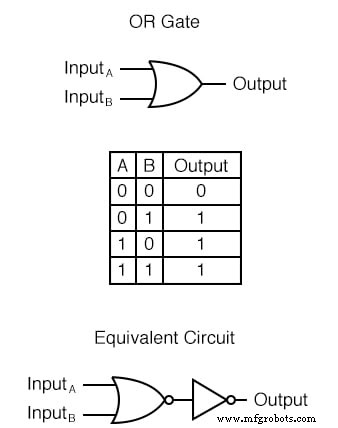

Таблица истинности ИЛИ

Таблица истинности и эквивалентная схема логического элемента (вентиль ИЛИ-НЕ с инвертированным выходом) показаны здесь:

Конечно, выходные каскады с тотемными полюсами также возможны как в логических схемах ИЛИ, так и ИЛИ ТТЛ.

ОБЗОР:

• Логический элемент ИЛИ может быть создан путем добавления каскада инвертора к выходу схемы логического элемента ИЛИ-ИЛИ.
