Основные уравнения и законы цепей постоянного тока для инженеров

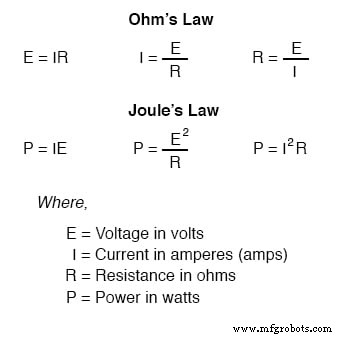

Уравнение мощности закона Ома и закона Джоуля

Примечание: Символ V (часто U в Европе) часто используется для обозначения напряжения вместо E. Во многих текстах проектировщики используют V исключительно для напряжения, в то время как E может представлять напряжение источника, а V — падение напряжения на нагрузке. Символы также могут взаимозаменяться в зависимости от контекста.

Законы Кирхгофа по напряжению и току

Алгебраическая сумма всех напряжений вокруг любой замкнутой цепи должна быть равна нулю.

— Закон Кирхгофа по напряжениям (KVL)

Алгебраическая сумма токов, входящих в узел и выходящих из него, должна быть равна нулю.

— Закон Кирхгофа по токам (KCL)

Эти законы лежат в основе анализа любой цепи постоянного тока, обеспечивая сохранение энергии и непрерывность тока.
