Схема светодиодного фейдера:что это такое и как это работает?
В последнее время светодиодные светильники стали использоваться все чаще из-за того, насколько они дешевы и долговечны. Кроме того, светодиоды потребляют меньше энергии, чем другие источники света.
Кроме того, вы можете просматривать различные приложения, такие как украшения для дома или офиса, аварийное освещение, автомобильные дневные ходовые огни, обычные лампы и многое другое.
Выцветание светодиодов является одним из таких важных приложений. Здесь вы можете настроить свои светодиодные фонари, чтобы увеличить или уменьшить их интенсивность для различных целей.
Итак, в этой статье мы расскажем вам все, что вам нужно знать о затухании светодиодов и о том, как создать простую схему светодиодного фейдера с макетной платой, печатной платой, таймером IC 555.
Готовый? Начнем!

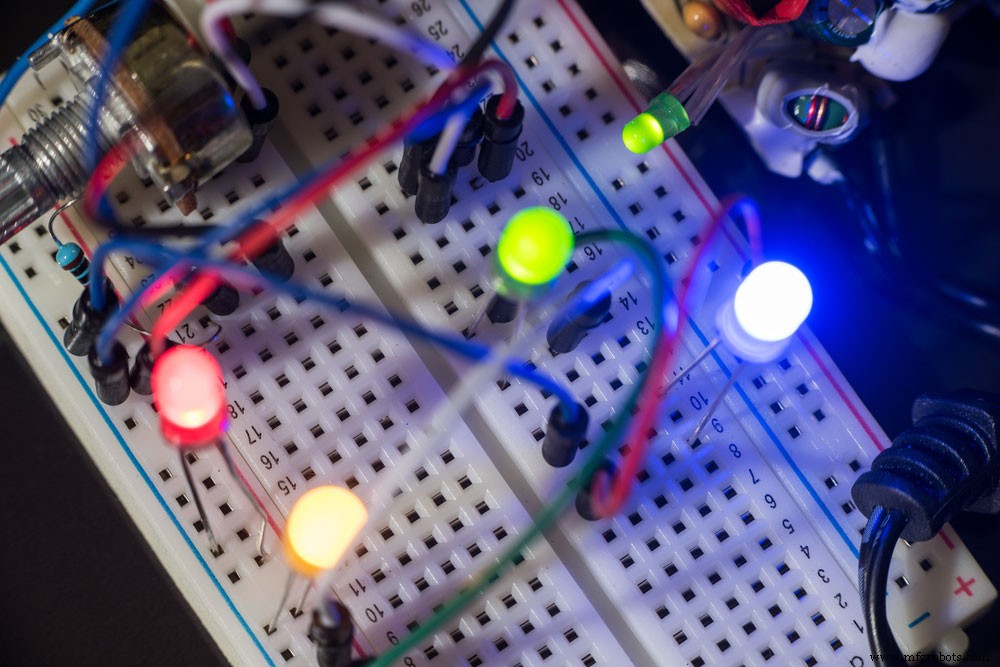

Принцип работы светодиодных ламп с замиранием вверх-вниз
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445286.jpg)
Светящиеся диоды
Схема светодиода с замиранием вверх-вниз состоит в основном из конденсатора и транзистора. Кроме того, светодиод работает в условиях прямого смещения. Другими словами, светодиод загорается, когда вы подключаете положительную клемму к положительной клемме, а отрицательную клемму к отрицательной клемме аккумулятора.
Для этой схемы затухания вверх-вниз светодиод будет работать только тогда, когда вы заземлите отрицательную клемму, в то время как положительная клемма получает некоторое напряжение. Итак, когда вы нажмете кнопку, конденсатор начнет заряжаться и разряжаться. И этот процесс заставляет светодиод постепенно уменьшаться, увеличиваться и уменьшаться.
Как добиться затухания светодиодных ламп?
Здесь мы обсудим, как создать схему постепенного включения светодиода, используя три метода:макетную плату, печатную плату и таймер IC 555.

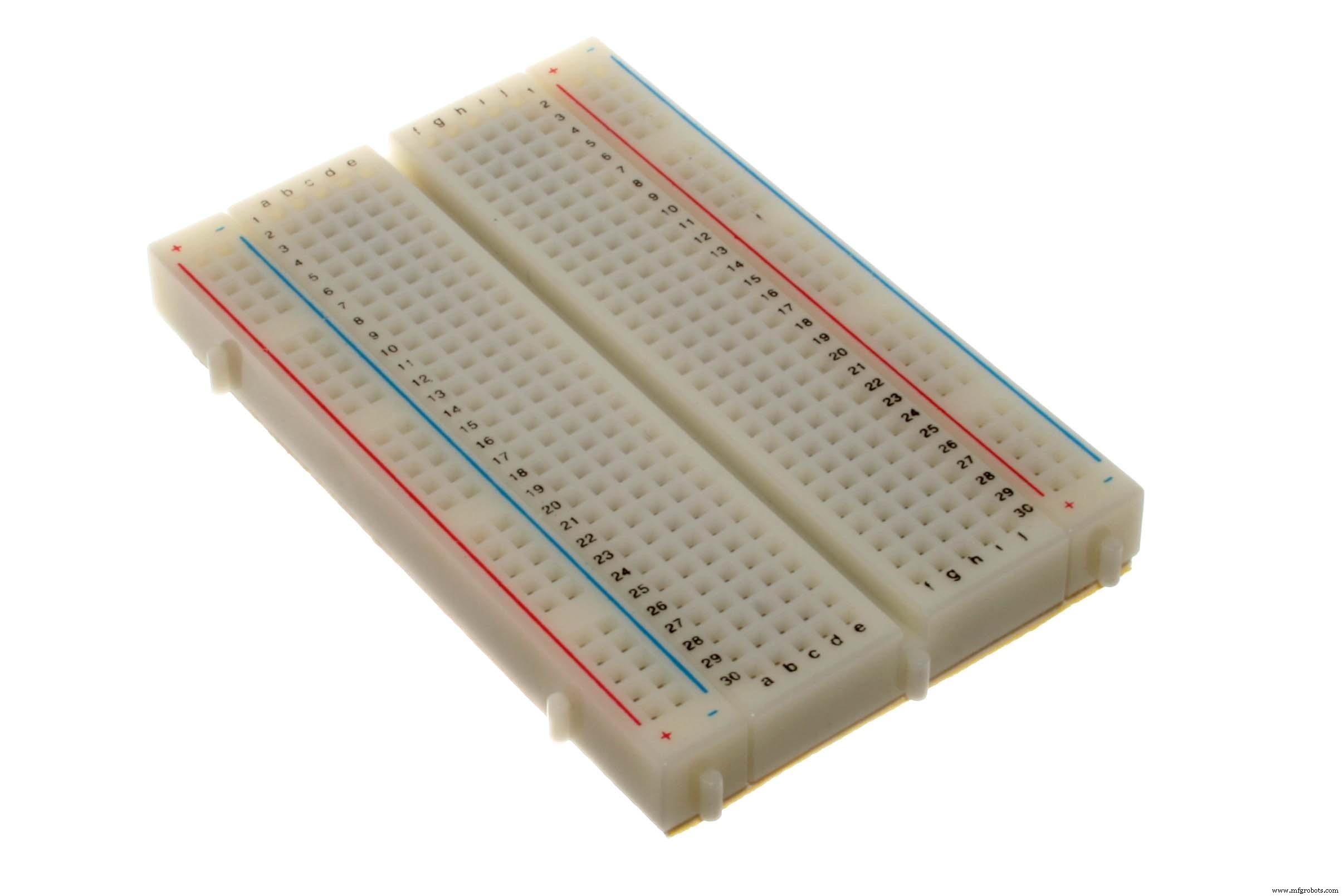

Затухание светодиодного освещения с помощью макетной платы
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445252.jpg)
Макет

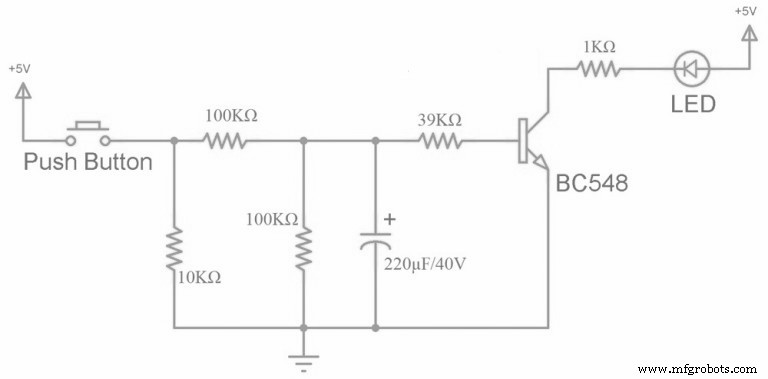

Эта схема следует принципу затухания вверх-вниз, который мы обсуждали ранее. С его помощью вы можете легко увеличивать и уменьшать яркость светодиодов. Вот принципиальная схема, которую мы будем изучать:
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445391.jpg)
Схема 1
Необходимые компоненты
- Конденсатор 220 мкФ
- (2) резистора 100 кОм
- Резисторы 10 кОм
- Резисторы 39 кОм
- Резисторы 100 Ом
- Светодиод
- Подключение проводов
- Питание 5 В
- Мини-макет
- BC 548 (транзистор NPN)
- Переключатель включения/выключения (кнопка)
Строительство
Для схемы необходимо подключить источник питания к выключателю (кнопке). Кроме того, подключите резистор 10 кОм после кнопки, чтобы кнопка могла оставаться в раскрывающемся режиме. По этой причине кнопка начинается с низкого уровня и становится высоким, когда вы ее нажимаете.
Затем подключите переключатель к резистору 100 кОм. Этот резистор будет заряжать конденсатор емкостью 220 мкФ. Кроме того, подключите резистор 39 кОм перед транзистором. Конденсатор будет разряжаться через этот резистор.
Кроме того, подключите второй резистор 100 кОм, соответствующий конденсатору. Это позволит резистору 39 кОм получить большую часть разряда конденсатора.
Кроме того, транзистор, который мы используем, представляет собой NPN-транзистор серии BC548. Плюс транзистор запускается в выключенном состоянии.
Кроме того, напряжение будет поступать к коллектору только в том случае, если на базовую область подается некоторое напряжение. Для базы транзистора требуется минимальное напряжение 0,7 В.
Когда вы подаете это напряжение на базу, транзистор начинает проводить ток.
В результате напряжение течет от эмиттера к коллектору.
Наконец, вы можете поместить PN-диод, например 1N4007, между резистором 100 кОм и конденсатором, чтобы разряд конденсатора проходил только через другие резисторы.
Как управлять плавным переходом светодиодного освещения с помощью макетной платы
Прежде всего, включите цепь.
Затем нажмите кнопку и подождите, пока светодиод погаснет, что увеличит его яркость.
Обратите внимание, что напряжение течет через диод и ряд резисторов 100 кОм, когда вы нажимаете кнопку.
После этого связанные конденсаторы заряжаются и распределяют ток по базе транзистора, которая начинает проводить ток. Затем напряжение эмиттера передается на заземляющий коллектор и отрицательную клемму светодиода.
Наконец, вы можете отпустить переключатель, чтобы светодиод погас, а конденсатор разрядился.
Ограничения
- Цвет светодиодов может меняться в зависимости от температуры и возраста.
- Вы должны обеспечить правильное напряжение, иначе вы рискуете повредить светодиоды.
Затухание светодиодов с помощью печатной платы
Для этой схемы мы будем использовать программное обеспечение для моделирования принципиальной схемы перед ее проектированием. Итак, для моделирования схемы мы будем использовать пакет проектирования Proteus.

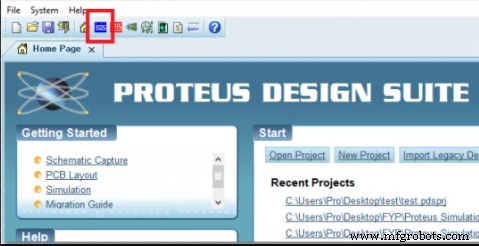

После загрузки и установки программного обеспечения Proteus откройте новую схему, щелкнув значок ISIS в меню.
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445326.jpg)
Руководство по Proteus Design Suite

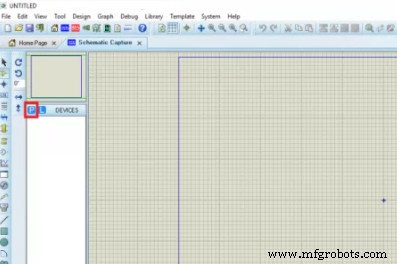

Когда появится ваша новая схема, щелкните значок P в боковом меню, чтобы открыть окно. Здесь вы можете выбрать все необходимые компоненты.
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445475.jpg)
Руководство по программному обеспечению Proteus 2

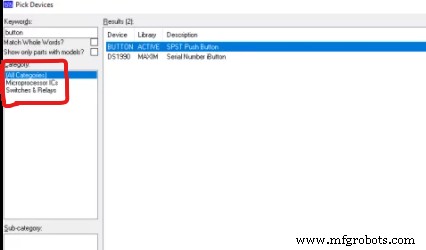

Затем введите названия компонентов, необходимых для вашей схемы, чтобы они отображались в списке справа.
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445408.jpg)
Руководство по программному обеспечению Proteus 3

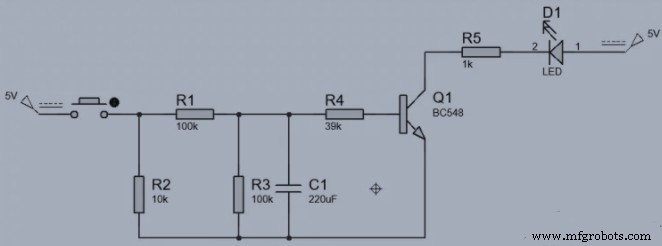

Итак, когда вы закончите моделирование схемы, у вас должна получиться диаграмма, подобная этой:
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445552.jpg)
Схема 2
Принцип работы
Светодиод в этой схеме работает не в режиме обратного смещения, а в режиме прямого смещения. Другими словами, он работает только при подключении к положительной клемме источника питания. Кроме того, он оснащен кнопкой, которая запускает процесс зарядки и разрядки конденсатора при нажатии или отпускании.
Необходимые компоненты
- Электролитический конденсатор 220 мкФ
- Резистор 100 кОм (2)
- Резистор 10 кОм (1)
- Резистор 39 кОм (1)
- Резистор 100 Ом (1)
- Транзистор BC 548 NPN (1)
- Светодиоды
- Кнопочный переключатель
- Перемычки
- Зажим для аккумулятора
- Печатная плата
- FeCl3
- Паяльник
- Клей для горячего клея
Строительство
Во-первых, получите свою печатную плату, чтобы сделать схему. Итак, распечатайте смоделированную схему на листе масляной бумаги, поместите ее на печатную плату и прогладьте, пока она не распечатается на плате. Этот процесс займет до пяти минут.
Примечание. Прежде чем приклеивать масляную бумагу, удалите медный слой на плате с помощью скребка для печатных плат.

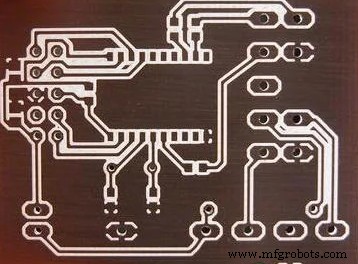

Когда вы закончите печать, окуните плату в некоторое количество FeCI3. раствор горячей воды, чтобы избавиться от лишней меди. Затем снова соскребите печатную плату с помощью скребка и просверлите отверстия в соответствующих местах.
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445524.jpg)
Компоновка печатной платы
Теперь припаяйте все компоненты на плате в соответствии с вашей симуляцией схемы. Наконец, проверьте, работает ли схема. Если это не так, удалите и снова подключите компоненты. Кроме того, используйте горячий клей для положительных и отрицательных клемм аккумулятора, чтобы они не отсоединились от цепи.
Как работать
Эта схема работает так же, как и схема плавного включения на макетной плате.
Затухание в цепи с помощью таймера IC 555

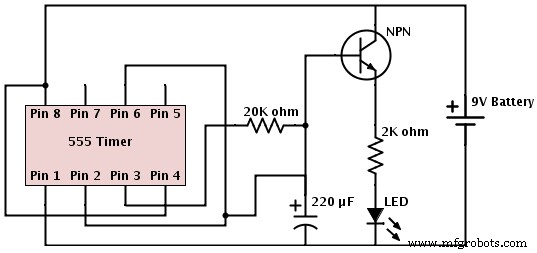

Здесь мы узнаем, как создать схему плавного включения светодиода с таймером 555. Вот принципиальная схема, которую мы будем изучать:
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445663.jpg)
Схема 3
Необходимые компоненты
Вот компоненты, которые вам понадобятся для этой схемы:
- ИС таймера 555
- Светодиод
- Конденсатор 10 мкФ
- Транзистор BC547
- Батарея (9 В)
- 100 кОм, резистор 470 Ом
- Перемычки и макетная плата
![](https://www.mfgrobots.com/article/uploadfiles/202207/2022073015445646.jpg)
Таймер IC 555
Принцип работы
Создать схему медленного затухания светодиодов с таймером 555 очень просто. Здесь мы будем использовать IC 555 в нестабильном режиме и транзистор для усиления тока. IC 555 в нестабильном режиме будет колебаться на определенной частоте.
Другими словами, выход PIN 3 периодически становится высоким и низким. Таким образом, в этой схеме, когда на выводе 3 появляется высокий уровень, транзистор будет усиливать ток. Таким образом, он пропускает ток к конденсатору и заряжает его до 2/3 VCC. Во время этого процесса светодиод излучает свет.
После этого выход PIN 3 становится низким и выключает транзистор. Таким образом, разрядив конденсатор через переход коллектор-эмиттер. Кроме того, это придает светодиоду эффект затухания.
Строительство
Как мы упоминали ранее, построить схему фейдера с таймером 555 несложно. Все, что вам нужно сделать, это следовать электрической схеме. Затем убедитесь, что таймер 555 находится в правильном положении и все поляризованные компоненты находятся в правильном положении.
Схема светодиодного фейдера — приложения
Вот некоторые примеры применения схемы светодиодных ламп с замиранием вверх-вниз:
- Схемы затухающих светодиодов работают в домашних условиях
- Полезно в торговых центрах для приглушения света в местах, где нет людей.
- Вы можете использовать гаснущие светодиоды в качестве указателей поворота в автомобиле.
Схема светодиодного фейдера– Округление
С годами популярность светодиодных ламп росла.
Но дело не только в том, насколько они дешевы или долговечны.
Вместо этого это из-за того, сколько красочных проектов вы можете реализовать с любой схемой светодиодного освещения.
Вряд ли есть какие-либо ограничения на то, что вы можете делать со светодиодами и выцветающими светодиодами. Вы можете создавать красивые украшения или получать оповещения из своего автомобиля.
Ну, это округляет эту статью. Если у вас есть какие-либо предложения или вопросы, свяжитесь с нами, и мы будем рады помочь.
