Быстрое прототипирование из листового металла: практическое руководство

Быстрое прототипирование все чаще применяется во всем мире, доказывая свою эффективность. Этот термин появился относительно недавно и изначально ассоциировался преимущественно с 3D-печатью. Однако, когда проектировщики и разработчики продуктов оценили его преимущества, спрос на быстрые технологии изготовления прототипов вырос многократно. Поэтому разрабатываются новые методы прототипирования из пластиков и металлов, которые можно отнести к категории «быстрых». Одним из них является технология прототипирования из листового металла. Рассмотрим, как холодная штамповка листового металла может стать методом быстрого изготовления прототипов.

Что такое обработка листового металла на самом деле?

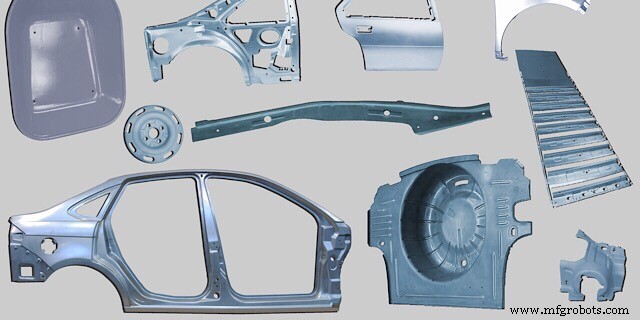

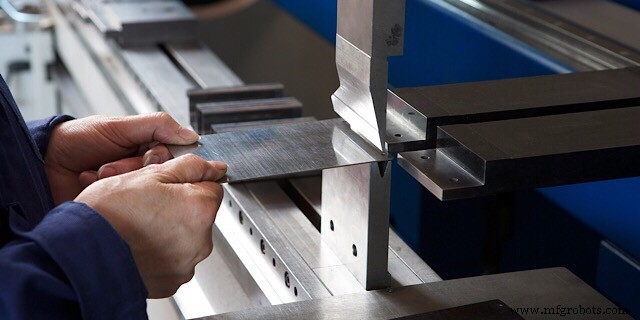

Штамповка листового металла — важный инструмент производства тонкостенных конструкций из металлов с хорошей пластичностью. Главное преимущество этого процесса по сравнению с другими методами «давления» — отсутствие необходимости нагрева заготовки, как это делается при штамповке. Тонкие металлические листы можно гнуть в холодном состоянии. Это обеспечивает быстрый, экономичный и экологичный производственный процесс. Многие современные конструкции изготавливаются из листового металла. Например, кузов автомобиля полностью состоит из листового металла, что значительно снижает вес машины.

От штамповки листа к быстрому прототипированию

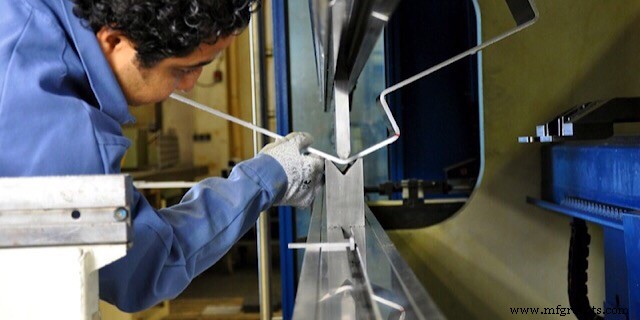

Чтобы понять, какие изменения необходимы для превращения традиционного процесса обработки листового металла в технологию быстрого прототипирования, нужно проанализировать, на каких этапах затрачивается больше всего времени. Основные компоненты штамповки листа: гидравлический (или с другим приводом) пресс для приложения давления, матрица, закрепленная на пластине пресса и имеющая полость, соответствующую желаемой форме детали, и штамп — деталь, которая давит на лист металла, вдавливая его в матрицу. Штамп обычно имеет выпуклую поверхность, повторяющую вогнутую поверхность матрицы. Существует множество других специализированных инструментов, но они служат для поддержки процесса, а не для его осуществления. Мы сосредоточимся на ключевых элементах системы.

Где можно улучшить прототипирование из листового металла

Как улучшить процесс, чтобы превратить его в технологию быстрого прототипирования листового металла? Во-первых, нужно определить слабое звено. При штамповке листа именно изготовление нестандартных матриц и штампов определяет общий срок изготовления прототипа. Матрицы и штампы обычно делают из закаленного инструментального стального сорта, который очень трудно обрабатывать. Самый эффективный способ сократить срок изготовления прототипов из листового металла — уменьшить время производства матриц и штампов. Это можно реализовать несколькими способами.

1. Управление жизненным циклом изделия (PLM). Производство оснастки — это тоже продукт, а PLM — информационная система поддержки продукта, которая резко сокращает время на стадии НИОКР, верификации дизайна, управления ресурсами, планирования и создания NC-программ. PLM интегрирует все отдельные стадии жизни изделия и координирует производство оснастки.
2. Использование более простых материалов. Быстрое прототипирование не требует высокой долговечности оснастки. Большинству разработчиков нужно всего несколько образцов для тестов, поэтому материал матрицы может быть более мягким. Например, можно использовать алюминиевые сплавы. Такие матрицы выдерживают ограниченную серию, но её объема может быть достаточно для сроков службы матрицы. При этом более мягкий материал значительно сокращает срок её изготовления.
3. Применение современных систем ЧПУ и САПР. Многие матрицы имеют сложные полости или множество элементов. Ручная обработка займет слишком много времени или будет невозможна. Поэтому применяют САПР-системы, позволяющие создавать управляющие программы для любой полости матрицы.
4. Использование взаимозаменяемых матриц. Матрицы обычно состоят из базовых элементов для фиксации на прессе и полости для формирования детали. Чтобы сократить объем обработки, полость можно изготовить отдельно. Тогда матрица будет состоять из двух частей, её точность будет ниже, но прототипы обычно не требуют идеальной точности.
5. Отказ от автоматизации. Современные массовые процессы штамповки сильно автоматизированы, что выгодно в долгосрочной перспективе. Однако настройка и проверка автоматизации занимают время и только мешают прототипированию. Поэтому в таких сложных областях, как загрузка/разгрузка деталей, сортировка заготовок, транспортировка между станками, лучше избегать сложной автоматизации.

Услуги металлообработки как ярлык к быстрому прототипированию

Изготовление прототипов из листового металла — задача непростая. Если вы только начинаете, может быть трудно освоить традиционную штамповку для оптимизации затрат. Для перехода к более продвинутому прототипированию потребуется много усилий и средств. Но есть ярлык.

Если вы не планируете заниматься сериальным производством деталей из листового металла, а являетесь разработчиком или дизайнером, который просто хочет быстрее вывести продукт на рынок, не углубляясь во все нюансы обработки стали, титана или алюминия, — услуги прототипирования металлов могут стать отличным решением.

Компании, предоставляющие услуги штамповки, имеют преимущество: они закупают листовой металл по складским ценам со скидкой за объем. У них есть современное оборудование и огромный опыт, так как они зарабатывают на изготовлении таких деталей. Вам достаточно предоставить 3D-модель или чертеж — они помогут оптимизировать дизайн для производства и изготовят прототипную партию в кратчайшие сроки.

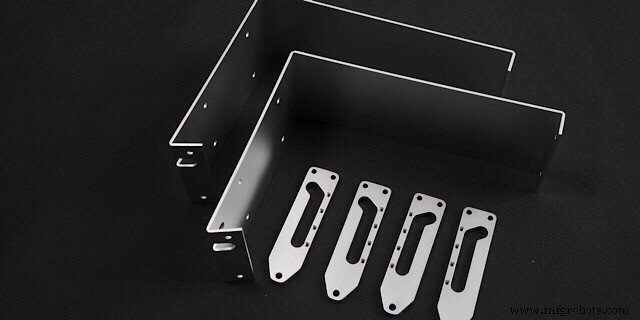

Быстрое прототипирование листового металла в WayKen

В WayKen мы предоставляем высококачественные услуги быстрого прототипирования, включая высокоточное ЧПУ-прототипирование, ЧПУ-фрезеровку, штамповку листового металла, SLA и SLS, вакуумное литье, отделочную обработку поверхности, быстрое изготовление оснастки и др. — для автомобильных деталей, деталей из листового металла, компонентов бытовой техники, медицинских приборов, игрушек и многого другого.
