Перпендикулярность в GD&T: практическое руководство для механических инженеров

В инженерных чертежах допуски перпендикулярности позволяют задать допустимое отклонение ориентации взаимно перпендикулярных элементов. Символ перпендикулярности используется для гарантии собираемости сопрягающихся поверхностей.

В GD&T перпендикулярность имеет два значения в зависимости от опорного элемента:

• Поверхностная перпендикулярность — контролирует взаимное перпендикулярное положение двух плоскостей или элементов (90°). Зона допуска — две параллельные плоскости.
• Осевая перпендикулярность — контролирует перпендикулярность оси элемента (отверстия, вала) опорной плоскости. Зона допуска — цилиндр вокруг теоретически идеальной оси.

Описание перпендикулярности

Поверхностная перпендикулярность

Двухмерный символ GD&T, контролирующий перпендикулярность между двумя поверхностями. Обычно описывает ориентацию одной плоскости относительно опорной. Допуск косвенно контролирует угол 90° через ограничение расположения поверхности.

Зона допуска: две параллельные плоскости. Контролируемая поверхность должна лежать между ними.

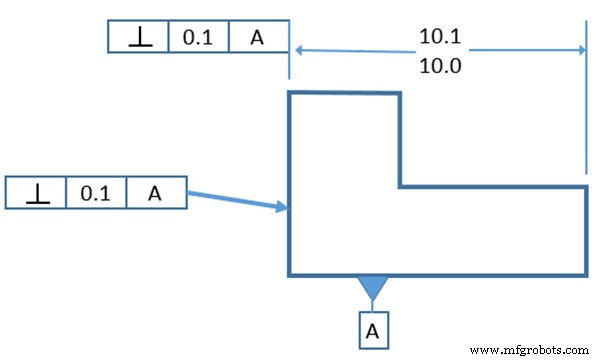

На рисунке показаны два способа указания: как часть размерной цепочки или прямо к элементу. В обоих случаях требуется ссылка на опорную базу «А».

Осевая перпендикулярность

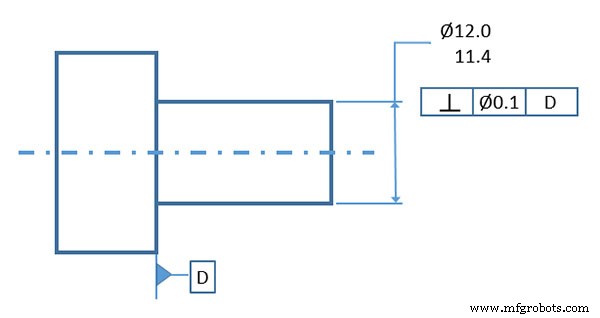

Часто применяется к вращающимся телам (валы, отверстия). Рамка допуска содержит символ диаметра (Ø). Элемент может быть внешним (штырь) или внутренним (отверстие).

Это 3D-допуск, задающий цилиндрическую зону, в которой должна лежать ось элемента. Ось цилиндра перпендикулярна опоре «D».

Зона допуска перпендикулярности

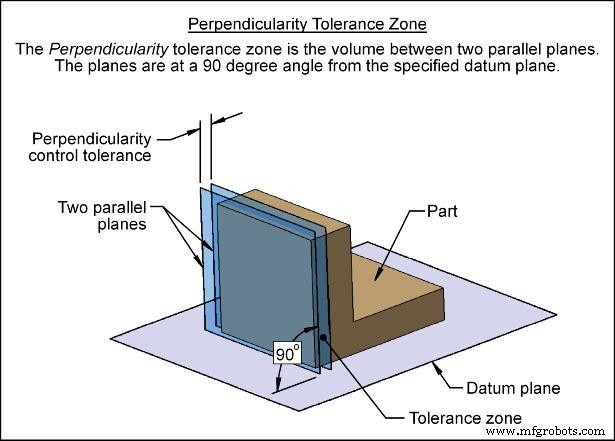

Поверхностная: зона допуска

Две параллельные плоскости. Расстояние между ними задается в рамке допуска — чем меньше, тем строже. Зона не контролирует угол напрямую, а создает коридор, перпендикулярный опоре, сохраняя планарность проверяемой поверхности.

Осевая: зона допуска

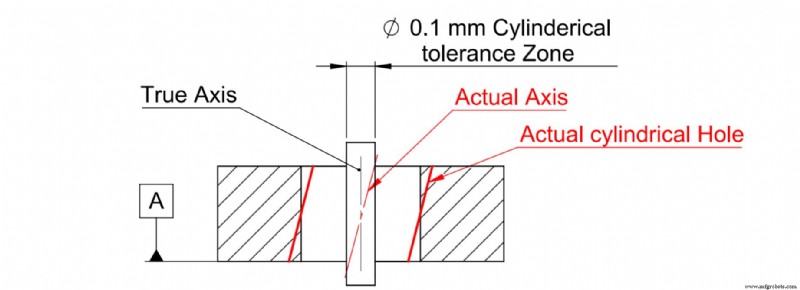

Цилиндрическая зона вокруг теоретической оси, идеально перпендикулярной опоре. Все точки реальной оси должны лежать внутри. Символ ⌀ в рамке указывает на цилиндричность зоны. Позволяет контролировать и отверстия, и валы, с учетом дополнительных допусков (MMC/LMC).

Измерение перпендикулярности

Оба типа относительно просто измеряются по сравнению с другими символами GD&T.

Поверхностная: измеряется микрометрической головкой (альтиметром). Опорная поверхность прижимается к плите. Движение допускается только в вертикальном направлении. Показания прибора дают величину отклонения.

Осевая: обычно измеряется специальными приборами (калибрами), рассчитанными на виртуальное условие (ВС). Часто назначается в условии MMC для гарантии сборки. Дополнительные допуски влияют на пределы приемлемых размеров.

Применение перпендикулярности

Благодаря простоте и наглядности — один из самых частых символов GD&T.

• Поверхностная форма контролирует плоскости и цилиндрические поверхности (например, перпендикулярность боковой поверхности цилиндра основанию). Применяется и к средней плоскости.
• Осевая форма контролирует оси отверстий и штырей для обеспечения идеальной сборки.
