Понимание разницы между фаской и скосом в ЧПУ-обработке

Распространенная практика в производстве деталей — снижение риска повреждений или травм от острых углов детали. Для решения механик снимает часть 90° угла, создавая фаску, также называемую сколом. Хотя термины «фаска» и «скос» часто используются как синонимы, между ними есть четкая техническая разница. Разберем отличия и то, как ЧПУ-обработка использует эти элементы.

Что такое скос (bevel)?

Скос — наклонный край, не перпендикулярный поверхности объекта. «Скос» — более распространенный термин в паре «скос/фаска». Хотя их часто взаимозаменяют, в техническом контексте есть разница.

Скос — наклонный край между двумя главными поверхностями детали, удобный для соединения с другой поверхностью. Угол скоса может быть любым, кроме 45°. Помогают улучшить износостойкость, безопасность и эстетику. Многие режущие инструменты имеют скошенные края. Стеклянные столешницы и зеркала делают скошенными для предотвращения порезов.

Что такое фаска (chamfer)?

В отличие от скоса, соединяющего деталь с другой, фаска осуществляет переход между двумя перпендикулярными поверхностями одной детали. Фаска всегда под углом 45°. Фаска снимает острые края 90° угла детали для предотвращения травм при манипулировании. Также защищает углы детали от повреждений, повышая общую целостность.

Термин широко используется в машиностроении и механической инженерии. Инструменты: фасковые фрезы и фасковые шлифовальные станки. Фасковые края применяются и для эстетики, и для функционала. Помимо эстетики — в дизайне параболических зеркал и печатных плат. Механики используют фасковые фрезы или «инструменты» при фрезеровании для создания скосов или фаск. Скос может требовать больше проходов и большую зону резания, чем фаска, но это субъективно. Двухфасковая концевая фреза может срезать фаски сверху и снизу без переворачивания заготовки.

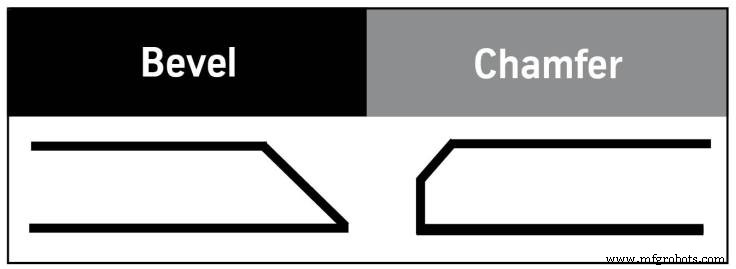

Различия между скосом и фаской

Определение

• Скос — гипотенуза между двумя главными гранями.
• Фаска — срез, обычно под 45° к смежной главной грани.

Инструмент

• Скос делается скосовым инструментом.
• Фаска — фасковым инструментом.

Внутренняя геометрия

• Внутренний край скоса — ромб.
• Внутренний край фаски — восьмиугольник.

Смысловой нюанс

• Скос не обязательно означает резание.
• Фаска подразумевает резание.

Стоимость добавления дополнительных элементов в дизайн

Причины использования скосов и фасок для защиты деталей и пользователей очевидны. Однако эти элементы чаще нужны для эстетики, чем для функции, и увеличивают стоимость производства.

Практические вопросы перед включением скосов/фасок в дизайн:

• Нужна ли детали фаска/скос для функции?
• Требуется ли скос для безопасности?
• Как контролировать допуск фаски/скоса?
• Является ли это стоимоэффективной функцией?

Фаски и скосы требуют дополнительного времени производства. Умноженное на партию, даже +10% времени на деталь быстро накапливается. Если нет необходимой функции — пересмотрите. Указанные допуски тоже нужно ревизировать: более строгие допуски требуют больше времени на изготовление и контроль, повышая стоимость.

Проектирование фасок вместо скругления углов снижает стоимость. Фаска уменьшает время резания прямых углов и позволяет использовать более дешевые инструменты. Внутренняя фаска также предотвращает накопление пыли и отходов в углах.

Учитывая все эти вопросы перед проектированием скосов/фасок, получаете преимущества. Если дизайн не требует этих функций — исключение упростит производство, сэкономит время и деньги. Если нужны — можно снизить влияние на время и стоимость: дать широкие допуски, упростить изготовление, если точные размеры не критичны. Другой вариант — убрать фаску из 3D-модели и добавить примечание на 2D-чертеже: «снять все острые края».
