BrewBench: набор для мониторинга температуры на Arduino и ESP32

Компоненты и материалы

Arduino Yun (оригинал), Yun Rev 2, ESP8266, ESP32 или любой Arduino	×	1
Термистор (Adafruit) — аналоговый датчик, можно с термоколодцем	×	1
DS18B20 — цифровой датчик (нужен резистор 4,7 кОм)	×	1
PT100 — аналоговый RTD (нужен усилитель: MAX31865 или ZJIA DC 24V передатчик)	×	1
Резистор 10 кОм (для термистора)	×	1
Резистор 4,75 кОм (для DS18B20)	×	1
Модуль реле 2-канальный (SainSmart) — для нагревателя/насоса RIMS	×	1
Макетная плата	×	1
Перемычки	×	1
DHT11 (температура + влажность, 4 пина)	×	1
DHT22 (температура)	×	1

Приложения и сервисы

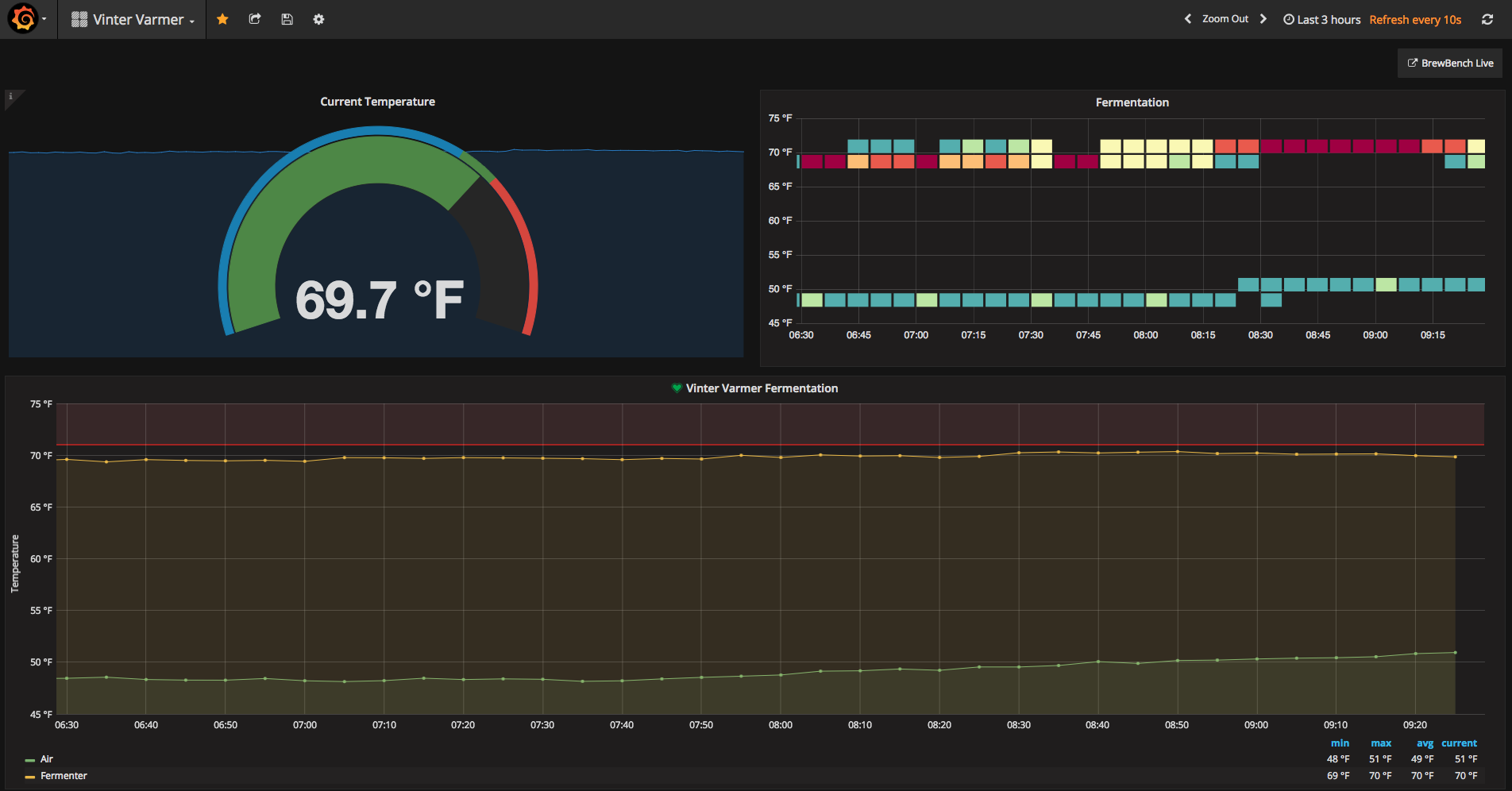

BrewBench Monitor — веб/мобильный интерфейс для мониторинга температур в локальной сети
BrewBench Forum — сообщество и форум

О проекте

BrewBench: набор для мониторинга температуры на Arduino и ESP32

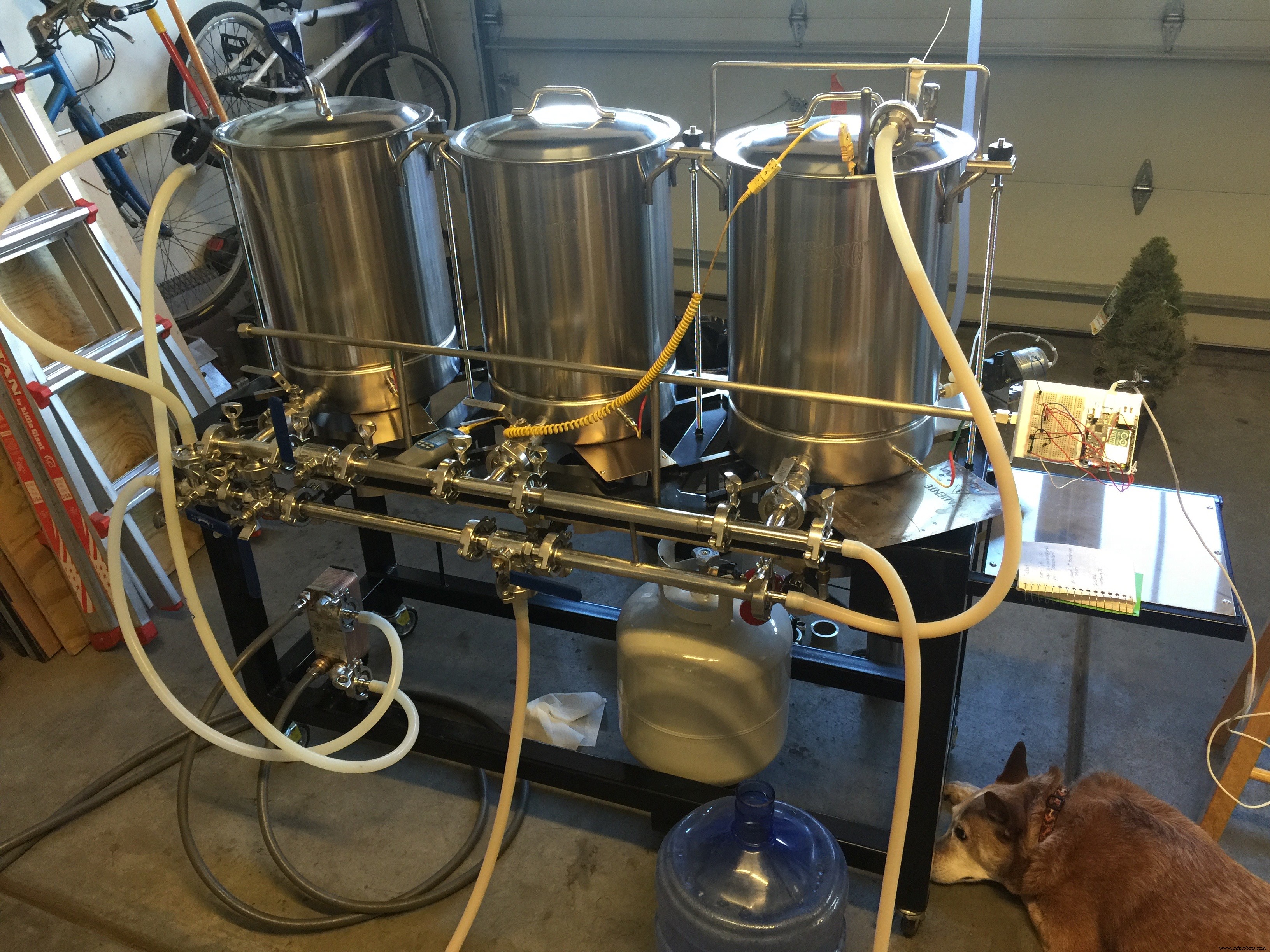

BrewBench — монитор, контроллер и система оповещений для домашнего пивоварения на базе Arduino. Использует Arduino REST API для опроса термисторов на аналоговых входах. Можно подключить реле к цифровым пинам и добавить нагреватель/насос для создания RIMS-системы. Программа автоматически включает/выключает нагрев/насос для поддержания заданной температуры.

Настройка Arduino

Подключите к WiFi (см. документацию Arduino Yun)
Включите REST API (см. документацию Arduino Yun)
Скачайте скетч с monitor.brewbench.co

Подключение датчиков и реле

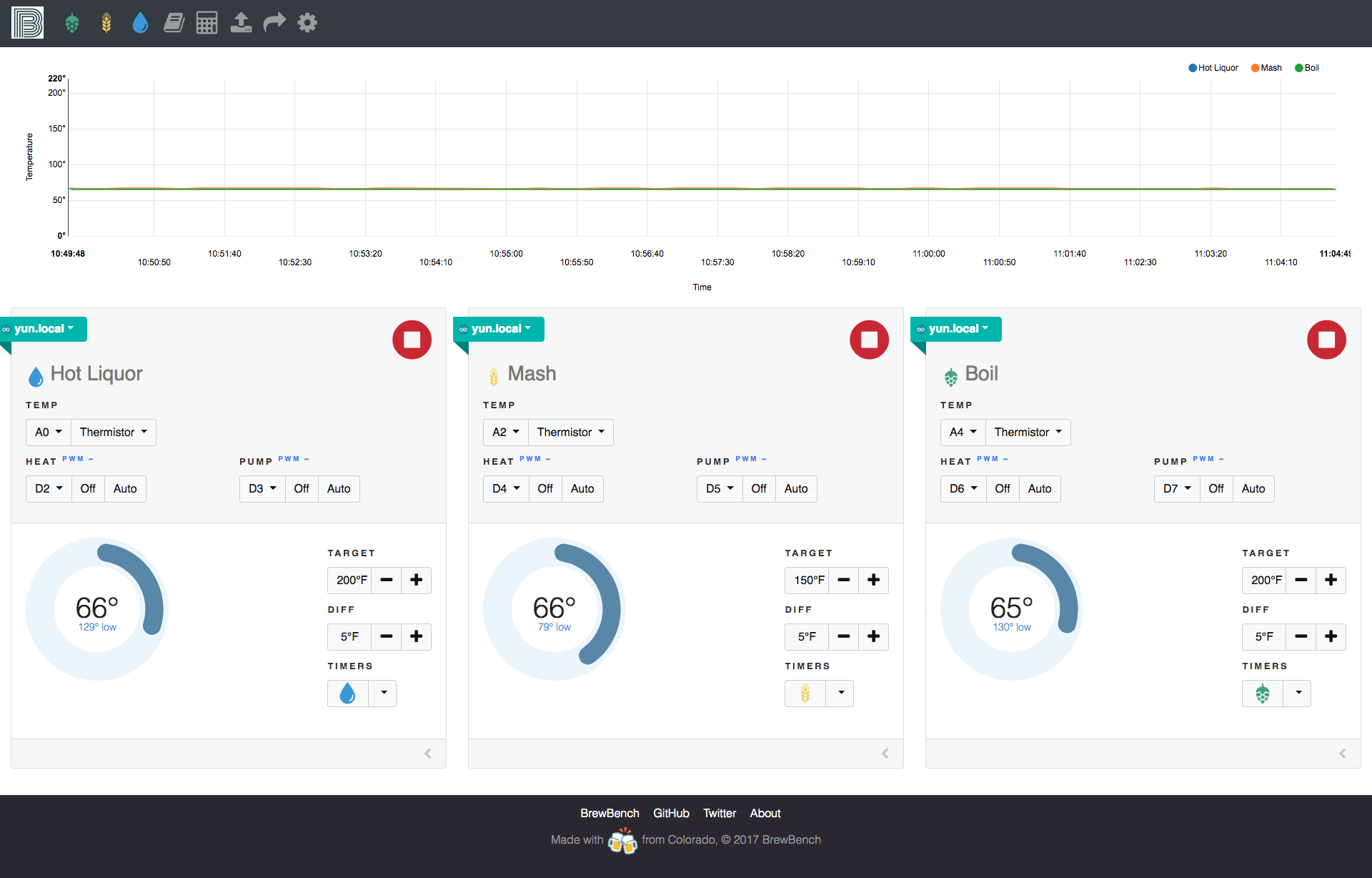

После подключения датчиков температуры к аналоговым или цифровым пинам, откройте веб-приложение, в настройках укажите IP-адрес или hostname Arduino. Добавьте датчик и начинайте варить.

https://monitor.brewbench.co

Код

GitHub

https://github.com/brewbench
https://github.com/brewbench/monitor

Схемы

brewbench-wiring-diagram_LLQb2ug236.fzz (Fritzing)

brewbench-wiring-diagram-ssr_n5M5jhndSB.fzz (Fritzing)
