Простой проект с ИК-датчиком на Arduino UNO

Компоненты и материалы

О проекте

Привет! Сегодня покажу, как подключить ИК-датчик к Arduino UNO. Начнем!

Компоненты

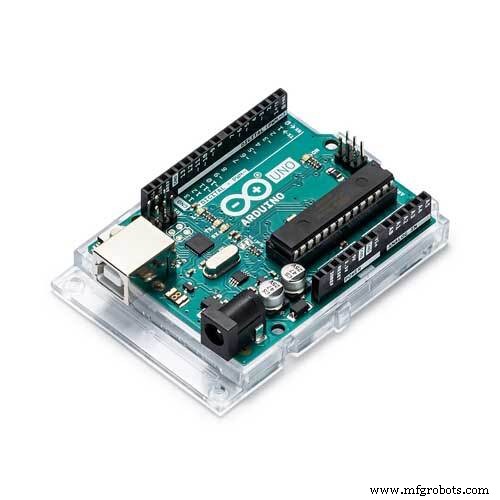

1. Arduino Uno

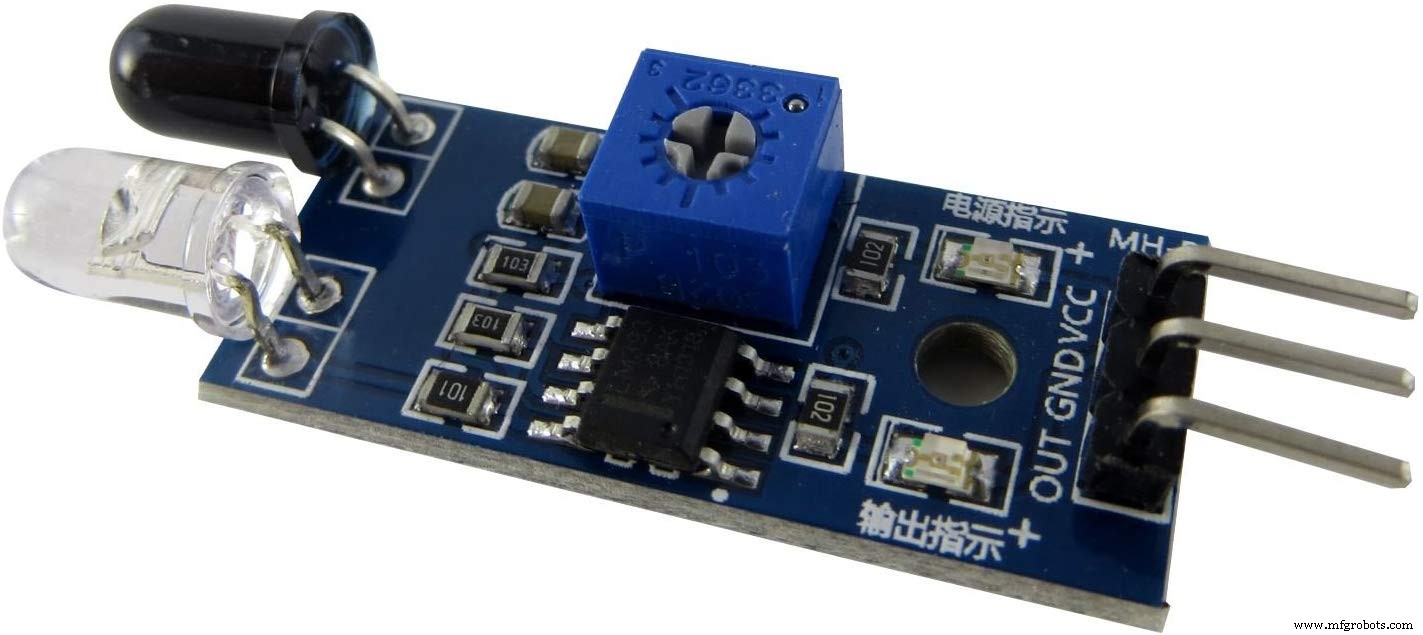

2. ИК-датчик
3. Светодиод (LED)
4. USB-кабель для Arduino

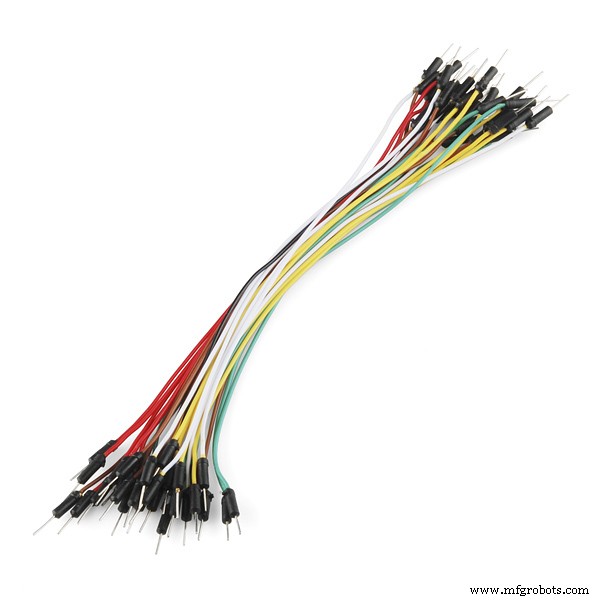

5. Перемычки

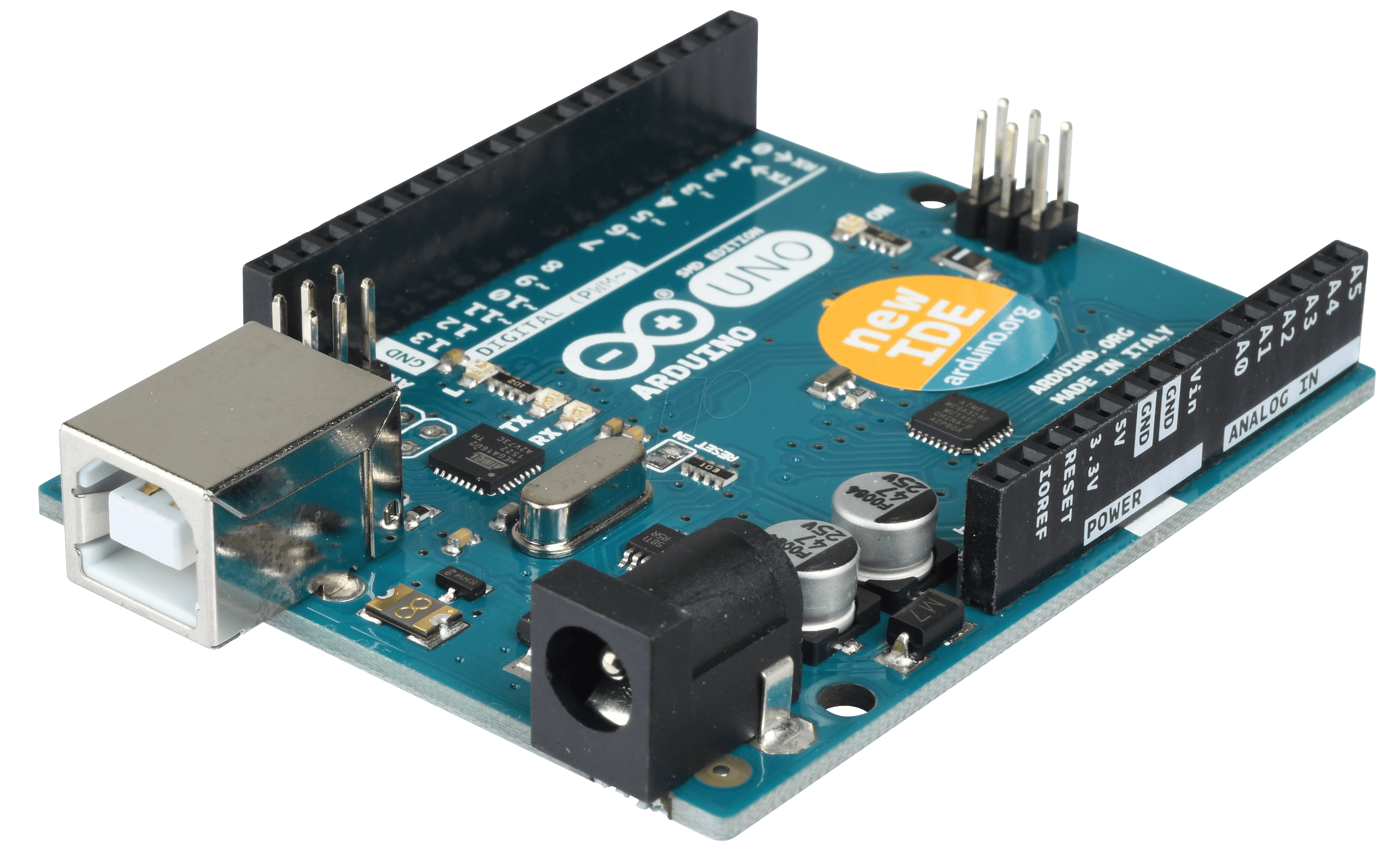

Для чего используется Arduino Uno? Arduino — открытая электроника на базе простого железа и ПО. Платы читают входы (свет на сенсоре, нажатие кнопки, твит) и превращают их в выходы (зажигание светодиода, запуск мотора, публикация в сети).

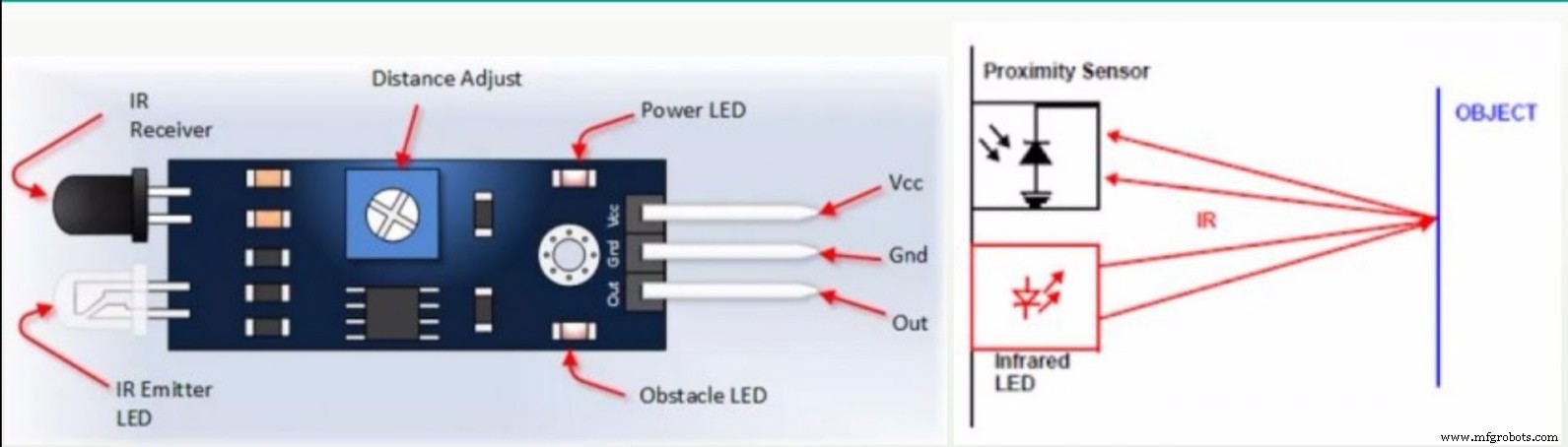

Что такое инфракрасный датчик? Электронное устройство, излучающее ИК-луч для 감지 окружающей среды. Измеряет тепло объекта и обнаруживает движение. Пассивные ИК-датчики (PIR) только измеряют ИК-излучение, не излучая его сами.

Может ли ИК-датчик обнаружить человека? Да, PIR-сенсоры используются для обнаружения людей. Grid-EYE детектирует человека по ИК-излучению тела. Каждый человек излучает ИК-энергию в определенном диапазоне длин волн. Поглощенное излучение меняет температуру материала. Напряжение на выходе: 2,8 В на 15 см до 0,4 В на 150 см при питании 4,5–5,5 В.

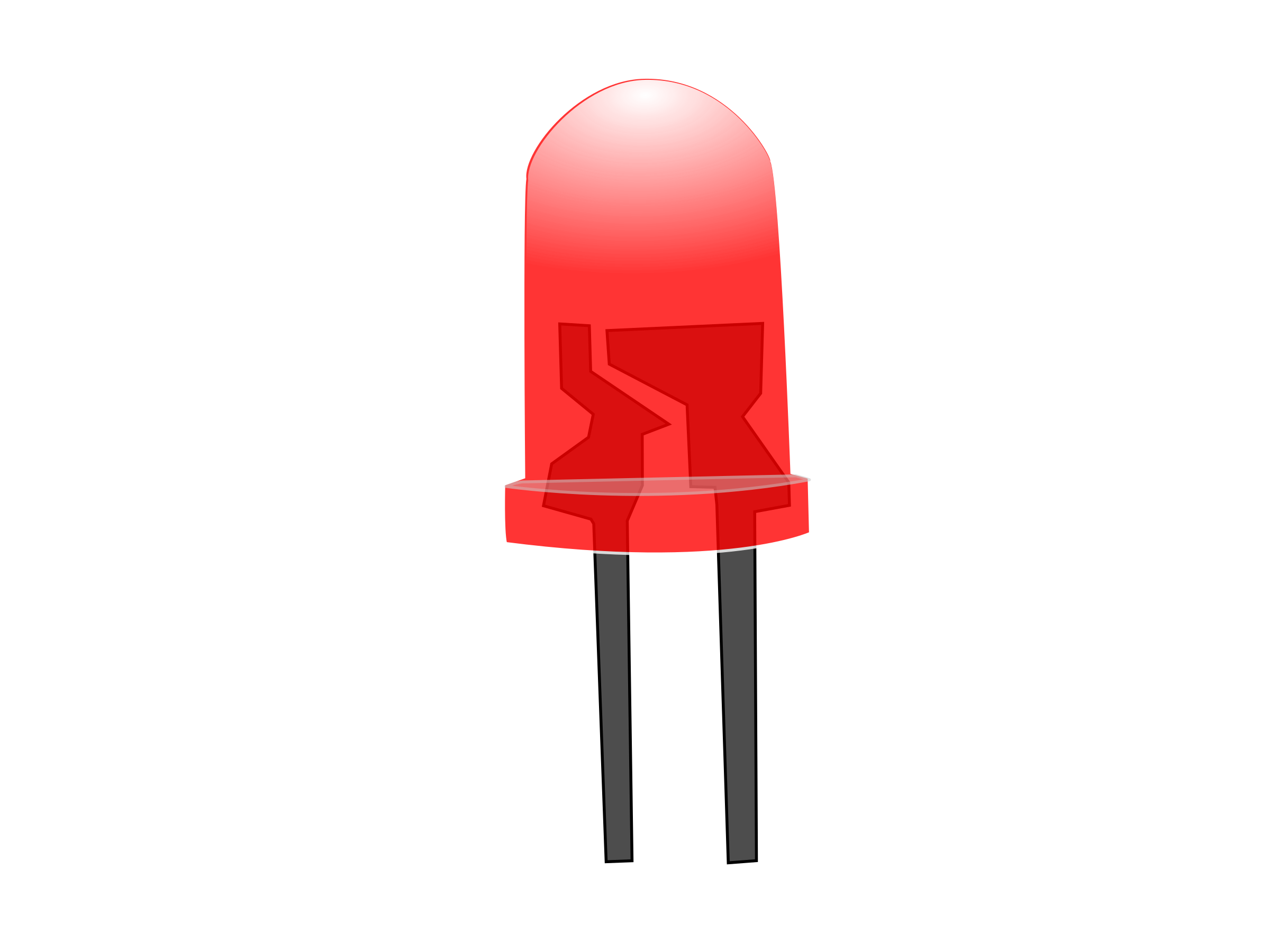

Что такое светодиод (LED)? Light-Emitting Diode — полупроводник, светящийся при прохождении тока. Ранние LED давали только красный свет, современные — красный, зеленый, синий (RGB) и другие цвета.

Код

Скетч для ИК-датчика

int IRSensor = 2; // ИК-датчик на пине 2
int LED = 13;     // Встроенный светодиод на пине 13

void setup() {
  pinMode(IRSensor, INPUT);  // пин датчика — вход
  pinMode(LED, OUTPUT);      // пин светодиода — выход
}

void loop() {
  int statusSensor = digitalRead(IRSensor);
  if (statusSensor == 1)
    digitalWrite(LED, LOW);  // датчик сработал — гасим LED
  else
    digitalWrite(LED, HIGH); // датчик не сработал — зажигаем LED
}

Примечание: логика работы зависит от типа датчика (обычно LOW — объект обнаружен). Проверьте даташит вашего модуля.
