Типы шланговых соединений и варианты использования

Как правильно выбрать концевое соединение шланга

<эм> Дуг Нордстрем, старший менеджер по продуктам

Промышленные шланги играют важнейшую роль на предприятиях по всему миру, но они часто поставляются без практических рекомендаций от производителя. Выбор шланга, установка, проверка и техническое обслуживание обычно остаются на усмотрение пользователя или установщика. И если сделан неправильный выбор, указанные шланги могут работать неоптимально и могут преждевременно выйти из строя, что может привести к более высоким затратам и возможным угрозам безопасности на вашем предприятии.

Ваши концевые соединения шланга являются хорошим примером. Существует множество типов гибких концевых соединений шлангов, которые следует учитывать при проектировании жидкостной системы, и выбор неправильного типа может нарушить ваш технологический процесс, подвергнуть риску рабочих и поставить под угрозу вашу прибыль. Важно регулярно проверять производительность ваших оконечных соединений и учитывать, может ли другой тип повысить эффективность или качество вашей системы.

Чтобы обеспечить безопасность работников и контролировать расходы, вам необходим доступ к высококачественным шлангам, доступным в различных материалах и с различными характеристиками, а также информация о правильном использовании и уходе за шлангами. Не знаете, с чего начать при выборе правильного концевого соединения шланга для ваших нужд? Примите во внимание следующие три элемента:отраслевые стандарты, тип шланга и технические характеристики системы.

Учитывайте стандарты вашей отрасли

В различных отраслях промышленности требуются торцевые соединения, предназначенные для конкретных целей. Выбор торцевых соединений, разработанных специально для вашей отрасли, является ключом к достижению и поддержанию высокой производительности вашей гидравлической системы. Ниже приведены некоторые распространенные промышленные применения и технические характеристики торцевых соединений.

Фармацевтика, биофармацевтика и биотехнология

В области фармацевтики и биотехнологии санитария и гигиена часто имеют первостепенное значение, когда речь идет о конструкции жидкостной системы. Торцевые соединения, используемые в этой отрасли, разработаны с учетом этого — их легче очищать, либо разбирая систему для тщательной очистки, либо используя процесс CIP (очистка на месте). Поверхности предназначены для предотвращения роста бактерий и устойчивы к коррозии.

Полупроводник

В производстве полупроводников чистота материала обычно является главным приоритетом при проектировании жидкостных систем. Торцевые соединения, используемые на рынке полупроводников, имеют высокую чистоту для использования в чувствительных средах, с очень тонкой резьбой, спроектированной и покрытой материалом для повышения устойчивости к отложениям и загрязнениям.

Общепромышленный

Для многих других применений промышленных жидкостных систем инженеров-проектировщиков больше всего интересует способность торцевых соединений и фитингов работать под высоким давлением. Эти торцевые соединения рассчитаны на основе давления в фунтах на квадратный дюйм и иногда требуют дополнительной подготовки трубы для соответствия требованиям к давлению.

Посмотрите, как выбрать торцевые соединения шлангов, оптимальные для вашего процесса

Учитывайте требования к шлангу

Проницаемость и химическая совместимость

Требования к материалам торцевых соединений и шлангов могут варьироваться в зависимости от требований к коррозии и требований к проникновению в зависимости от применения. Шланги из любого материала в определенной степени проницаемы, и перед использованием каждый из них должен быть проверен на совместимость с приложением. Точно так же химическая совместимость (т. е. отсутствие химической реакции при контакте двух веществ) необходима для многих применений жидкостных систем. Крайне важно найти подходящие материалы для шлангов, чтобы смягчить химические реакции, повреждение системы или коррозию.

Номинальные значения давления и температуры

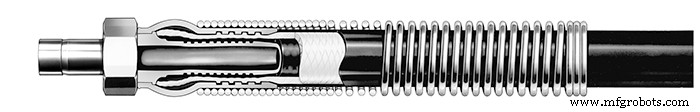

В зависимости от области применения компоненты жидкостной системы должны выдерживать определенные давления и температуры. В условиях высокого давления и высоких температур, таких как гидравлические системы и другие общепромышленные применения, обычно выбирают кольцевые шланги с одинарной или двойной оплеткой и гофрированной центральной трубкой. Требования к высокому давлению и высокой температуре часто идут рука об руку с динамическими приложениями, в которых шланг должен изгибаться или менять положение, что также может повлиять на выбор шланга.

Материал шланга

Металлические сердечники - хороший выбор для общих нужд. Шланги с металлическим сердечником рассчитаны на температуру от -325° до 850° F, что иногда делает их единственным выбором материала для экстремальных температур. Силикон, с другой стороны, является обычным выбором для гигиенических применений из-за гибкости материала. Однако силикон имеет ограниченную химическую совместимость и является абсорбирующим, что может привести к загрязнению. Из-за недостатков силикона в гигиенических целях его заменяют фторполимерными сердечниками. ПТФЭ, ПФА и ФЭП — это три распространенных фторполимера с немного более высокими температурными характеристиками, чем у силикона. Кроме того, термопластичные (нейлоновые) шланги обычно используются в гидравлических системах, поскольку они могут выдерживать высокое давление, а резиновые шланги являются экономичным выбором общего назначения, который в основном используется в системах с низким давлением.

3. Учитывайте технические характеристики вашей системы

Теперь рассмотрите материал и тип концевого соединения в вашей системе, к которому подсоединяется шланг. Материал системы и концевых соединений шлангов должен быть одинаковым. Многие типы торцевых соединений похожи внешне, но могут иметь незначительные различия в размерах или резьбе, что означает, что они не являются полностью взаимозаменяемыми.

Некоторые другие элементы, которые следует учитывать при выборе подходящих типов соединений на концах шлангов:

Инструменты выбора продукции Swagelok

Нужна дополнительная помощь, чтобы выбрать правильное концевое соединение шланга для вашей области применения? Swagelok предлагает ряд инструментов выбора продуктов, доступных для использования в Интернете, в том числе:

• Калькулятор Cv — для помощи в расчете C_v и поток для регуляторов и других компонентов
• Шаблоны САПР — более миллиона шаблонов САПР и коммерческих чертежей Swagelok в форматах файлов 2D и 3D
• Руководство по выбору материалов — для упрощения выбора материалов

• Простота установки и/или долговечность. Как часто нужно будет заменять эти концевые соединения? Насколько сложно будет их регулярно заменять, если это необходимо?

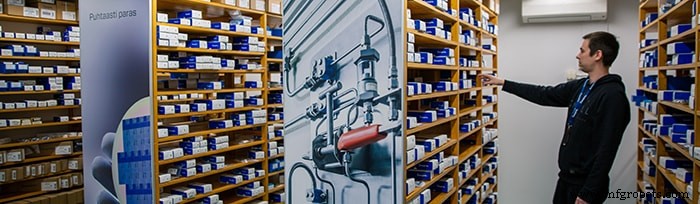

• Упрощение инвентаря. Хотя производительность, совместимость и технические характеристики жидкостной системы являются основными факторами при выборе концевых соединений шлангов, разумно также учитывать влияние вашего выбора на эксплуатацию. Подумайте о том, как упростить хранение компонентов и упростить процесс повторного заказа или как объединить поставщиков и OEM-производителей компонентов.
• Стоимость соединений на концах шлангов. Стоимость всегда является важным фактором при выборе компонентов для жидкостной системы, но не забывайте учитывать стоимость частых замен в течение всего срока службы, которая может подорвать первоначальную экономию на более дешевых компонентах.

Однако приведенные выше соображения относительно гибких концевых соединений шлангов не являются надежными. При выборе концевых соединений и других компонентов инженер-конструктор должен оценить общую конструкцию гидравлической системы.

Все еще ищете дополнительную помощь по выбору продукта, конструкции жидкостной системы или другим вопросам, касающимся шлангов? Мы можем помочь. Свяжитесь с нашими специалистами по шлангам, чтобы начать разговор.
