Ключ k3ng: Обзор открытого Arduino-передатчика кода Морзе

Введение в k3ng Keyer

k3ng Keyer — открытый, дешевый ключ (keyer) для телеграфии (CW/Morse) на базе Arduino. Работает на любом AVR (ATmega328P, ATmega2560) или полноценной плате Arduino. Идеален для постоянной установки в трансивер (homebrew QRP) или как отдельный ключ. Open Source → легко кастомизировать.

Основные функции

• Веб-интерфейс (в разработке), эмуляция прямого ключа (QLF/Messy);
• Тренажер алфавита, поддержка USB-мыши, режим сна;
• Ротационный энкодер для скорости, CW-декодер (прием);
• Поддержка неанглийских символов (кириллица и др.);
• Модульный код — включайте только нужное;
• Командный режим: па들ом программируете памяти, настройки;
• Интерфейс логирования/контестов: K1EL Winkey 1.0, Winkey 2.0;
• PS/2 и USB клавиатура — работа без ПК;
• Опциональный LCD (I2C, 4-bit параллельный);
• PTT выходы с настраиваемыми задержками (hang, tail, head);
• Сайдтон: генерация тона, отключение, вывод на внешний осциллятор.

Дополнительные режимы и фичи

• Американский Морзе, режимы тренировки (Koch, Farnsworth);
• TX/RX секвенсор, Mill mode;
• Клавиатура (keypad), невидимая память настроек (EEPROM);
• Проприетарные просигны, настройка веса (weighting), соотношение Dah/Dit;
• Компенсация ключения, настраиваемая частота сайдтона;
• Hellschreiber (beacon, макросы, клавиатура);
• Paddle reverse, Iambic A/B (CMOS Super Keyer timing);
• Bug mode, Ultimate mode, Single paddle, Straight key;
• Beacon/Fox mode, HSCW/QRSS;
• Опциональный потенциометр скорости (или команды);
• Серийный номер, до 12 макропамятей;
• CLI (командная строка), USB программирование/интерфейс;
• До 6 линий ключения передатчика;
• Скорость 1–999 WPM.

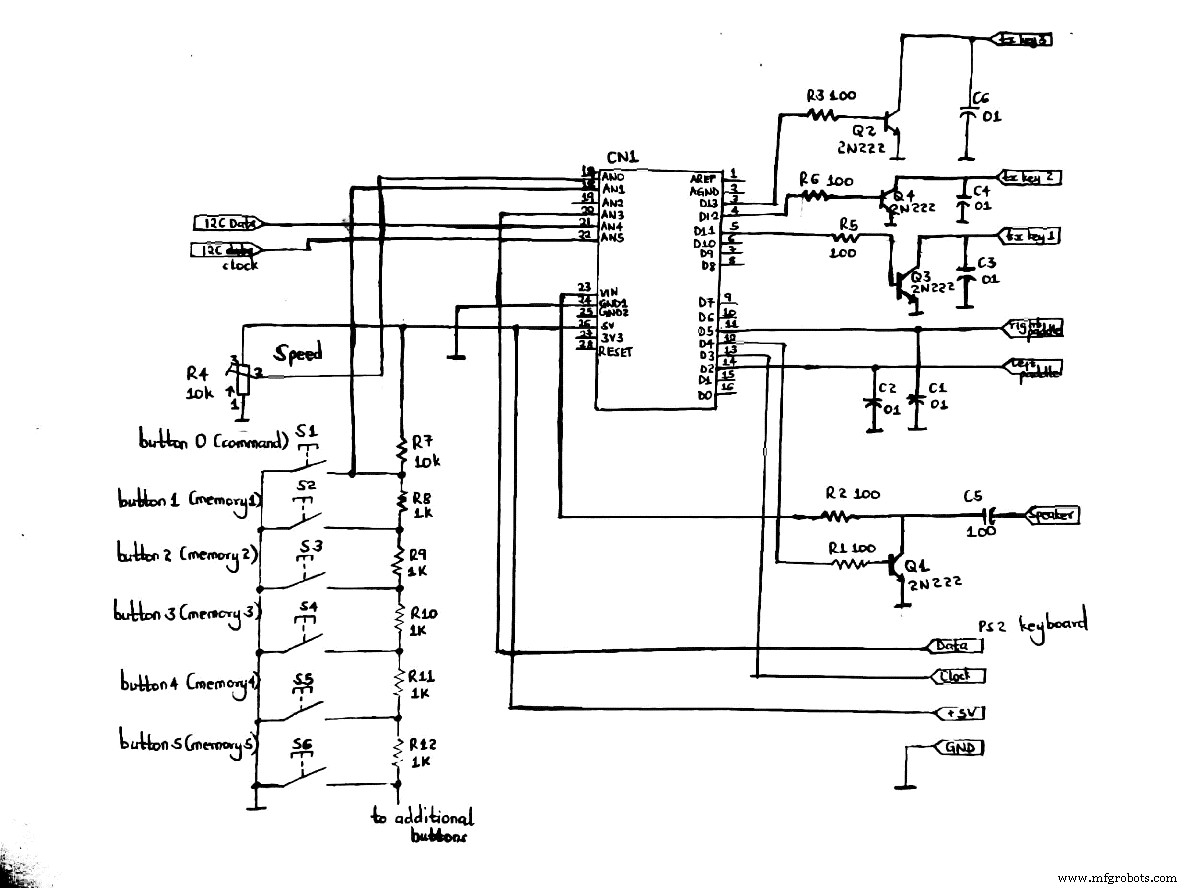

Схемы и принципиальные схемы

Важные замечания по схеме:

• Конденсаторы в мкФ (uF), если не указано иное;
• Рекомендуются 1 кОм резисторы на базах транзисторов (вместо 100 Ом);
• Номиналы не критичны — обычные допуски (5–10%);
• Ориентируйтесь на номера пинов в коробках (A2, D13, AN1 и т.д.).

Исходный код

Доступен на GitHub. Нажмите «Download ZIP» (правый нижний угол) — получите архив со всеми файлами.

Комплект k3ng Keyer (kit)

• Arduino: Uno, Mega 2560, Pro Mini (Mega 2560 предпочтительнее — больше пинов/памяти);
• Входы: падл (paddle), кнопки памяти, клавиатура (keypad);
• Выходы: аудио (сайдтон), Keyer Out 1, Keyer Out 2 (трансивер);
• Индикация: I2C LCD, 4-bit LCD, LED;
• Расходники: кнопки, заголовки, транзисторы (2N2222/BS170), конденсаторы, резисторы.

Проект: Сборка ключа на Arduino Mega 2560

Архитектура: Arduino. Используем Mega2560 (выдерживает все опции). UNO — только минимальный набор. Монтируется шилд-ключ на Arduino.

Софт

• Arduino IDE 1.6.5+ (или новее);
• Скетч k3ng_cw_keyer (из GitHub).

Железо

• Keyer Shield Board (готовый или самодельный по схеме);
• Падл (двухконтактный манипулятор);

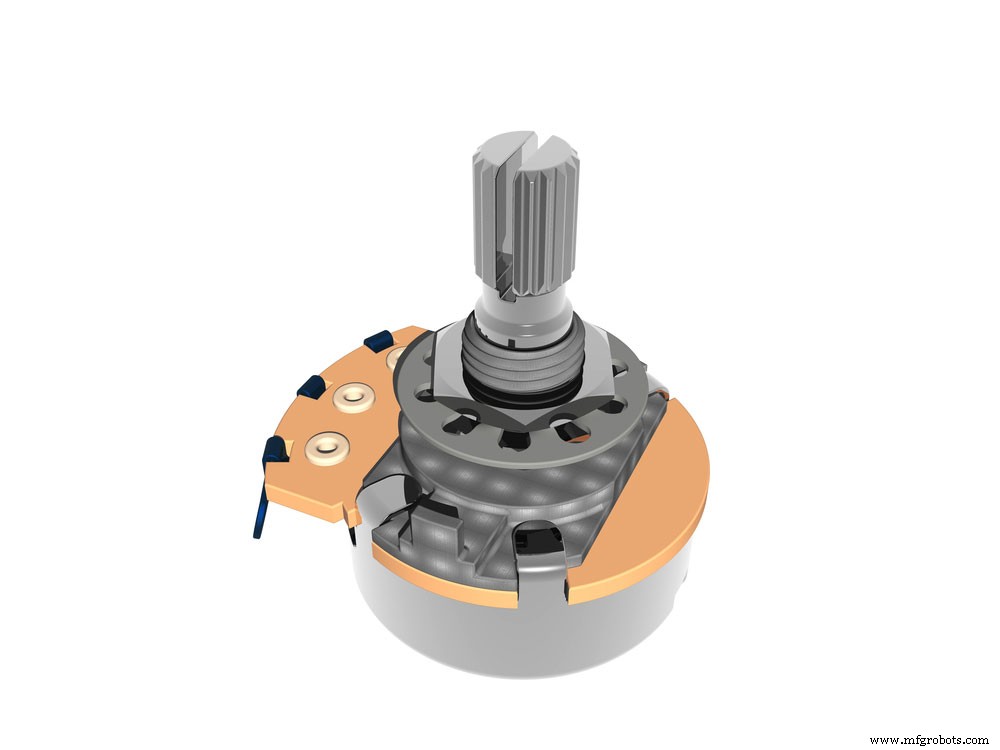

• Потенциометр 10 кОм (скорость);
• Разъем для падла (3.5 мм TRS);
• PS/2 клавиатура (опционально);
• PTT (Push-to-Talk) — для управления передатчиком;
• Внешние кнопки, LCD (опционально);
• Программируемые выходы: внешний динамик, переключаемый сайдтон.

Заключение

k3ng Keyer — «швейцарский нож» для телеграфиста на Arduino. Мощный, гибкий, открытый. Соберите свой ключ за вечер, настройте под себя, работайте в эфире! Вопросы по схеме, коду, настройке — обращайтесь, поможем.
