Проектирование надежной схемы датчика температуры: принцип работы и пошаговая инструкция

Как человек чувствует жар, так и электронные устройства могут измерять температуру. Только вместо биологических рецепторов используются температурные сенсоры. Их применение безгранично: защита процессоров от перегрева, термостаты, пожарная сигнализация, медицинская техника, автоэлектроника. Если вы энтузиаст электроники и хотите понять, как работает и как собрать схему датчика тепла (heat sensor) — это руководство для вас.

1. Что такое схема датчика температуры?

Схема датчика температуры — это электронное устройство, которое фиксирует превышение заданного температурного порога и выдает сигнал тревоги: зажигает светодиод, включает buzzer, реле или посылает сигнал микроконтроллеру. Работает как предупреждающая сигнализация (например, в датчиках дыма).

Существует два основных типа сенсоров для таких схем:

• Термисторы (NTC/PTC) — резисторы, сопротивление которых сильно зависит от температуры. NTC (Negative Temperature Coefficient) — сопротивление падает при нагреве (наиболее популярны).
• Термопары — термоЭДС на стыке двух металлов. Требуют усилителя (например, MAX6675, AD8495).
• Цифровые датчики (DS18B20, LM75, SHT3x) — выдают готовый код по I2C/1-Wire/SPI.

2. Принцип работы простой схемы на термисторе (NTC)

Базовая схема — компаратор (на транзисторе или ОУ), сравнивающий напряжение на делителе с термистором с опорным напряжением (задаваемым переменным резистором).

Компоненты базовой схемы:

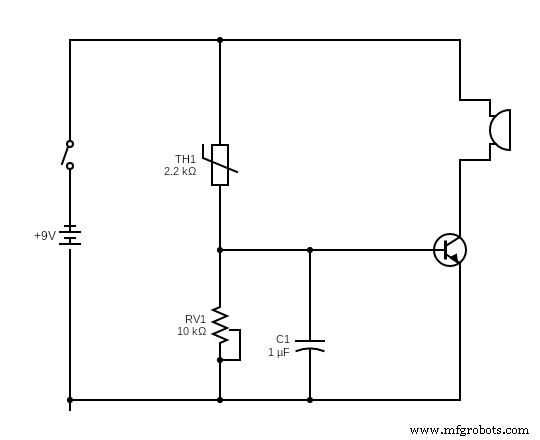

1. NTC термистор 2.2 кОм (при 25°C)
2. Переменный резистор 10 кОм (установка порога)
3. Транзистор BC547 (NPN) — ключ/компаратор
4. Buzzer 9В (пьезоэлектрический излучатель)
5. Конденсатор 1 мкФ / 16В (фильтрация питания)
6. Батарея 9В (Крона)

Как это работает:

• Термистор и переменный резистор образуют делитель напряжения, питаемый от батареи. Напряжение на базе транзистора U_b = U_bat × R_var / (R_ntc + R_var).
• При нагреве R_ntc падает → U_b растет.
• Когда U_b превышает ~0.6–0.7 В (порог открывания BC547), транзистор открывается → ток через buzzer → звук.
• Переменным резистором настраиваем температуру срабатывания.

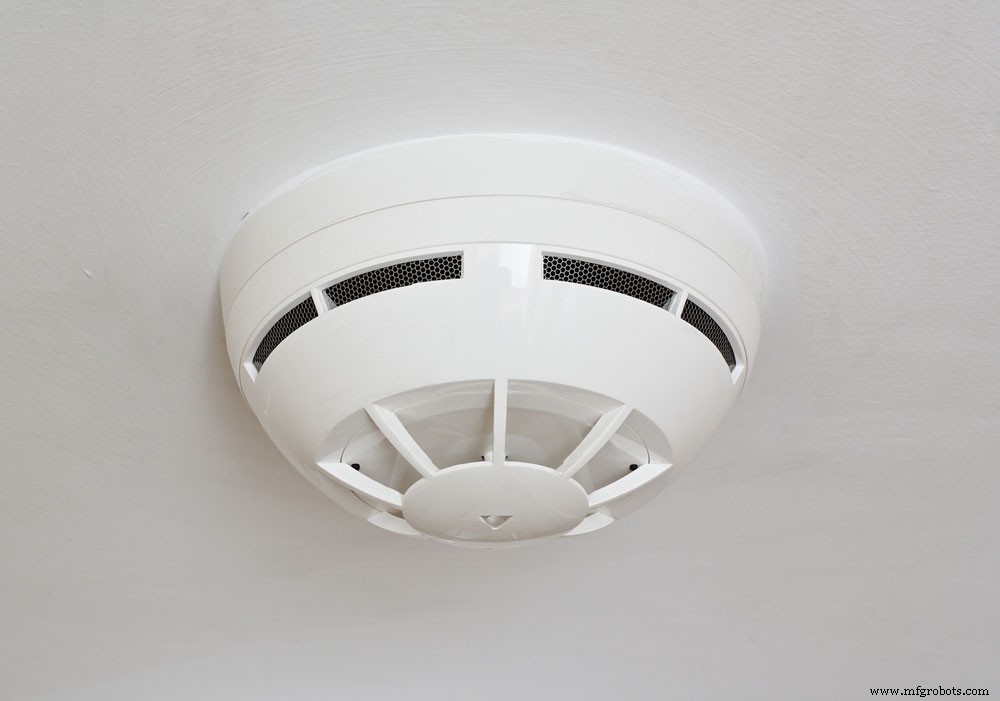

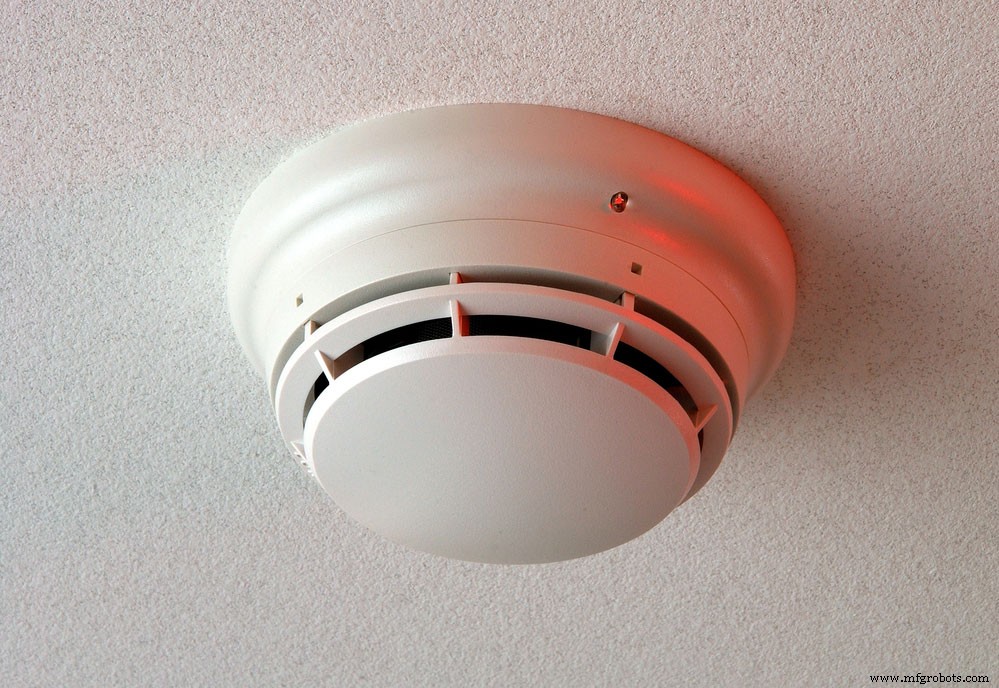

3. Типы тепловых детекторов (по стандартам пожарной безопасности)

В профессиональных системах пожарной сигнализации (НФПА, ГОСТ) делят на два типа:

I. Детекторы фиксированной температуры (Fixed Temperature)

Срабатывают при достижении заданной абсолютной температуры (например, 57°C / 135°F). Используют два термоэлемента: один отслеживает температуру среды, другой — тепловой поток (конвекция/излучение). Срабатывают независимо от начальной температуры, если скорость нагрева 12–15°F/мин (6.7–8.3°C/мин).

II. Детекторы скорости нагрева (Rate-of-Rise)

Реагируют на быстрый рост температуры. Не срабатывают на медленный нагрев (зажигание сигаретой). Имеют фиксированный порог (обычно 58°C / 136.4°F) как запасной. Обнаруживают медленно развивающиеся пожары.

Классификация по контакту:

• Контактные: физический контакт с объектом (термисторы, RTD — Pt100, термопары). Измеряют твердые, жидкости, газы по проводимости.
• Бесконтактные (пирометры): измеряют ИК-излучение (Планка). Для движущихся объектов, высоких температур, агрессивных сред.

4. Сборка простой схемы датчика температуры (DIY)

Детали:

• Транзистор BC547 (NPN) — работает как датчик (p-n переход) И как ключ.
• Диод 1N4148 — компенсация температурного дрейфа V_be транзистора (опционально, улучшает стабильность).
• Резисторы (IEC), потенциометр 1–10 кОм (чувствительность).
• Источник питания 9В.
• Светодиод (индикация).

Принцип (использование V_be транзистора как датчика):

База-эмиттерный переход кремниевого транзистора — это диод с известным температурным коэффициентом: ΔV_be / ΔT ≈ -2.5 мВ/°C (при постоянном токе). При нагреве V_be падает. Если подать постоянный ток на базу-эмиттер (через резистор от питания), то при нагреве напряжение на базе упадет относительно эмиттера. Но в схеме выше используется другая топология: термистор в делителе на базе. Обе работают.

Формула температурной зависимости p-n перехода (Эберс-Молл):

T = температура в Кельвинах
T0 = референсная температура
V_G0 = запрещенная зона при 0К
V_BE0 = напряжение перехода при T0 и токе I_C0
k = постоянная Больцмана
q = заряд электрона
n = константа устройства (идеальность ~1)

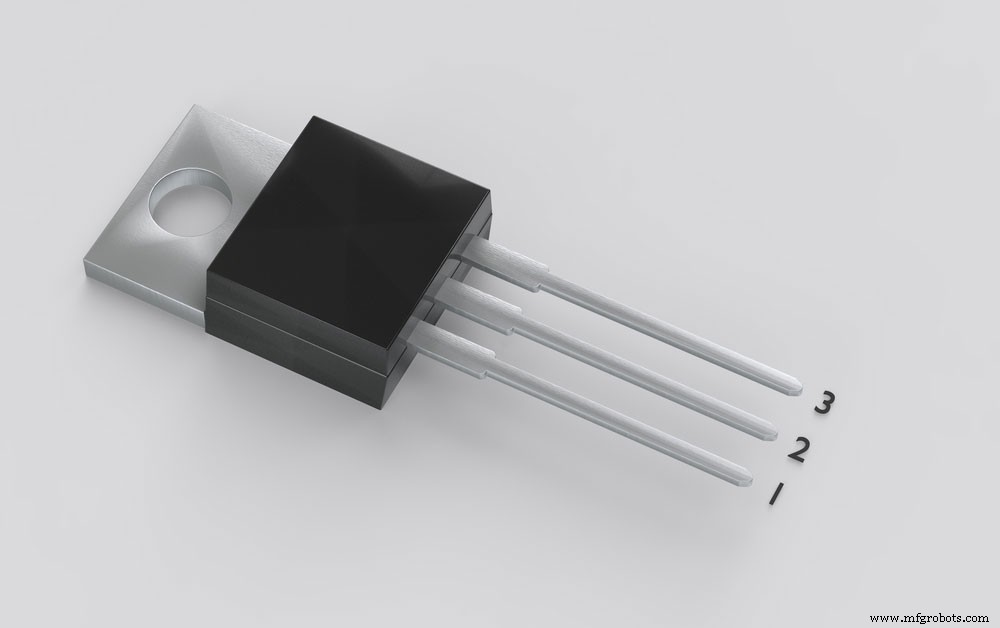

На практике: V_be падает ~2.5 мВ/°C. Если замкнуть базу и коллектор (BC547: ножки 1 и 2) — получим диод (анод: база+коллектор, катод: эмиттер). Напряжение на этом диоде линейно зависит от температуры.

BC547 рабочая температура до 150°C — подходит для пожарных датчиков.

Настройка порога:

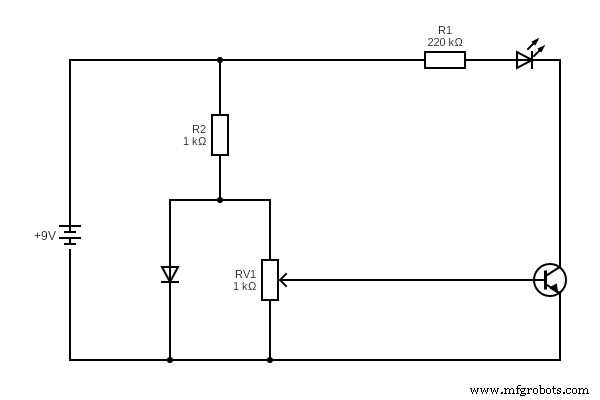

1. Соберите схему на макетной плате.
2. Поверните потенциометр в крайнее положение — LED гаснет.
3. Поверните в противоположную сторону — LED загорается.
4. Установите потенциометр в точку, где малейшее вращение зажигает LED (порог срабатывания).
5. Подогрейте транзистор паяльником/феном — LED должен загореться при достижении заданной температуры.

5. Преимущества температурных сенсоров (электронных)

• Мгновенный отклик (мс для термисторов, мкс для термопар).
• Высокая точность (до ±0.1°C для RTD/цифровых).
• Не воздействуют на измеряемую среду (малые габариты, малая теплоемкость).
• Легко интерфейсятся с МК/ПЛИС/ПЛК (аналоговый/цифровой выход).

6. Заключение

Теперь вы знаете, как работают схемы датчиков температуры на термисторах и p-n переходах, как их собрать и настроить. Базовая схема на BC547 + NTC — дешевая, понятная и надежная для обучения и простых задач (вентилятор корпуса, сигнализация перегрева аккумулятора). Для точных измерений используйте DS18B20 (цифровой, 1-Wire), Pt100 (RTD, 3/4-проводная схема) или термопары типа K с усилителем MAX31855.

Модифицируйте схему под свои задачи: добавьте реле для включения вентилятора, GSM-модуль для СМС-тревоги, логгирование на SD-карту.

Вопросы по калибровке, выбору сенсора или схемы с ОУ (LM358, TL072) для большей точности? Пишите — поможем!
