Схема электрошокера — лучшее устройство самозащиты и как его собрать

Опасная и смертельная, схема электрошокера накапливает напряжение, которое при попадании в цель вызывает сильную боль. Из-за этого эффекта они предоставляют электрошокеры и другие приложения для устройств в качестве способа обеспечения мер безопасности. И работа с этой схемой электрошокера звучит довольно рискованно, если не знать о возможных последствиях. В конце концов, вам не захочется ощущать воздействие электрического тока.

Сложность может показаться ошеломляющей. В WellPCB мы составили подробное руководство. После прочтения вы получите значительные знания об этой схеме. Итак, давайте посмотрим!

1. Что такое электрошокер?

Схема электрошокера производит высокое переменное напряжение и низкий ток из-за высокого импеданса. Заряд содержит большое давление, но ему не хватает интенсивности. Используемые в электрошокерах, эти типы цепей распределяют цикл электричества по намеченной цели. По сути, он временно парализует или оглушает нападающего при контакте, причиняя ему сильную боль.

2. Тип электрошокера

Существуют три типа электрошокеров:умножитель, разрядник и тиристор. Электрошокер-умножитель, потребляющий питание постоянного тока, состоит из высоковольтных конденсаторов, диодов и трансформатора. В целом конденсаторы сильно шумят в электрошокере.

Электрошокер с искровым разрядником, самый доступный, но неэффективный вариант, работает через искровой разрядник. Он также содержит транзисторный преобразователь, обеспечивающий заряд батареи.

Наконец, тиристор содержит конденсатор на 250-500В. Он также содержит резисторный делитель и диск, который обеспечивает функциональность схемы электрошокера.

3. Как работает электрошокер?

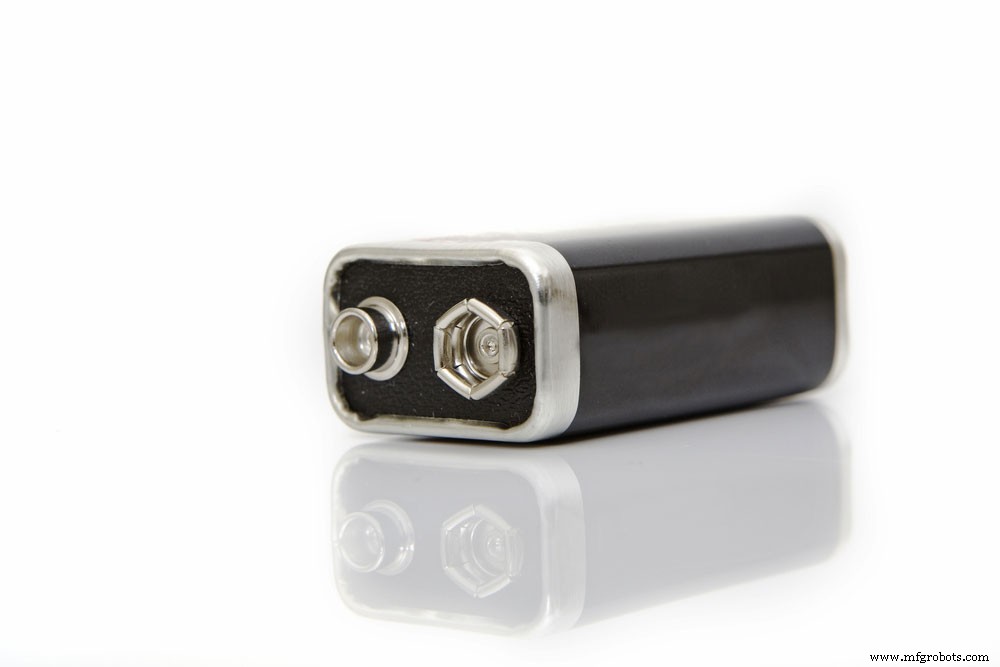

(Батарея на 9 В питает электрошокер)

Схема использует 9-вольтовую батарею для питания каждого электрического компонента, включая несколько трансформаторов, генератор и конденсатор. Происходит двухэтапный процесс преобразования, позволяющий схеме функционировать. Во-первых, повышающий трансформатор повышает входное напряжение батареи. В свою очередь, это обеспечивает питание генератора, который генерирует спорадические формы сигналов переменного тока. Оттуда этот ток заряжает конденсатор. Другой трансформатор получает питание после повышения напряжения аккумуляторной батареи на 10-50кВ с частотой 5-40Гц. После этого накопленное электричество направляется на две проводящие металлические пластины.

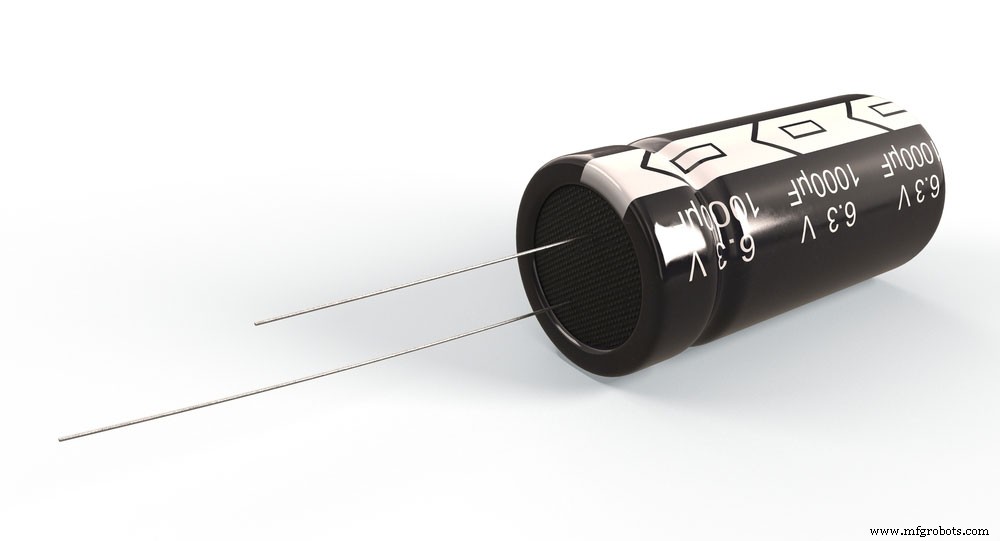

(Ток заряжает конденсатор перед передачей на приемный конец цепи)

Между двумя проводящими металлическими пластинами, расположенными на выходе схемы, есть промежуток. Из-за своего особого расположения пластины удерживают высокое напряжение. Когда вы прижимаете электрошокер к цели, электрические импульсы перескакивают с одной пластины на другую. В результате электричество поступает прямо в нервную систему человеческого тела, ослабляя мышцы. Однако напряжение 3 мА не причинит вреда.

Схемы электрошокера поддерживают две настройки:режим зондирования и режим оглушения привода. В то время как режим приводного оглушения останавливает цель, режим зонда запускает два зонда в объект. Оба метода передают электричество в цель.

(Электрошокер с режимом зонда)

4. Как разработать электрошокер

В этом руководстве мы объясним, как собрать схему электрошокера своими руками.

Выбор компонентов

Для этой схемы мы наметили характеристики трансформатора и батареи. Кроме того, мы рассмотрели трансформатор и процесс сборки искрового разрядника.

Технические характеристики трансформатора

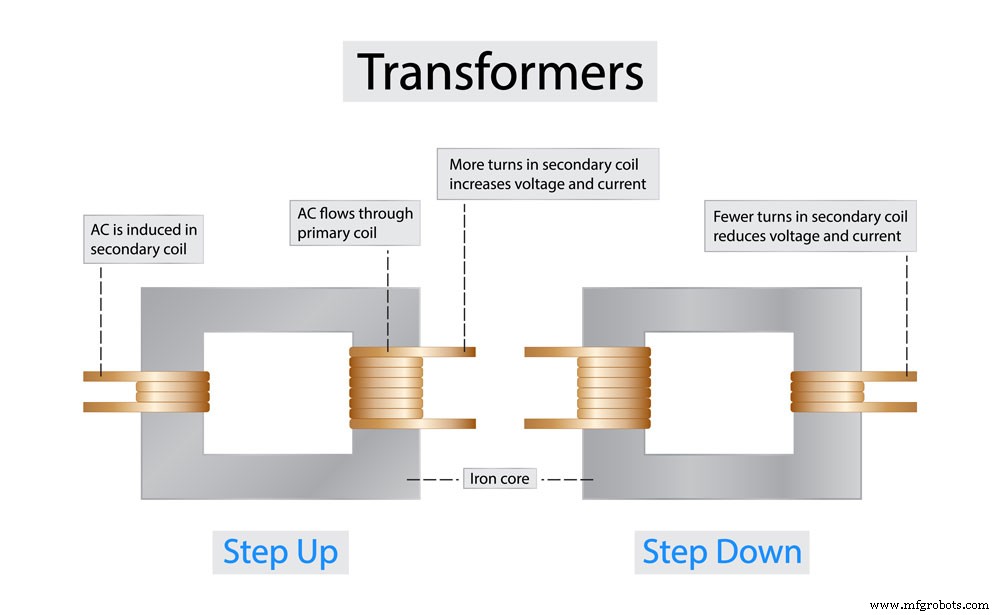

(Трансформатор для схемы)

Центральная колонна трансформатора с сердечником EE с воздушным зазором 0,5 мм содержит 20-25 мм 2 поперечное сечение. Конфигурации обеих полярностей также различаются. Этот трансформатор содержит 2×12 витков провода диаметром 0,4 мм на первичной полярности. Между тем, вторичная полярность состоит из 700 витков провода диаметром 0,1 мм.

Намотка вторичной полярности в несколько изолированных слоев предотвращает отслоение эмали провода из-за воздействия напряжения.

Характеристики аккумулятора

Обычно шесть 1,5-вольтовых или семь 1,2-вольтовых ячеек обеспечивают питание электрошокера. В идеале литий-полимерный, литий-ионный или два элемента должны быть соединены последовательно. Кроме того, это устройство может генерировать 1,5 А при включении.

Когда устройство включается, оно может генерировать ток силой 1,5 А, из-за чего традиционные батареи могут плохо работать и довольно быстро разряжаться.

Трансформер

Для сборки трансформера вам потребуются следующие компоненты:

Сначала нанесите покрытие LDPE на ферритовый стержень. Далее выставляем обмотку на 200-250 на ИДПЭ. Вы можете установить большее количество витков, если размер ферритового стержня превышает 1 фут. Также потребуется нанести еще одно покрытие ПВД и установить еще обмотку 200-250. Это приводит к 5-6 уровням, что эквивалентно 1000-1400 ходам. Кроме того, будьте осторожны при выполнении этих шагов, чтобы предотвратить любые повреждения в процессе. Трансформатор также посылает на обмотку напряжение обратной связи.

Далее повторяем процесс изоляции и настраиваем основную обмотку на 15-20 витков на 1мм провода. Слишком большая обмотка генерирует более слабый ток и уменьшенный вторичный выброс T2. В дополнение к этому мы предлагаем использовать конденсаторы MKP, поскольку они содержат очень мало ESR и ESL.

Искровой разрядник

Искровой разрядник, который ведет себя как регулятор напряжения, состоит из двух скрещенных проводов с расстоянием между ними 1 мм. Он электризуется, когда выходное напряжение может ионизировать воздух между проводами. Размещение его внутри небольшой пластиковой коробки с органическим минеральным маслом предотвращает образование пузырьков. Таким образом, применение этого подхода предотвращает возникновение проблем.

Схема цепи и схемотехника

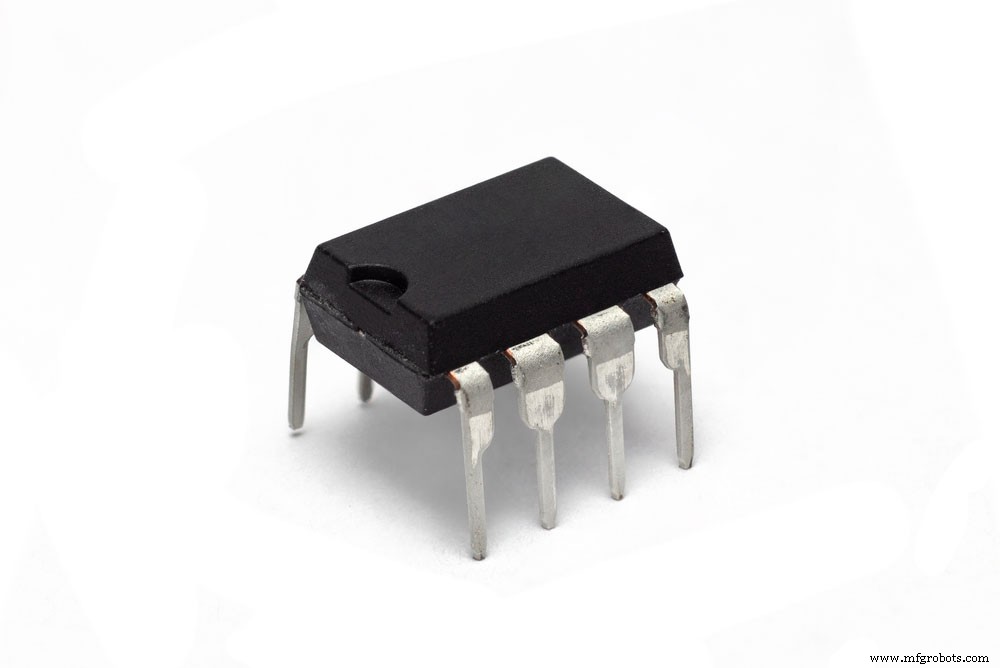

(таймер A 555 IC)

В целом, в схеме используется таймер 555 IC, который подключается в нестабильном режиме. Он генерирует прямоугольные сигналы с рабочим циклом и переменной частотой. Между тем, МОП-транзистор IRF840 получает сигнал. Вы также можете интегрировать биполярный транзистор вместо MOSFET. Если вы решите использовать этот метод, поместите резистор 100 Ом между базой транзистора и таймером 555 IC.

BU406 BJT работает хорошо, но меньший BJT также может работать. Он должен постоянно выдерживать 2А мощности. Индуктивный повышающий демпфер кажется непрактичным, потому что схема работает на более слабом электрическом токе. Кроме того, устройство работает от батареи, что означает, что питание не может распределяться через резистор.
Демпфер также уменьшит количество уровней возбуждения в цепи. Убедитесь, что вы включили кнопочный переключатель, так как в конечном итоге он может служить защитой.

Расчет и заказ образцов онлайн

(Онлайн-сервисы предлагают процесс изготовления печатной платы)

EasyEDA предоставляет простые в разработке онлайн-сервисы печатных плат для ваших нужд. Когда вы закончите проектирование печатной платы, выберите файл изготовления печатной платы в меню файлов. Затем загрузится страница заказа печатной платы, на которой вы сможете загрузить Gerber-файлы печатных плат. Затем вы можете отправить файлы производителю печатных плат по вашему выбору. WellPCB предлагает широкий спектр опций. Например, вы можете выбрать количество печатных плат для заказа и количество необходимых слоев. Кроме того, он предлагает такие варианты выбора, как вес меди, цвет печатной платы и толщина печатной платы.

Когда вы закончите делать свой выбор, перейдите по ссылке добавить в корзину. Отсюда вы можете завершить свой заказ, который прибудет через несколько дней после отправки заказа.

Тест

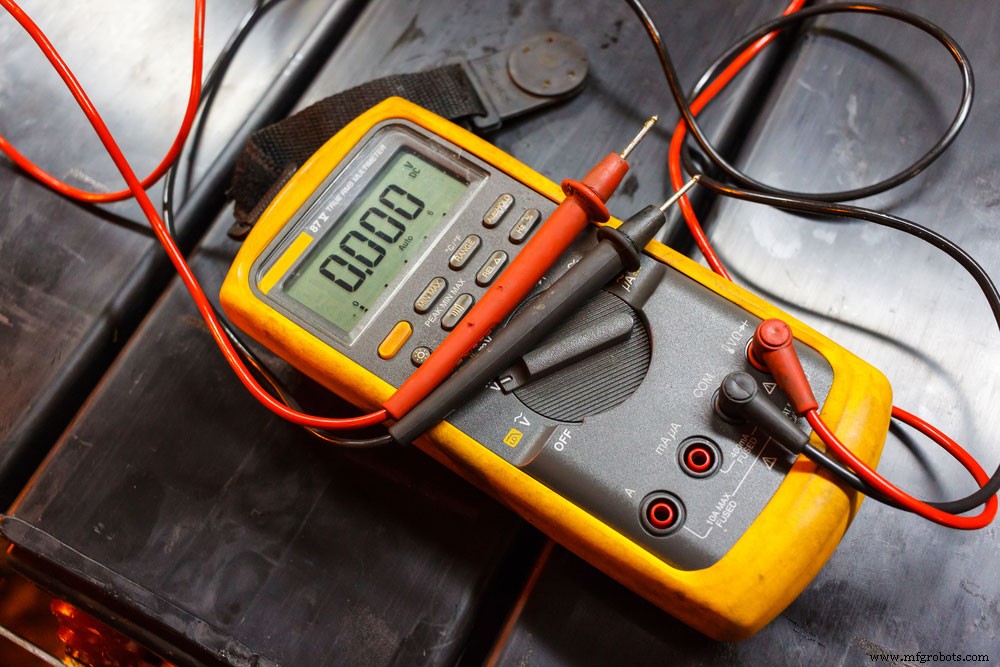

(Мультиметр проверяет батарею)

Для этого теста мультиметр предоставит вам точные показания. Сначала вставьте аккумулятор в клемму и установите мультиметр на переменный ток. Это позволит вам проверить выходное напряжение трансформатора. Чтобы отображались правильные показания, сначала настройте его на высокое напряжение, а затем измените его на низкое напряжение. Перегруженный мультиметр может давать неточности.

5. Приложения электрошокера

(Схема электрошокера обеспечивает защиту владельца)

Электрошокеры, оснащенные электрошокером, могут обеспечить различный уровень защиты. Полицейский и охранник используют его, чтобы уберечь людей от злоумышленников или животных. Наконец, он может служить оружием во время войны.

6. Ограничения электрошокера

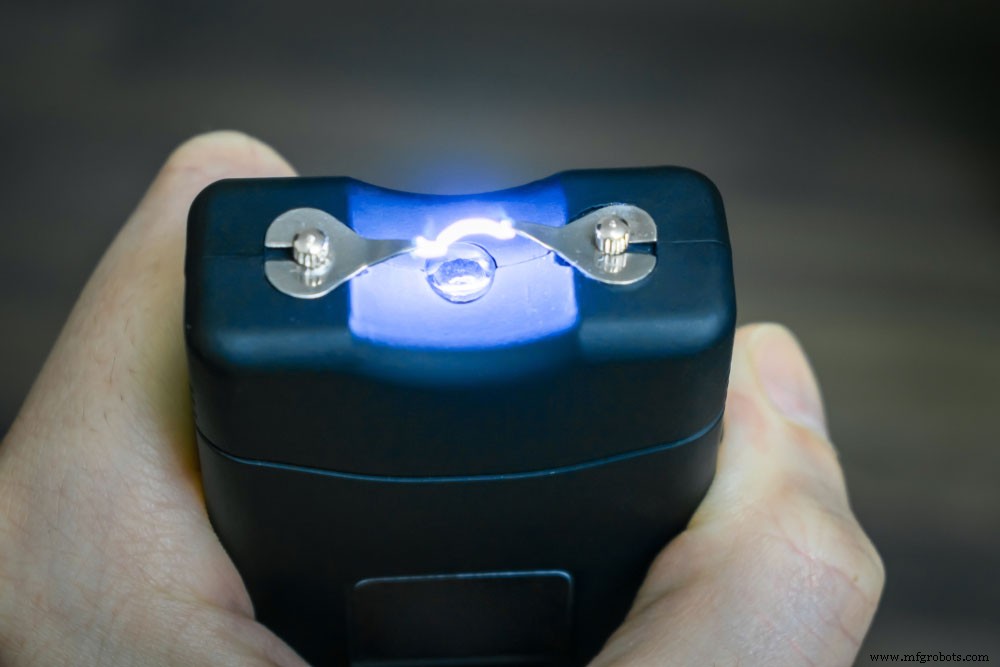

(Соблюдайте осторожность при работе с электрошокером)

Однако некоторые ограничения все же существуют. Например, схема должна генерировать импульс высокого напряжения, что делает ее опасной. Поэтому вы должны сохранять осторожность при интеграции его на устройстве. Коронный разряд и паразитная емкость требуют особого внимания. В противном случае они могут повлиять на выходное напряжение устройства.

Прикосновение к любой части вывода без надетой защиты приведет к передаче напряжения по всему телу. В результате это повлияет на нервную систему, что приведет к временному параличу или слабости. Людям, страдающим сердечными заболеваниями, следует избегать работы с этими схемами. Это потому, что это может привести к остановке сердца.

Вывод:

В целом схема электрошокера, реализованная в электрошокерах, может остановить или предотвратить непосредственную угрозу со стороны злоумышленника, демонстрирующего неустойчивое поведение. Когда это происходит, схема вырабатывает высокое напряжение, которое парализует нервную систему жертвы. Сегодня на рынке существует три типа, которые обеспечивают разный уровень эффективности, но содержат различные электрические компоненты. Кроме того, будьте предельно осторожны при работе с этой схемой. В противном случае вы ощутите всю мощь ударной волны.

Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы относительно схемы электрошокера!
