Усилители класса C: подробное руководство — принцип работы, схемы, преимущества и применение

Усилители — сердце аналоговой и высокочастотной электроники. Классифицируются по режиму работы (класс A, B, AB, C, D, E, F...) и топологии. Ключевые параметры: линейность, КПД, выходная мощность, коэффициент усиления. В этой статье глубоко разбираем усилители класса C — чемпионов по КПД среди линейных классов, но с сильными нелинейными искажениями, что диктует их нишу: РЧ/ВЧ генерация и усиление постоянной огибающей.

1. Введение в усилитель класса C

Усилитель класса C — это усилитель, в котором активный элемент (транзистор) проводит ток менее половины периода входного сигнала. Угол проводимости θ < 180°, обычно 80°–120°. Транзистор смещен глубоко в закрытое состояние (U_be < U_порога). Ток течет только вблизи пиков положительных полуволн входного сигнала, когда мгновенное напряжение превышает порог открывания.

Последствия:

• Ток коллектора — серия узких импульсов.
• Сильные нелинейные искажения (форма сигнала не воспроизводится).
• КПД теоретически до 80–90% (в практике 70–80%), так как транзистор большую часть времени закрыт (P_diss ≈ 0).

2. Принцип работы и схемы

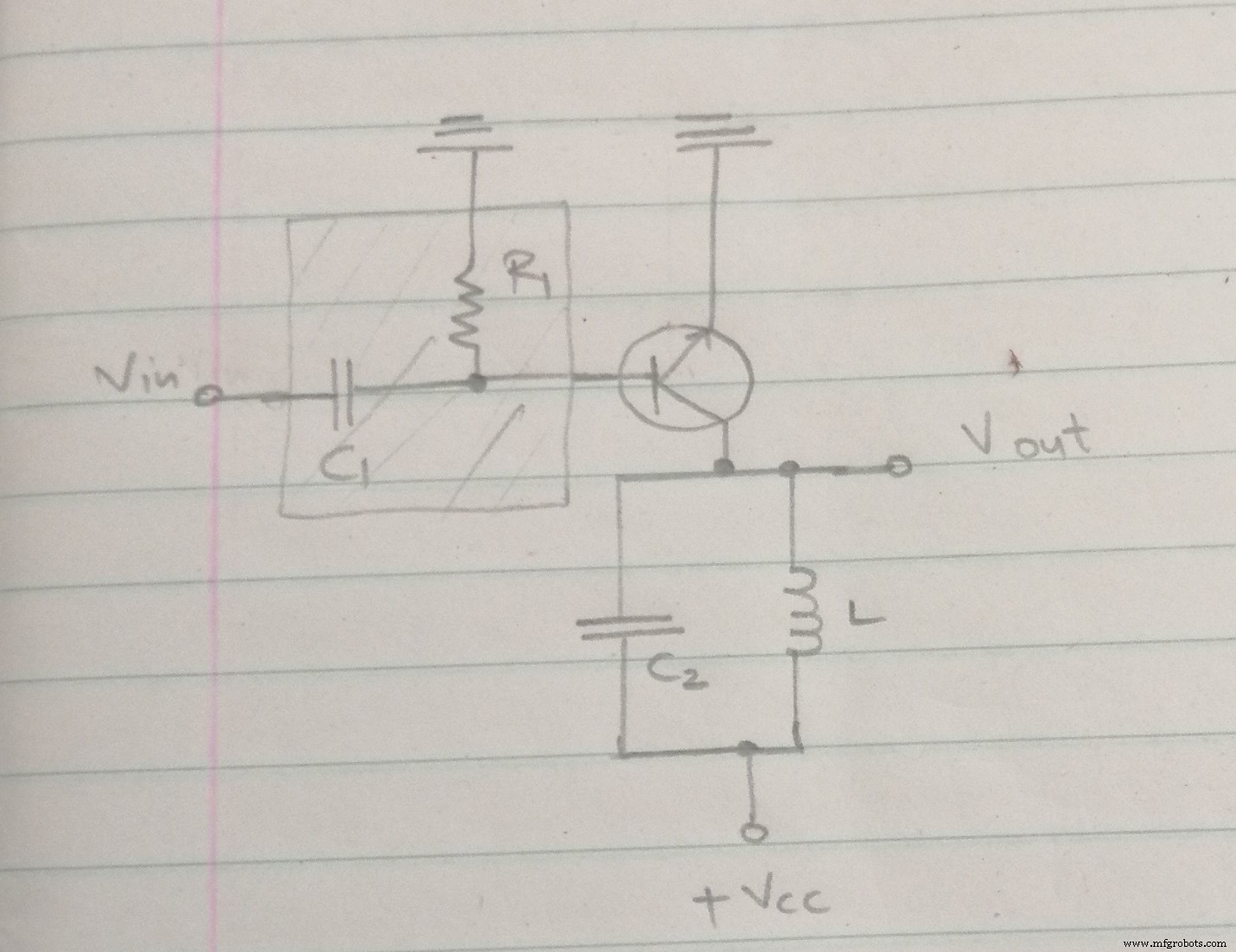

Схема с резонансной нагрузкой (тюнированный усилитель)

Искажения устраняет резонансный контур (бачок) в коллекторе (L, C). Он отфильтровывает гармоники импульсного тока, оставляя только основную гармонику (синусоиду) на резонансной частоте. Входной сигнал открывает транзистор кратковременно, импульс тока «биет» бачок, поддерживая свободные колебания. Выходной сигнал — синусоида на частоте резонанса бачка, а не на частоте входного сигнала (если они совпадают — это усилитель; если бачок самоколебается — генератор).

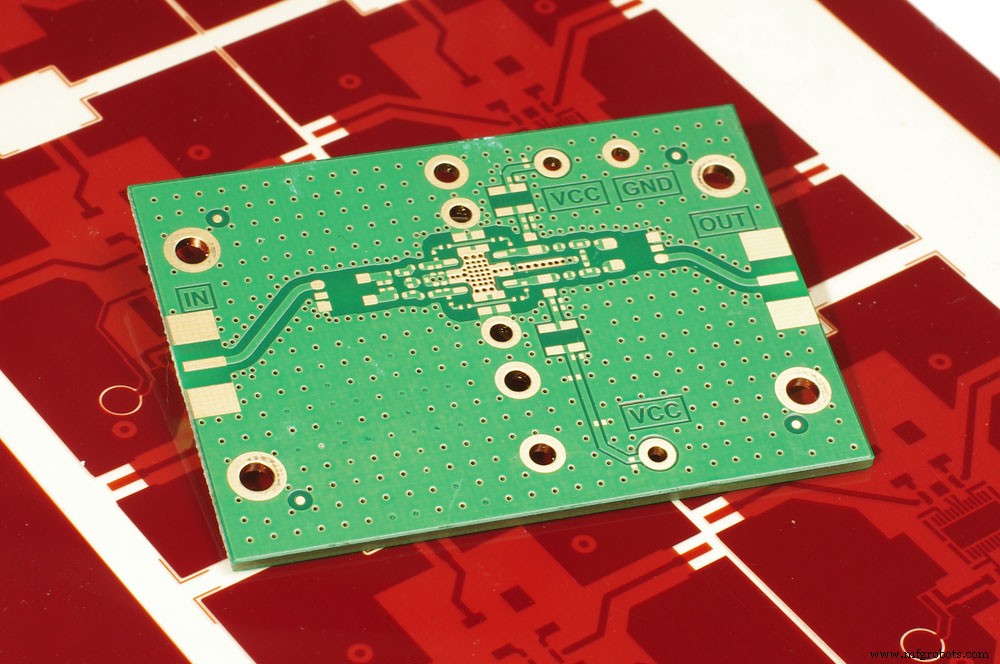

RF-усилитель (усилитель высокой частоты)

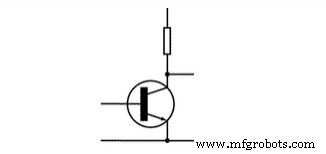

Типовая схема: общая эмиттерная, входное согласование, смещение от отрицательного источника (или само-смещение через RC-цепь на базе), коллекторная нагрузка — Π-контур или трансформатор для согласования с антенной/нагрузкой 50 Ом.

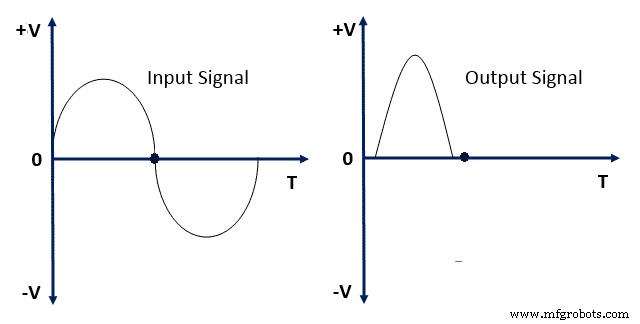

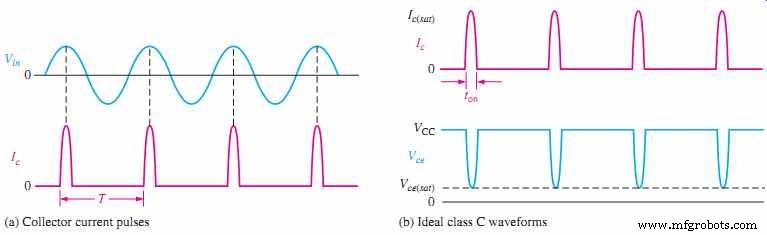

Временные диаграммы

Входной сигнал — синусоида. Ток базы — узкие пики. Ток коллектора — узкие пики (I_c_max ≈ I_c(sat)). Напряжение коллектора — синусоида (благодаря бачку), минимум V_ce(sat).

Физика процесса

• Смещение: отрицательное на базе (U_bias < 0) или само-смещение (R_b + C_b).
• Входной сигнал поднимает базу выше порога (~0.6–0.7 В для Si) только у пиков.
• Транзистор открывается в режиме ключа (насыщение/активный), ток коллектора пульсирует.
• Резонансный контур (L||C) интегрирует импульсы → синусоида.
• Трансформатор/Π-контур согласует высокое сопротивление коллектора с нагрузкой.

3. Преимущества и недостатки

Преимущества

1. Высокий КПД (70–80%) — идеален для батарейных/портативных РЧ устройств, мощных передающих трактов.
2. Малые габариты на единицу мощности (малый рассеиваемый тепло → малый радиатор).
3. Работа на высоких частотах (до ГГц при подходящих транзисторах) — нет проблем с хранением заряда в базе как в классе A/AB при глубоком насыщении.
4. Простота схемы (один транзистор, минимум деталей).

Недостатки

1. Сильные нелинейные искажения — неподходим для аудио, АМ, SSB, линейных модуляций (QAM, OFDM) без предискажения/линеаризации.
2. Требует точной настройки резонансного контура — качество контура (Q) критично. Паразитные емкости/индуктивности смещают частоту.
3. Генерация ПМИ (RF interference) — гармоники 2f, 3f... требуют тщательной фильтрации (низкочастотный фильтр на выходе).
4. Узкая полоса пропускания — работает только в узком диапазоне вокруг резонанса бачка.
5. Сложность получения идеальных катушек и трансформаторов на ВЧ.

4. Выходные характеристики

Ток коллектора

I_c = 0 более чем за половину периода. Течет импульсами длительностью θ/ω.

Максимальный КПД

η_max = (P_out / P_dc) × 100%. Теоретический предел для идеального ключа с синусоидальным напряжением на коллекторе и полусинусоидальным током — π/4 ≈ 78.5%. С учетом потерь на насыщении, контуре, согласовании —实用 70–75%.

Расчет КПД

η (%) = (P_out / P_dc) × 100%
P_dc = V_cc × I_dc (средний ток от источника)
P_out = (V_peak²) / (2 × R_load_eq) (мощность на нагрузке на основной гармонике)

5. Режимы работы и схемы смещения

Рассеиваемая мощность

P_diss = I_c(sat) × V_ce(sat) × (θ/2π) — только во время импульса. Остальное время транзистор закрыт, P=0. Отсюда высокий КПД.

Настроенная работа (tuned operation)

Коллекторный ток течет < 50% периода. Резонансный контур колебается на своей частоте полный цикл. Энергия импульсов пополняет потери бачка. КПД растет при уменьшении θ, но растут искажения и требования к Q контура. Компромисс: θ = 90°–120°.

Смещение зажимом (Clamper bias)

Отрицательное смещение создается RC-цепью на базе (C_b, R_b). Пики входного сигнала заряжают C_b, создавая отрицательное постоянное смещение, которое самостабилизает угол проводимости. Работает без отдельного источника отрицательного питания.

6. Применение усилителей класса C

• РЧ-генераторы (бачок в коллекторе + обратная связь → генератор).
• FM-передатчики (постоянная огибающая → класс C идеален).
• Усилители-бустеры (driver/пауэр-стадии) в передающих трактах Рации, GSM, WiFi (последняя стадия часто класс C/E/F).
• Повторители (repeaters) на постоянной частоте.
• Индукционные нагреватели, плазменные установки (МГц диапазон).
• Зарядные устройства с развязывающим трансформатором (flyback/forward топологии на высокой частоте).

7. Сравнение классов A, B, AB, C

Класс	Угол проводимости	КПД (теор.)	Линейность	Применение
A	360° (весь цикл)	25% (трансформаторный) / 50% (прямое питание)	Идеальная	High-end аудио, маломощные РЧ, измерительная техника
B	180° (половина)	78.5% (π/4)	Плохая (переходное искажение)	Батарейные усилители, пуш-пулл выходные каскады
AB	>180° (немного больше половины)	50–70%	Хорошая (нет переходного искажения)	Аудио Hi-Fi, большинство РЧ усилителей мощности, операционники
C	<180° (80°–120°)	80–90%	Очень низкая	РЧ генераторы, FM/FSK усилители, индукционный нагрев, зарядки

Резюме

Усилители класса C — это инструмент для задач, где КПД и выходная мощность на РЧ важнее линейности. Они не для аудио. Их домен — FM/FSK/CW передача, генераторы, силовые РЧ преобразователи. Ключ к успеху: качественный резонансный контур (высокий Q, стабильность), правильное согласование, термостабилизация смещения. Современные РЧ транзисторы (LDMOS, GaN HEMT, SiC) в классах C, E, F, inverse-F обеспечивают КПД >70% на сотни Ватт в ГГц диапазоне.

Есть вопросы по расчету бачка, выбору транзистора или схеме смещения? Обращайтесь — поможем!
