LED-сканер:4 удивительных и простых шага, необходимых для его создания

С годами светодиоды стали доступными и недорогими источниками света для заказа на складе. Кроме того, вы можете использовать светодиоды для различных красивых световых проектов. Одним из таких проектов является светодиодный сканер.

Светодиодные сканеры могут излучать интенсивный свет с электронной регулировкой яркости, который улучшает настройку освещения и создает привлекательные эффекты. Также вы можете использовать его для встроенных автоматизированных программ, усиливающих противоугонную систему. Следовательно, это может защитить от потери данных кредитной карты.

Однако чем мощнее светодиодный сканер, тем дороже он становится.

Итак, в этой статье мы сосредоточимся на создании простых светодиодных сканеров без монтажа большого количества компонентов или изготовления печатных плат. Вы также увидите процентную разбивку и точность измерений. Кроме того, эта схема использует эффект «вперед-назад», чтобы создать эффект чейзера.

Вы готовы? Тогда давайте начнем.

Как собрать простую схему светодиодного сканера

Этот раздел научит нас, как сделать светодиодный сканер, используя MOSFET, Arduino и шестнадцать светодиодов. Итак, прежде чем мы начнем, взглянем на схему этой схемы:

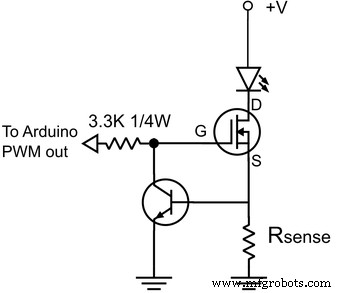

Схема 1

Схемы Arduino

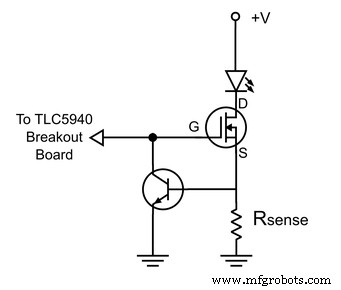

Схемы TLC5940

Шаги

Вот шаги для построения этой схемы:

Шаг 1. Соберите материалы, размеры продукта и компоненты

• Светодиодные лампы мощностью 10 Вт (16)
• Резистор 750 Ом, 1 Вт (1)
• Коммутационная плата TLCS940 (1)
• Радиаторы (16)
• 1/2” X 1 1/2” алюминиевый угол 6 футов (1)
• блок питания 12 В (1)
• Подставка для светодиодного сканера (1)
• Мини-плата Arduino pro (1)

• Транзистор 2N3904 (1)
• Проволока калибра 22 для соединений (1)
• Проволока калибра 18 для силовых кабелей (1)
• Винты и гайки
• Паяльник
• Проволока для пайки
• От 8 до 32 нажатий
• 4–40 нажатий
• Сверла и сверла
• Термоусадочная трубка
• Галстуки

Шаг 2. Создайте светодиодные модули

Итак, прежде чем начать, вы должны знать, что каждый светодиодный модуль должен иметь стабилизатор постоянного тока для правильной работы. Сначала соберите радиаторы и просверлите от 4 до 40 отверстий для крепления светодиода.

Затем возьмите алюминиевую деталь и просверлите от 8 до 32 отверстий. Затем прикрепите радиатор винтами 4-40. Также отогните два вывода эмиттерных элементов для радиатора. Затем держите средний провод прямо. Затем возьмите транзистор и согните правый вывод под углом 90 градусов, чтобы соответствовать основным размерам.

Это еще не все.

Затем разведите другие ножки транзистора примерно на 45 градусов друг от друга и создайте полупетли на концах выводов, избегая абсолютных ошибок.

Транзисторный проводной полуконтур

Также прикрепите эти полупетли к выводам радиатора и подключите один резистор 75 Ом к выводу на правом конце радиатора. Кроме того, возьмите провод под углом 90 градусов и сформируйте петлю, чтобы он мог работать в качестве заземления. Опять же, убедитесь, что вы работаете с точными измерениями и диапазоном измерений, чтобы избежать ошибок. Если возможно, подтвердите и проверьте точность измерения и измерения датчика.

Теперь пришло время подключиться к вашему светодиодному модулю. Итак, соедините центральный вывод радиатора с отрицательным выводом (катодом) светодиодного модуля:

Теперь повторите процесс для оставшихся 15 светодиодных модулей.

Шаг 3. Соедините Arduino и коммутационную плату

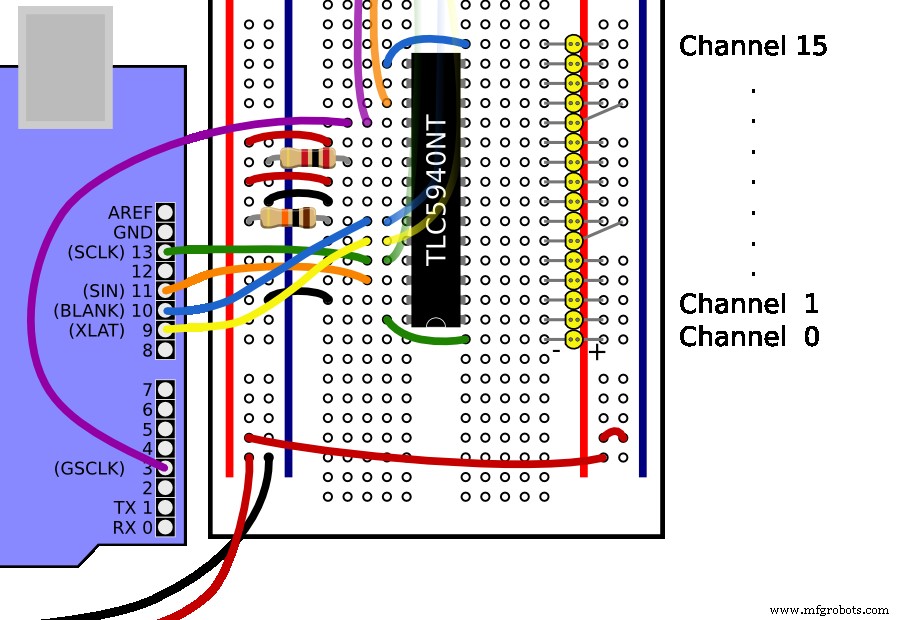

Соединение Arduino и Breakout Board

Для питания убедитесь, что между заземлениями обеих плат установлено соединение. Кроме того, вы можете найти нерегулируемый вывод положительного входного напряжения (RAW). Затем вы можете подключить его к контакту VCC коммутационной платы, чтобы избежать абсолютного количества ошибок.

И коммутационная плата, и плата Arduino оснащены стабилизатором +5 В, который поддерживает напряжение до 17 В. Кроме того, прежде чем монтировать схемы, сначала запрограммируйте Arduino.

Итак, с помощью этого кода мы назначим функцию затухания одному светодиоду и подождем 40 мс, прежде чем переключиться на следующий светодиод. Время затухания каждого светодиода составляет 470 мс.

Светодиод

Как только схема завершит сканирование в одном направлении, она начнет сканирование в другом направлении. Кроме того, можно легко изменить значения индикатора или настроить сканирование только в одном направлении.

Таким образом, этот код установит значение затухания от 0 до 4095. Другими словами, он установит его от полного включения до полного выключения.

Код:

#include «Tlc5940.h»
#include «tlc_fades.h»
канал TLC_CHANNEL_TYPE;
недействительная установка ()
{
TLC.init(4095);
}
uint16_t продолжительность =470;
интервал максвалуе =4095;
интервал времени исчезновения =40;
uint32_t startMillis;
uint32_t конец Миллис;
пустой цикл ()
{
если (tlc_fadeBufferSize ==0)
{
// фейды в данный момент не запущены
startMillis =миллис();
endMillis =startMillis + продолжительность;
для (целое я =0; я <16; ++ я) {
tlc_addFade(15-i, 0, maxValue, startMillis+fadeTime*i, endMillis+fadeTime*i);
}
}
tlc_updateFades();
задержка (5);
если (tlc_fadeBufferSize ==0)
{
// фейды в данный момент не запущены
startMillis =миллис();
endMillis =startMillis + продолжительность;
для (целое я =0; я <16; ++ я) {
tlc_addFade(i, 0, maxValue, startMillis+fadeTime*i, endMillis+fadeTime*i);
}
}
tlc_updateFades();
задержка (5);

Шаг 4. Установите светодиодные модули

Теперь пришло время прикрепить светодиодные модули к алюминиевому уголку. Итак, отмерьте шестнадцать отверстий с равными промежутками и прикрепите светодиодные модули. Также сделайте еще несколько отверстий, чтобы прикрепить Arduino и плату Breakout к алюминиевому уголку.

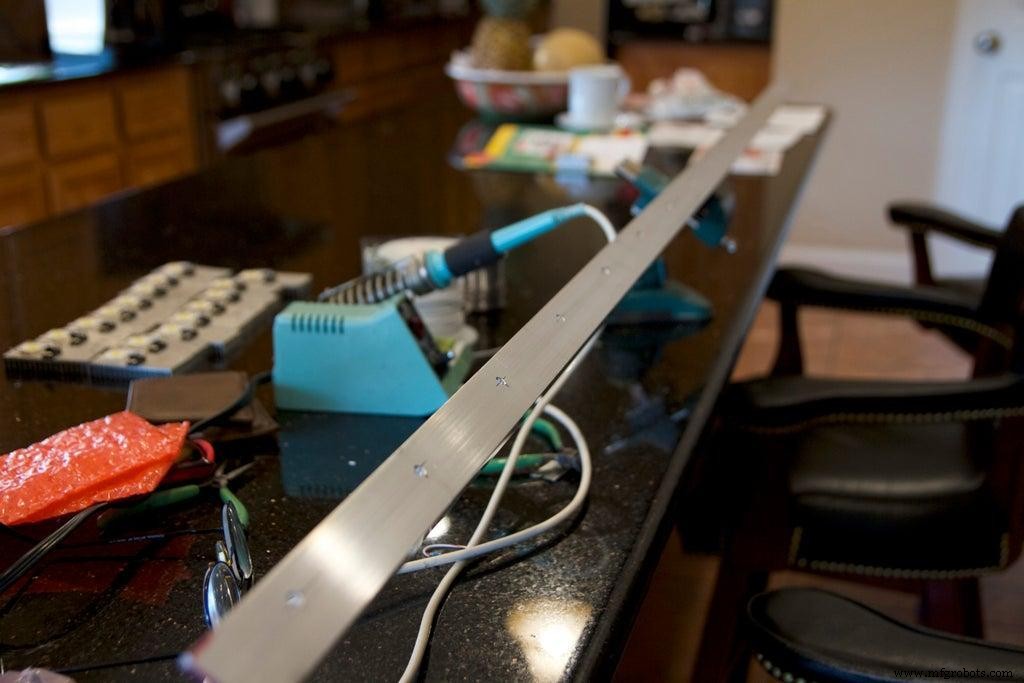

Алюминиевый уголок

Кроме того, используйте винты 8-32, чтобы прикрепить радиаторы к алюминию. Теперь, когда все настроено, начните подключать ваши модули к положительному активному блоку и проводам заземления. Мы также разделили шестнадцать светодиодов на четыре группы. Поэтому убедитесь, что вы соединили четыре комплекта в одном соединении с проводом 18-го калибра с высотой основания.

Затем подключите все четыре провода питания и провод питания печатной платы к проводу калибра 16, а затем подключите его к источнику питания 12 В.

После того, как вы закончите с проводами питания, обязательно подключите линию управления каждого светодиодного модуля и подключите контакт коллектора транзистора к коммутационной плате. Кроме того, вы можете использовать стяжки для аккуратного соединения.

После соединений проверьте, что вы сделали, и убедитесь, что у вас правильные соединения. Вы можете повредить светодиоды, если сделаете неправильное подключение.

Если у вас все в порядке с работой, включите схему компактного светодиодного сканера и посмотрите, как он светится.

Подведение итогов

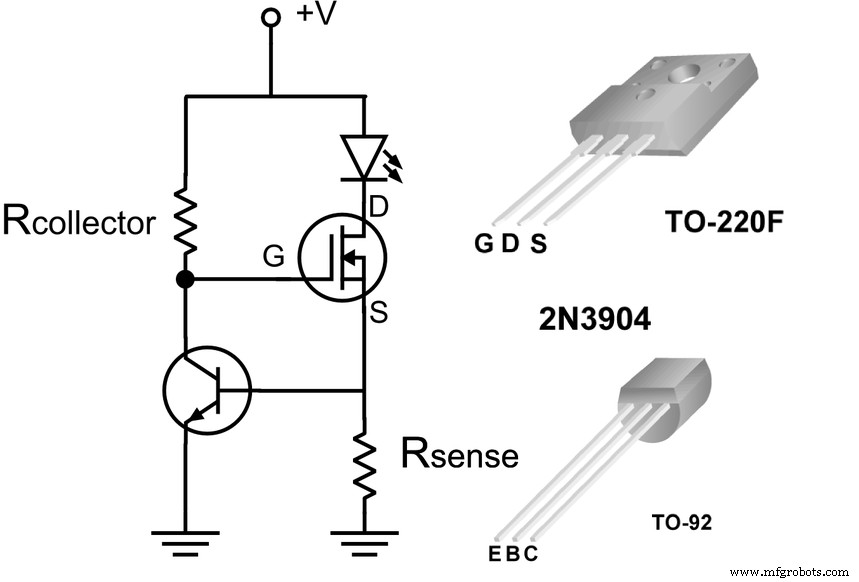

Прежде чем мы завершим эту статью, полезно знать, что для правильной работы светодиодного сканера требуется регулятор тока. Таким образом, для этой схемы вы можете использовать NPN-транзистор 2N3904 в качестве основного компонента. Кроме того, вы можете заметить падение напряжения на переходе база-эмиттер, когда он смещен в прямом направлении и находится на вышеупомянутой высоте.

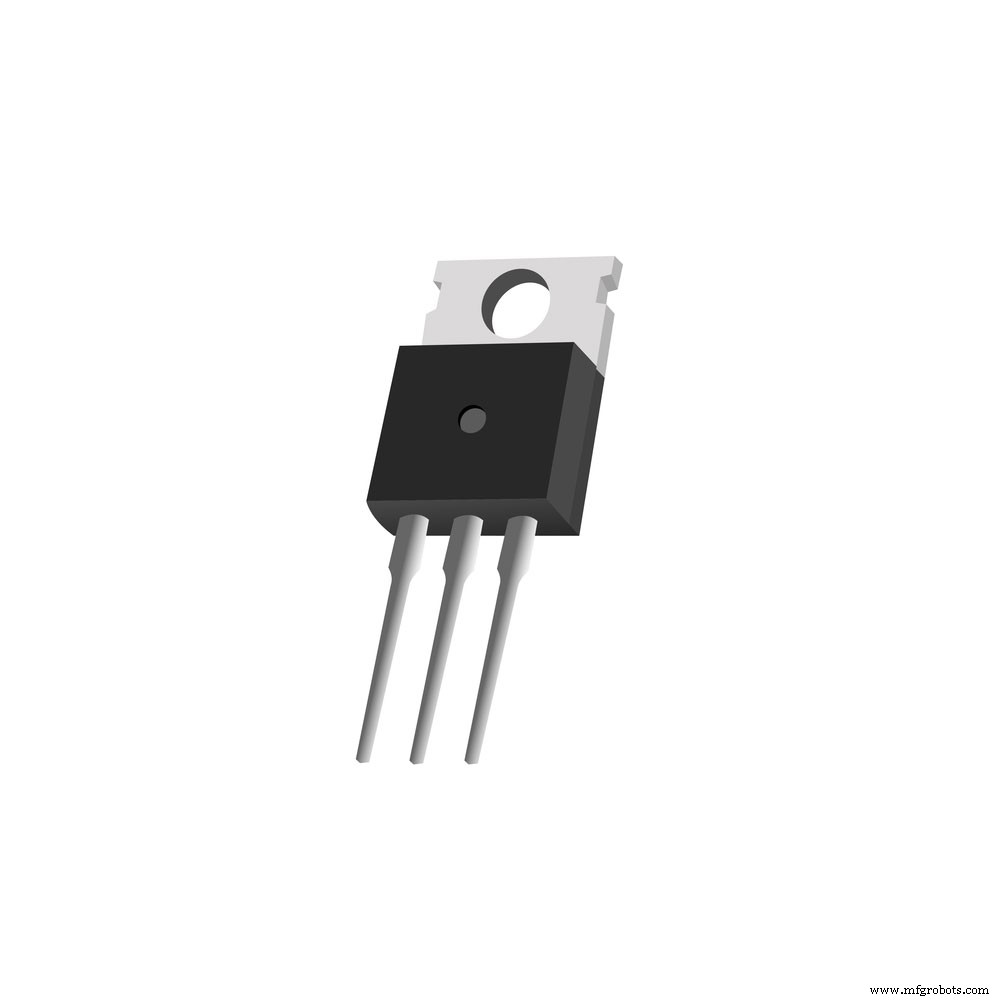

Транзистор NPN

Это напряжение также действует на токоизмерительный резистор. Кроме того, именно здесь ток от светодиода течет на землю.

Кроме того, регулятор тока работает с тремя вариантами этой схемы светодиода:во-первых, постоянная подача тока светодиода без управления. Во-вторых, прямое управление с платы Arduino и, наконец, управление с платы SparkFun.

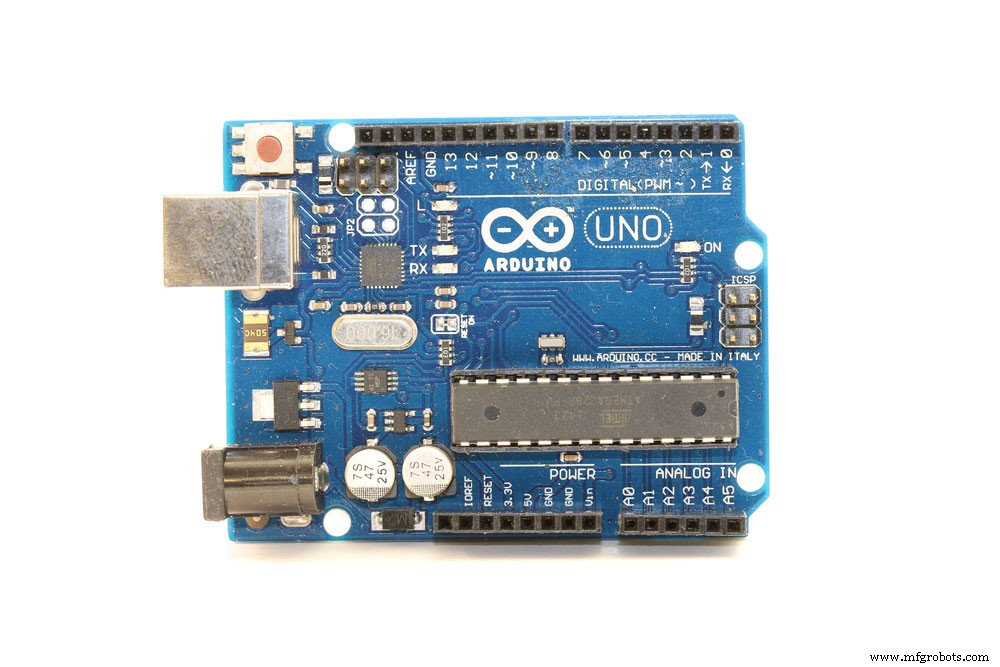

Доска Arduino

На этом статья заканчивается. Если вам нужна дополнительная информация, не стесняйтесь обращаться к нам. Мы всегда рады помочь.
