Схема сигнализации:конструкция и принцип работы

Без сомнения, схема сигнализации — один из лучших проектов, которые вы можете сделать своими руками. Сигнализация стала неотъемлемой частью современных домов, предупреждая нас о присутствии посетителей и помогая нам узнать, когда наша дверь открыта.

Жизненно важным преимуществом схемы охранной сигнализации является ее использование одновременно в двух местах, и причина этого в том, что два разных переключателя производят два разных тона. Здесь мы обсудим функции и принципы работы цепи сигнализации.

Как работает схема сигнализации

Эта электрическая схема состоит из двух основных частей:датчика и триггера. Эти два работают вместе, чтобы создать желаемое обнаружение. Датчик обнаруживает нежелательных гостей, а триггер поднимает тревогу в ответ на обнаружение датчика. Датчик обычно более продвинутый, потому что он обрабатывает обнаружение движения.

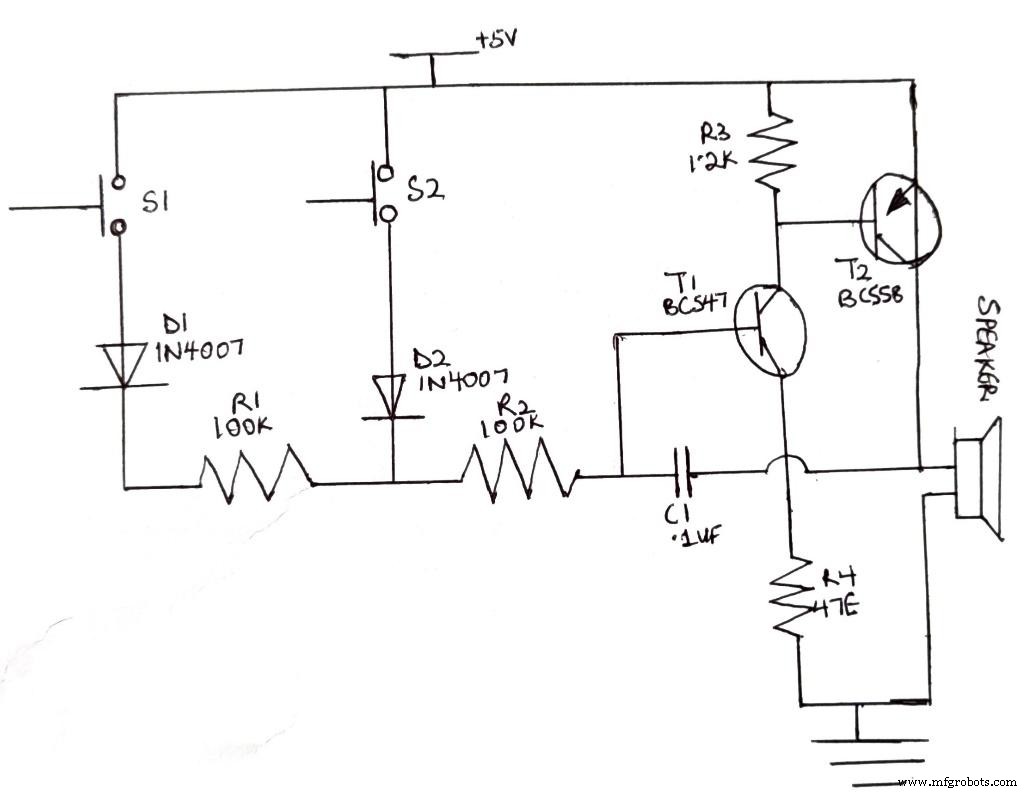

Простая схема охранной сигнализации

Когда мы нажимаем переключатель S2, происходит та же ситуация. Транзисторы Т1 и Т2 в бодрствующем состоянии получают питание от диода D2, а этот диод подключается к ключу S2. В результате динамик воспроизводит прилагаемый к нему звук. Но в этом случае мы слышим высокий тон, указывающий, что возле шкафчика находится злоумышленник. Единственный способ отключить звуковой сигнал, исходящий из динамика, — отключить электричество.

Распространенные виды цепей системы сигнализации

Как правило, существует два типа цепей сигнализации. Это цепь охранной сигнализации и цепь пожарной сигнализации. Хотя правильными терминами являются «неконтролируемый» и «контролируемый». Неконтролируемые цепи составляют несколько зон взлома. Кроме того, в аналоговых противопожарных схемах целесообразно использовать контролируемое чередование. Вот почему мы используем слова Взлом и Пожар. В цепи охранной сигнализации есть только два состояния:обрыв и концевой резистор. В неохранной системе охранной сигнализации разомкнутая цепь охранной сигнализации вызывает состояние НЕИСПРАВНОСТИ.

Кроме того, S1 и S2 — это два переключателя цепи, которые работают в цепи. Эти переключатели могут находиться в двух разных местах:один перед шкафчиком, а другой на входной двери. Когда мы нажимаем переключатель S1, подключенный к нему диод D1 начинает проводить. Также начинают работать транзисторы Т1 и Т2 с резистором. Транзисторы T1 и T2 получают положительную обратную связь от конденсатора для генерации. Низкая частота тона, генерируемая при нажатии переключателя цепи S1, указывает на присутствие злоумышленника.

Охранная сигнализация

Охранная сигнализация является обычным явлением в магазинах, банках, домах или любых других местах, требующих дополнительной безопасности. Они работают 24 часа в сутки, семь дней в неделю и защищают помещение от кражи ценностей, подавая звуковой сигнал всякий раз, когда кто-то входит.

Цепь охранной сигнализации

Пожарная тревога

Цепь пожарной сигнализации имеет три состояния для осуществления необходимого контроля:система с разомкнутой цепью, EOL и система с замкнутой цепью. Далее мы рассмотрим функции каждой печатной платы этих сигнализаторов.

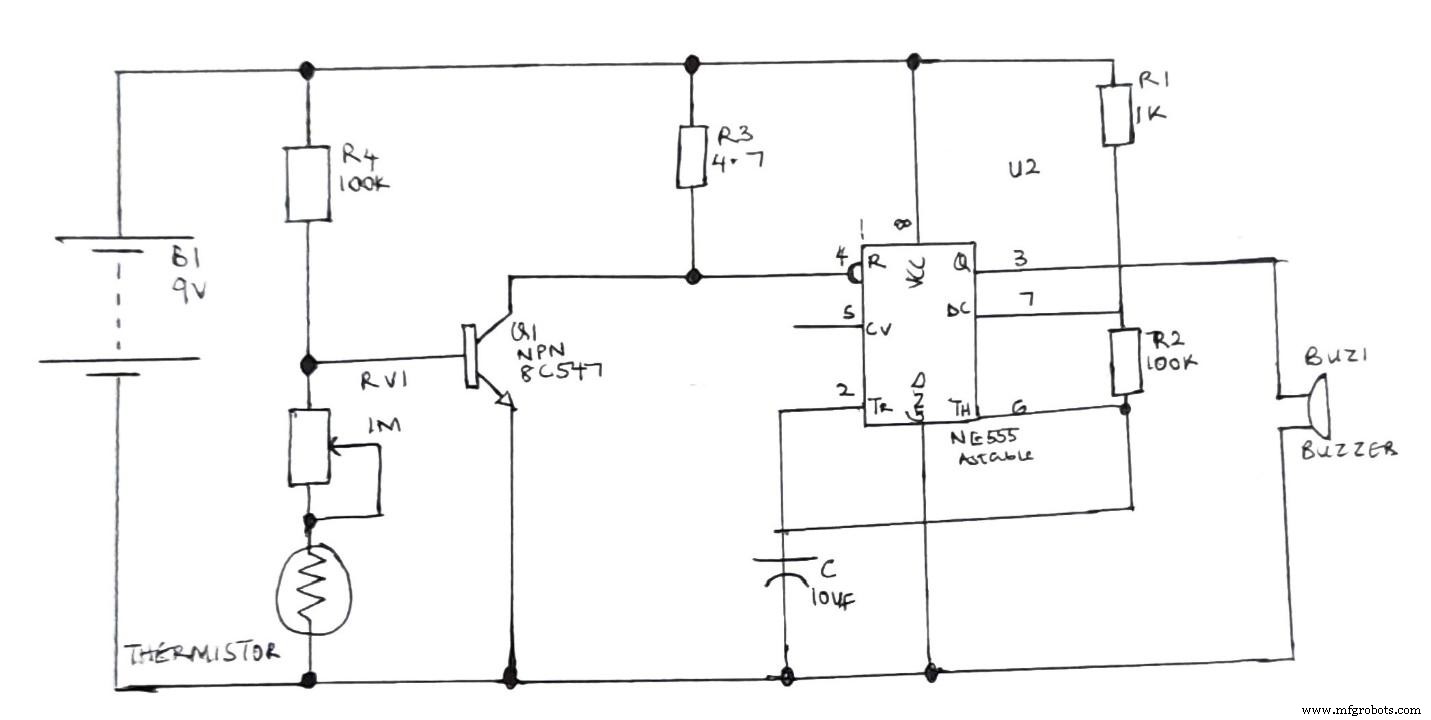

Цепь пожарной сигнализации

Функции каждой печатной платы

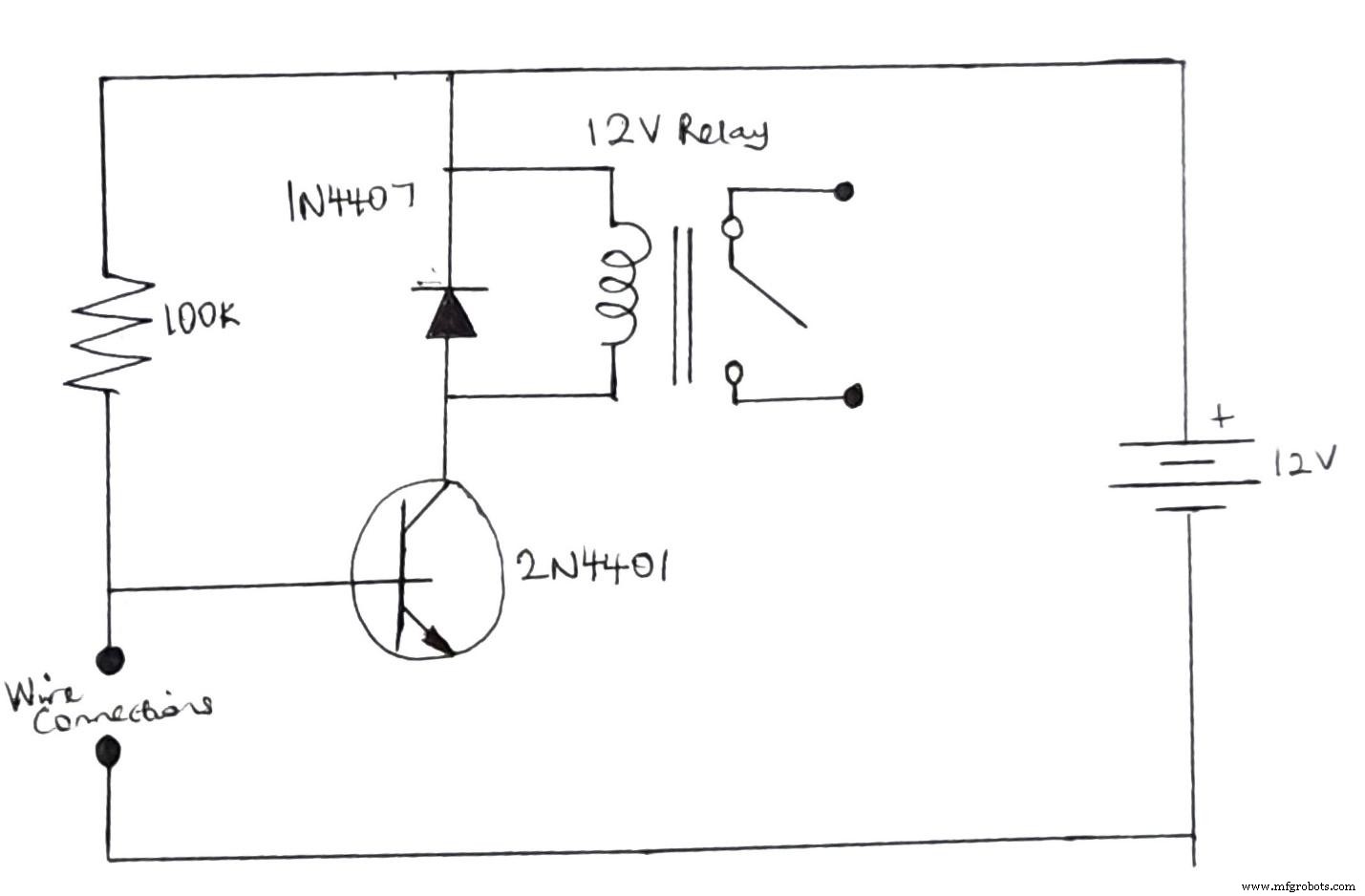

Использование обычного проводника в качестве датчика охранной сигнализации.

<сильный> Это самый простой из множества. Датчик представляет собой тонкий кабельный проводник, растянутый по ограниченной области. Любой, кто вторгается в зону, вступает в контакт с проводом, вызывает его срабатывание. Затем транзистор получает необходимую информацию после разрыва провода. Таким образом, вызывается соответствующий будильник.

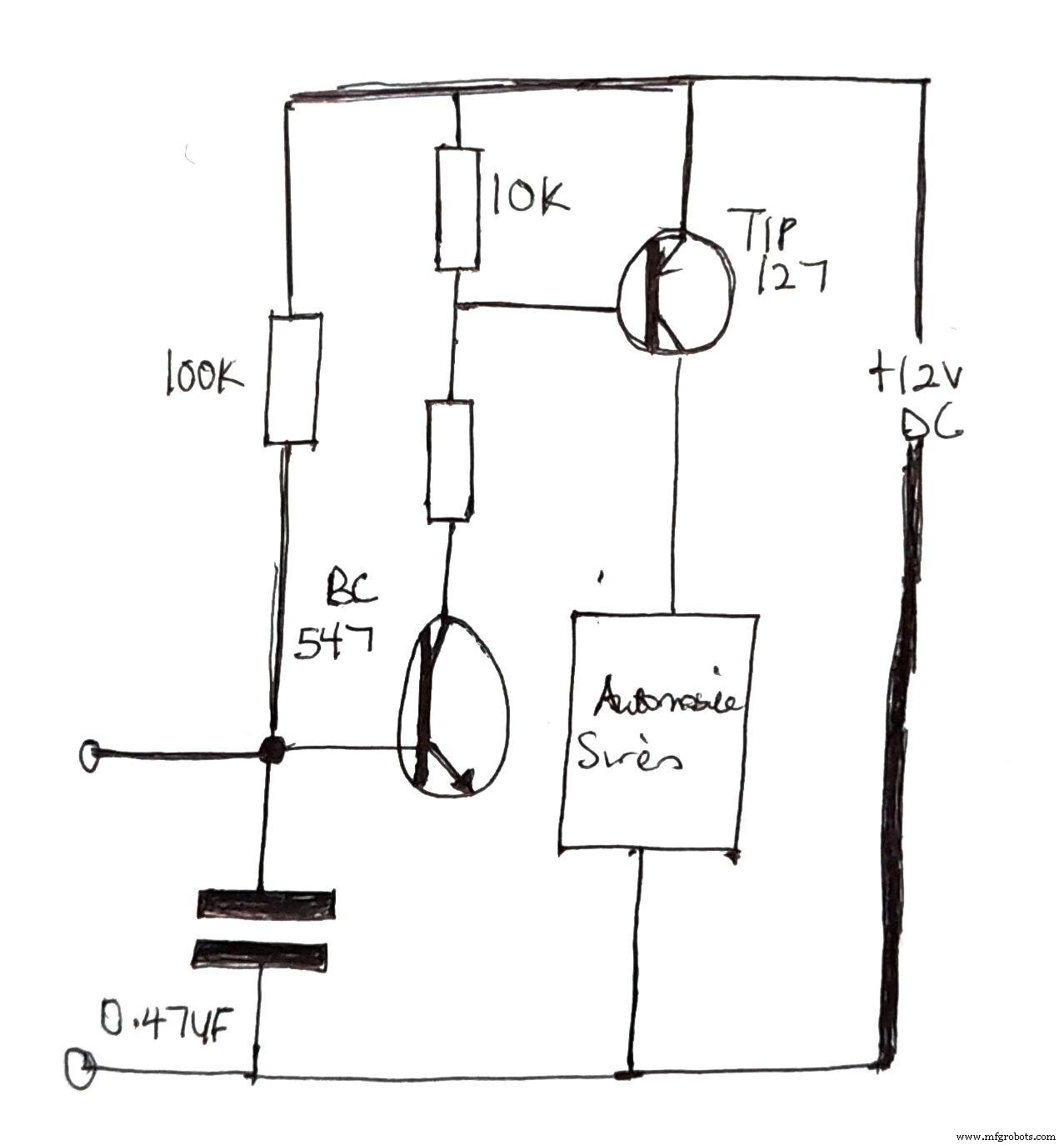

(Охранная сигнализация с использованием обычного проводника в качестве датчика)

Использование пьезодатчика звука в системе охранной сигнализации.

<сильный> Подключенный пьезодатчик использует недорогой пьезоэлемент для обнаружения звука. Возможна потолочная установка всей системы. Затем подключенный пьезодатчик обнаруживает злоумышленника, пытающегося проникнуть внутрь, как только он потревожит дверь. Это достигается активацией пьезодатчика.

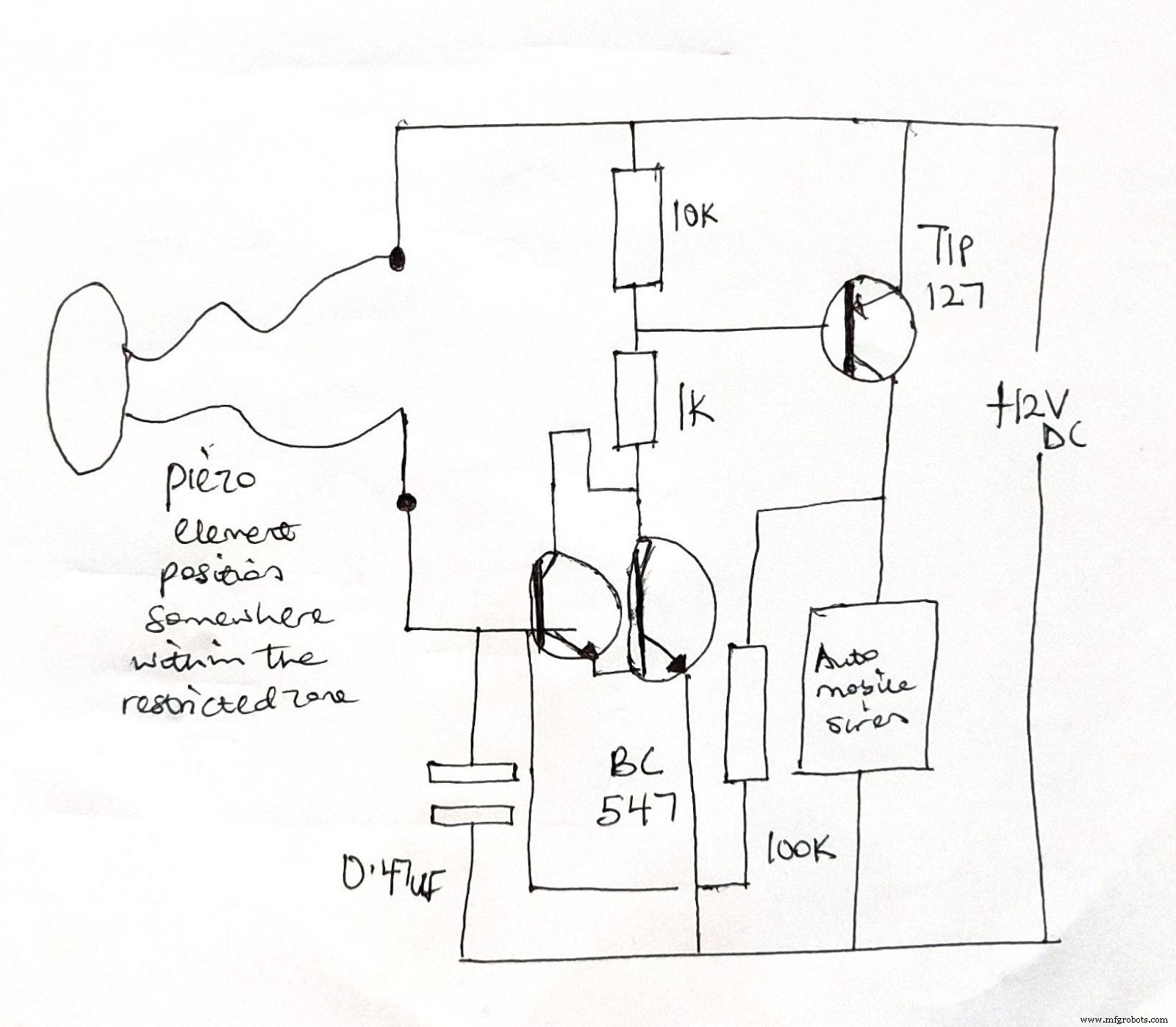

(Охранная сигнализация с использованием изображения цепи пьезоэлектрического датчика звука)

Лазерная сигнализация вторжения.

Лазерный луч полезен в датчике тревоги. Эта система использует ряд лазерных лучей в качестве первичных детекторов, а также стратегически расположенные зеркала. Цепь запуска фоторезистора получает окончательное отражение. Каждый раз, когда злоумышленник проникает в зону действия лазера, срабатывает сигнал тревоги. Они делают это, блокируя любой из лучей в комнате. Система безопасности либо включает охранную сигнализацию, связывается со службами экстренной помощи, либо издает тихий сигнал тревоги, который уведомляет жильцов. Несомненно, это очень творческий и экономичный способ сообщить вам о присутствии злоумышленников.

(Лазерная система безопасности в действии)

Охранная сигнализация с функцией включения/выключения кнопки

В этой системе охранной сигнализации используется один кремниевый выпрямитель (SCR), который включает или выключает уведомление по мере необходимости.

Цепь сигнализации низкого напряжения.

Он проверяет наличие проблем с батареями и другими энергозависимыми источниками тока. Схема издает сигнал тревоги и зажигает светодиод. Но он также подключается к множеству различных цепей для различных целей.

Как создать базовую схему сигнализации

Теперь, когда мы знаем принцип работы и распространенные типы сигнальных цепей. Далее мы узнаем, как сделать простую схему сигнализации.

Необходимые компоненты

• Печатная плата.
• Мало проводов.
• Транзистор BC547.
• Разъем аккумулятора.
• Ом.
• Фоторезистор.
• Батарея 9 В.
• Светодиод.

https://youtu.be/OJXEP27Z-Bc (СХЕМА ОХРАННОЙ СИГНАЛИЗАЦИИ САМ)

Функции компонентов схемы.

• Индикатор: <сильный> Это мигающие огни, используемые для проверки работоспособности цепи.
• Печатная плата: Он использует токопроводящие пути для поддержки механических и электрически связанных электронных компонентов.
• Фоторезистор: Фоторезистор определяет, когда свет должен быть включен или выключен.
• Разъем аккумулятора: Разъем батареи – это устройство, соединяющее две или более электрические цепи.
• Батарея: Батарейки позволяют охранной сигнализации работать даже при отключенном питании.
• Ом: Он включает электрическое сопротивление в цепь как элемент цепи.
• Транзистор: Транзистор усиливает слабые входные сигналы. Транзистор состоит из двух последовательно соединенных диодов с PN-переходом.

Заключение

Обычно датчик, камера, детектор движения, зуммер и батареи составляют систему сигнализации. Это датчик, который улавливает звуки или движение. Используя эту схему, вы защищаете ценные вещи и другие важные вещи от посторонних глаз или кражи. Установите эту схему в ваших домах или там, где это необходимо. Зуммер выключается всякий раз, когда кто-либо перешагивает/или включает сигнализацию. Так что, если у вас есть какие-либо вопросы или комментарии, вы всегда можете связаться с нами.
