Микропереключатели (Micro Switches): типы, принцип работы и ключевые применения

Что такое микропереключатель?

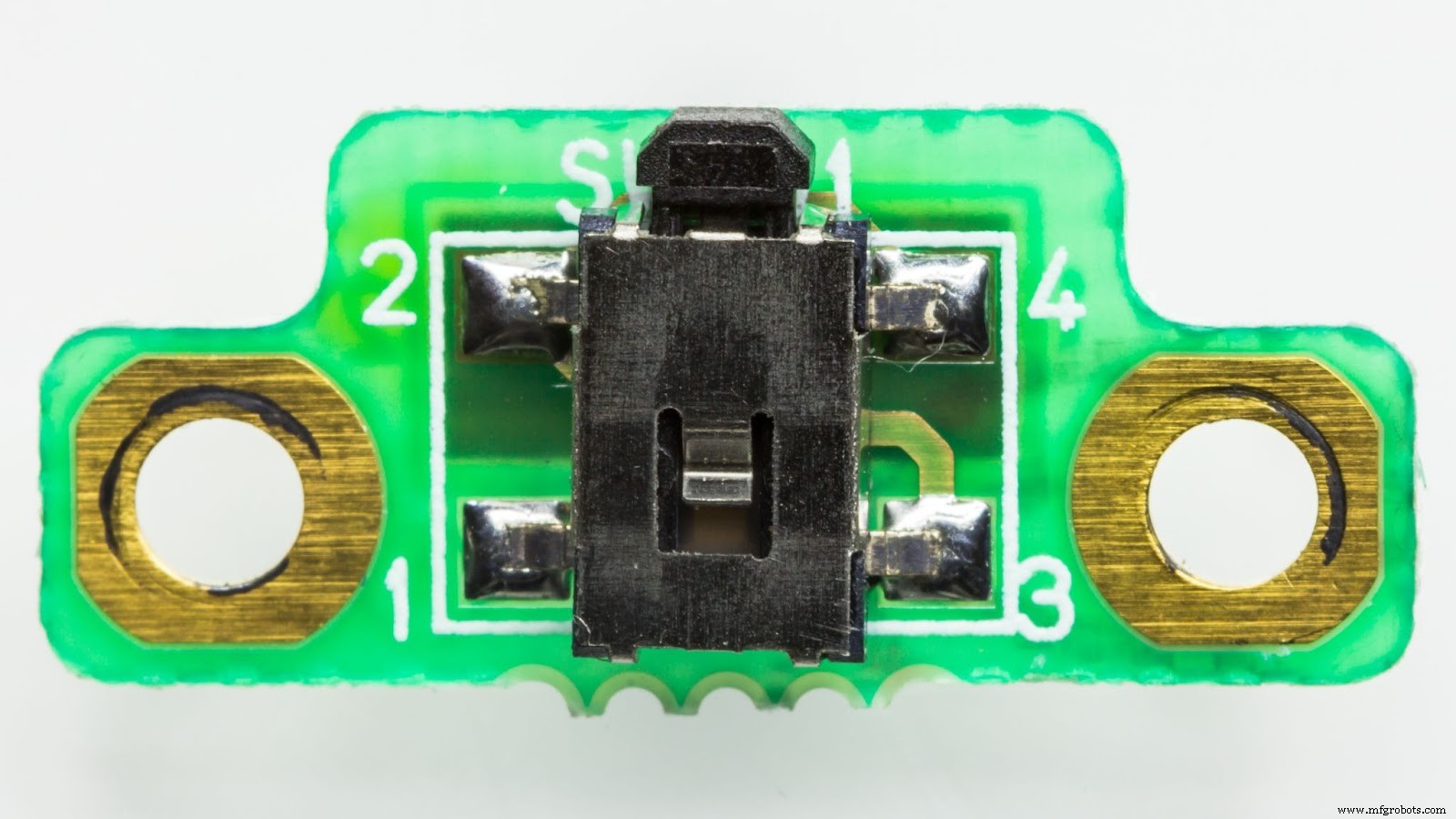

Микропереключатель на PCB

Источник: Wikimedia Commons

Микропереключатель (microswitch) — миниатюрное мгновенное устройство, срабатывающее от малейшего усилия. «Мгновенное действие» (snap-action) означает: при достижении определенной позиции плунжера контакты мгновенно переключаются без зависимости от силы или скорости нажатия. Обычно имеют контакты NO (нормально разомкнутый) и NC (нормально замкнутый).

Принцип работы

При нажатии актуатора (плунжера):

• NC-цепь размыкается
• NO-цепь замыкается

При отпускании (позиция покоя):

• NC-цепь замыкается (ток течет)
• NO-цепь размыкается (гальванически развязана)

Важна «точка перехода» (tipping-point mechanism) — четкие точки срабатывания (trip) и возврата (reset), защищающие от дребезга при вибрации.

Терминология

• Differential Travel (Дифференциальный ход) — расстояние между точкой срабатывания и возврата. Защищает от быстрых ON/OFF при вибрации.
• Release/Reset Point (Точка возврата) — где контакты возвращаются в исходное положение.
• Over-Travel (Предход) — запас хода плунжера за точкой срабатывания. Предотвращает повреждение. Нельзя превышать допустимый ход.
• Trip Point / Operating Point (Точка срабатывания) — где контакты меняют исходное состояние.

Типы микропереключателей

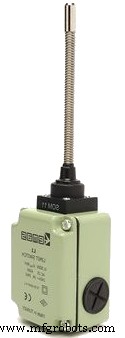

Гибкий стержень (Flexible Rod)

Гибкий стержень

Вращается на 360° (кроме оси). Малое усилие срабатывания. Детектирует изменение формы/направления. Плунжер поглощает предход — большой допуск по положению объекта.

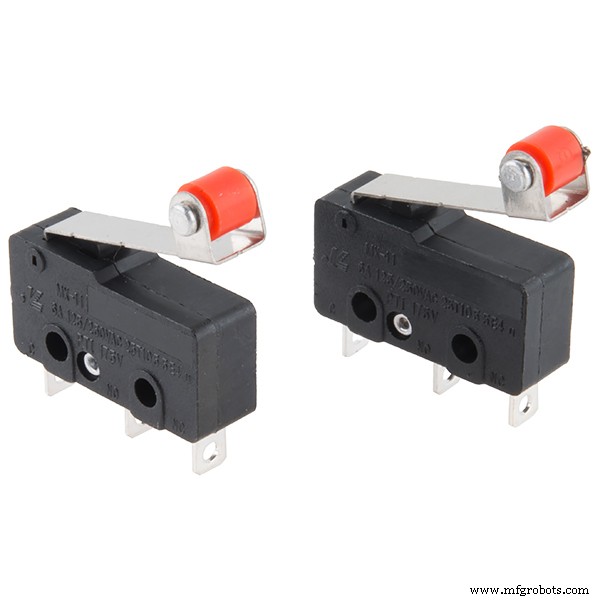

Рычаг с роликом (Hinge Roller Lever)

Рычаг с роликом

Ролик на шарнирном рычаге. Для высокоскоростных кулачков.

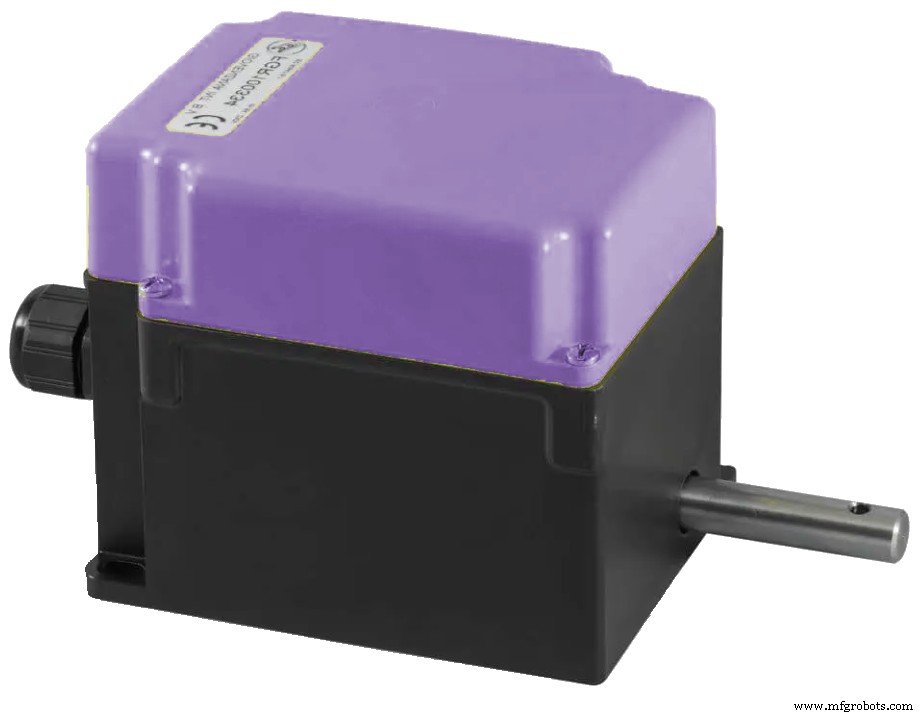

Вращательная операция (Rotating Operation)

Вращательный переключатель

Низкий момент актуатора. Для детектирования легких объектов (банкноты).

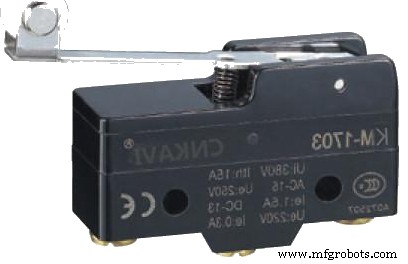

Обратный рычаг с роликом (Reverse Operation Hinge Roller Lever)

Обратный рычаг

Рычаг из стали. Низкий момент и скорость кулачка. Форма рычага подстраивается под объект.

Пружинный короткий плунжер (Spring Short Pin Plunger)

Пружинный короткий плунжер

Легкое выравнивание (короткий плунжер, большой диаметр). Большой предход.

Листевой рычаг (Leaf Lever)

Листевой рычаг

Большой ход за счет изгиба рычага. Для детектирования движущихся объектов.

Имитация ролика на листовом рычаге (Simulated Roller Leaf Lever)

Простой роликовый тип. Кончик листового рычага изогнут в дугу.

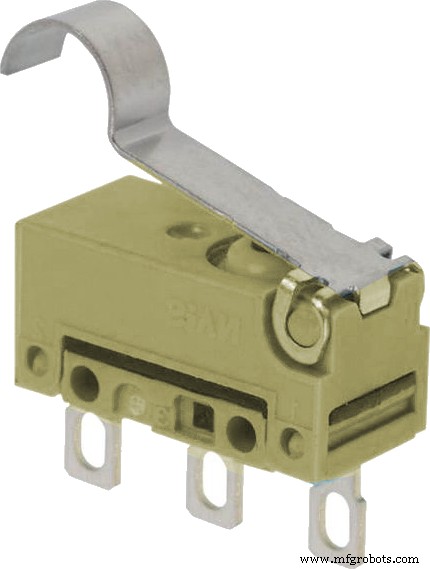

Имитация ролика на шарнирном рычаге (Simulated Roller Lever)

Кончик шарнирного рычага изогнут в дугу.

Штифтовой плунжер (Pin Plunger)

Для коротких прямых ходов. Высокая точность позиции. Нужен надежный упор — минимальный предход.

Листовая пружина (Leaf Spring)

Большой ход за счет мощной пружины. Для цилиндров или низкоскоростных кулачков. Предход должен быть в спеках — иначе повреждение (фиксированная точка опоры).

Пружинный штифтовой плунжер (Spring Pin Plunger)

Больший предход, чем у pin plunger. Те же применения. Нагрузка строго в центр плунжера (диаметр чуть больше).

Листовая пружина с роликом (Roller Leaf Spring)

Листовая пружина с роликом

Отличается от leaf spring наличием ролика. Для кулачковых механизмов.

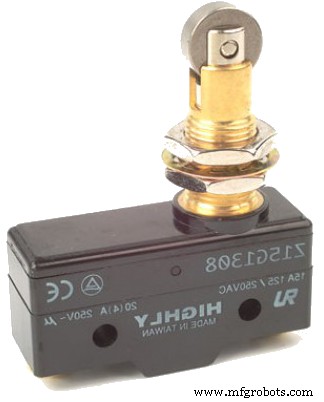

Перевернутый/панельный роликовый плунжер (Cross or Panel Mounted Roller Pin Plunger)

Управляется кулачком. Ролик на плунжере. Малый предход, но позиция регулируется (панельный монтаж).

Шарнирный рычаг (Hinge Lever)

Низкий момент и скорость кулачка. Форма рычага регулируется под объект.

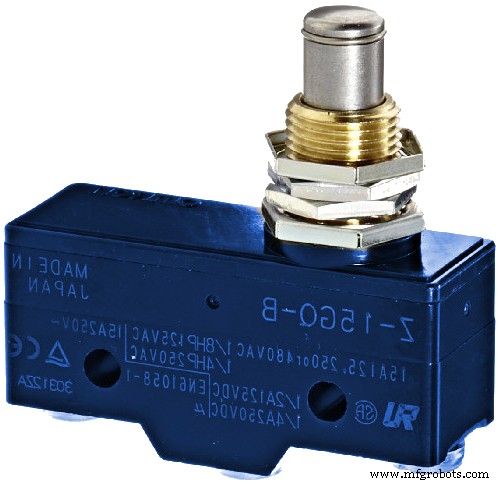

Панельный штифтовой плунжер (Panel Mount Pin Plunger)

Панельный плунжер

Самый большой предход. Монтаж гекс-гайкой на панель. Механическое/ручное управление. Работает с низкоскоростным кулачком.

Особенности микропереключателей

• Низкая чувствительность к вибрации и ускорениям
• Компактный размер
• Длительный ресурс
• Малый рабочий ход
• Повышенные электрические параметры

Преимущества

• Надежное переключение
• Точная работа
• Быстрое переключение → меньше дугового износа
• Идеальны для детектирования присутствия/отсутствия объекта (физический контакт)
• Простое включение/выключение
• Контакты преобразуют механическую энергию плунжера в электрический сигнал
• Экономия веса и места

Как использовать

В положении покоя (NC) горит светодиод на NC-контакте. При легком нажатии — загорается второй светодиод (контакт между Common и NO).

Монтаж

На ровную, гладкую, жесткую поверхность. Правильный винт, не перетягивать. Можно зафиксировать эпоксидной смолой.

Применение

• HVAC
• Ксероксы
• Микроволновки
• Системы видеонаблюдения
• Водонагреватели

Итоги

Разнообразие типов микропереключателей — под разные задачи. Выбор зависит от требований проекта. Правильный монтаж — залог результата. Нужна помощь? Пишите.

Терминология (повторение)

Differential Travel — расстояние между точкой срабатывания и возврата, защита от дребезга при вибрации.

Release/Reset Point — возврат контактов в исходное положение.

Over-Travel — запас хода плунжера за точкой срабатывания, защита от повреждения. Не превышать допуск.

Trip Point — область смены состояния контактов из исходного.
