Мастерство звука: пошаговое руководство по сборке схемы регулятора громкости для колонок

Что такое схема регулятора громкости?

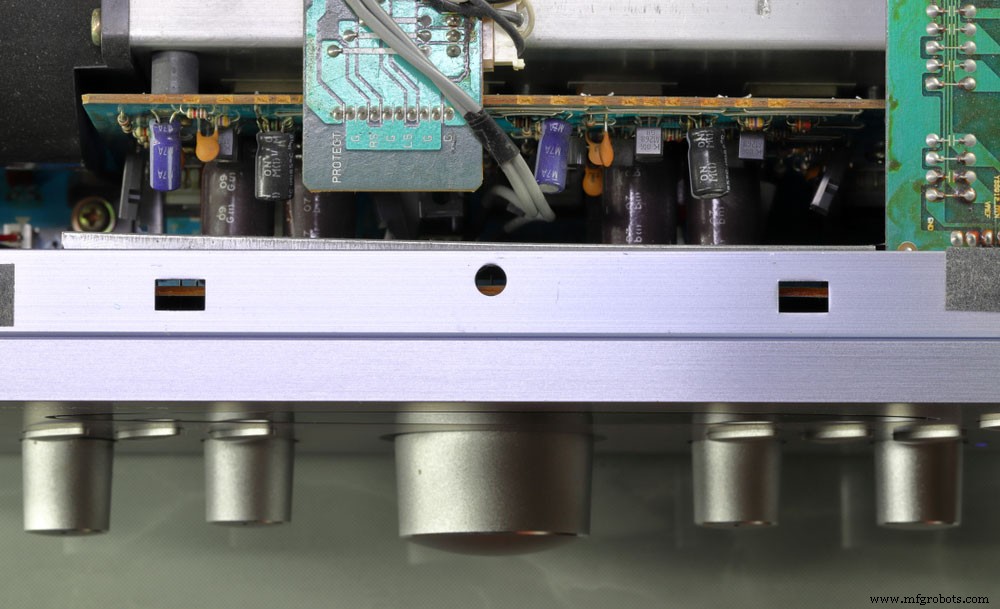

Аналоговая плата аудиоусилителя

Схема регулятора громкости позволяет менять уровень звука на акустической системе. Встроена в большинство радиоприемников и ресиверов. Часто позволяет полностью отключить звук.

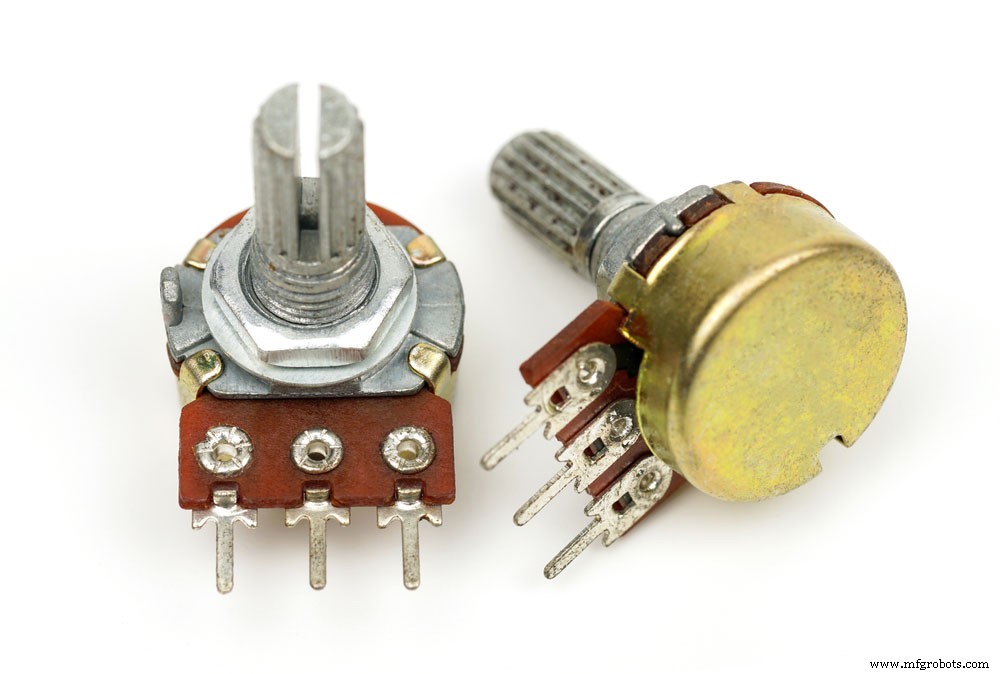

Переменный резистор (потенциометр)

Внешний регулятор можно добавить к любой колонке. Без усилителя звук будет тихим. Активные колонки (с встроенным усилителем) усилят сигнал сами.

Принцип работы регулятора громкости

Поворот ручки влево — тише, вправо — громче. Технически: потенциометр — переменный резистор. При повороте наглухо сопротивление растет, на колонку попадает меньше вольт — звук тише. При открытии сопротивление падает, напряжение растет — громче.

С усилителем схема сложнее, но суть та же: регулятор управляет уровнем сигнала, поступающего на вход усилителя или на колонку.

DIY: Внешний регулятор громкости

Необходимые компоненты

• Аудио-потенциометр (логарифмический, аудио-тайпер)
• Колонки (активные или с внешним усилителем)
• 2 стерео-джека 3,5 мм (вход/выход)
• 2 аудио-шнура 3,5 мм
• Корпус (алюминий, пластик, дерево)
• Ручка (колпачок) для вала потенциометра
• Паяльные принадлежности
• Обезжириватель для проводов
• Дополнительные аудио/электромонтажные провода

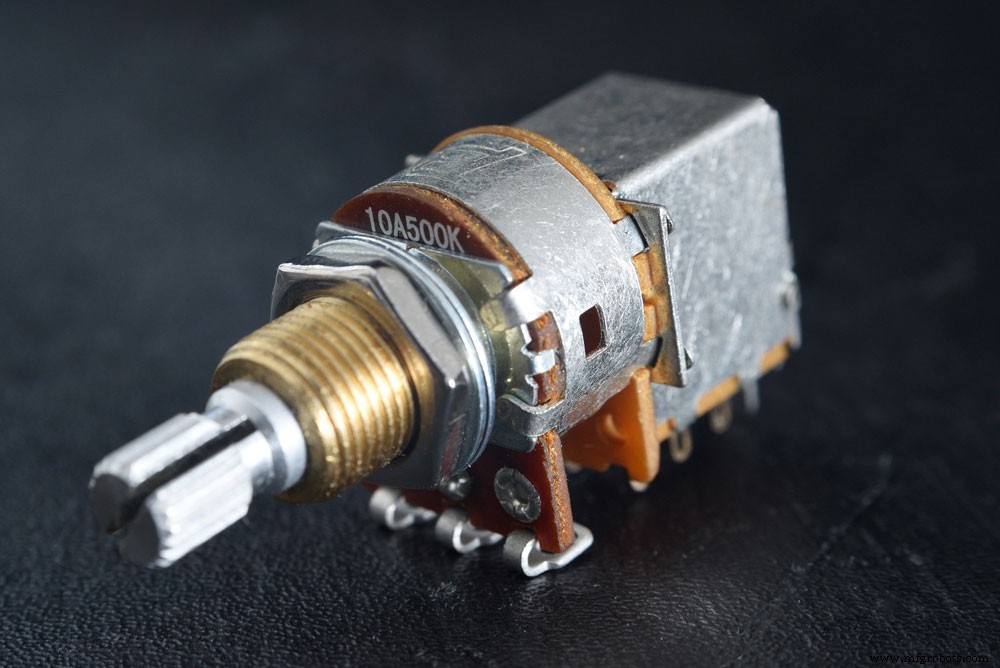

Аудио-потенциометр (логарифмический)

Корпус и ручка для профессионального вида

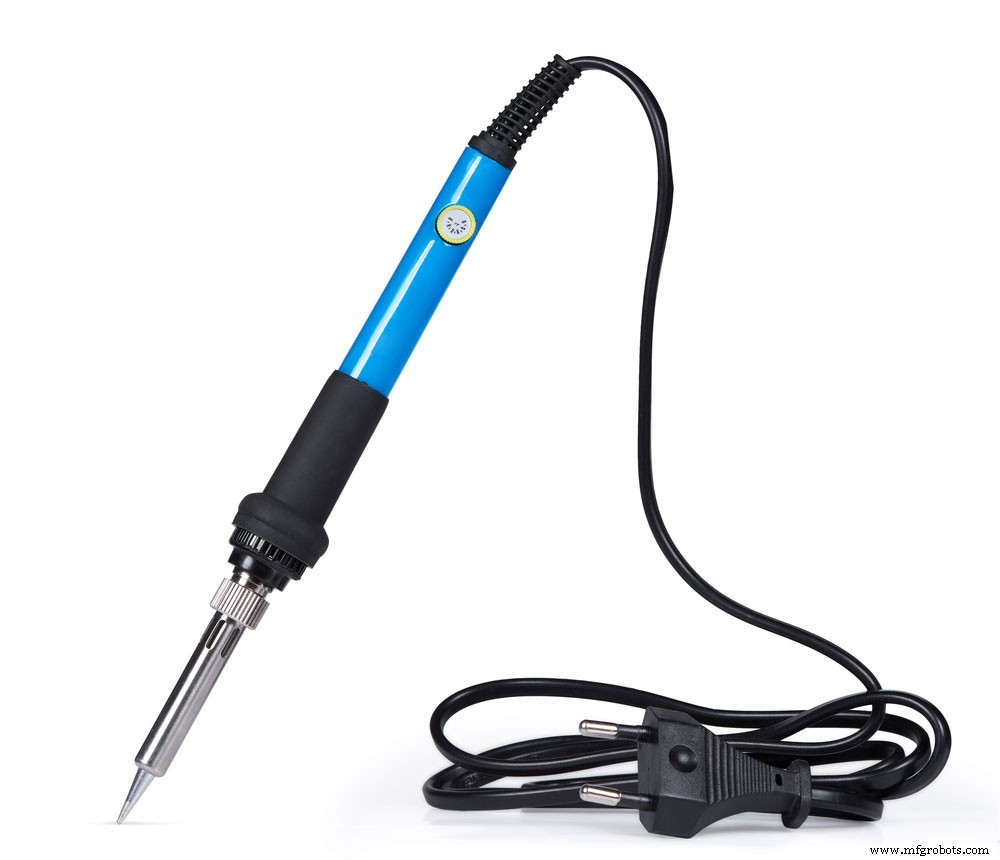

Паяльная станция

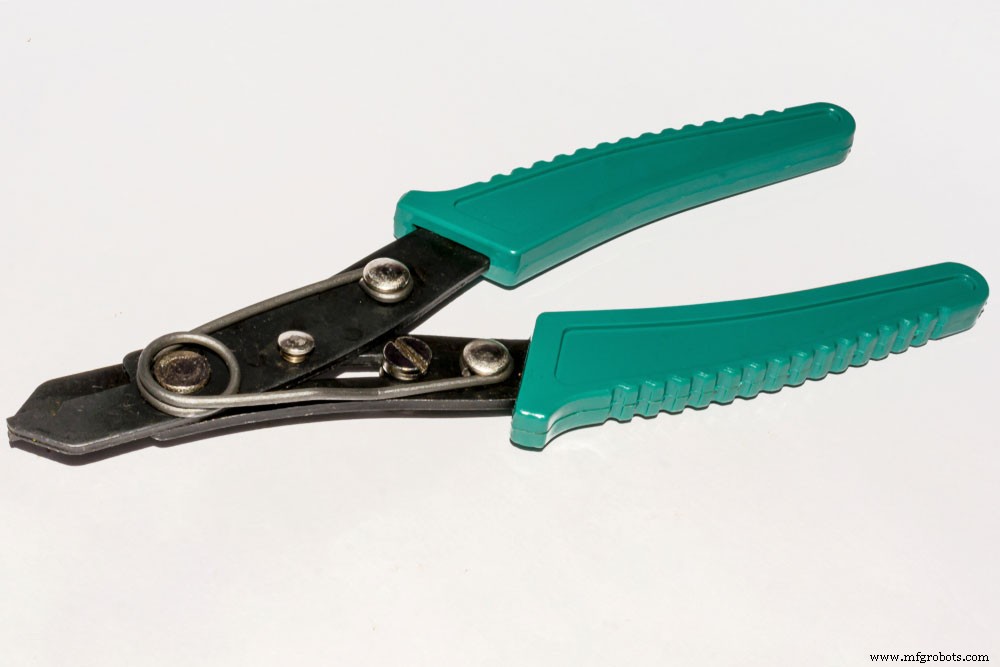

Обезжириватель проводов

Монтаж

Шаг 1: Схема подключения

Для базового варианта: вход → потенциометр → выход. Можно добавить несколько входов/выходов. Схемы легко найти в сети или нарисовать самостоятельно.

Шаг 2: Проверка габаритов

Разместите джеки, потенциометр внутри корпуса. Убедитесь, что всё помещается с запасом для проводов.

Шаг 3: Пайка по схеме

Подключите входной и выходной сигналы к крайним выводам потенциометра, средний — к движку. Требуется аккуратная пайка, особенно для новичка.

Шаг 4: Тестирование

Наденьте ручку, подключите источник и колонки. Источник поставьте на максимум, регулируйте новой ручкой. При проблемах — проверьте мультиметром наличие сигнала на каждом узле.

Шаг 5: Финальные штрихи

Установите ручку, закрепите плату в корпусе, сделайте эстетично.

Как правильно подключить потенциометр для громкости

Потенциометр — 3 вывода. Слева — земля (GND), посередине — вход сигнала, справа — выход к колонке/усилителю. Важно: логарифмический тип (Audio Taper) — человек воспринимает громкость логарифмически. Линейный даст неравномерное изменение.

Все три вывода паяются. Если перепутать вход и выход — ручка будет работать наоборот (громче при повороте наглухо). Критично: обязательно подключите землю к левому выводу.

Заключение

Самостоятельный монтаж регулятора громкости — утерянное искусство. Но это просто, удобно (разместите ручку где хочется) и позволяет использовать качественные компоненты для лучшего звука.
