Полное руководство по схемам радиоуправляемых машин: сборка, отладка и мастерство

Что такое схема радиоуправления?

Печатная плата радиоуправляемой машины

Схема радиоуправления — устройство, управляемое пультом дистанционно. Обычно беспроводное, иногда проводное. Применяется в DVD, телевизорах, игрушках.

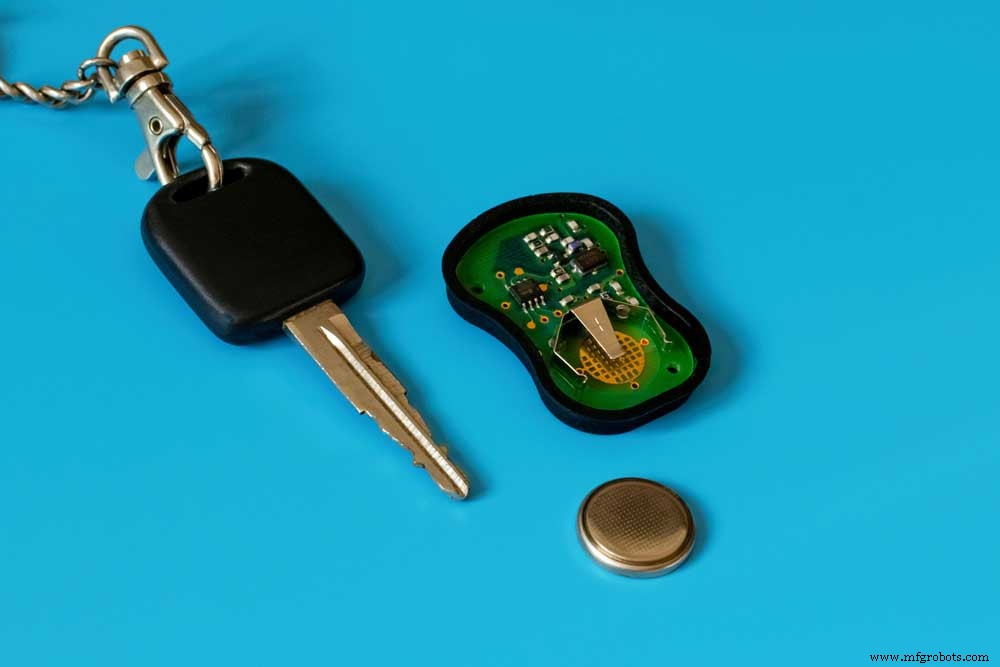

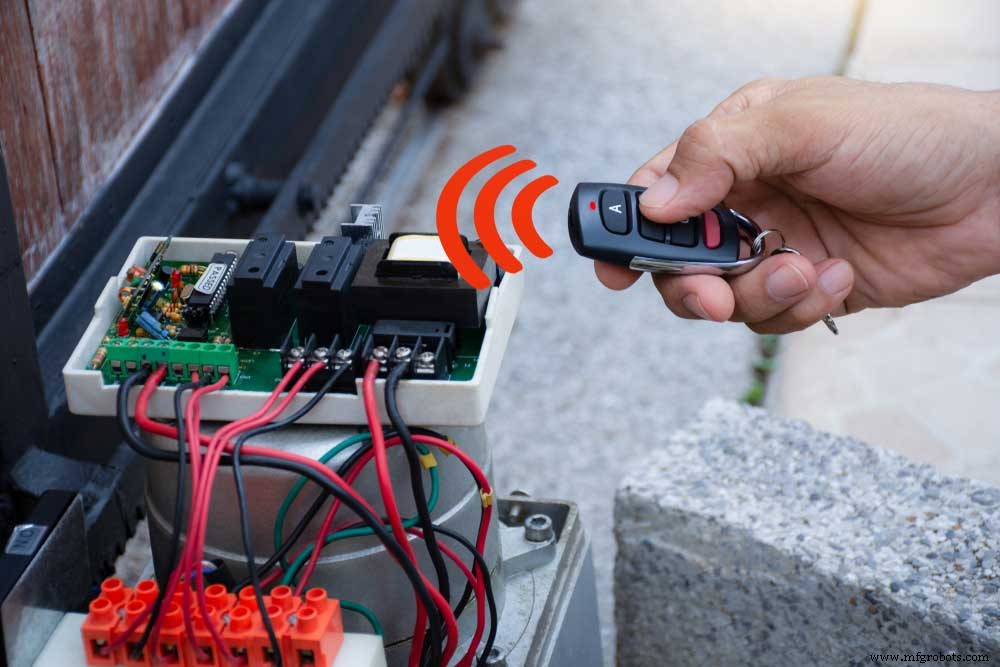

Плата брелока автосигнализации

Дальность работы ограничена: бытовая техника — метры, профессиональные дроны — километры. Ранние пульты использовали ультразвук, современные — цифрово кодированный ИК или радиоканал (2,4 ГГц, 433 МГц и др.). ИК управляет питанием, скоростью, режимами. Существуют специализированные и универсальные пульты.

Как работает радиоуправляемая машина

Проверка работы радиоканала

Передатчик (пульт) посылает радиосигнал на определенной частоте. Приемник в машине декодирует его в команды: вперед, назад, влево, вправо. При нажатии кнопки контакты замкаются, генерируя серию импульсов — их количество кодирует команду. Приемник постоянно ждет сигнал и мгновенно реагирует. Нужен надежный приемник, мотор и плата управления.

Основные компоненты радиоуправляемой машины

Передатчик (пульт) — «мозг»

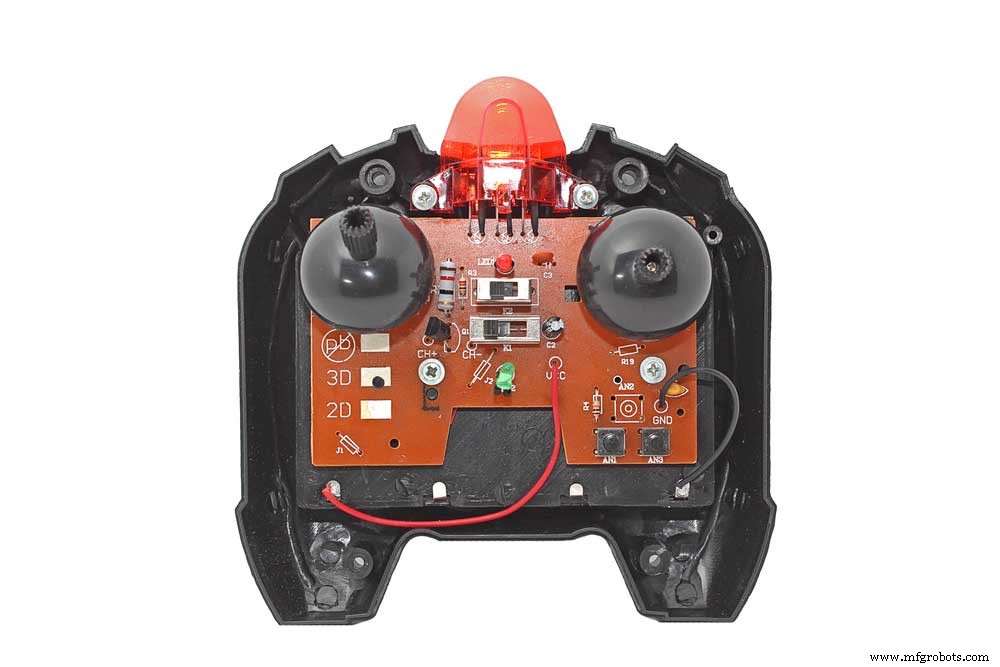

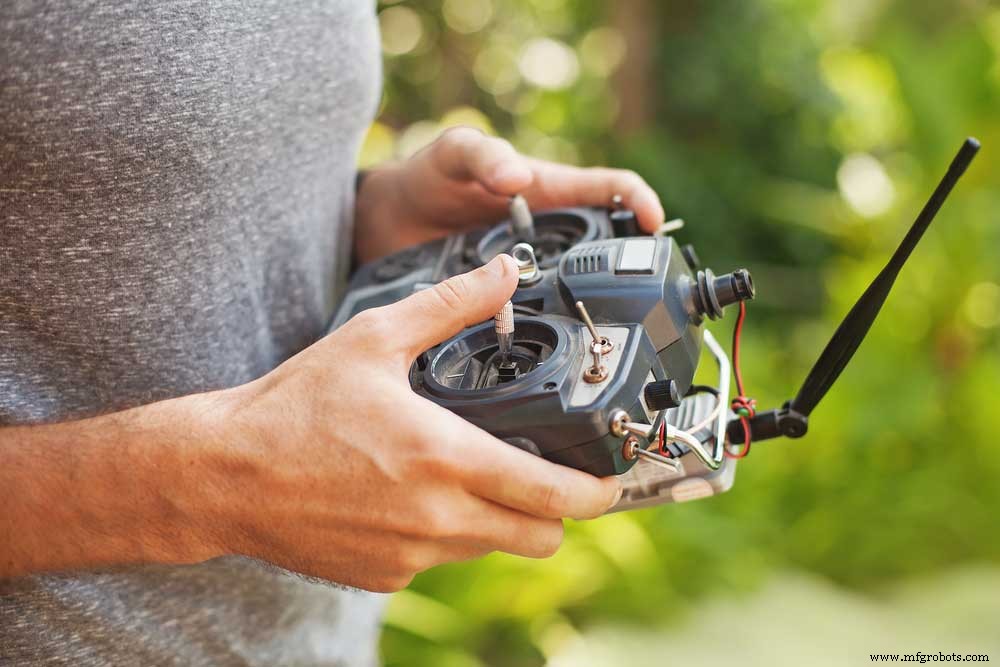

Пульт с передатчиком

Ручной блок управления. Кнопки/джойстики формируют радиосигнал к приемнику. Аналог пульта от телевизора.

Приемник — «антенна»

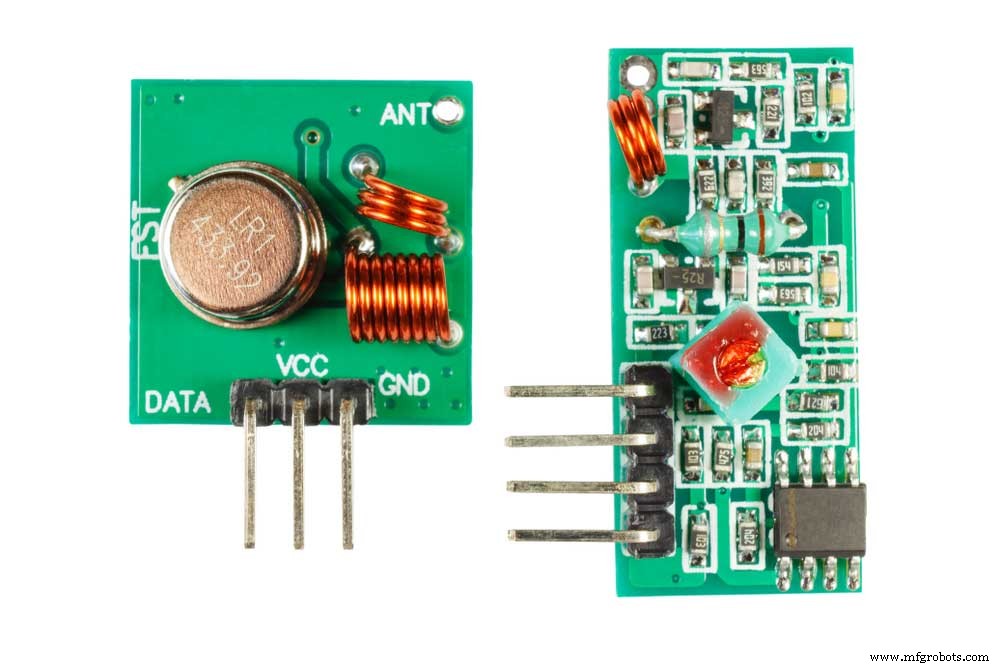

Приемник и передатчик на плате

Перехватывает радиосигнал, декодирует в управляющие сигналы для исполнительных механизмов.

Мотор — движитель

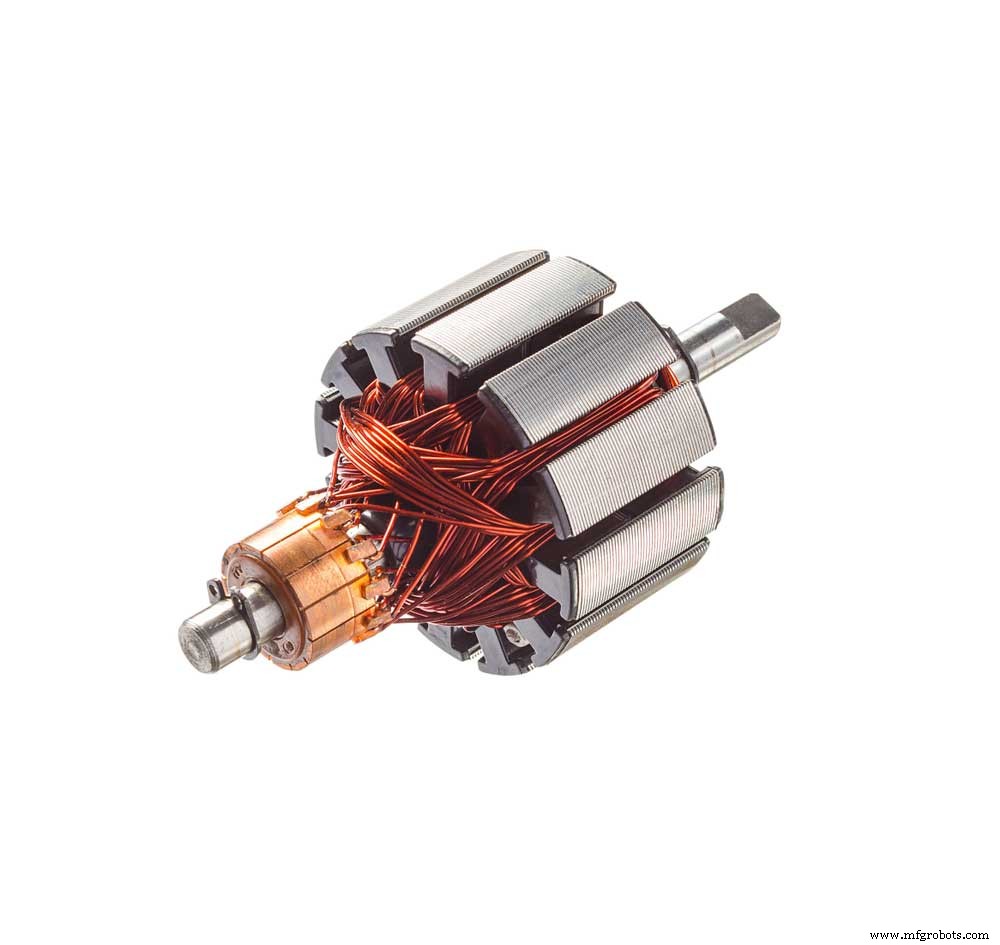

Электромотор

Обеспечивает движение. Может быть несколько: один на рулевое управление (перед), второй на привод (зад). Старые модели — по мотору на каждое колесо.

Источник питания

Батарейный отсек машины

Большинство — батареи (Li-Ion, NiMH) для электромоторов и электроники. Некоторые модели — на нитрометане (ДВС).

Плата управления — «сердце»

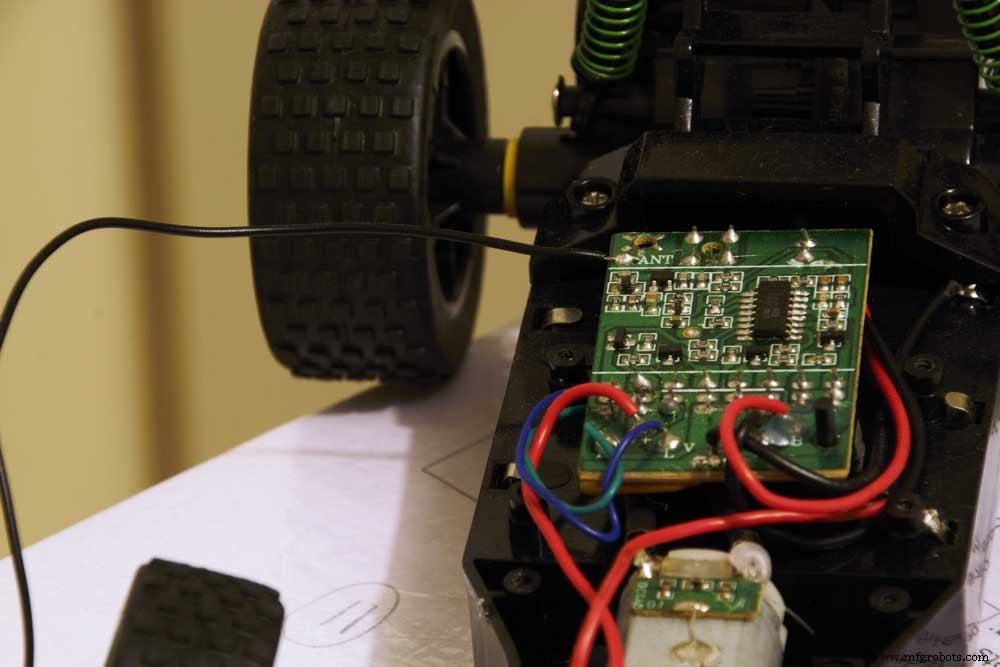

Плата управления RC-машиной

Обрабатывает сигналы, распределяет питание, управляет моторами и сервоприводами.

Сервопривод — рулевое управление

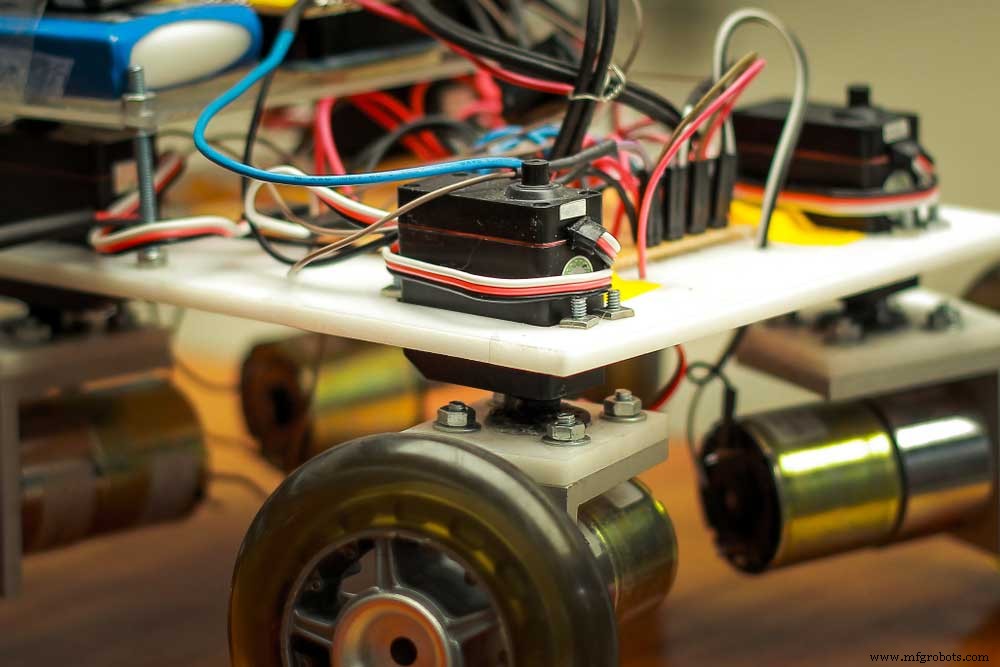

Сервопривод рулевого управления

Преобразует электрический сигнал в механическое движение рулей. Ключевой компонент для маневрирования.

Контроллер скорости (ESC)

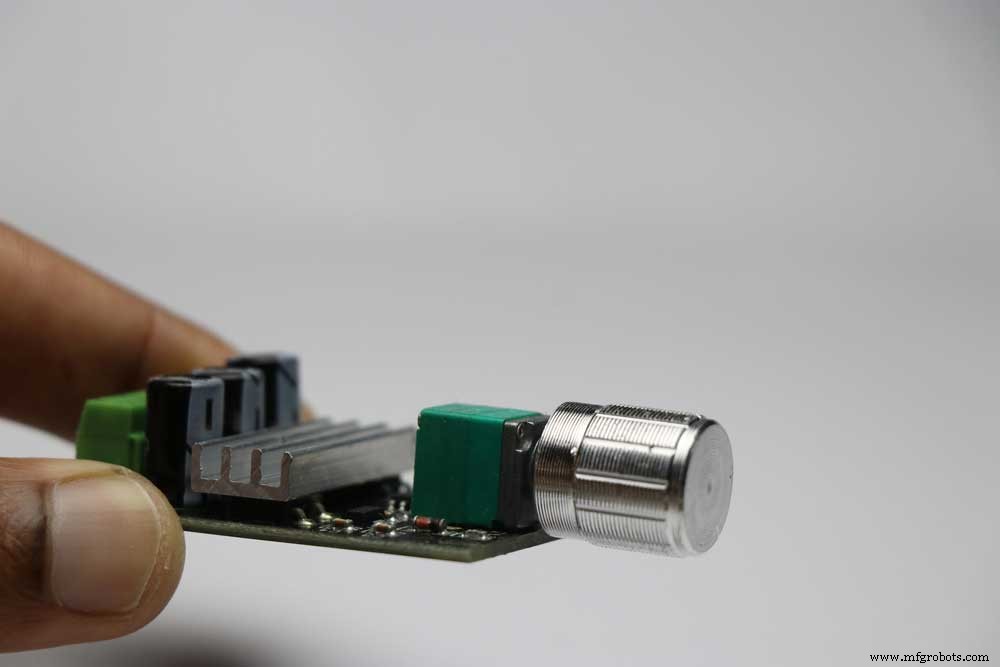

Контроллер скорости двигателя постоянного тока

Регулирует обороты мотора. На электрических машинах — ESC (регулятор оборотов), на нитровых — троттльный сервопривод.

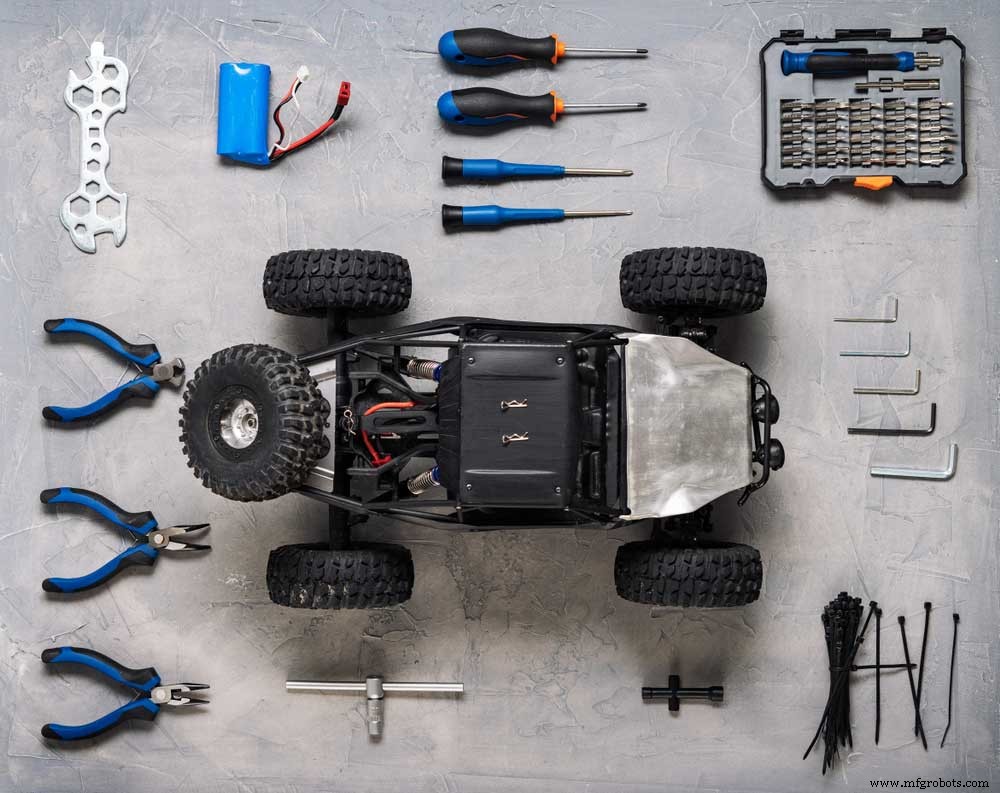

Необходимые компоненты для сборки (пример на 433 МГц)

• Стабилизатор 7805 (5 В) — 1
• Печатные платы — 2
• Диод 1N4001 — 1
• Радиатор — 1
• Кодер HT12E — 1
• Декодер HT12D — 1
• RF-передатчик 434 МГц — 1
• RF-приемник 434 МГц — 1
• Резисторы: 1 кОм, 3,3 кОм, 47 кОм, 1 МОм (все 1/4 Вт) — по 1
• Драйвер L293D (полумост) — 1
• Электролитические конденсаторы 16В 100мкФ — 2
• Зеленые LED 5 мм — 2
• Рокер-переключатели DPDT — 2
• Клемма 9В (крона) — 1
• Пластиковый корпус — 1
• Шасси 3-колесное (робот) — 1
• Рокер SPST — 1
• Припой, паяльник, отсасыватель, кусачки, ножовка, зажигалка, провода AWG22 — по 1

Пошаговая сборка

Шаг 1: Сборка шасси

Используйте набор шасси. Снимите защитную пленку. Установите крепеж в 4 отверстия и рокер-переключатель. Закрепите энкодер колеса на моторе (лицо внутрь). Привинтите моторы к крепежу (желтая часть — вперед). Батарейный отсек — сверху, опорное колесо — снизу.

Шаг 2: Сборка приемной платы

Схема приемной части

Установите и припаяйте на плату:

• HT12D → U1
• L293D → U2
• RF-приемник → U3
• 1N4001 → D1
• 50 кОм → R1
• 1 кОм → R2
• LED 5 мм зеленый → LED1
• SPST выключатель → S1

Уберите лишние ножки.

Шаг 3: Корпус передатчика

Вырежьте в пластике отверстия под 2 рукоятки DPDT (1:1). Нагрев ножом облегчает резку. Установите переключатели. Сверлите отверстия: 5 мм под LED, 2 мм под антенну.

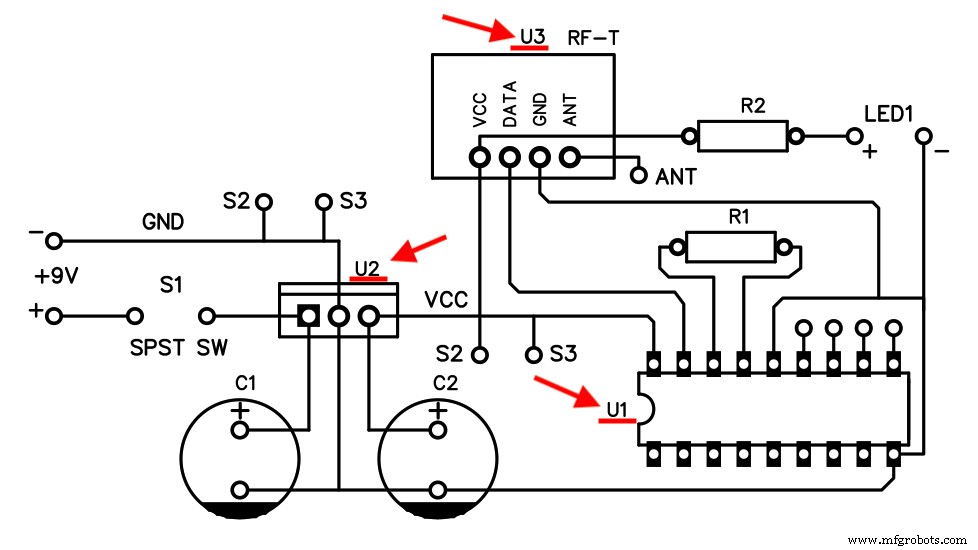

Шаг 4: Сборка передатчика

Установите и припаяйте:

• 7805 → U1
• HT12E → U2
• RF-передатчик → U3
• 1 МОм → R1
• 1 кОм → R2
• 100 мкФ 16В → C1, C2
• LED 5 мм → LED1
• SPST → S1
• Левый DPDT → S2
• Правый DPDT → S3

Шаг 5: Финальная проверка

Красный провод батарейки — к плюсу платы, черный — к минусу. Проверьте мультиметром напряжения на ключевых точках. Убедитесь в правильности всей проводки.

Итог

Радиоуправляемые машины — увлекательный проект. Конструкции различаются: полное управление всеми осями или только частичное. Главный параметр — дальность. Широкий диапазон делает модель лучше. Надеемся, статья вдохновила вас на проект. Пишите, если нужны уточнения!
