Гибкая жесткая печатная плата – как сделать ее сборку проще и надежнее

Хотите попробовать Flex-жесткую печатную плату, но опасаетесь потенциальных проблем с производительностью и проблем в процессе сборки?

Если вы обеспечите бесперебойную работу процесса проектирования и производства, вы получите надежную и высокопроизводительную печатную плату.

Ознакомьтесь с важными советами и соображениями, которые помогут вам упростить сборку и повысить надежность гибких и гибко-жестких печатных плат!

Разница между гибкими и гибкими печатными платами

Вот основной обзор, если вам нужно напоминание. У вас есть три основных типа печатных плат:жесткая, гибкая и гибко-жесткая.

Жесткие доски также известны как обычные. Хотя они далеко не ушли в прошлое, гибкость является последним прорывом в индустрии печатных плат. В результате у нас есть как гибкие, так и гибкие печатные платы.

Гибко-жесткие платы сочетают в себе жесткие и гибкие слои, а гибкие платы используют только гибкие компоненты. Другими словами, гибкие печатные платы — это те, которые обеспечивают полную гибкость. В конечном итоге выбор зависит от вас и требований вашего приложения.

Взгляните на некоторые преимущества, которые дает использование гибких и гибко-жестких плат:

• Гибкость — самое существенное преимущество в том, что вы можете разместить их в необычных пространствах и практически в любом дизайне.
• Макеты высокой плотности – размещение меньшего количества компонентов в людных местах позволяет уменьшить вес и размер ваших плат.
• Снижение общих затрат – тот факт, что вы проектируете меньшие и более тонкие платы, чем обычные печатные платы, снизит общую стоимость проекта.
• Повышенная надежность — эти доски уже имеют лучшую безопасность, чем обычные доски.

Как правильно выбрать материал

Если вы хотите, чтобы ваша печатная плата работала хорошо, вы должны выбирать высококачественные материалы. Давайте кратко рассмотрим некоторые необходимые материалы, используемые для гибких печатных плат:

• Полиимид – это самый популярный материал подложки. Красивое сочетание достойных характеристик и невысокой стоимости делает его особенно привлекательным.

• ПИК – это аббревиатура от полиэфиркетона. Сам контент не чистый PEEK, а основан на нем. Превосходная устойчивость к температуре и излучению — вот почему мы видим этот материал в передовых приложениях.

• ПТФЭ – это сокращение от политетрафторэтилена, но оно известно как тефлон в кастрюлях. Он хорошо выдерживает высокие температуры и имеет низкое рассеивание.

• Вам также необходимо учитывать облицовку, проводку и другие материалы, необходимые для проектирования ваших плат.

Гибко-жесткая печатная плата — как мы выбираем обычное оборудование

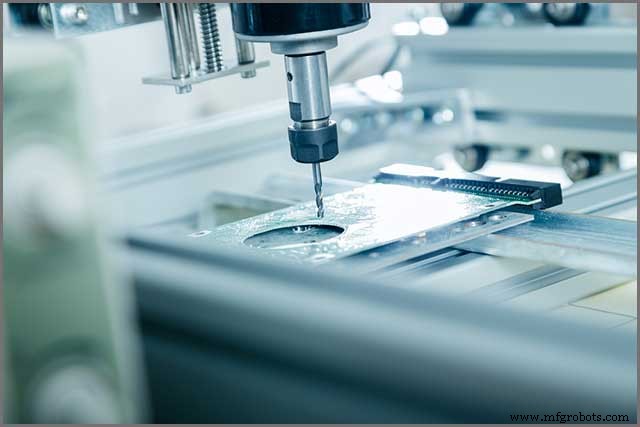

Сборка вашей гибкой печатной платы на современном оборудовании имеет важное значение для ее производительности и надежности. Вы можете получить высококачественные материалы и наилучший дизайн. Если вы не воспользуетесь преимуществами современного оборудования, это не принесет вам никакой пользы.

Только лучшие компании по производству печатных плат обязательно используют новейшее оборудование и набирают опытный персонал. Одной из таких компаний является WellPCB, которая уже много лет обслуживает пользователей в различных отраслях.

Профессиональные знания и опыт сотрудников гарантируют, что у вас всегда будет лучшее решение для вашей желаемой области применения. Сборка будет быстрой и отлаженной, а значит вы получите свои доски в кратчайшие сроки.

Гибко-жесткая печатная плата — важность управления стеком

Одним из важнейших аспектов гибкого проектирования печатных плат является управление стеком. Если вы правильно определите свой стек, это обеспечит безупречную сборку и производительность вашей платы. Если так выразиться, то звучит просто. Однако определение точного шаблона — непростая задача.

Помимо необходимых знаний в использовании соответствующего программного обеспечения для проектирования, опыт играет решающую роль в управлении стеком. Только благодаря опыту и обучению стеки работают хорошо, и вы можете научиться проектировать надежные печатные платы.

Дизайнеры сталкиваются с различными проблемами на протяжении всего процесса проектирования. Им нужно избегать каких-либо недостатков в самой конструкции. К ним могут относиться неадекватная коммуникация с производителем и общее неэффективное управление, что может повлиять на производительность вашей платы.

Кроме того, было бы полезно, если бы вы считали, что ваш дизайн выполним на практике. Это означает, что производитель может осуществить это с помощью оборудования и материалов, доступных сегодня. Хотя компании премиум-класса используют лучшие станки и инструменты, не все, что вы рисуете в программе, выполнимо на практике.

Излишне говорить, что вам нужно использовать специализированное программное обеспечение, предназначенное для проектирования печатных плат. Стремитесь к инструментам, которые предлагают поддержку 3D-проектирования, чтобы вы могли дважды проверить размещение компонентов и целостность изгиба.

Было бы полезно, если бы вы также подумали о найме эксперта для управления стеком. Это мудро

переместите, если вы хотите обеспечить оптимальное расположение доски.

Гибко-жесткая печатная плата — целостность плоскости заземления

Пришло время провести различие между двумя типами гибкости печатных плат:

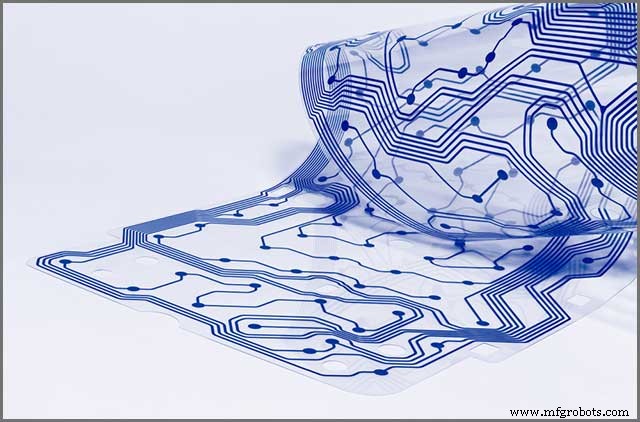

• Динамическое сгибание

это стандартная гибкость, а это означает, что доску нужно будет складывать и сгибать всякий раз, когда продукт используется.

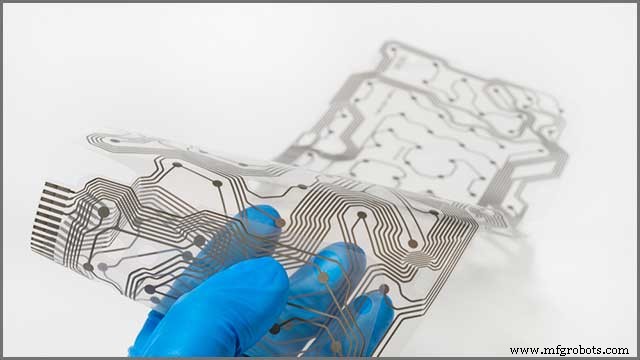

• Гибкая печатная плата

Как следует из названия, вам нужна только гибкость и гибкость в процессе установки. Как только вы кладете доску на предусмотренное место, она перестает использовать свои упругие свойства.

Если вы сравните дизайн этих двух типов, будет проще спроектировать гибкую плату для установки. Потому что вам нужно учитывать только механическую нагрузку на заземляющие плоскости при установке платы.

Гибкая печатная плата с динамическим изгибом должна иметь адекватную целостность сигнала и заземления. Было бы полезно, если бы вы сосредоточились на материалах основы и помнили о целостности сообщения.

Одним из способов является использование заземляющих пластин из твердой меди. Они могут обслуживать схемы маршрутизации в платах с динамическим изгибом. Хотя они подходят для высокоскоростных цепей, неповрежденная медь на гибких слоях может привести к выходу из строя и растрескиванию.

Альтернативой может быть никелирование и позолота, но вы также столкнетесь с риском механического напряжения и разрушения, если будете наносить его на гибкие компоненты. Где же тогда решение?

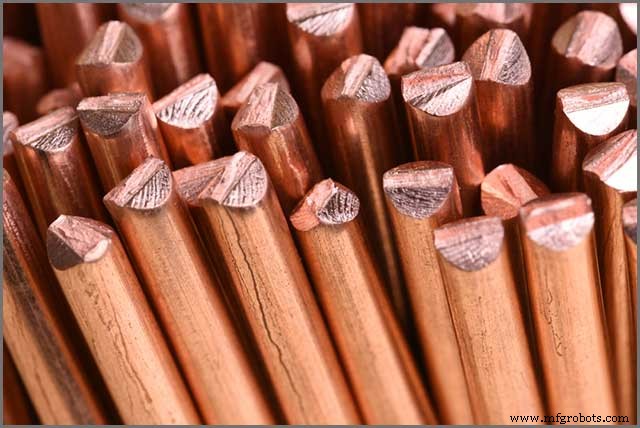

Эксперты рекомендуют использовать отожженную медь, поскольку она может повысить целостность заземления. Проблема в том, что это дорогостоящее решение, и оно может подойти не всем. Вот почему вы должны проанализировать, где вам нужна самая высокая целостность сигнала на заземляющих слоях, и использовать только отожженную медь.

У вас есть еще одна альтернатива — использование плоскостей основания типа заштрихованного многоугольника. Хотя это повысит гибкость, высокоскоростные сигналы могут пострадать. Вы можете улучшить их, используя стабильные обратные пути под трассами с высокой скоростью. Имейте в виду, что они должны быть как минимум в пять раз шире, чем трассы сигналов.

Гибко-жесткая печатная плата — управление изгибами

Если вы планируете использовать заземляющие плоскости на гибких слоях ваших плат, вам не следует беспокоиться только о маршрутизации трасс. Тем, кто предпочитает конструкцию, которую необходимо многократно складывать, также необходимо учитывать сквозные отверстия и подкладки для поверхностного монтажа.

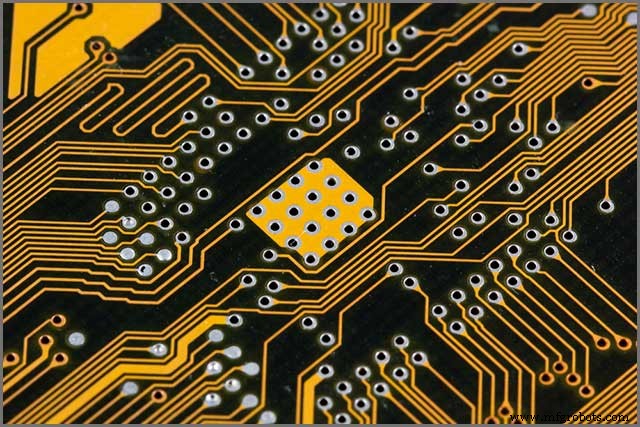

Металлизированные сквозные отверстия почти стандартны при проектировании гибких печатных плат. Отраслевые эксперты подчеркивают важность их закрепления с помощью дополнительной накладки, когда речь идет о прокладках. Это может повысить прочность и надежность доски.

Если вы собираетесь использовать гибкую печатную плату, вам следует избегать размещения переходных отверстий или компонентов рядом с изгибами. Если вы подвергаете дуги повторяющимся механическим нагрузкам, это может повлиять на работу переходных отверстий и компонентов, находящихся рядом. Это может снизить надежность и долговечность платы.

Вот несколько советов, которые вы можете применить, когда дело доходит до управления изгибом:

Убедитесь, что изгиб не туже, чем необходимо

Было бы лучше, если бы вы стремились использовать более толстые материалы в местах изгиба

Изделия, которые вы выбираете для гибки, не должны растягиваться, так как это может привести к поломке доски

Гибко-жесткая печатная плата — управление трассировкой

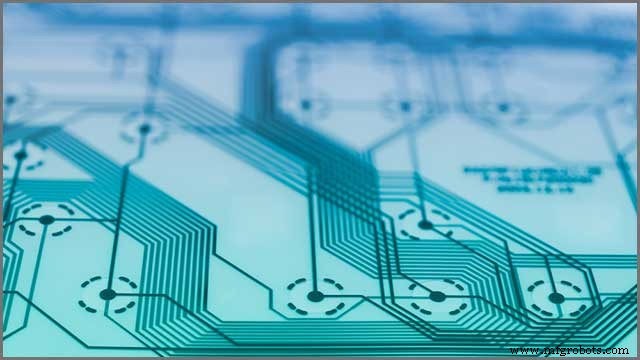

Последнее, что мы обсудим, это то, как проектировать ваши трассировки. Пожалуйста, посмотрите на свой изгиб и поместите их перпендикулярно ему. Особенно важно проложить их таким образом на гибко-жестких печатных платах, потому что вы уменьшите нагрузку на трассу. Если вы используете двухсторонний дизайн, подумайте о смещении дорожек.

Следите за нижней и верхней частью схемы и смещайте дорожки в этих двух положениях. Таким образом, вы добьетесь большей стабильности и устойчивости к постоянным изгибам и механическим нагрузкам. Ваши доски станут прочнее и надежнее.

Вот еще один важный совет:использование угла 90 градусов при изгибе дорожек не рекомендуется экспертами. Вы хотите стремиться к изогнутым отметкам, чтобы лучше противостоять стрессу. Кроме того, используя сегментированную линейную кривую при настройке трассировки. Вы можете свести к минимуму риск расслоения.

Для гибко-жестких досок вам следует избегать круглых прокладок и придерживаться каплевидных. Это обеспечит легкое сверление и укрепит основной материал подложки. При необходимости вы можете использовать анкерные заглушки для дополнительной поддержки, особенно если вы не уверены в адгезии меди.

Что касается расположения дорожек, вы хотите сохранить постоянный импеданс пути сигнала по всей длине. Постарайтесь указать метку, подходящую как для гибкого, так и для жесткого слоев вашей платы.

Заключение

Как видите, повышение надежности гибко-жестких и гибких плат — непростая задача. К счастью, это то, что вы можете сделать, если позаботитесь о каждом этапе процесса.

Все начинается с дизайна, так как именно здесь вы упрощаете сборку. Если вам нужна помощь, не стесняйтесь обращаться к профессиональным инженерам, которые могут решить любую вашу дилемму! Принятие правильных решений в отношении материалов, управления стеком и других факторов только повысит производительность вашей печатной платы.
