Гибкие плоские кабели (FFC): инновации в дизайне с легкими, компактными соединениями

Гибкие плоские кабели

1.1 Что такое гибкий плоский кабель?

Flexible Flat Cable (FFC) — гибкий и плоский электрический провод. Относится к гибкой электронике (flex circuits). Применяется в высокоплотных устройствах: смартфоны, ноутбуки. Обычно тонкие кабели.

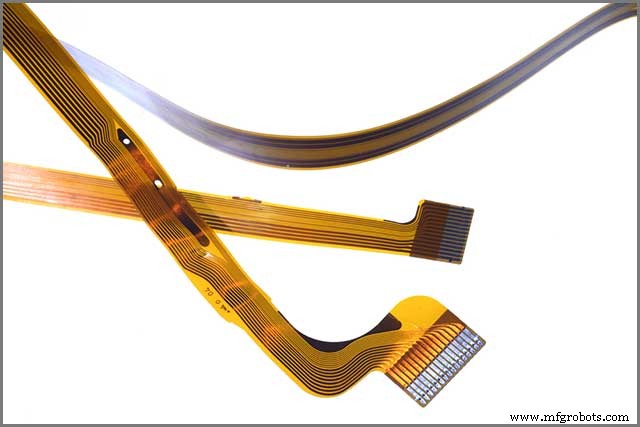

Термин Flexible Printed Circuit (FPC) часто неточно используют для FFC. Но FPC — цепи на гибкой подложке, а FFC — просто проводные соединения без компонентов. Рисунок 1 — три ленты FFC.

1.2 Особенности высокогибких плоских кабелей

Высокогибкие FFC — без галогенов и наполнителей, устойчивы к перегибам, гибки. Лучшие для высоких температур и суровых сред. Особенности:

• Гибкость: силикон и оловянная медь обеспечивают высокий изгиб, радиус изгиба минимум ¼ дюйма.
• Долговечность: 10 млн циклов изгиба.
• Суровые среды: чистые комнаты, вакуум, диапазон -65 °C … +260 °C. Устойчивы к соли, пару, воде, химикатам.
• Огнеупорность: соответствуют UL-94 vertical flame standard.

Также: долговечные, прозрачные, гибкие изоляции. Может быть лучше?

Общие спецификации FFC

2.1 Длина экспозиции (Exposure Length)

Длина открытой электрической связи на конце кабеля.

2.2 Шаг (Pitch)

Расстояние между центрами двух соседних проводников. На одном кабеле может быть разный шаг, но редко. Частые значения: 1 мм и 0,5 мм.

2.3 Тип

Два основных типа: Type A (Molex) / Type 1 (Würth) и Type D / Type 2. Type 1 — видимые контакты на одной стороне каждого конца. Type 2 — контакты на противоположных сторонах (face-down / face-up).

2.4 Размер проводников

Толщина и ширина проводников.

2.5 Усилитель (Stiffener)

Дополнительный материал на обратной стороне открытой длины. Сглаживает соединения с низкой силой вставки (low insertion force) и нулевой силой вставки (zero insertion force). Рисунок 2 — техник использует FFC в мастерской.

Преимущества гибких плоских кабелей

Почему стоит использовать FFC:

• Надежность: нет типичных неисправностей и ошибок проводки. Параллельная геометрия проводников снижает ошибки.
• Легкость и высокая прочность: легче круглых проводов. Нет лишних изоляций, лент, наполнителей. Механически стабильны — не нужны крупные проводники для надежности.
• Пространственная эффективность: малый физический объем и объемная масса. Идеально для тесных пространств.

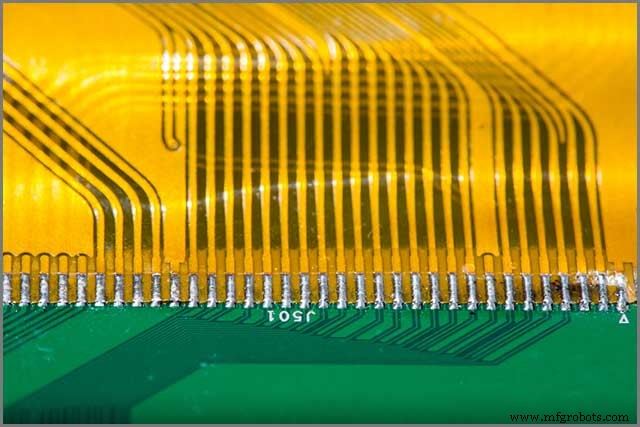

• Гибкость: имя говорит само за себя! Рисунок 3 — FFC, припаянные к PCB.
• Постоянные электрические параметры: постоянная геометрия → постоянная индуктивность, импеданс, емкость, переговоры, задержка, затухание.
• Высокая токонесущая способность: эффективное рассеивание тепла за счет высокого отношения поверхность/объем → выше ток при данном температурном росте.
• Минимальные искажения (skew): минимальные задержки между сигналами в одном кабеле.
• Высокая плотность соединений: компактная укладка → более высокая плотность проводников.
• Простота использования: принимают любую форму комфортно. Попробуйте.

FFC против круглых кабелей

В круглых кабелях изолированные пучки обмотаны множеством слоев: полимер/текстиль для снижения трения при движении. Часто ПВХ-оболочка, оплетенная медь, низкотриботехнические обмотки, общая ПВХ-оболочка для абразивной устойчивости. Рисунок 4 — круглый кабель. Видно, как много изоляционного материала.

Не слишком ли много для простого проводника? Такая конструкция неидеальна: много слоев изоляции, разные низкотриботехнические материалы. FFC не нуждаются в этом. Проводники не движутся внутри изоляции. Более гибкие, легко изгибаются.

Эта фундаментальная разница в конструкции дает все преимущества FFC.

Применения FFC

Много отраслей используют FFC: медицина, авиакосмос, промышленная автоматизация, целлюлоза/бумага, пищевые/напитки, фестунные системы, упаковка, полупроводники.

Электрические приборы: сканеры, копиры, плоттеры, стерео, DVD, факсы, LCD-устройства и др. Фактически — почти во всей современной электронике. Рисунок 5 — бытовые приборы с FFC.

WellPCB предоставляет услуги сборки гибких плоских кабелей. Сообщите требования — мы сделаем остальное. По низким ценам.

Заключение

Инженеры ищут инновационные дизайны для высоких температур и суровых сред. Откажитесь от круглых кабелей в пользу FFC со всеми описанными преимуществами.

Надеемся, теперь вы решите, нужны ли они в ваших проектах. Используйте, если ищете: легкость в использовании, гибкость, прочность, пространственную эффективность, высокую токонесущую способность, надежность, постоянные электрические параметры. Не всё ли это?
