Понимание калибра листового металла: почему толщина важна в обработке

Возможно, вы видели листовый металл во многих случаях: для кровли, сварки, автопроизводства, пищевой промышленности или специальной обработки листового металла, и задавались вопросом, как определяется толщина этих гладких красивых листов. Эту толщину определяет система калибров (gauge).

Эта статья объясняет значение и важность калибра листового металла для его обработки. Также рассматривается, как измерять калибр и как выбрать правильную толщину металла для вашей обработки.

Что такое калибр в обработке листового металла?

Когда мы говорим о калибре в производстве листового металла, мы имеем в виду стандартную толщину листового металла для конкретного материала. Поэтому, если вы хотите узнать, какой толщины материал листового металла, его калибр — то, что вам нужно искать.

Чем выше номер калибра, тем меньше толщина материала. Следовательно, металлы с большим номером калибра будут тонкими, и наоборот. Во многих частях мира механики измеряют калибры листового металла в миллиметрах. Однако черные металлы имеют другую шкалу калибров, чем цветные. Например, медь — цветной металл, и её единица измерения — унции на квадратный фут.

Выбор металла с правильным калибром критически важен для успешного дизайна. Именно он определяет, будет ли изделие служить долго или выйдет из строя после короткого использования. Если калибр листового металла выбран неверно, это может иметь незначительные или катастрофические последствия для вашего дизайна.

Как измерить толщину листового металла

Теперь, когда вы уже знаете, что такое калибр листового металла, нужно научиться измерять его толщину. Можно измерить листы с помощью обычной рулетки или калибровочного колеса. С таблицей калибров листового металла (приведена в следующей части) можно конвертировать размер калибра в мм или дюймы.

Способ 1: Измерение толщины листового металла рулеткой

Для этого требуется три простых шага:

Шаг 1

Используйте миллиметровые деления на рулетке, чтобы найти толщину листового металла. Помните, что на рулетке есть два разных измерения: см и мм. Использование сантиметров не даст точных измерений, которые вам нужны.

Шаг 2

Можно конвертировать полученное число в мм в дюймы. Умножьте число в мм на 0,03937. Например, если вы получили 60 мм, умножьте на указанное число, и получите 2,3622 дюйма.

Шаг 3

Сравните свой результат в дюймах с таблицей калибров листового металла. Так вы найдете соответствующий калибр вашего металла.

Способ 2: Измерение толщины листового металла калибровочным колесом

Калибровочное колесо — простой инструмент без подвижных частей. Им можно измерять и проволоку, и листы. В этом процессе задействовано три простых шага:

Чтобы сэкономить ваше время, вот видео о том, как пользоваться калибром:

Из видео можно узнать, что измерение листового металла состоит из 3 основных шагов:

Шаг 1

Если вы измеряете цветной металл (без железа), например медь, золото или серебро, проверьте переднюю сторону калибровочного колеса и убедитесь, что там написано «nonferrous metal» (цветной металл). С другой стороны, если хотите определить калибр черного металла (содержащего железо), например чугуна, нержавейки и т.д., убедитесь, что выбрали калибровочное колесо с надписью «ferrous metal» (черный металл). Используйте правильное колесо для корректного измерения.

Шаг 2

Вокруг калибровочного колеса есть щели разного размера. У каждой щели спереди написан номер. Принцип прост: поместите вашу деталь в каждую щель, пока не найдете место, где она идеально входит. Круглые вырезы под щелями — не те, что нужно использовать. Используйте щели сверху.

Шаг 3

Как только вы найдете подходящую щель, где ваш металл идеально входит, проверьте номер спереди. Например, если ваш металл входит в щель с номером 16, это означает, что у вас металл 16 калибра.

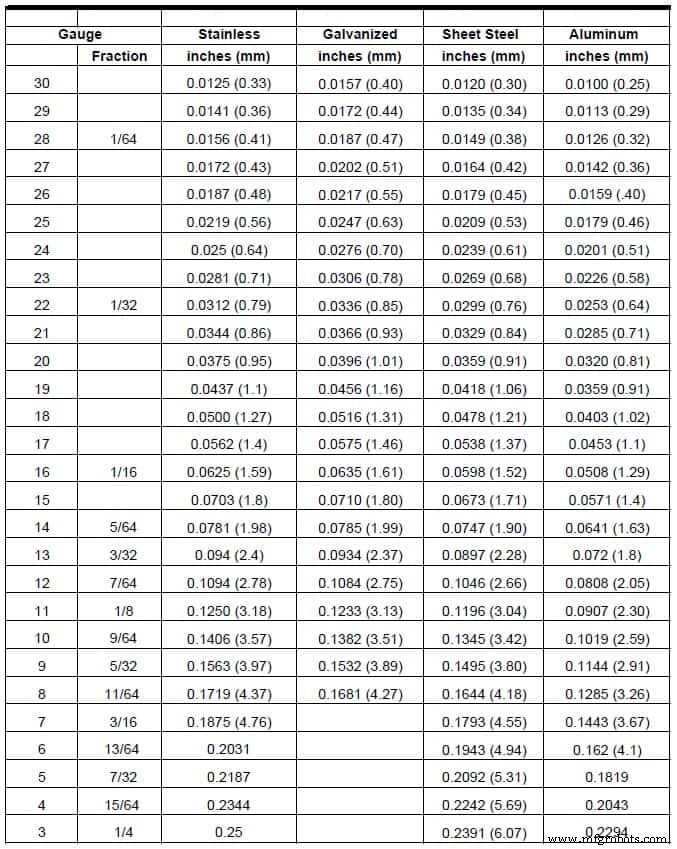

Стандартная таблица калибров листового металла

Номер калибра «16» мало что значит в реальном измерении толщины металла. Его всё равно нужно конвертировать в миллиметры или дюймы. Это правильный способ определить толщину листового металла. Для беспроблемной конвертации можно обратиться к таблице конвертации калибров.

Например, согласно таблице конвертации, 16 калибра оцинкованной стали — это 0,0635 дюйма или 1,6129 мм.

Почему выбор калибра важен для обработки листового металла?

Покупать любой доступный металл, не учитывая его толщину или калибр — рискованно. Следующие причины объясняют, почему выбор калибра жизненно важен для обработки листового металла:

• Долговечность: Будет ли ваш дизайн долговечным, в основном зависит от калибра использованного металла. Некоторые изделия требуют толстых металлов с исключительной прочностью, другие — нет. Следовательно, долговечность такого дизайна зависит от калибра металла.

• Экономичность: Не все дизайны требуют толстых металлов. Следовательно, слишком плотный или слишком толстый металл может увеличить ваши затраты на производство и доставку, что неэкономично.

• Структурные проблемы и деформация: Использование слишком тонкого металла для определенных дизайнов может привести к структурным проблемам или деформации изделия.

Как определить калибр для обработки листового металла

Одна из технических вещей, которые должен знать технолог — правильный калибр листового металла. Многие технологи часто ошибаются в этом, и конечный пользователь такого дизайна обычно дорого платит за такую ошибку. Поэтому критически важно использовать правильную толщину листового металла для оптимизации эффективности и функциональности. Ниже приведено, как определить калибр для обработки листового металла:

Сценарий

Если у вас строительный проект, требующий высокой жесткости, придется выбрать материал с более низким калибром. Помните, как обсуждалось ранее, чем ниже калибр, тем толще объект. С другой стороны, если ваш проект требует различных изгибов и высокой гибкости, следует выбрать материал с более высоким калибром.

Также можно рассмотреть материалы с более низким калибром, если ваш дизайн будет подвергаться воздействию суровой погоды, высоких температур и давления. Если он будет храниться в помещении или защищен от этих факторов, материалы с высоким калибром тоже хороший выбор.

Эффективность

Рабочий процесс проекта от начала до конца может зависеть от используемой толщины листового металла. Дизайн из материалов с правильной толщиной будет более эффективен в выполнении поставленной задачи. С другой стороны, дизайн, сделанный с неправильной толщиной, будет менее эффективен. Поэтому учет эффективности и пригодности поможет выбрать правильный калибр листового металла для обработки.

Стоимость

Стоимость — еще один фактор, помогающий выбрать подходящий калибр для обработки листового металла. Листовый металл из толстых материалов обычно дороже своих более легких аналогов. Однако, учитывая стоимость, сначала нужно учесть назначение металла. Это поможет выбрать подходящий калибр для вашего конкретного применения.

Нужен листовый металл? RapidDirect здесь для вас

Если вы хотите обратиться в компанию, предлагающую экономичную и по требованию обработку металла, не стесняйтесь связаться с RapidDirect. Мы делаем это уже почти два десятилетия, поэтому многие наши клиенты рекомендуют наш сервис другим, кто в этом нуждается. Мы искренне заботимся о ваших потребностях, поэтому также предоставим соответствующие технические предложения для ваших проектов.

Задержки — не наш атрибут. Мы предлагаем котировки менее чем за 12 часов; следовательно, вы можете рассчитывать на нас, чтобы не тратить ваше время. Одна замечательная вещь в нашей котировке — вам не обязательно быть в нашем офисе, чтобы получить её. Все, что нужно — загрузить ваши CAD-файлы на наш сайт и указать требования. Также ваша котировка будет сопровождаться бесплатным профессиональным DFM-анализом по запросу.

В RapidDirect мы предлагаем отличные производственные процессы, включая резку, штамповку, гибку, сварку и т.д. С нами вы получите первоклассную инженерную поддержку. Помимо всего этого, наш сервис также доступен. Если вы станете нашим клиентом, вы получите в среднем на 30% более низкую цену. С RapidDirect вы не только получите исключительную металлообработку, но и насладитесь лучшими ценами.

Заключение

Вы не просто выбираете любой металл для своего строительства, не проверяя, подходит ли его толщина для цели. Таким образом, калибр листового металла — простой способ подтвердить это. Это простая техника, которую профессионалы используют для выбора подходящих толщин металла для своих конструкций. Использование правильного калибра металла может сэкономить вам деньги и повысить эффективность.
