38 типов зажимов: подробное руководство и изображения

В статье рассматриваются назначение, виды и сферы применения зажимов (clamps): С-образные, трубные, шланговые, проволочные и многие другие. Выбор зажима зависит от конкретной задачи.

Что такое зажим?

Зажим — крепежное устройство для фиксации объектов путем приложения внутреннего давления, предотвращающее их смещение или разделение. Незаменим в металлообработке, столярном деле, строительстве для точной резки и соединения.

Для чего нужны зажимы?

Ни один зажим не уникален для всех задач. Существует множество типов, размеров и моделей. Основные сценарии использования:

1. Столярное дело: фиксация дерева к верстаку при пилении, строгании.
2. Покраска: удержание детали неподвижной.
3. Металлообработка: сварка, шлифование, изготовление (сталь, чугун, алюминий, медь).
4. Сверление: фиксация на столе станка.
5. Напильникование: предотвращение смещения под нагрузкой.
6. Клеение: удержание до высыхания клея.

38 типов зажимов

1. Ручные зажимы (Hand Clamps)

Ручное управление. Применяются при сборке. Стиля: брусок, тяговый, параллельный, тумблерный. Сферы: переплетение книг, рамки для картин, изготовление дверей, лабораторная посуда.

2. Ножничные зажимы (Scissor Clamps)

Работают за счет веса поднимаемого груба. Шершавые губки улучшают сцепление. Также: ножничные подъемники, подъемные зажимы. Для перемещения тяжелых предметов: камень, гранит, бордюры, плиты, бетон. У каждого — свой диапазон хвата и грузоподъемность.

3. Вертикальные плитные подъемные зажимы (Vertical Plate Lifting Clamps)

Возвратные зубья используют вес груза для самозажима, предотвращая соскальзывание. Для горячекатаных сталей до 25 HRC. Подъем из горизонтали в вертикаль и обратно. Есть фиксатор открытого/закрытого состояния. Пружина обеспечивает первичный захват.

4. Пневматические силовой зажим (Pneumatic Power Clamp)

Сжатый воздух создает зажимную силу. Для производства и оборудования. Преимущества: высокая производительность, скорость.

5. Зажимы Dimide (Dimide Clamps)

Тяжелые металлические/сварочные зажимы с ударом гаечного ключа. Для высоких крутящих моментов, работа с ударным ключом. Съемная Т-рукоятка и шестигранник для доступа в тесных местах. Преимущества: высокая нагрузка, быстрое действие, долговечность. Затягиваются в 10 раз быстрее обычных зажимов.

6. Силовые зажимы (Power Clamps)

Пневматические, часто автоматические с таймером. Изначально для автопрома. Теперь на сборочных линиях. Экономия времени, работа в недоступных местах. Преимущества: рост продуктивности, контроль силы, эффективность, автоматическая поддержка деталей.

7. Тумблерные зажимы (Toggle Clamps)

Быстрое надежное фиксирование. Малые, для металлообработки, столярки, сверления. Плоская планка и рукоятка с штырями/рычагами для усиления усилия.

8. Гидравлические зажимы (Hydraulic Clamps)

Открытие/закрытие гидравлическим давлением (не вручную). Популярны на крупных сварочных машинах (TracStar, MegaMc). Аналогичны пневматическим, но используют жидкость.

9. Заземляющие зажимы (Ground Clamps)

Для заземления проводов, стержней, труб, антенн. При сварке и заправке самолетов. Подключение к заземляющим шинам через кабели — защита от статического разряда в пожароопасных зонах.

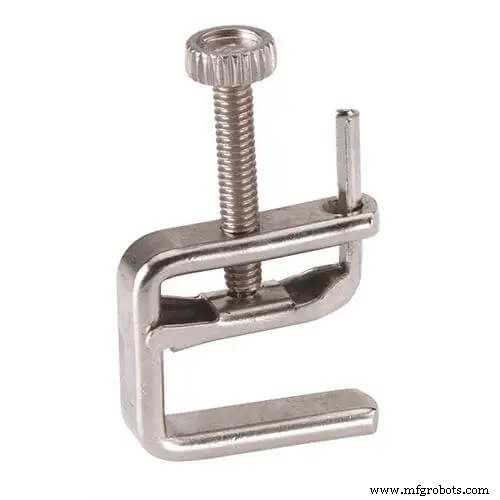

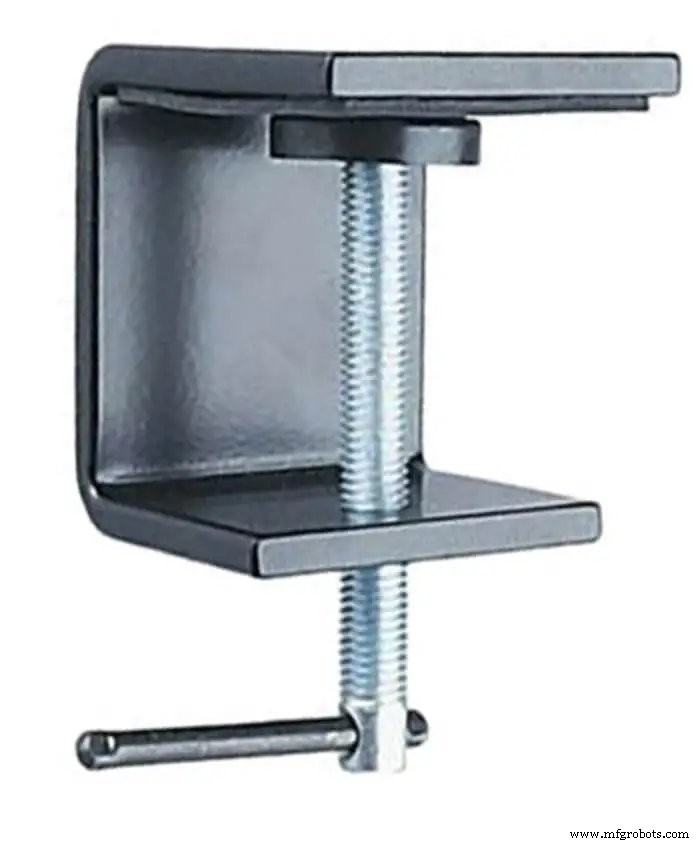

10. С-образные зажимы (C-Clamps / G-Clamps)

Самые популярные. Форма буквы «С». Гнездо обхватывает поверхность и деталь, длинный винт зажимает губы. Универсальны, дешевы, просты. Виды: стандартный, двухупорный (равномерная нагрузка), быстрого действия, медноепокрытый (защита от брызг при сварке), глубокого захвата. Для столярки, металлообработки, литья.

11. Шланговые зажимы (Hose Clamps)

Круглые, тонкометаллические (алюминий), затягиваются маленьким винтом. Для фиксации шланга на фитинге (ирригация, авто). Держат кабели и похожие материалы. Дольше служат, чем стяжки/скотч. Для трубопроводов.

12. Зажимы Мармана (Marman Clamps)

Тяжелый ленточный зажим с V-образным внутренним канавом для соединения двух цилиндрических объектов торцами. Круговая металлическая лента с болтом для затяжки. Быстрый разъем. Для топливных систем авиации.

13. Зажимы с фиксатором (Locking Clamps)

Гибрид плоскогубцев и С-зажима. С-образные губы, зажим рычагом.

14. Зажимы для стального троса (Wire Rope Clamps / U-Clamps)

Фиксируют свободный конец тrosa в петле. U-образный болт, седло, две гайки. Специализированные, редко в магазинах. Малоуниверсальны.

15. Грузоподъемные зажимы (Material Handling Clamps)

Для подъема и манипулирования тяжелыми грузами (рельсы, балки, трубы). Строительство, заводы, литейные цеха. Важны грузоподъемность и ориентация зажима.

16. Механические зажимы (Mechanical Clamps)

Простые: крутящий момент винта удерживает деталь. Для крепления шлангов/труб на конусах труб. Тип, диаметр, материал. Одноразовые или многоразовые, металл/пластик. В авто (водяной насос, радиатор).

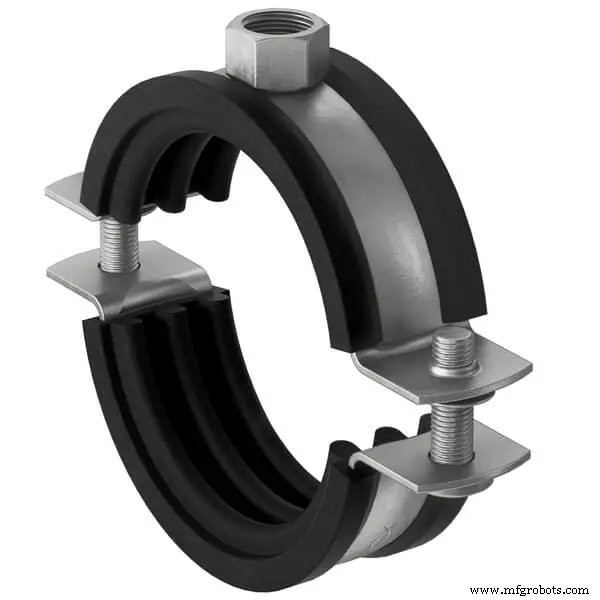

17. Трубные зажимы (Pipe Clamps)

Для столярки, трубопроводов, мебельных цехов. Заголовки (челюсти) + длину резьбованой трубы. Также — клеевые зажимы (для клеения). Работают как шпоночные, но с цилиндрическим валом. Для подвески/фиксации труб (отопление, сантехника, выхлоп, кабель-каналы). Разнообразие стилей, размеров, материалов. Идеальны для столярки, сварки, металлообработки, литья — большой ход раскрытия.

18. F-образные зажимы (F-Clamps)

Брусковые (bar clamp) или быстрозажимные (speed clamp). Форма «F». Аналогичны С-зажимам, но больше ход раскрытия. Ползун на штанге для быстрой настройки. Популярны, когда С-зажима мало. Для столярки, сварки, металлообработки, литья.

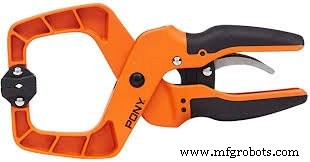

19. Пружинные зажимы (Spring Clamps)

Ручные, на напряженной пружине. Для неудобных/хрупких деталей. Идеальны для клеения. Сильные, после установки пружина держит жестко. Разные размеры. Металл с ПВХ-накладками на рукоятках и губках (без травм). Столярка, ювелирное дело, поделки. Эффективны, дешевы, но малая зажимная сила и ограниченный ход.

20. Шпоночные зажимы (Sash Clamps)

Крупные, для окон/дверей. Длинные бруски с фиксированной губой (винт) и подвижной (по бруску). Обычно используют пару. Для склеивания широких панелей и крупных узлов. Идеальны для столярки.

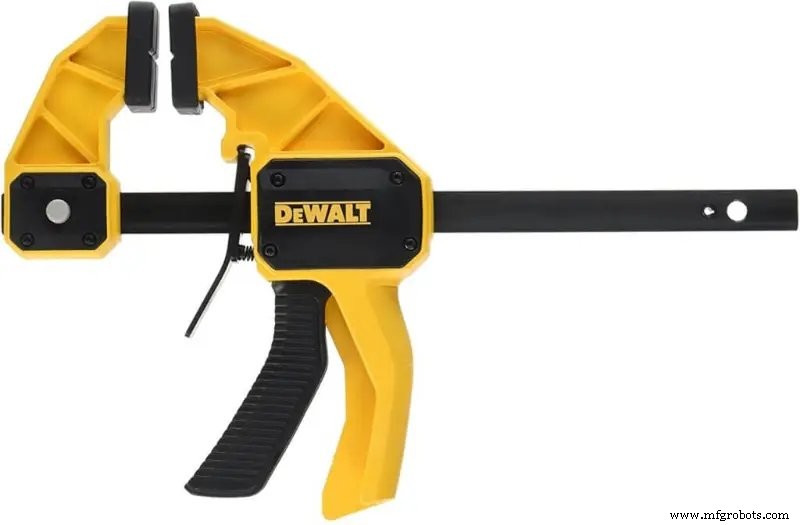

21. Быстрозажимные (Quick Action Clamps)

Одной рукой. Кнопка быстрого освобождения. Очень сильные, универсальные. Quick-Grip — хиты рынка. Зажим накачкой рукоятки. Похожи на F-зажимы, но другие возможности. Для ускорения работы, одной руки, столярки.

22. Цепные зажимы с фиксатором (Locking Chain Clamps)

Описание дублирует п.21 (видимо, ошибка источника). Цепные зажимы — для труб, колонн, нестандартных форм. Цепь обходит объект, зажим фиксирует длину.

23. Зажимы для листового металла (Sheet Metal Clamps)

Как фиксирующие, но губы с большей площадью — для листового металла. Одной рукой, заточка, металлообработка.

24. Мебельные зажимы (Cabinetry Clamps)

Для сборки фасадных рамок: выравнивание двух смежных тумбочек по фасадам, зажим по двум осям, затем вкручивание. Для столярки.

25. Столовые зажимы (Table Clamps)

С сварочными столами. Одноручное быстрое зажимание. Передняя и задняя губы с рукоятками: закрытые — сплошная поверхность, открытые — подвижные губцы тиски. Отверстия для пластиковых штырей расширяют диапазон. Для сварочной сборки.

26. Зажимы Kant-Twist (Kant Twist Clamps)

Малые, хитрые. Как С-зажим, но под углом — для непараллельных поверхностей. Просты, большой ход, очень прочные. Две параллельные губы не поворачиваются при затяжке (рукоятка вертикальна). Любимы станочниками и сварщиками. Для сварки, металлообработки, обработки, столярки.

27. Деревянные винтовые зажимы (Wooden Hand Screw Clamps)

Традиционные столярные. Губы с шарнирами для установки под углами. Для металла и мебели. Регулируемые губы держат под странными углами. Стальные, тяжелые, долгие. Глубокий горло — универсальны для малых и крупных деталей. Клеение, покраска, сборка.

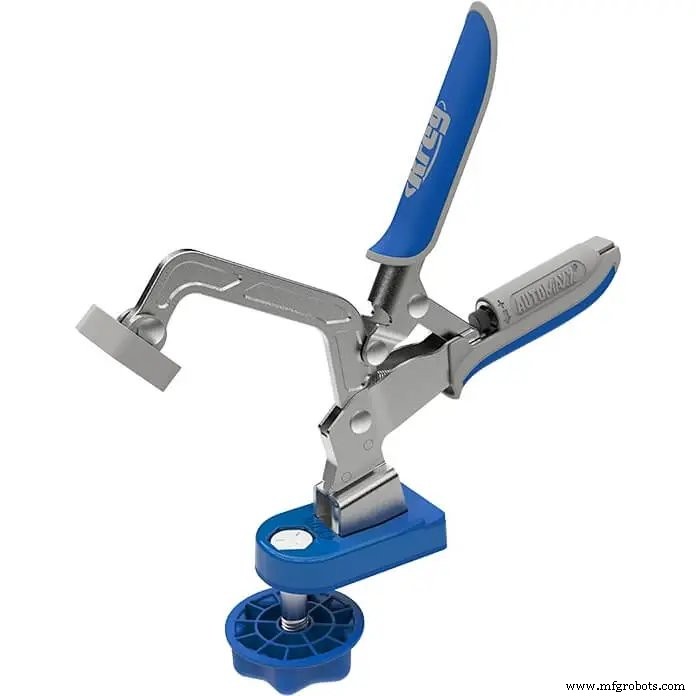

28. Верстачные зажимы (Bench Clamps)

Фиксируют деталь к верстаку. Быстрое зажимание, идеальны для деревянных столов с аксессуарами. Верстак заменяет губы зажима. Для распила, сверления, губки, сборки, сварки.

29. Угловые зажимы (Mitre Clamps)

Для угловых стыков (mitre joints). Первые — С-образные пружины с заточенными концами. Винты и держатели выше прямых пластин. Для сборки углов. Сборка, столярка.

30. Рамные зажимы (Picture Frame Clamps)

Для прямоугольных сборок: рамы для картин, ножки столов, оконные рамы. Сборка, столярка.

31. Краевые зажимы (Edge Clamps)

Хватают боковую грань, оставляя верх свободным для обработки. Три винта управляют положением в двух осях. Для стыковки настырку, клеения. Столярка, сварка.

32. Ленточные зажимы (Web Clamps)

Корд/ремень оборачивают объект, закрепляют уголки. Рекет для натяжения. Для фиксации крупных нестандартных форм (перевозка, обработка). Мебельная столярка. Удержание при транспортировке и работе.

33. Балточные зажимы (Beam Clamps)

Механические подъемники для стальных балок и листов. Для захвата (picking).

34. Спастевые зажимы (Trigger Clamps)

Универсальные, одноручные. Просты, надежны. В мастерских, домах, садах, хобби-коробках. Курок/рычаг для настройки губок, кнопка быстрого освобождения.

35. Быстрозажимные брусковые (Speed Clamps / F-Clamps)

Длинный плоский брусок формы «F». Для столярки/металлообработки: удержание двух материалов при клеении, вкручивании, сварке. Как С-зажим, но большие губы — для крупных объектов. Винтовое затягивание.

36. Винтовые зажимы (Screw Clamps)

Две рукоятки, затяжка/разжатие винтом через резьбу. Очень сильный хват. Столярка, металлообработка.

37. Параллельные зажимы (Parallel Clamps)

Одноручный курок, давление через две параллельные вертикальные губы. Для больших поверхностей (столешницы, двери). Большой ход, губы остаются параллельны под нагрузкой — нет вмятин на дереве. Двери, панели, фасады, коробки, столы, рамы.

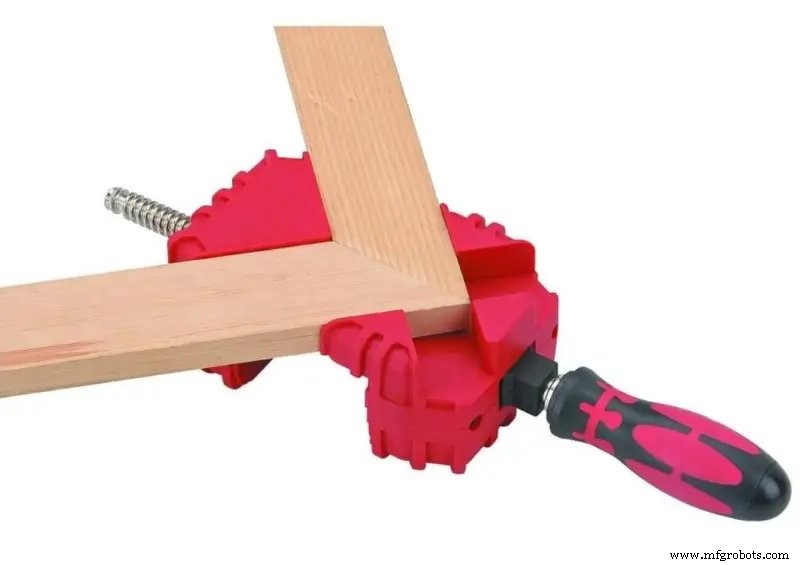

38. Угловые зажимы 90° (Corner Clamps)

Лучшие для фиксации стыка двух деталей под 90°. Специализированы только на угловых соединениях.

Правила работы с зажимами

1. Всегда подкладывайте обрезок дерева между губами и деталью — защита от повреждений.
2. Направляйте зажимную силу вертикально/перпендикулярно детали — против соскальзывания.
3. Используйте минимум два зажима — против вращения.
4. Не перетягивайте — риск поломки зажима или детали.

Обзор 38 типов зажимов с изображениями завершен. Надеемся, информация была полезна!
