E3.Schematic - проект электрической схемы, сделанный быстро и разумно

E3.schematic считается базовым модулем программного обеспечения для электротехники E3.series. Это простое в использовании решение для создания и документирования электрических систем управления, включая схемы, клеммные колодки и ПЛК. Его объектно-ориентированная архитектура обеспечивает интегрированный и последовательный подход к проектированию, помогая устранять ошибки, улучшать качество и сокращать время проектирования. Это, без сомнения, наиболее используемый и распространяемый инструмент среди самых разнообразных проектов в области электротехники и автоматизации в мире, служащий первым шагом к более сложным решениям и дополнениям к промышленным процессам.

Среди его ключевых функций - проверка правил проектирования в реальном времени (DRC), используемая для выявления и предотвращения ошибок на этапе проектирования проекта. Кроме того, он имеет обширную библиотеку компонентов от таких поставщиков, как ABB, Siemens, Schneider и Bosch, которая помогает в реализации проектов с автоматическим выбором компонентов. См. Эти и другие основные функции E3.schematic ниже.

Проверка правил разработки

Функция проверки правил проектирования позволяет автоматически предупреждать о любых ошибках, допущенных во время проектирования. Таким образом можно предотвратить дублирование имен, а также предотвратить возникновение коротких замыканий и неправильного распределения сечения проводов.

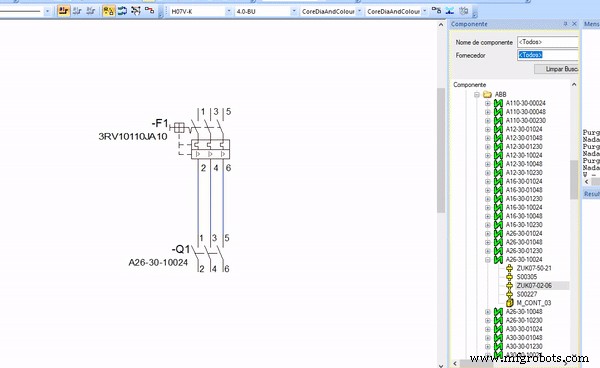

Предупреждение об ошибке при вставке провода с размером сечения больше указанного

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже:

Предупреждение, показывающее, какая ошибка была сделана, отображается на главном экране листа проекта.

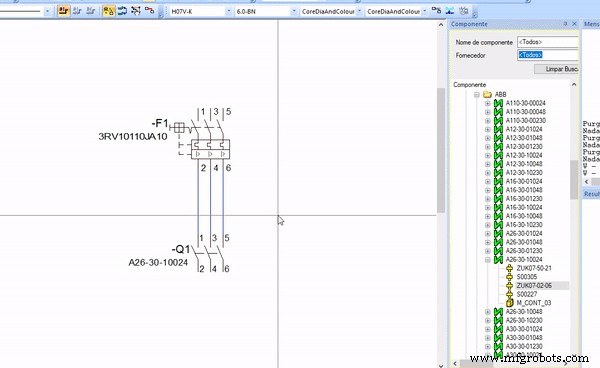

Исправлена ​​ошибка, подтвержденная проверкой правил разработки

Таким образом, можно проверить, где находится ошибка, и внести исправления в режиме реального времени. Предотвращая появление этих ошибок на этапе проектирования, E³.schematic гарантирует, что проектные данные всегда будут точными до вывода на производство.

Библиотека компонентов

Обширная библиотека компонентов, представленная в E3.schematic, позволяет простым перетаскиванием вставлять компоненты от ведущих поставщиков на рынке, таких как ABB, Siemens, Schneider, среди прочего.

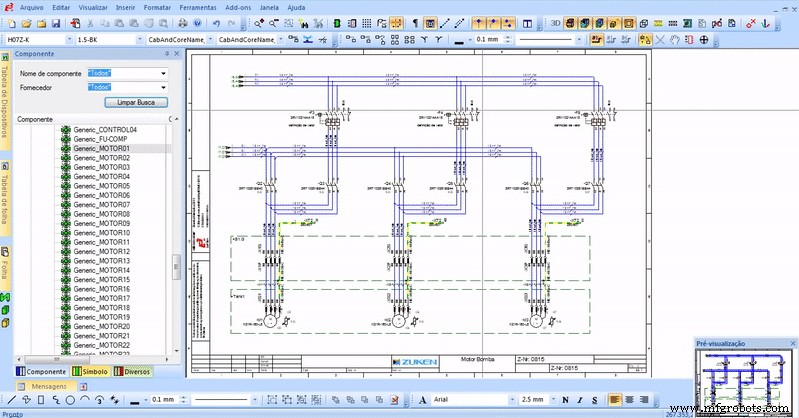

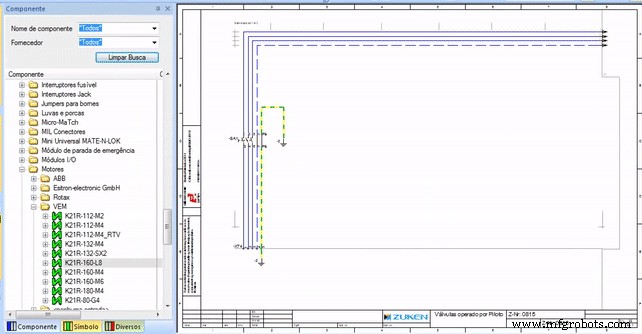

Вставка компонентов в E3.schematic

Элементы, взятые из библиотеки компонентов, имеют все символы, необходимые дизайнеру. Например, переключатель, добавленный к конструкции, будет включать в себя правильную катушку и все другие вспомогательные переключатели, что предотвратит использование несуществующих гибридных компонентов и значительно сэкономит время.

Связи

E3.Schematic автоматически подключает устройства, просто выбирая область, в которой они находятся. Просто выберите два устройства, которые вы хотите подключить, и E3.Series добавит провода от одного к другому.

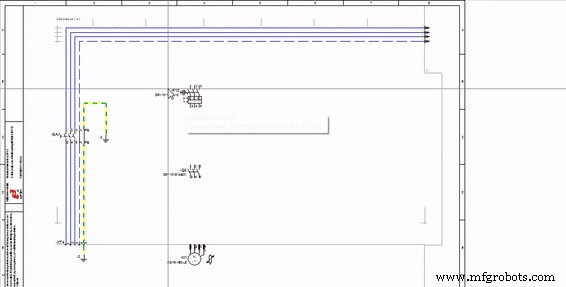

Автоматические соединения в E3.schematic

Кроме того, при изменении положения устройств соединения сохраняются, просто изменяя их путь в соответствии с требованиями проекта.

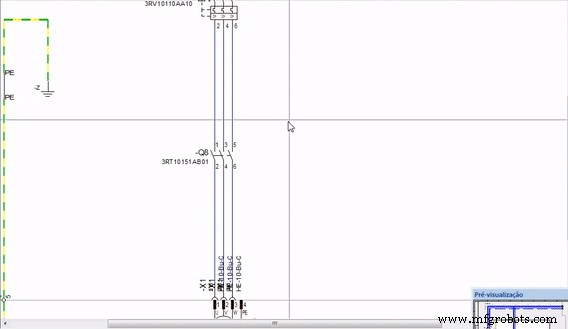

Автоматическое изменение соединений в E3.schematic

Таким образом, даже при изменении положения устройств соединения не прерываются.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже:

Терминалы

Клеммы, добавленные к схеме, объединяются с помощью клеммной колодки в E3.schematic.

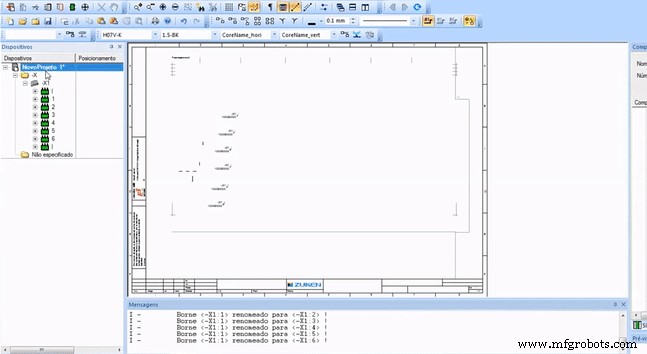

Создание терминалов

Клеммная колодка автоматически создается из клемм, вставленных в схему.

Программируемый логический контроллер (ПЛК)

Интеграция с программируемыми логическими контроллерами (ПЛК) встроена в E3.schematic. Данные ПЛК, представленные в схеме, передаются в электронную таблицу Excel, где могут быть внесены изменения и отправлены обратно в E3. Функции ПЛК, адреса и информация о местоположении управляются централизованно, а затем обновляются через удобный интерфейс.

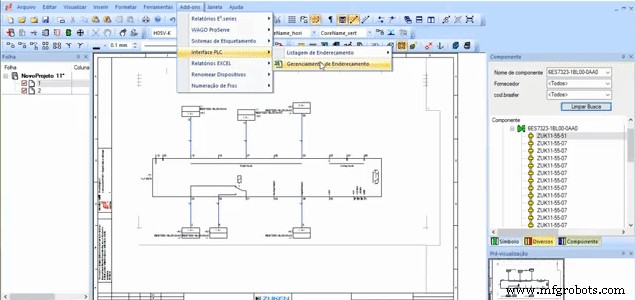

Управление адресами ПЛК

Кроме того, инструмент проверяет наличие повторяющихся адресов и позволяет экспортировать данные в формате PLC. Интегрируя системы программирования с E³.series, можно обмениваться этой информацией в обоих направлениях. Это означает, что пользователь может минимизировать ошибки точности данных в процессе проектирования.

Список материалов (BOM)

Создание спецификации с такой информацией, как производитель, описание и обозначение устройства, выполняется автоматически во время подготовки проекта.

Спецификация материалов (BOM), созданная в E3.schematic

Спецификация материалов обновляется по мере изменения дизайна, поэтому вся содержащаяся в нем информация точно отражает дизайн.

Для эффективного и безупречного выполнения проектов необходимо выбрать идеальный инструмент для проектирования. E3.series включает в себя свой базовый модуль - E3.schematic - инструмент, способный преобразовать разработку вашей компании и повысить продуктивность вашей проектной группы.

Вопросы или предложения? Используйте кнопку ниже или комментарии сразу после этой статьи.

---
