CH304G:функции, приложения и схема

USB-терминал CH304G

Источник:Pxhere

Вы ищете недорогой чип, который позволит вам легко подключить USB-порт к микроконтроллерам? Тогда вам нужен CH340G.

Не знаете, как работает это устройство? Не беспокойтесь, в этой статье вы получите исчерпывающую информацию об этом чипе адаптера.

Некоторые из вещей, которые мы рассмотрим, это то, что это такое, его функции, приложения и многое другое.

Начнем!

Что такое CH304G?

CH304G — это последовательный порт USB-устройства, который позволяет ПК обмениваться данными с его единственным чипом.

Кроме того, адаптер устройства выполняет подключение USB к порту принтера, USB к ИК-порту или USB к последовательному порту.

Кроме того, когда это устройство находится в режиме последовательного порта, оно предлагает контактные сигналы МОДЕМ.

С помощью этих сигналов вы можете добавить UART к ПК. Кроме того, вы можете изменить существующие устройства UART на интерфейсы USB.

Возможности и характеристики CH304G

• Он поддерживает существующие приложения с последовательными портами.
• Устройство соответствует требованиям RoHS
• Работает с несколькими внешними компонентами
• Его можно адаптировать к CH341.
• Поддерживает работу при напряжении 3,3 В и 5 В.
• Хорошо подходит для интерфейса USB 2.0.
• Поддерживает сигналы управления потоком, такие как CTS, RTS, DSR, DTR, RI и DCD.
• Аппаратные полнодуплексные последовательные интерфейсы с внутренним FIFO
• Предлагает виртуальный последовательный порт для обновления доступных последовательных портов.
• Поддерживает RS485, RS232 и RS422 с внешними элементами сдвига уровня.
• Он поддерживает скорость передачи данных в диапазоне от 50 бит/с до 2 Мбит/с.
• Диапазон рабочих температур от -40 до 85 ⁰ С

Распиновка CH304G

Схема схемы модуля CH340

Схема CH340G

Первый шаг — связать вывод TXD H340 с выводом RXD микроконтроллера. После этого соедините вывод RXD с выводом TXD микроконтроллера. Затем подключите резистор к выводу RXD и диод к выводу TXD.

В результате это остановит USB от подачи питания на целевой чип. Кроме того, вы также можете добавить переключатель на схему. По правде говоря, это поможет регулировать подачу питания на микроконтроллер. При необходимости питание будет отключено.

CH340G Arduino

CH340G Arduino — это когда вы сжимаете систему управления Arduino в модуль последовательного интерфейса.

CH304G: Необходимые компоненты

• Программное обеспечение Arduino IDE
• Удлинительный USB-кабель для передачи данных типа A

Удлинительный USB-кабель для передачи данных

• Мини-макет

Макет

• Модуль последовательного интерфейса CH340G USB-TTL
• Ардуино Про Мини 5 В

5 В Arduino pro mini

• Перемычки (гнездо-гнездо) — 4

Провода-перемычки "мама" на "мама"

Источник:Викисклад

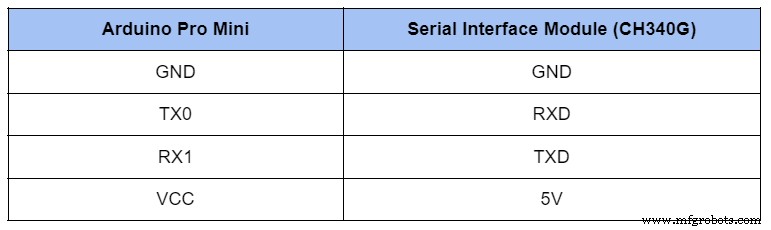

CH304G:схема подключения

CH304G: Шаги

1. Поместите Arduino Pro Mini 5 вольт на мини-макетную плату. При этом убедитесь, что модуль последовательного интерфейса находится сбоку. Затем соедините провода между обоими устройствами.

2. На этом этапе убедитесь, что контакт VCC модуля CH340G привязан к контакту 3v3 сбоку.

3. Затем перейдите к подключению последовательного модуля к вашему компьютеру.

4. После этого убедитесь, что на вашем компьютере установлен драйвер CH340. Действительно, найти драйвер можно в «Диспетчере устройств», используя систему ОС Windows. Кроме того, вы можете установить драйвер вручную, если у вас его нет.

5. Перейдите к программному обеспечению Arduino IDE на вашем компьютере. Затем откройте пример кода программного обеспечения, нажав «Файл»> «Примеры»> «01.Basics»> «Blink».

Пример кода открывается в Arduino IDE.

Кроме того, вы можете использовать приведенный ниже код в области эскизов вашего программного обеспечения.

Код в эскизе Arduino IDE

6. Подтвердите, что ваша Arduino IDE запрограммирует плату в Tools>Board>Arduino pro. Затем загрузите тестовую программу.

7. Выберите COM-порт в Arduino IDE в Tools>Port>COMx. Вы также можете подтвердить, что раздел портов диспетчера устройств имеет тот же номер COM.

COM-порт в Arduino IDE

8. После шагов настройки загрузите «Программу Blink» в Arduino Pro Mini. После этого протестируйте программу с помощью функции загрузки.

9. Нажмите и удерживайте кнопку сброса Arduino Pro Mini во время загрузки. Затем отпустите кнопку, когда увидите зеленую полосу прогресса и две строки сообщений обратной связи.

Процесс компиляции Arduino IDE

Кроме того, вы увидите вспышку светодиодного индикатора модуля CH340G, подтверждающую завершение загрузки программы. Светодиод на плате Arduino Pro Mini также должен мигать.

Важно отметить:у CH340G нет выходного контакта DTR. И именно поэтому во время программирования вы должны нажать и удерживать кнопку сброса на плате. Но вы можете пропустить этот шаг, если используете модуль с выводом DTR.

Как установить драйвер CH340G

Linux/Windows

Если вы используете компьютер с Windows или Linux, идеально подходит USB-UART. И это потому, что устройство без проблем работает с последовательной прикладной программой в операционной системе Windows. Другими словами, вам не нужно загружать драйверы. Вместо этого выполните следующие действия:

1. С помощью USB-кабеля подключите последовательный USB-адаптер.

2. Следите за соединением. Затем перейдите в диспетчер устройств и найдите «USB-Serial CH340 (COM9)». Если вы не можете найти устройство, загрузите драйвер.

Диспетчер устройств показывает установленные драйверы CH340G

Mac OS

1. Установите драйвер.

2. Перейдите в Приложения и выберите Утилиты. Затем нажмите на программу «Терминал».

3. Введите команду:

4. Введите свой пароль.

5. Перейдите в меню компьютера и нажмите «Перезагрузить».

Тем не менее, вы можете выйти из режима разработчика, чтобы восстановить настройки. Таким образом, это помогает переопределить boot-arg для ваших начальных этапов.

Применения CH340G

• Для создания сигналов связи МОДЕМ
• Обновление обычного серийного номера до шины USB
• Сопряжение устройств и микроконтроллеров

Примеры CH340G

1. USB-адаптер RS232. Этот адаптер работает как адаптер внешнего уровня для MAX213 и CH340G.

2. Оптически изолированный адаптер USB-UART. Это устройство предлагает оптически изолированные выходы и входы с четырьмя оптоизоляторами. Также можно добавить два 74LVC1G06. Эти устройства необязательны, но они помогают обеспечить адекватный ток на входных контактах.

Заключительные слова

Модуль последовательного интерфейса CH340G — это превосходный универсальный вариант интерфейса CH340. Также модуль совместим с различным оборудованием. Он очень похож на CH340C, за исключением того, что в CH340G отсутствует кварцевый генератор.

Кроме того, установить драйверы довольно просто, независимо от того, используете ли вы компьютер с Windows, Linux или Mac.

Итак, у вас остались вопросы или предложения по этой теме? Свяжитесь с нами.
