Как узнать, совместим ли ваш экструдер с соплом E3D v6

При замене сопла 3D-принтера на сопло E3D Original могут возникнуть сомнения, взаимозаменяемы ли они. Подавляющее большинство 3D-принтеров, если они совместимы с соплом v6 Originals, поскольку их размер наиболее часто используется M6x1.

Если пользователь не уверен в измерении текущего сопла, то объясняются два метода проверки их совместимости, но прежде чем вы сможете извлечь сопло из 3D-принтера. Для этого вам нужно сначала удалить нить Hot End, нагреть ее до температуры печати, а затем удалить. Так как Hot End находится при комнатной температуре, он отвинтит сопло с помощью ключа E3D на 7 мм.

Gif 1:Отвинтите сопло

После удаления измерение проверяется следующими способами:

1. Если у нас есть оригинальное сопло E3D, мы можем сравнить его непосредственно с заменяемым 3D-принтером. Необходимо лишь поставить два патрубка в соприкосновение с резьбой и проверить, чтобы они идеально входили между собой, следя за тем, чтобы свет не проходил между штуцерами.

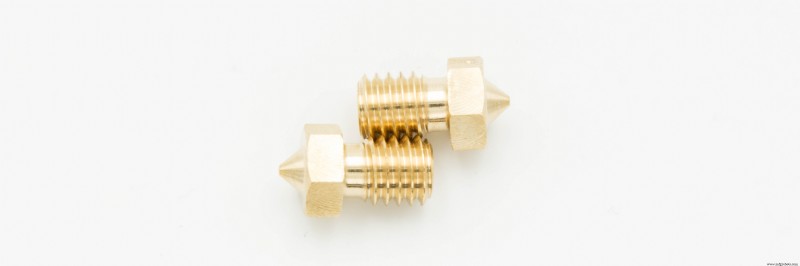

Изображение 1:Сравнение сопел

2. Если оригинальное сопло E3D недоступно, нам понадобится штангенциркуль для измерения диаметра и шага резьбы. Диаметр измеряется по внешней стороне резьбы и должен быть 6 мм. Шаг резьбы измеряется между двумя вершинами резьбы, и это значение должно быть 1 мм. В некоторых случаях меры могут быть несколько незначительными.

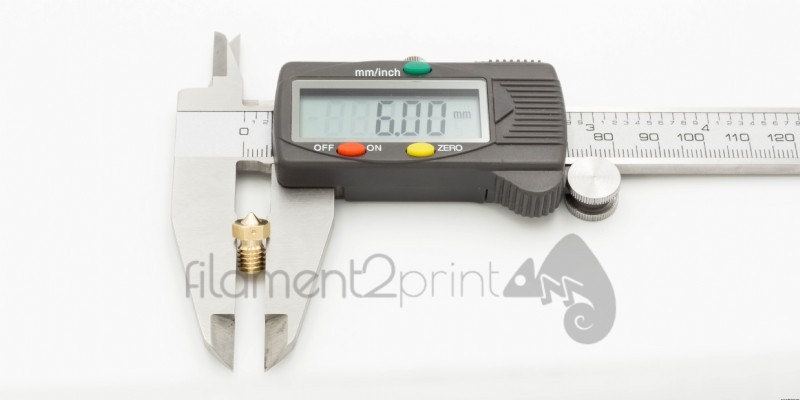

Изображение 2:Диаметр сопла

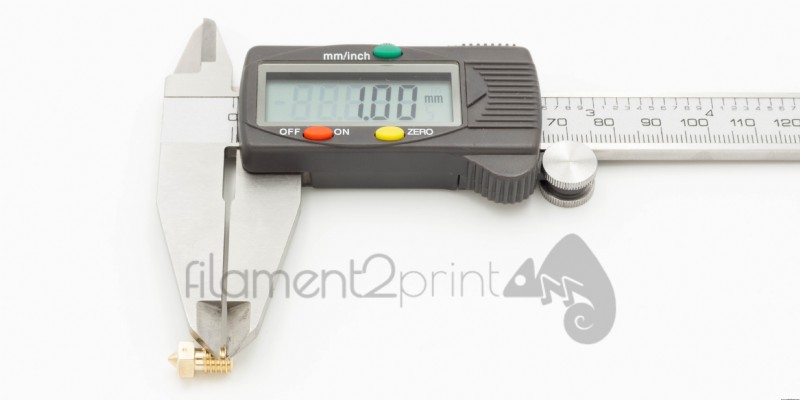

 Изображение 3. Шаг резьбы сопла

При ввинчивании форсунки в блок рекомендуется сначала вкрутить ее от руки и завершить процесс нажатием на ключ E3D. После завершения процесса рекомендуется выровнять основание, чтобы обеспечить безошибочную 3D-печать.

 Gif 2: Закручивание сопла

После этих простых действий ни у кого из пользователей не останется сомнений в том, совместим ли их 3D-принтер с оригинальными соплами E3D v6.
