Запрограммируйте робота Pick and Place с помощью RoboDK

Программирование по принципу "выбери и помести" – это фундаментальный навык в робототехнике. Но как быстро и легко создать эту программу для вашего промышленного робота?

Благодаря простому программному интерфейсу RoboDK вы можете создать программу для подбора и размещения всего за несколько минут.

Вот как начать работу с простым программированием для выбора и размещения.

Преимущества работы с промышленным роботом

Это простая задача, возможно, даже самая простая роботизированная задача!

Даже если у вас более сложные планы относительно робота, стоит научиться программировать эту базовую задачу, прежде чем переходить к более сложным настройкам.

Промышленные роботы являются идеальным решением для этой области применения. Они более последовательны, чем работники-люди, чья эффективность при выполнении задачи имеет тенденцию падать из-за длительных рабочих смен, выполняющих одно и то же повторяющееся движение.

Многие производственные задачи подпадают под категорию «подбор и размещение», включая укладку, сортировку, упаковку и обслуживание оборудования.

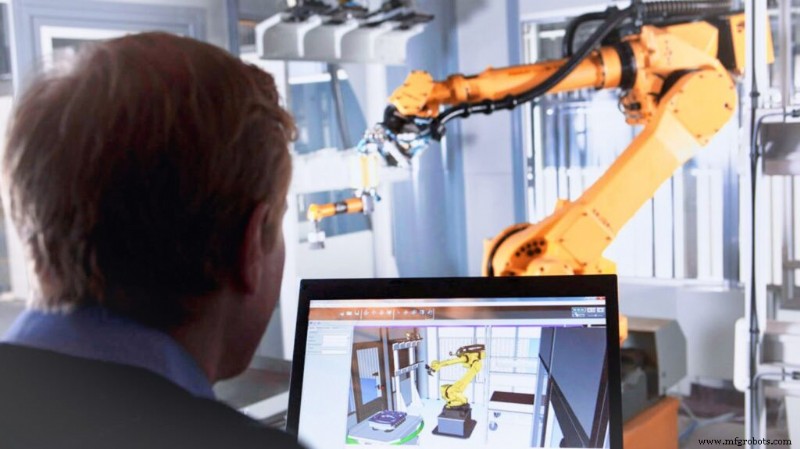

Почему программа Pick and Place с RoboDK

Существуют различные варианты программирования промышленного робота под эту конкретную задачу.

Эти варианты включают в себя использование подвесного пульта обучения робота, ручное управление или кодирование с использованием фирменного языка производителя.

Преимущество использования RoboDK заключается в том, что интерфейс программирования чрезвычайно прост в использовании. Вы можете запрограммировать это движение всего за несколько минут, и оно совместимо с сотнями промышленных роботов.

Ни один из альтернативных вариантов программирования промышленного робота не предлагает такой гибкости.

Как запрограммировать робота Pick-and-Place с помощью RoboDK

Запрограммировать эту задачу с помощью RoboDK очень просто. Это упражнение знакомит вас с некоторыми основными понятиями, которые полезно знать о среде моделирования инструмента.

Вот 9 шагов для программирования вашего первого робота для захвата и размещения в RoboDK:

1. Создайте свою программу для роботов

Во-первых, вам нужно создать программу для вашего робота. Это включает в себя загрузку вашей модели робота из нашей библиотеки роботов, добавление любых других объектов моделирования (например, столов, объектов конвейеров для комплектования) и добавление вашего захвата или другого рабочего органа.

2. Научитесь присоединять и отсоединять объекты от робота

В RoboDK действия выбора и размещения сосредоточены вокруг двух «симуляционных событий» — прикрепления объекта и отсоединения объекта. Вам следует ознакомиться с этими двумя событиями.

Если вы хотите, чтобы робот поднял объект, вы просто перемещаете его концевой эффектор ближе к объекту и выбираете «прикрепить объект». RoboDK прикрепит концевой эффектор к ближайшему к нему объекту. При «отсоединении объекта» робот освобождает все прикрепленные объекты.

3. Создайте цель выбора

Чтобы приступить к созданию вашей программы, создайте цель, с которой робот будет поднимать выбранный вами объект. Вы можете быстро переместить робота к любому объекту в моделировании RoboDK, щелкнув объект правой кнопкой мыши и выбрав «Получить с роботом».

4. Установить смещение подхода

Почти всегда рекомендуется добавлять смещение подхода при программировании любого движения робота.

Это позволяет избежать столкновения робота с объектом, когда он движется в открытом пространстве. Вы можете запрограммировать робота на быстрое перемещение на расстояние приближения (используя неконтролируемое совместное движение), а затем медленное движение (используя контролируемое линейное движение), чтобы схватить объект.

5. Запрограммируйте подпрограмму прикрепления

Часто рекомендуется программировать задачи выбора и размещения с помощью двух отдельных подпрограмм:действия выбора и действия размещения. Это позволяет легко дублировать действия робота и делает программу робота максимально управляемой.

Создайте подпрограмму прикрепления, выполнив следующие действия:

6. Создание целевых местоположений

Теперь у вас есть все основные строительные блоки движения «выбери и помести», которые тебе нужны. На этом этапе наиболее эффективно просто скопировать и вставить части вашей программы, а затем настроить их.

Например, вы можете быстро создать местоположение места, скопировав местоположение выбора и переместив его в другую часть рабочего пространства. Это также должно скопировать смещение захода на посадку.

7. Запрограммируйте подпрограмму отсоединения

Действие места в основном такое же, как действие выбора. Однако вместо использования «Присоединить объект» вы выбираете событие имитации «Отсоединение объекта». Вы можете скопировать свою подпрограмму выбора, а затем просто настроить ее.

8. Включите в свою основную программу

Наконец, вы хотите создать свою основную программу. При этом вы сначала включите подпрограмму выбора, а затем подпрограмму размещения. Когда вы запускаете основную программу, робот должен взять объект из одного места и поместить его в другое место.

9. Бонусный трюк:замена объектов моделирования

После того, как вы запустите свою программу, вы обнаружите, что объект теперь находится не в том месте, чтобы перезапустить симуляцию. Вы можете быстро сбросить свою программу, выбрав событие моделирования Set Object Position и сохранив начальную позицию ваших объектов.

Посмотрите это в действии в нашем бесплатном курсе программирования "выбери и помести"

Может быть трудно следовать инструкциям, подобным приведенным выше, не видя их в действии, верно?

Вы можете увидеть все это обучение и многое другое в нашем бесплатном видеокурсе по программированию. Он включает в себя обучение работе с простыми приложениями для захвата и размещения и более сложными примерами, например с объектами различной формы.

Просто нажмите здесь, чтобы получить доступ к полному курсу.

Какие у вас есть вопросы о программировании задач выбора и размещения с помощью RoboDK? Сообщите нам в комментариях ниже или присоединитесь к обсуждению в LinkedIn, Twitter, Facebook, Instagram или на форуме RoboDK. Кроме того, ознакомьтесь с нашей обширной коллекцией видео и подпишитесь на канал RoboDK на YouTube
