Быстрое прототипирование медицинских изделий:методы, этапы и влияние на отрасль

Быстрое создание прототипов меняет форму разработки медицинских устройств, снижая проектные риски, сокращая затраты и ускоряя выход на рынок. Раннее обнаружение дефектов означает меньшее количество дорогостоящих модификаций и более быстрое получение разрешений регулирующих органов.

Почему быстрое прототипирование важно для медицинских устройств

Основные преимущества:

• Ускоренная разработка и более быстрые итерации.
• Раннее выявление проблем с дизайном и удобством использования.
• Улучшенная эргономика благодаря отзывам пользователей.
• Значительная экономия средств за счет предотвращения внесения изменений на поздней стадии.
• Упрощенная нормативная документация и тестирование.
• Доверие инвесторов через реальные прототипы.

Внедрение быстрого прототипирования

Путешествие начинается с эскизов, которые быстро переходят к моделям САПР, а затем к физическим или цифровым макетам. На каждой итерации совершенствуются форма, соответствие, функции и взаимодействие с пользователем перед полноценным производством.

Такие инструменты, как 3D-принтеры, станки с ЧПУ и программное обеспечение для моделирования, позволяют командам заранее проверять эстетику и производительность, сокращая циклы модернизации и обеспечивая соответствие нормативным требованиям.

Обзор процесса прототипирования

Типичный цикл начинается с концепции, переходит к САПР и завершается созданием прототипа в течение 1–2 недель. Многочисленные итерации улучшают форму, эргономику, функциональность и безопасность под руководством межфункциональных команд.

Ключевые этапы создания прототипа медицинского оборудования

1. Концептуализация и планирование
   • Определите цель, требования, осуществимость, бюджет и сроки.
2. Дизайн и CAD-моделирование
   • Создавайте цифровые чертежи и изменяйте геометрию в соответствии со спецификациями.
3. Выбор материала
   • Выбирайте биосовместимые, прочные и стерилизуемые материалы.
4. Предварительное (альфа) прототипирование
   • Проверка формы, посадки и эргономики без полной функциональности.
5. Функциональное (бета) прототипирование
   • Проверяйте производительность устройства и собирайте отзывы пользователей.
6. Уточнение дизайна
   • Учитывайте отзывы, чтобы повысить производительность и удобство использования.
7. Соответствие и проверка
   • Документируйте изменения, готовьтесь к официальному тестированию и соблюдайте нормативные стандарты.
8. Готовность к производству
   • Завершить проектирование для массового производства, наладить цепочку поставок и обеспечить контроль качества.

Методы прототипирования медицинского оборудования

Каждый метод предлагает определенные преимущества в зависимости от геометрии, объема и потребностей в материалах.

• 3D-печать – аддитивная, быстрая, идеально подходит для сложных форм и нестандартных решений.
• Обработка на станке с ЧПУ — субтрактивная, высокая точность функциональных деталей.
• Литье под давлением – быстрое решение для средних объемов, обеспечивающее реалистичное тестирование.
• Лазерная резка — 2D-точность для корпусов и плоских компонентов.
• Вакуумное литье – экономично для небольших и средних партий с превосходным качеством поверхности.

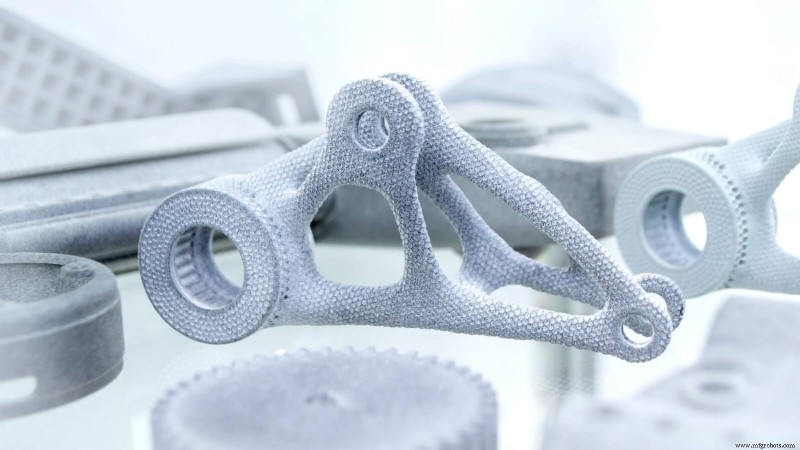

3D-печать

Создает детали слой за слоем на основе данных САПР, поддерживая такие методы, как FDM, SLS, MJF и SLA.

• Преимущества:быстрая обработка, низкий уровень отходов, простота внесения изменений в конструкцию.
• Ограничения:сертификация материалов для конечного использования, потребности в постобработке, ограничения по масштабу.

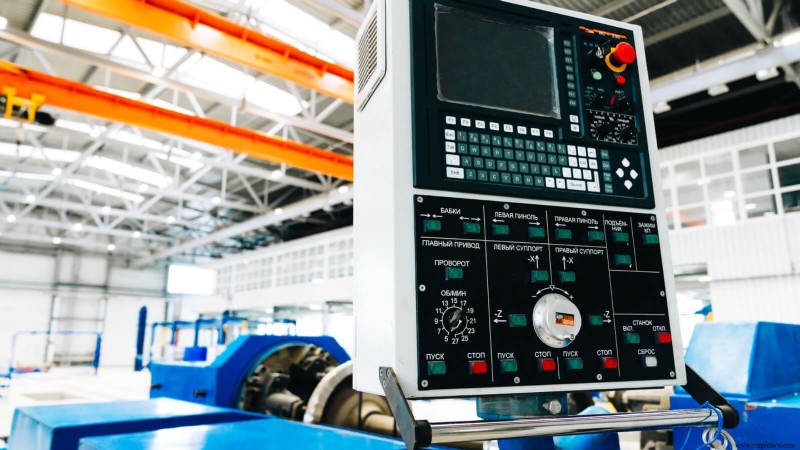

Обработка с ЧПУ



Обеспечивает точность размеров металлов и конструкционных пластмасс, подходит для функциональных испытаний.

• Плюсы:жесткие допуски, стабильное качество.
• Минусы:более высокая стоимость сложных деталей, длительное время установки.

Литье под давлением

Идеально подходит для проверки геометрии, прочности и сборки с реальными производственными материалами.

• Плюсы:повторяемость деталей, реалистичное тестирование материалов.
• Минусы:высокая первоначальная стоимость инструментов, меньшая гибкость при внесении изменений.

Лазерная резка

Высокоточная 2D-резка корпусов и плоских компонентов.

• Плюсы:быстрая установка, минимум инструментов.
• Минусы:ограничено 2D-формами, обработка кромок может потребовать дополнительной обработки.

Вакуумное литье

Создает детали с высокой детализацией из силиконовых форм, идеально подходящих для небольших партий.

• Плюсы:низкая стоимость инструмента, отличное качество поверхности.
• Минусы:ограниченный срок службы пресс-формы (~20–25 деталей), непостоянная повторяемость.

Выбор правильной техники

Подумайте:

• Требования к биосовместимости материалов и стерилизации.
• Сложность детали – 3D-печать сложной геометрии; ЧПУ или литье для более простых форм.
• Объем – отдельные прототипы или пилотное производство.
• Стоимость и время выполнения заказа:первоначальные инвестиции и общий жизненный цикл.
• Требования к качеству поверхности и допускам.

Материалы для прототипирования



• АБС-пластик – прочный, удобный для машин, подходит для корпусов.
• Силикон — гибкий, биосовместимый, идеально подходит для уплотнений и деталей, предназначенных для конкретного пациента.
• Металлы медицинского назначения (титан, нержавеющая сталь) – прочные, устойчивые к коррозии, используются в имплантатах.
• Биосмолы, специально разработанные для SLA/DLP, обеспечивают высокую детализацию и механическую целостность.

Типы прототипов

• Проверка концепции:проверка осуществимости и снижение ранних рисков.
• Визуальная презентация – усовершенствование эстетики и эргономики.
• Функциональная (бета-версия) – проверка механики, электроники и удобства использования.
• Подготовка к производству – финальное испытание с использованием предполагаемых материалов и процессов.
• Альфа – базовые проверки размеров без полной функциональности.
• Пилотный вариант – почти финальный продукт для клинических испытаний или мягкого запуска.

Соответствие нормативным требованиям

Ключевые платформы:

• Руководство FDA – контроль проектирования, человеческий фактор, предпродажное одобрение.
• ISO 13485 – менеджмент качества медицинского оборудования.
• Маркировка CE — соответствие стандартам ЕС в области безопасности, охраны труда и окружающей среды.
• Тестирование биосовместимости – необходимо для материалов, контактирующих с тканями.

Обеспечьте соблюдение требований посредством:

• Комплексная проектная документация.
• Оценка рисков и интеграция человеческого фактора.
• Подробный учет всех итераций.
• Предварительная проверка материалов и процессов.
• Экспертные рекомендации регулирующих органов.

Аспекты стоимости

Хотя создание прототипа требует первоначальных затрат, оно экономит деньги, выявляя проблемы на ранней стадии. 3D-печать и ЧПУ снизили затраты и сроки выполнения работ, благодаря чему функциональные прототипы стали выгодной инвестицией.

Сроки создания прототипа

Ранние альфа-прототипы могут быть готовы через 1–2 недели. Последующие итерации могут занять от нескольких дней до недель, в зависимости от сложности конструкции, материалов и нормативных требований.

Выбор партнера по прототипированию



• Сведения о соблюдении правил в отношении медицинского оборудования.
• Широкий выбор техник и материалов.
• Гарантия качества, соответствующая стандарту ISO.
• Быстрые итерационные циклы и масштабируемость.
• Нормативно-правовая экспертиза (FDA, CE, ISO).
• Прозрачное общение и управление проектами.

Услуги 3ERP по созданию прототипов медицинских устройств сочетают в себе технический опыт, экономически эффективные методы и понимание нормативных требований, что позволяет уложиться в сжатые сроки от разработки до выхода на рынок.

Заключение

Быстрое прототипирование больше не является обязательным — это стратегический инструмент создания более безопасных, быстрых и совместимых медицинских устройств. Применяя итеративное проектирование, тщательное тестирование и нормативное предвидение, мы приближаемся к будущему, в котором инновации в сфере здравоохранения дойдут до пациентов быстрее и надежнее.
