Быстрое прототипирование в аэрокосмической отрасли:ускорение инноваций от концепции до полета

В аэрокосмической отрасли быстрое прототипирование — это больше, чем технология производства. Это стратегический инструмент, который с рекордной скоростью превращает чертежи в готовые к полету компоненты.

Используя станки с ЧПУ, субтрактивное и аддитивное производство (все мы знаем 3D-печать), аэрокосмические компании быстро проверяют конструкции, выявляют дефекты на ранней стадии и сокращают затраты на разработку до 20 % – эту цифру подтверждают ведущие отраслевые аналитики.

Даже при использовании этих быстрых методов создание полностью протестированного прототипа может занять несколько месяцев, что подчеркивает необходимость итеративного, высокоскоростного прототипирования в области, где запасы безопасности не подлежат обсуждению.

В следующих разделах мы рассмотрим, как инструменты прототипирования меняют цепочку поставок в аэрокосмической отрасли, упрощая путь от идеи до кабины.

Что такое быстрое прототипирование?

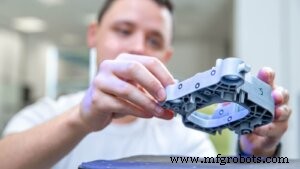

Зародившееся в 1970-х годах быстрое прототипирование быстро превращает проекты САПР в физические модели или сборки с использованием таких методов, как аддитивное производство, обработка на станках с ЧПУ и т. д. В аэрокосмической отрасли важны как прототипы с высокой точностью, отражающие конечный продукт, так и модели с низкой точностью для проверки концепции.

Ранняя интеграция прототипов позволяет инженерам тестировать функциональность, собирать отзывы и совершенствовать конструкции, обеспечивая соблюдение стандартов производительности и безопасности с самого начала.

Быстрое прототипирование в аэрокосмической отрасли

В авиации быстрое прототипирование направлено на производство мелких и полномасштабных деталей, которые соответствуют строгим нормативным стандартам и выдерживают экстремальные условия эксплуатации. Он объединяет теорию и производство, позволяя провести исчерпывающую проверку без перехода к полномасштабному производству.

В отличие от типового прототипирования, при быстром прототипировании в аэрокосмической отрасли приоритет отдается критически важным для полета системам, специализированным материалам и безупречному исполнению, а также четко разграничиваются этапы прототипирования, изготовления и производства.

Как работает процесс прототипирования в аэрокосмической отрасли

Этот процесс сочетает в себе передовые технологии с традиционными разработками для ускорения разработки компонентов.

Семь основных шагов

1. Концептуализация и CAD-моделирование: Дизайнеры создают подробные 3D-модели, обеспечивая единое видение функциональности и эстетики всех заинтересованных сторон.
2. Выбор материала и метода: После одобрения команды выбирают подходящие материалы аэрокосмического класса — титановые сплавы, алюминий, термопласты — и такие методы, как 3D-печать, обработка на станке с ЧПУ или наложение композита.
3. Изготовление прототипа: Выбранные методы создают прототип, будь то аддитивное послойное или субтрактивное удаление из твердого блока.
4. Первоначальное тестирование и оценка: Ранние испытания подтверждают геометрическую точность и базовые характеристики в смоделированных условиях.
5. Уточнение и итерация: Обратная связь способствует внесению изменений в дизайн, поэтому для соответствия точным спецификациям часто требуется создание нескольких прототипов.
6. Расширенная проверка: Комплексные структурные, термические и нормативные испытания подтверждают соответствие отраслевым стандартам.
7. Окончательный обзор и дальнейшие действия: Успешная проверка приводит к разрешению производства или решению о дальнейшей доработке на основе результатов производительности и нормативных требований.

Типы прототипирования в аэрокосмической отрасли



Визуальные прототипы

Модели ранней стадии, проверяющие форму и размеры. Изготовленные из экономичных материалов, они поддерживают согласованность действий заинтересованных сторон без затрат на летные компоненты.

Функциональные прототипы

Эти прототипы, изготовленные из материалов летного класса, проверяют механическую прочность, аэродинамику и термическую устойчивость, выявляя критически важные для безопасности проектные проблемы перед массовым производством.

Масштабные модели

Представления уменьшенного размера позволяют проводить аэродинамические испытания в аэродинамических трубах и проверять пространственное соответствие, что позволяет дизайнерам быстро выполнять итерации и эффективно передавать концепции.

Полномасштабные модели

Точные копии готовых деталей облегчают тестирование в реальных условиях, тренировки по техническому обслуживанию и окончательную проверку, что значительно снижает риск дорогостоящих ошибок в дальнейшем.

Цифровые прототипы

Виртуальные модели и симуляции CAD обеспечивают быстрое и экономичное понимание аэродинамических, тепловых и структурных характеристик, помогая принимать проектные решения до того, как будет построена какая-либо физическая деталь.

Основные методы быстрого прототипирования



3D-печать (аддитивное производство)

Послойное наращивание с использованием специализированных термопластов или металлических порошков, идеально подходит для изделий сложной геометрии, легких конструкций и мелкосерийного производства.

• Настройка и быстрая итерация
• Минимум отходов материала.
• Возможность создавать сложные внутренние функции.

К ограничениям относятся ограничения по объему сборки, высокая стоимость материалов для металлов премиум-класса и необходимость последующей обработки для достижения окончательного качества поверхности.

Обработка с ЧПУ

Субтрактивный процесс, обеспечивающий точность и надежность механических свойств, подходящий для условий высоких температур или высокой прочности.

• Исключительная точность размеров.
• Универсальность материалов.
• Доказанная надежность деталей аэрокосмической отрасли.

Недостатками являются более высокие отходы материала, затраты на инструменты и проблемы, связанные со сложной внутренней геометрией.

Композитный макет

Укладка армированных волокном материалов (углерода или стекла) в формы и их вулканизация для создания легких и высокопрочных конструкций.

• Превосходное соотношение прочности и веса.
• Коррозионная стойкость и долговечность.
• Настраиваемая ориентация волокон для достижения заданной производительности.

Требует трудоемкой укладки, дорогостоящего сырья и строгого контроля качества.

Вакуумная формовка

Нагревание пластиковых листов над формами и использование вакуумного давления для формирования тонкостенных деталей — идеально подходит для внутренних панелей и корпусов БПЛА.

• Простая и быстрая настройка.
• Быстрая обработка итеративного дизайна.
• Экономично для деталей среднего размера.

Не подходит для изделий с высокими нагрузками или толстостенными конструкциями и сильно зависит от качества пресс-формы.

Моделирование аэродинамической трубы

Масштабные модели тестируются в аэродинамических трубах для определения аэродинамических сил и структур потока, что необходимо для проверки крыльев, фюзеляжей и других сложных форм.

• Предоставляет точные реальные аэродинамические данные.
• Включает предварительное уточнение формы.

Требуется специализированное оборудование и может быть дорогостоящим, с некоторыми ограничениями при воспроизведении всех условий полета.

Выбор правильной техники

Выбор зависит от цели прототипа, потребностей в материалах, сложности геометрии, бюджета, объема производства, постобработки и технических характеристик.

1. Определите цель прототипа (визуальную, функциональную или масштабируемую).
2. Оценить требования к материалам и экологические ограничения.
3. Учитывайте геометрию и сложность.
4. Сбалансируйте бюджет и ожидания относительно времени выхода на рынок.
5. Фактор объема производства и потребностей в постобработке.
6. Убедиться, что технические возможности соответствуют допускам и требованиям прочности.

Материалы, обычно используемые при создании прототипов в аэрокосмической отрасли



• Алюминиевые сплавы – легкие, поддающиеся механической обработке, с высоким соотношением прочности и веса.
• Титановые сплавы – высокая прочность, коррозионная стойкость, устойчивость к высоким температурам.
• Высокоэффективные пластмассы (PEEK, PEI) — термостойкость внутренних компонентов.
• Композиты (углеродное или стекловолокно) – исключительное соотношение прочности и веса, структурная сердцевина.
• Стальные сплавы – используются там, где требуется максимальная прочность.
• Термопластики (АБС, нейлон) – часто используются в 3D-печати для ранней проверки.

Преимущества быстрого прототипирования в аэрокосмической отрасли

• Ускоренные циклы разработки и более быстрый выход на рынок.
• Потенциальное снижение затрат на 10–20 % за счет раннего обнаружения дефектов.
• Свобода исследовать сложные и высокопроизводительные конструкции.
• Эксперименты с низким уровнем риска с новыми материалами и концепциями.
• Снижение рисков за счет выявления проблем до начала производства.
• Улучшение сотрудничества между проектными, инженерными и производственными командами.
• Быстрая проверка эффективности и соответствия нормативным требованиям.
• Стимулирование инноваций, продвижение вперед аэрокосмических технологий.

Проблемы создания прототипов в аэрокосмической отрасли

• Строгое соблюдение нормативных требований и требований к документации.
• Высокие материальные и технологические затраты на компоненты аэрокосмического класса.
• Сложная геометрия, требующая передовых технологий производства.
• Минимальная вероятность ошибки в критически важных частях
• Ограничения по времени даже при использовании быстрых методов (часто месяцы для сложных прототипов)
• Распределение ресурсов на квалифицированную рабочую силу и специализированное оборудование.

Применение в аэрокосмической отрасли

• Компоненты планера – секции крыла, усиление фюзеляжа, аэродинамические поверхности.

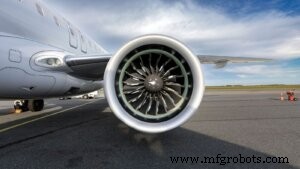

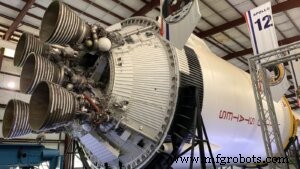

• Двигатель и силовая установка – лопатки турбины, проверка термических характеристик.
• Интерьер салона:сиденья, багажные полки, эргономичные органы управления.
• Корпуса для авионики и электроники – отвод тепла и установка.
• Беспилотные летательные аппараты (БПЛА) – легкие детали для конкретных задач.
• Техническое обслуживание и обучение – копии приспособлений и учебные пособия для наземных бригад.

Соблюдение нормативных требований при создании прототипов в аэрокосмической отрасли

• Сертификаты безопасности и структурной целостности авиационных властей.
• ISO и отраслевые стандарты качества материалов.
• Прослеживаемость и полная документация для деталей, одобренных для полетов.
• Соблюдение этических норм и правил безопасности при использовании материалов.

Лучшие практики для успешного прототипирования в аэрокосмической отрасли

• Установите четкие цели прототипа (визуальные или функциональные).
• Часто проводите итерации, чтобы снизить затраты на последующую доработку.
• Выбирайте материалы, соответствующие эксплуатационным требованиям.
• Поддерживать подробную документацию для отслеживания.
• Использование инструментов моделирования для предварительного просмотра проектов.
• Проводить реалистичные протоколы испытаний, имитирующие условия эксплуатации.
• С самого начала поощряйте межфункциональное сотрудничество.
• Планируйте этапы постобработки (механическую обработку, покраску, сборку) заранее

Выбор партнера по быстрому прототипированию в аэрокосмической отрасли

• Подтвержденный технический опыт в области материалов для аэрокосмической промышленности и передового производства.
• Соблюдение отраслевых сертификатов и строгий контроль качества.
• Достаточные производственные мощности и надежные сроки выполнения заказов.
• Послужной список успешных аэрокосмических проектов и тематических исследований.
• Инженерная поддержка для улучшения дизайна и оптимизации производительности.
• Возможность постобработки и доводки до окончательной спецификации.
• Прозрачное ценообразование и четкое информирование о факторах затрат.

В 3ERP мы обладаем десятилетним опытом создания прототипов в аэрокосмической отрасли, поставляя решетчатые конструкции, компоненты для конечного использования и модификации со строгими проверками качества и сертификацией. Независимо от того, нужен ли вам один прототип или серийное производство, наши быстрые и надежные решения адаптированы к вашим задачам в аэрокосмической отрасли. Свяжитесь с нами или запросите ценовое предложение непосредственно через наш веб-сайт.

Будущее быстрого прототипирования в аэрокосмической отрасли



• Ускорение инновационных циклов за счет быстрого прототипирования.
• Появление современных композитов и жаропрочных сплавов.
• Гибридное производство, сочетающее аддитивные и субтрактивные методы.
• Автоматизация и искусственный интеллект для оптимизации проектирования и планирования производства.
• Цифровые двойники и расширенное моделирование уменьшают необходимость в физических испытаниях.
• Снижение затрат и большая доступность обеспечивают более широкое внедрение во всей отрасли.

Заключение

Быстрое прототипирование меняет развитие аэрокосмической отрасли. Благодаря 3D-печати, механической обработке с ЧПУ, укладке композитов и т. д. мы создаем, тестируем и совершенствуем конструкции быстрее и надежнее, чем когда-либо прежде. Устраняя проблемы на ранней стадии, мы сокращаем дорогостоящие доработки и ускоряем путь от концепции до запуска. По мере развития материалов и технологий расширяется потенциал создания еще более быстрых, дешевых и безопасных прототипов, что открывает путь для следующего поколения самолетов и космических кораблей.
