Программирование токарного станка с ЧПУ: использование радиального измерения для резов по оси X

Автор: CNC Programmer

Описание

Пример программирования токарного станка с ЧПУ: в этом примере для значений диаметра по оси X не используются, вместо этого программирование ведется с использованием радиальных значений.

В режиме радиального измерения/размерования движения по оси X на токарном станке будут расстоянием от центра. Таким образом, рез при X1 приведет к детали с диаметром 2 мм.

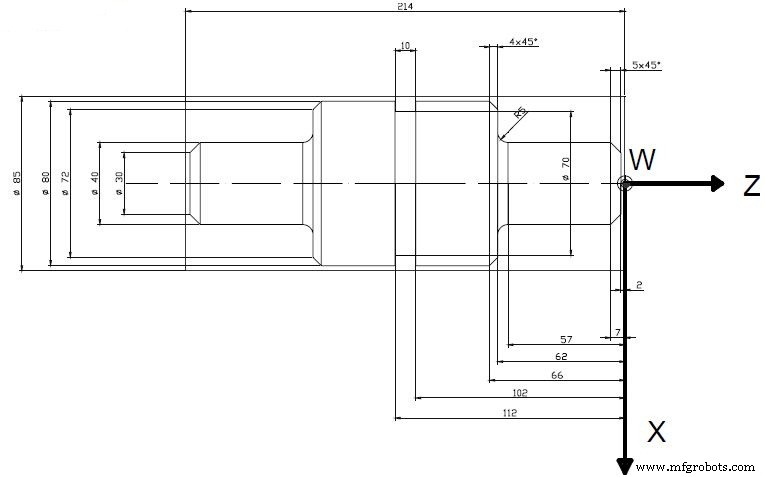

Чертеж/Изображение

Программирование токарного станка с ЧПУ: использование радиального измерения для резов по оси X

Программа ЧПУ

%
Albero
N010 G00 X150 Z200 T0101 M06
N020 G92 S2400
N030 G96 G95 F0.3 S300 M04 M08
N040 X50 Z-2
N050 G01 X-0.5
N060 G00 Z0
N070 X41
N080 G01 Z-115
N090 X45
N100 G00 Z0
N110 X37
N120 G01 Z-61
N130 X41 Z -65
N140 G00 Z0
N150 X33
N160 G01 Z-61
N170 X35
N180 G00 Z0
N190 X29
N200 G01 Z-61
N210 X31
N220 G00 Z0
N230 X25
N240 G01 Z-61
N250 X27
N260 G00 Z0
N270 X21
N280 G01 Z-56
N290 X25 Z-61
N300 G00 Z0
N310 X15
N320 G01 X21 Z-6 M09
N330 G00 X50 Z200 T0202 M06
N340 F0.15 S400 M08
N350 X15 Z0
N360 G01 Z-2
N370 X20 Z-7
N380 Z-57
N390 G02 X25 Z-62 I5 K0
N400 G01 X36
N410 X40 Z-66
N420 Z-115
N430 X42 M09
N440 G00 X50 Z200 T0303 M06
N450 Z-112 F0.1 S300 M08
N460 G01 X35
N470 G00 X50
N480 Z200 M05 M02
