G01 Фаска и скругление углов Пример программы ЧПУ
Краткое описание того, как программирование фаски и радиуса скругления с помощью G-кода G01, читайте в следующей статье по программированию ЧПУ
Программирование фаски и радиуса с помощью G-кода G01.
Вы можете прочитать другие статьи с примерами программ для станков с ЧПУ, эти статьи по программированию с ЧПУ являются хорошим справочником по программированию с ЧПУ для программистов с ЧПУ/слесарей с ЧПУ, работающих в цеху.
- Программирование ЧПУ для начинающих:простой пример программирования ЧПУ
- Пример программирования ЧПУ в простой дюймовой программе токарного станка с ЧПУ
- Пример программирования станка с ЧПУ
- Пример программирования фрезерного станка с ЧПУ для начинающих
- Образец программы фрезерной обработки с ЧПУ G02 по круговой интерполяции по часовой стрелке
В следующем примере программы ЧПУ показано, как на самом деле Фаска и Радиус программируются с помощью G01 в программе токарного станка с ЧПУ.

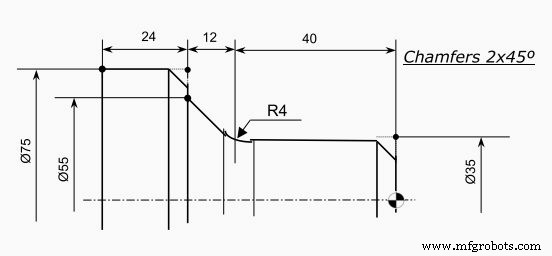

G01 Фаска и скругление углов
Пример программирования ЧПУ для фаски и скругления углов с G-кодом G01
N5 …… N6 G00 X0 Z3 N7 G01 Z0 F0.2 N8 X35 C2 N9 Z-40 R4 N10 X55 Z-52 F0.1 N11 X75 C2 N12 Z-76 N13 G00 X100 Z50 N14 ……
Нарезание наружной резьбы с помощью цикла нарезания резьбы G76 на ЧПУ Fanuc 21i 18i 16i
Программирование фаски и радиуса с помощью G-кода G01
