Цикл повторения контура Fanuc G73: пример программы ЧПУ и руководство
Здесь пример программы ЧПУ, я уже публиковал несколько примеров. Этот пример показывает использование цикла повторения контура Fanuc G73.
Вы можете прочитать детали о цикле Fanuc G73 и параметрах G73 в статье «Цикл повторения контура Fanuc G73».
В следующем примере программы:
- U в N70 — общий материал, который цикл G73 срезает (радиальное значение)
- R в N70 — количество повторений контура инструментом.

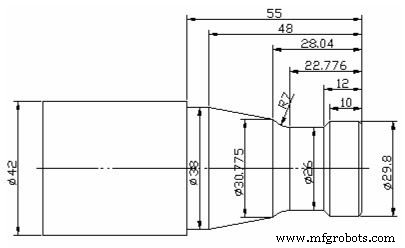

Пример программы ЧПУ: цикл повторения контура Fanuc G73
Пример программы ЧПУ цикла повторения контура Fanuc G73
N10 T0101 N20 G97 S1000 M03 N30 G00 X44 Z0 N40 G01 X-1 F0.1 N50 G01 Z1 N60 G00 X40 Z1 N70 G73 U7 W0 R7 N80 G73 P90 Q180 U0.6 W0.3 F0.2 N90 G00 X27.8 Z1 S1200 N100 G01 Z0 F0.15 N110 G01 X29.8 Z-1 N120 G01 Z-10 N130 G01 X26 Z-12 N140 G01 Z-22.776 N150 G01 G02 X30.775 Z-28.041 R7 N160 G01 X38 Z-48 N170 G01 Z-55 N180 G01 X42 N190 G00 X200 Z100 N200 T0303 N210 G97 S1200 M03 N220 G00 X42 Z1 N230 G70 P90 Q180 N240 G00 X200 Z200 N250 M30
