Пример G-кода Fanuc G21: Программирование токарных станков в метрической системе

Fanuc G21 — работа в миллиметрах или программирование в метрической системе. Станки с ЧПУ позволяют программировать как в метрической системе, так и в дюймовой.

G-код Fanuc G21 переключает управление в метрическую систему.

Ниже приведен пример программы для начинающих программистов ЧПУ с использованием G-кода Fanuc G21.

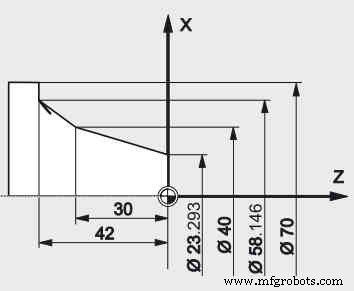

Пример G-кода Fanuc G21: Программирование токарных станков в метрической системе

Пример программирования Fanuc G21

N1 T0505 N2 G92 S1500 M03 N3 G21 G96 S150 N4 G00 X0 Z5 N5 G42 G01 Z0 G95 F0.3 N6 G01 X23.293 N7 G01 X40 Z-30 N8 G01 X58.146 Z-42 N9 G01 X70 N10 G40 G00 X100 Z100 G97 S500
