Полное руководство по G-кодам токарного станка Haas: основные команды и функции

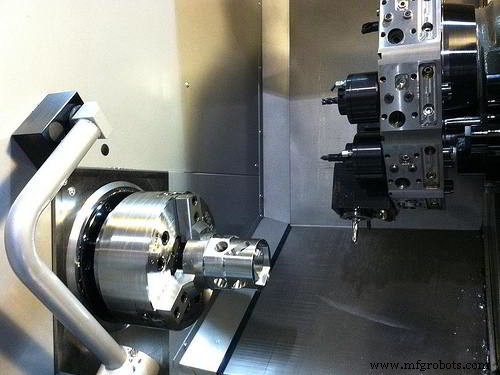

HAAS CNC Lathe Preparatory Functions

Haas CNC Lathe G-Codes

• G00 — Быстрое позиционирование
• G01 — Линейная интерполяция ИЛИ Линейное движение, фаска и скругление углов — Модальный
• G02 — Круговая интерполяция по часовой — Модальный
• G03 — Круговая интерполяция против часовой — Модальный
• G04 — Выдержка (P) P=Секунды. Миллисекунды
• G05 — Тонкое управление шпинделем (Живой инструмент) — Опционально
• G09 — Точная остановка
• G10 — Программируемая установка смещений
• G14 — Переключение Главный/Дополнительный шпиндель — Опционально
• G15 — Отмена переключения Гл./Доп. шпиндель — Опционально
• G17 — Выбор плоскости XYZ для живого инструмента (G02, G03) — Модальный, Опционально
• G18 — Выбор плоскости ZX для круговой интерполяции (G02, G03)
• G19 — Выбор плоскости YZ для живого инструмента (G02, G03) — Модальный/Опционально
• G20 — Проверка дюймового позиционирования
• G21 — Проверка метрического позиционирования — Модальный
• G28 — Быстрый возврат в нуль станка через референс
• G29 — Перемещение через референс G29
• G31 — Подача до функции пропуска — Опционально
• G32 — Нарезка резьбы — Модальный
• G40 — Отмена компенсации носа резака G41/G42
• G41 — Компенсация носа резака влево — Модальный
• G42 — Компенсация носа резака вправо — Модальный
• G50 — Лимит максимальных оборотов шпинделя (S) — Модальный
• G51 — Быстрый возврат в нуль станка, отмена смещения
• G52 — Позиционирование смещения заготовки ИЛИ Глобальное смещение WCS — Модальный
• G53 — Позиционирование в нуле машины
• G54 — Смещение заготовки №1
• G55 — Смещение заготовки №2 — Модальный
• G56 — Смещение заготовки №3 — Модальный
• G57 — Смещение заготовки №4 — Модальный
• G58 — Смещение заготовки №5 — Модальный
• G59 — Смещение заготовки №6 — Модальный
• G61 — Точная остановка — Модальный
• G64 — Отмена G61
• G65 — Вызов макроподпрограммы — Опционально
• G70 — Цикл чистовой обработки
• G71 — Цикл снятия припуска по внешн./внутр. диаметру Пример
• G72 — Цикл снятия припуска по торцу
• G73 — Цикл снятия припуска по неправильному контуру
• G74 — Лицевое канавкирование ИЛИ Цикл центрового сверления высокой скорости
• G75 — Цикл поэтапного канавкирования внешн./внутр. диаметра
• G76 — Цикл резьбонарезки, многопроходный внешн./внутр. диаметр
• G77 — Цикл выпрямления живым инструментом — Опционально
• G80 — Отмена цикла
• G81 — Цикл сверления — Модальный
• G82 — Цикл центровки/заглубления — Модальный
• G83 — Цикл центрового сверления глубоких отверстий — Модальный
• G84 — Цикл резьбования — Модальный
• G85 — Цикл растачивания в/наружу — Модальный
• G86 — Цикл растачивания в/стоп/быстро наружу — Модальный
• G87 — Цикл растачивания в/стоп/ручной отход — Модальный
• G88 — Цикл растачивания в/выдержка/ручной отход — Модальный
• G89 — Цикл растачивания в/выдержка/наружу — Модальный
• G90 — Цикл точения внешн./внутр. диаметра — Модальный
• G92 — Цикл резьбонарезки — Модальный
• G94 — Цикл торцовой обработки — Модальный
• G95 — Жесткое резьбование торца живым инструментом — Модальный/Опционально
• G96 — Постоянная скорость резания, CSS ВКЛ — Модальный
• G97 — Постоянная скорость шпинделя, CSS ВЫКЛ (S)
• G98 — Подача в минуту (F) — Модальный
• G99 — Подача на оборот (F)
• G100 — Отмена зеркального отражения G101
• G101 — Зеркальное отражение
• G102 — Программируемый вывод в RS-232
• G103 — Ограничение предварительного просмотра блоков
• G105 — Команда серво-пушчика — Опционально
• G110-G111 — Смещения заготовки №7-№8 — Модальный
• G112 — Преобразование Декартово в Полярное — Опционально
• G113 — Отмена преобразования Декартово в Полярное — Опционально
• G114-G129 — Смещения заготовки №9-№24 — Модальный
• G154 — Выбор смещения заготовки P1-99 (P) — Модальный
• G159 — Фоновый подхват/возврат детали — Опционально
• G160 — Включение команды оси APL — Опционально
• G161 — Выключение команды оси APL — Опционально
• G184 — Цикл резьбования в обратную сторону — Модальный
• G186 — Обратное жесткое резьбование живым инструментом — Опционально
• G187 — Контроль точности для высокоскоростной обработки (E)
• G194 — Цикл резьбования дополнительным шпинделем — Модальный
• G195 — Радиальное резьбование живым инструментом — Опционально
• G196 — Радиальное резьбование живым инструментом в обратную сторону — Опционально
• G200 — Индексирование на лету
