Токарный станок с ЧПУ: основные компоненты и их функции

Физически токарный станок с ЧПУ — это обычный токарный станок, оснащённый панелью управления ЧПУ. Внутренне вся функциональность управляется системой ЧПУ.

Вам может понравиться: Что такое ЧПУ? Взгляд наладчика для новичков мастерской

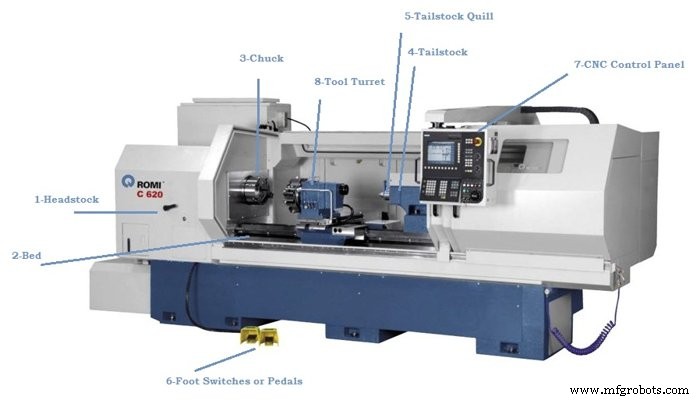

Основные узлы токарного станка с ЧПУ

Основные узлы токарного станка с ЧПУ

1 — Головная часть (Headstock)

В головной части находится главный двигатель, вращающий главный шпиндель. На шпиндель насаживается патрон.

Головная часть токарного станка

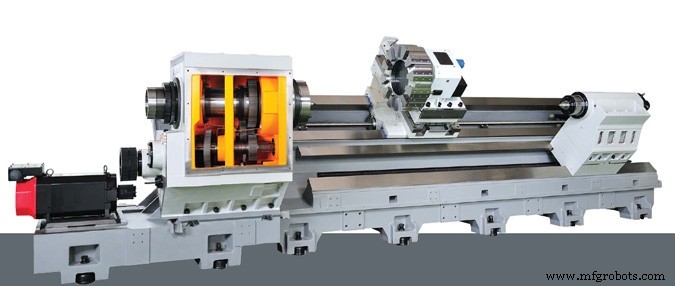

На другом станке сняты кожухи головной части, виден главный привод (Main Motor), шестерёнки. Передачи выбираются командами программы (M41, M42, M43).

2 — станина токарного станка (CNC Lathe Bed)

Револьвер движется по станине, которая закалена, чтобы обработка не влияла на точность.

3 — Патрон (Chuck)

Патрон зажимает заготовку. У патрона много компонентов. Спубки устанавливаются на патрон для зажима детали. Подробнее о спубах: Челюсти станка с ЧПУ: введение для токарных наладчиков.

Патрон токарного станка с чубами

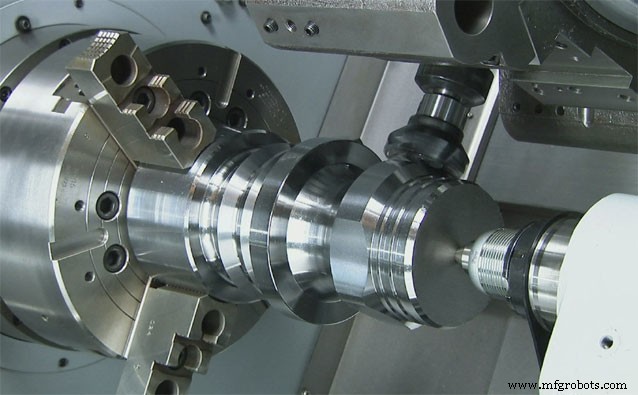

4 — Тылдвиг (Tailstock)

Тылдвиг даёт дополнительное усилие зажима для длинных заготовок, обеспечивая гладкую обработку. На фото видно: с одной стороны патрон зажимает деталь, с другой — тылдвиг даёт усилие.

5 — Шток тылдвига (Tailstock Quill)

Тылдвиг целиком перемещается вперёд/назад, но для зажима используется шток: тылдвиг подводится к заготовке, фиксируется, затем шток выдвигается гидравлически или пневматически для зажима.

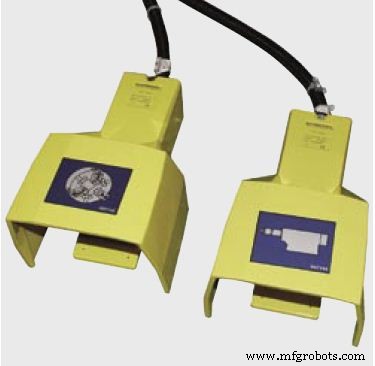

6 — Ножные переключатели или педали (Foot Switch or Foot Pedals)

Педали управляют зажимом патрона и штока тылдвига. Наладчик открывает/закрывает патрон и двигает шток педалями.

Ножные переключатели токарного станка

7 — Панель управления ЧПУ (CNC Control Panel)

Мозг станка: здесь хранятся программы, наладчик управляет станком клавишами: пуск/стоп, перемещение осей.

Изучение G-код программирования

Через панель можно вводить новые программы, передавать их через USB. Это главный управляющий узел.

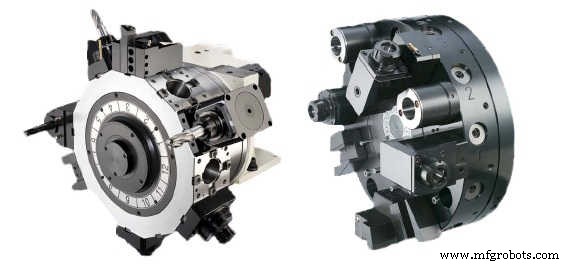

8 — Револьверная головка (Tool Turret)

Инструменты устанавливаются на револьвер для обработки. Револьверы различаются формой и количеством инструментов.

Читайте также: Введение в револьверную головку токарного станка для начинающих наладчиков.
